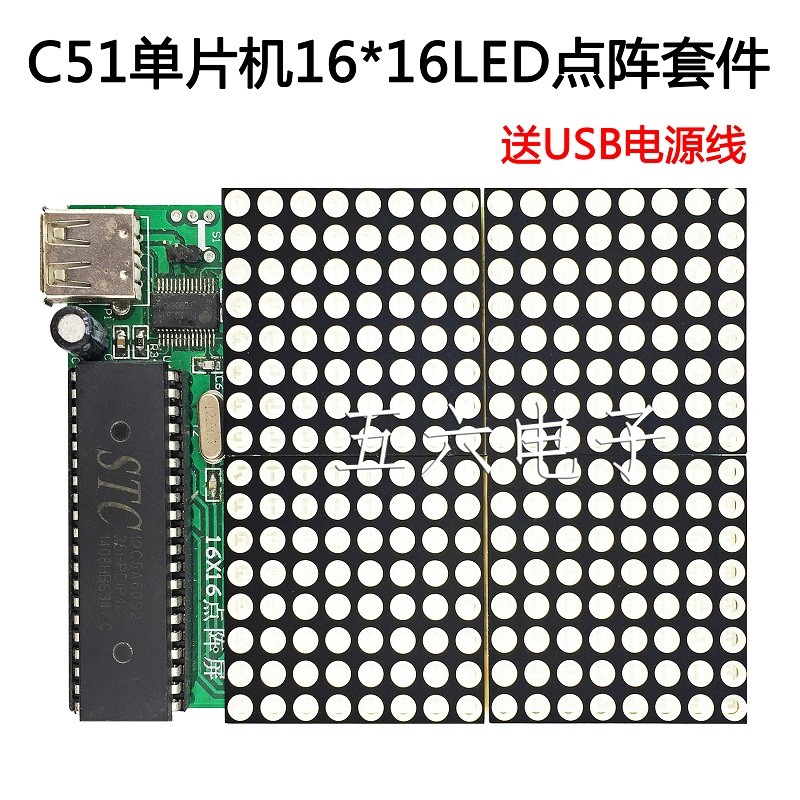

16*16点阵屏焊接套件51单片机LED显示模块教学组装实训电子DIY

¥48

编码： TJ-56-78

有货 999993

折扣时间

产品介绍：随着LED技术发展，越来越多的商铺都开始使用LED点阵屏来发布一些产品信息，学习LED点阵应用技术在单片机应用里面也越来越重要。本店根据市场上常用的点阵LED屏使用的技术，推出16×16点阵LED模块。

产品型号：TJ-56-78

供电：USB或5V直流电源

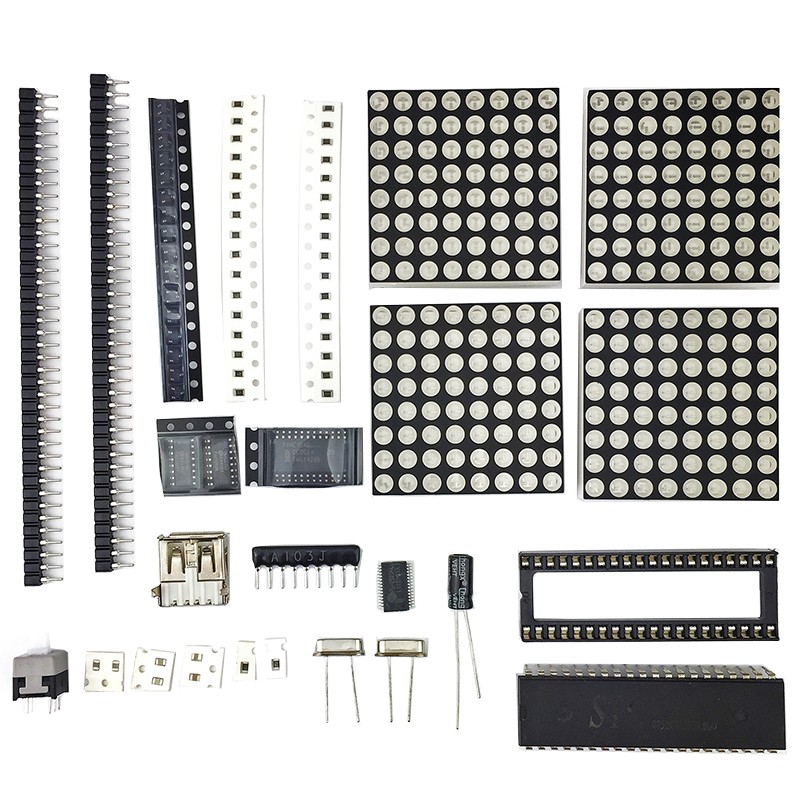

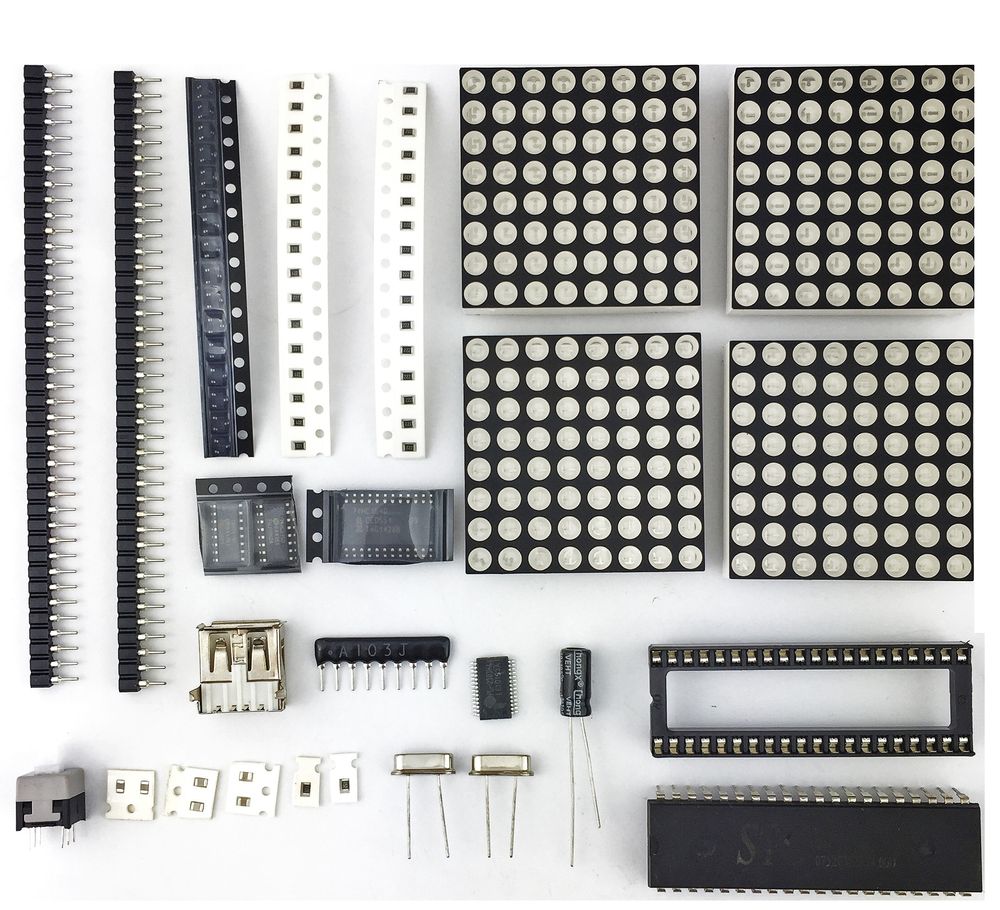

发货清单

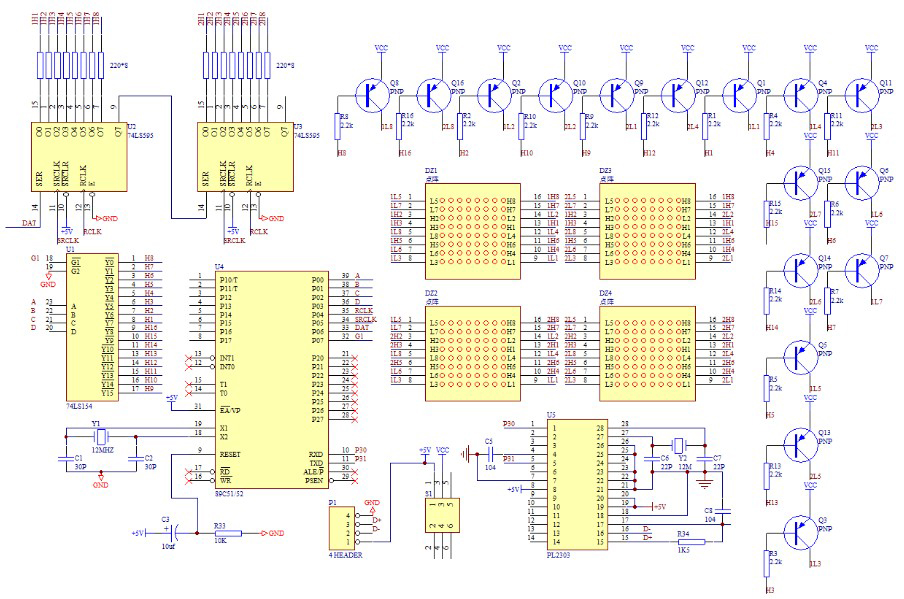

电路图

该电路以单片机STC89C51为控制器，用4块8*8点阵组成16*16点显示屏，显示方式是从下至上滚动显示，显示内容可以通过字模软件生成。74HC154译码器，和74HC595串入并出转换器分别控制16*16显示屏的行、列显示。通过动态扫描的方式显示出内容。电路中三极管用于提高驱动电流。PL2303芯片用于方便单片机下载程序，可以不用安装也能显示。

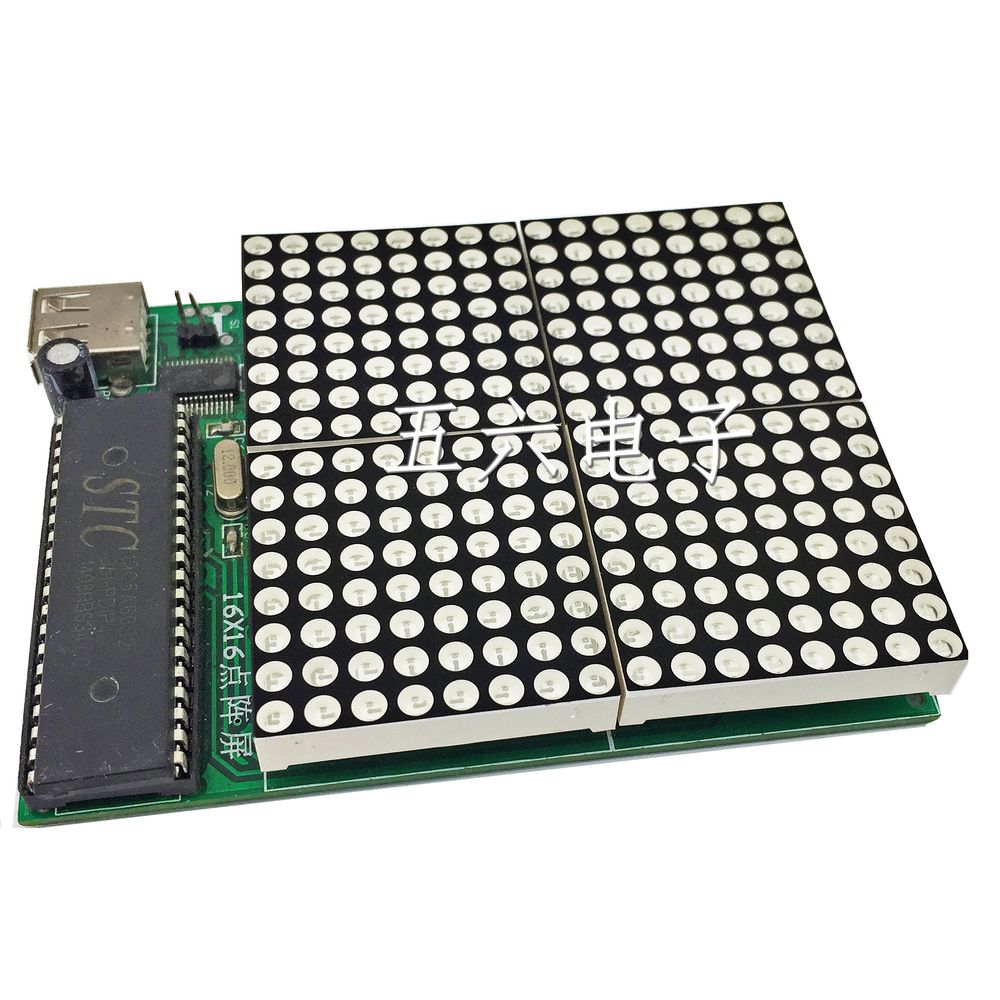

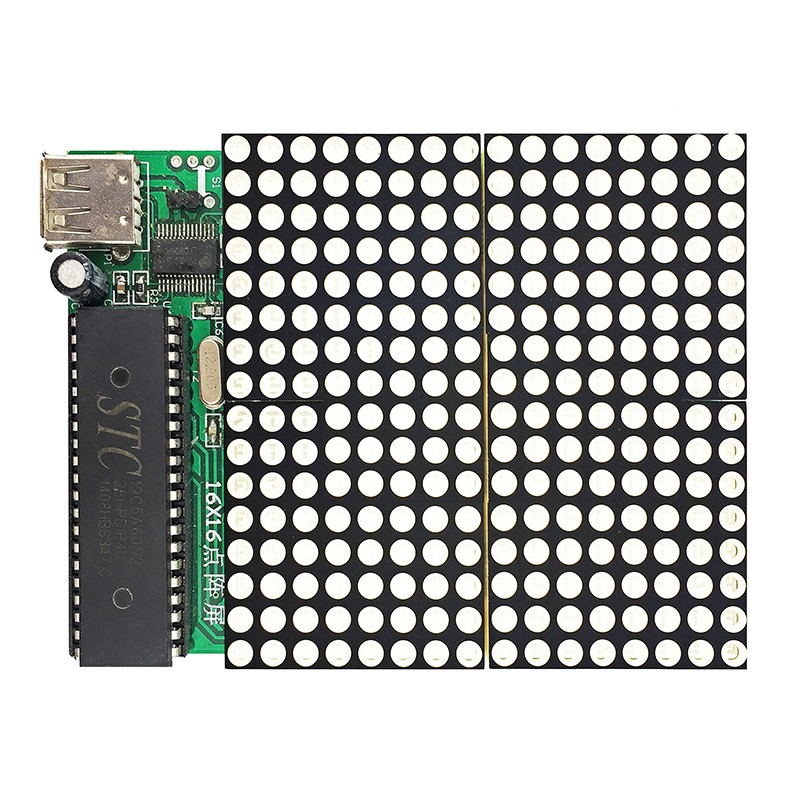

成品效果图

属性	参数
总库存	999993 件
商家编码	TJ-56-78
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
