单片机智能热水恒温系统多用板教学实训散件diy电子焊接产品套件

¥98

编码： TJ-56-335

有货 999999

折扣时间

单片机智能热水恒温系统套件

产品型号：TJ-56-335

供电电压：5V直流

**板尺寸：9*15cm

产品功能：

1.本设计基于STC89C51/52（与AT89S51/52、AT89C51/52通用，可任选）单片机

2.采用LCD1602液晶显示、DS18B20防水探头测温、液晶上显示当前的温度和设置的上下限值，有DS1302时钟芯片，有定时功能。

3.红外遥控和手动按键双输入设置参数，更加方便快捷实用。

4.按键可以设置水温的控制范围，整个系统有蜂鸣器提示音。按键功能：设置、加、减、确定

5.当温度低于下限的时候继电器工作，等温度高于上限的时候继电器断开，继电器可以接负载

6.热水器工作加热时有相应的指示灯

7.附加功能：外加红外遥控具备按键的全部功能，遥控可达7m距离。

本套件是多用板散件，需要自己焊接自己接线。提供源程序

硬件组成：

单片机+18B20+红外一体接收头+遥控器+1602液晶+按键
产品特点：

本设计采用STC89C51单片机为核心来设计热水恒温。本设计也对单片机控制实现智能化的可能性进行了分析，利用温度传感器、和继电器等来完成本设计。在硬件设计方面，主要对单片机小系统及其扩展、电源电路、键盘显示及接口电路、水温检测电路、报警电路进行了详细介绍。还详细介绍了设计中应用到的主要芯片的性能和特点，包括STC89C51、DS18B20等。在软件设计方面，采用C语言编程。

该智能热水恒温系统设计与实现方案简单易行。采用软件设计来控制，可以实现智能检测水温，智能加热，并且提高了整机的**性及准确性。

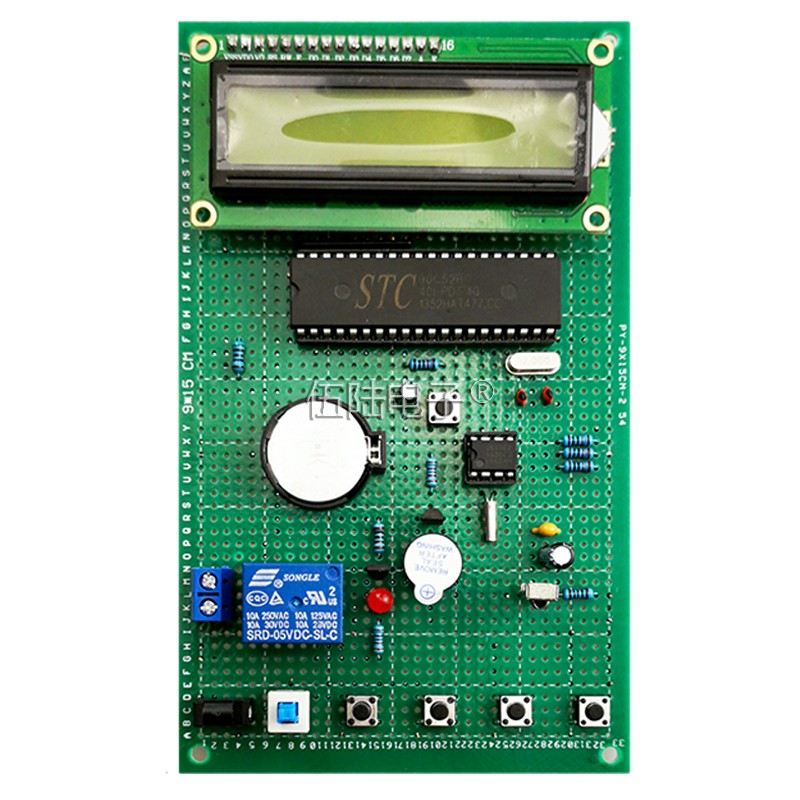

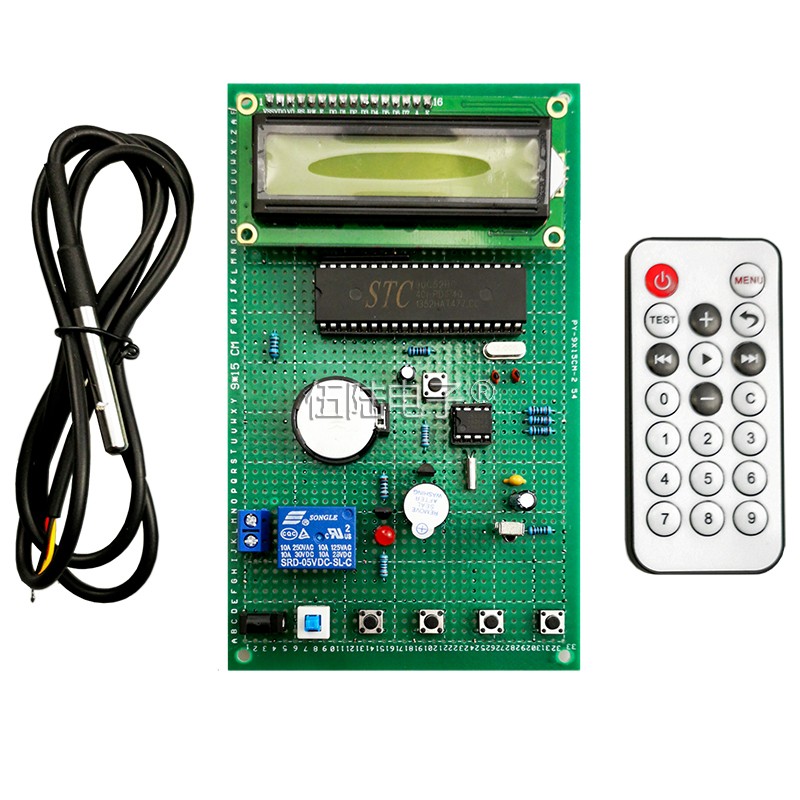

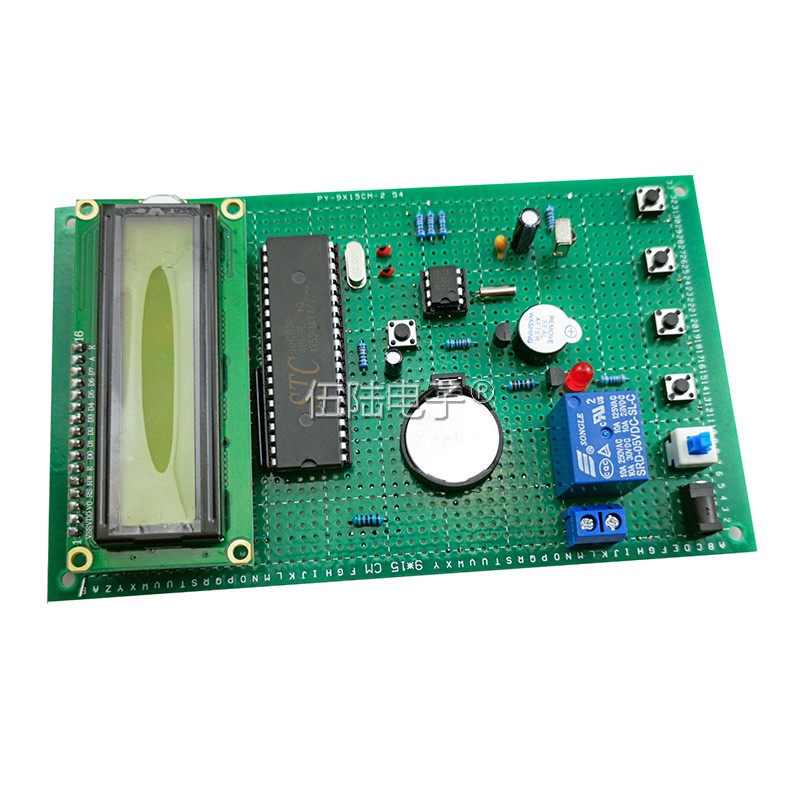

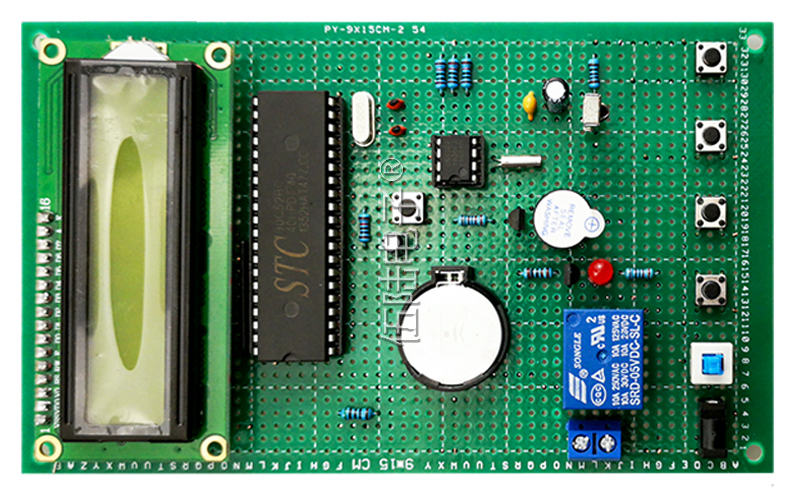

成品图：

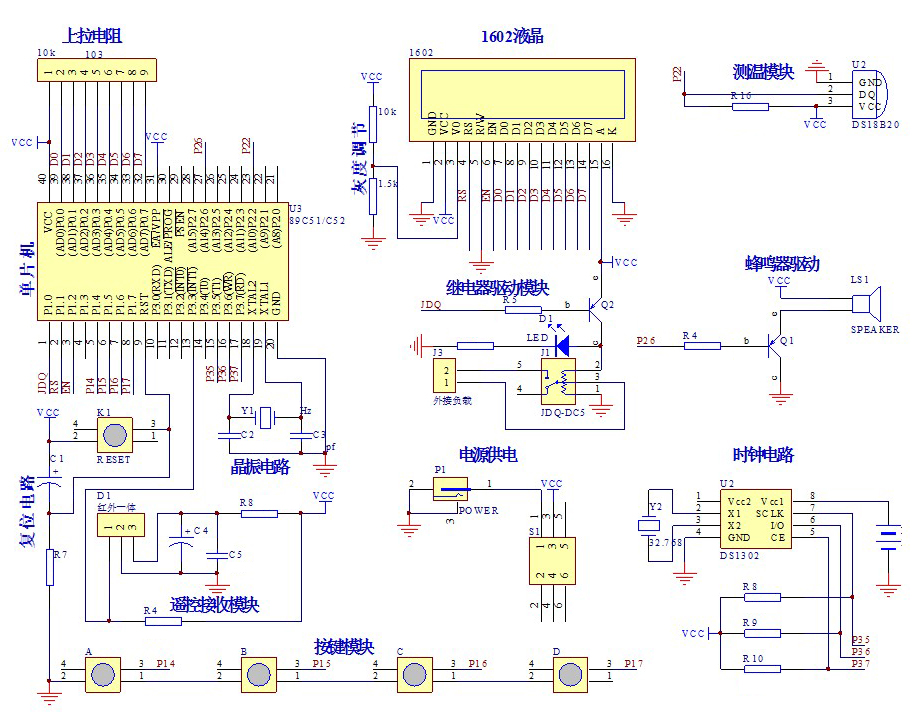

电路图：

属性	参数
总库存	999999 件
商家编码	TJ-56-335
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
