51单片机温湿度显示电子万年历套件电路实验焊接教学实训DIY散件

¥68

编码： TJ-56-334

有货 999999

51单片机时间温湿度显示

TJ-56-334

供电电压：5V直流

**板尺寸：9*15cm

产品功能：

不间断测量当前温度和湿度数据，并在液晶屏上实时显示。
具备不间断时钟电路，当前时间在液晶屏显示。时钟电路具有后备电池，系统掉电后时钟依然运行，再次上电显示当前时间，无须重新调时。
可以通过设置键调校时钟初始值，具体方法是连续按设置键2次，之后“年”会闪动，此时通过Up键和Down键调整数值，“年”调整完毕继续按设置键以同样的方法设置其他参数，后按一下设置键进入正常状态。

本套件是**板散件，需要自己焊接自己接线。提供源程序

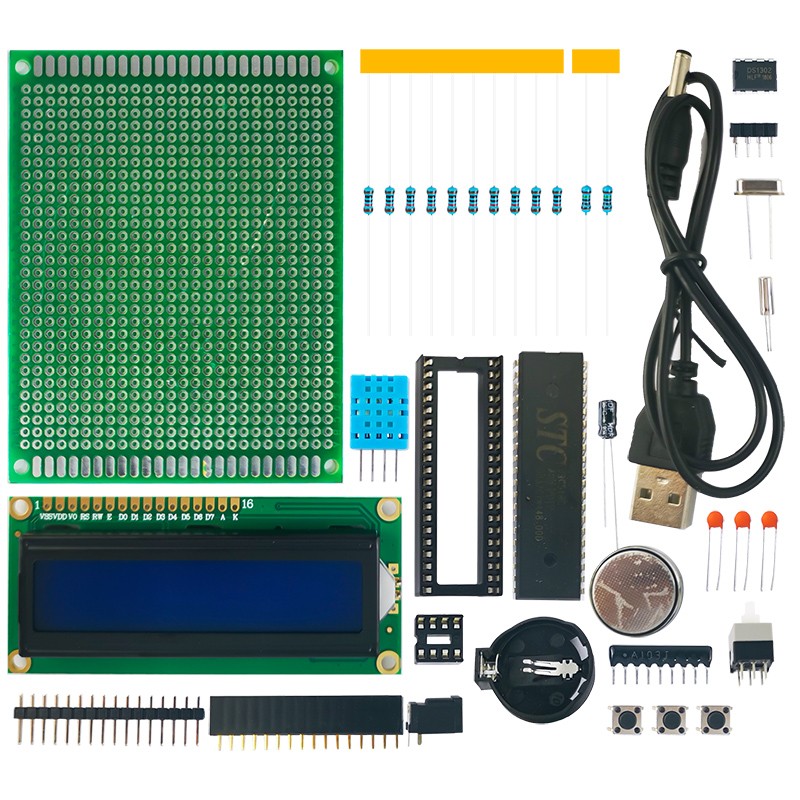

硬件组成：

温湿度传感器、DS1302时钟电路、液晶屏和键盘组成。

使用说明：

中间的按键是设置键，两边的是加和减键，按设置的时候需要按两次，这样防止误操作。两次之后进入设置界面，可以加减调时间了。调节好之后后一下设置键就是推出并保存时间。

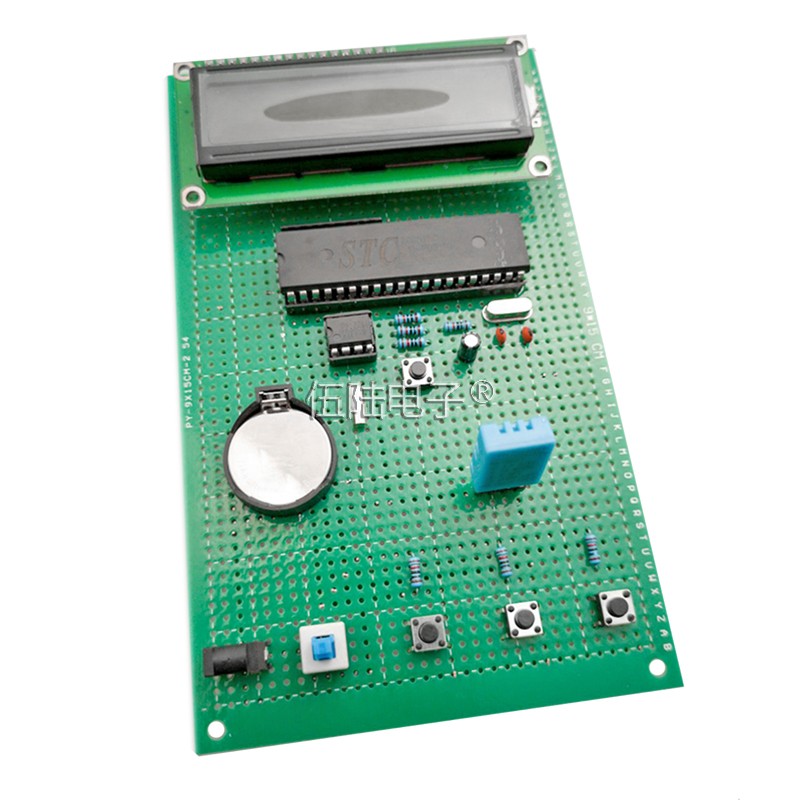

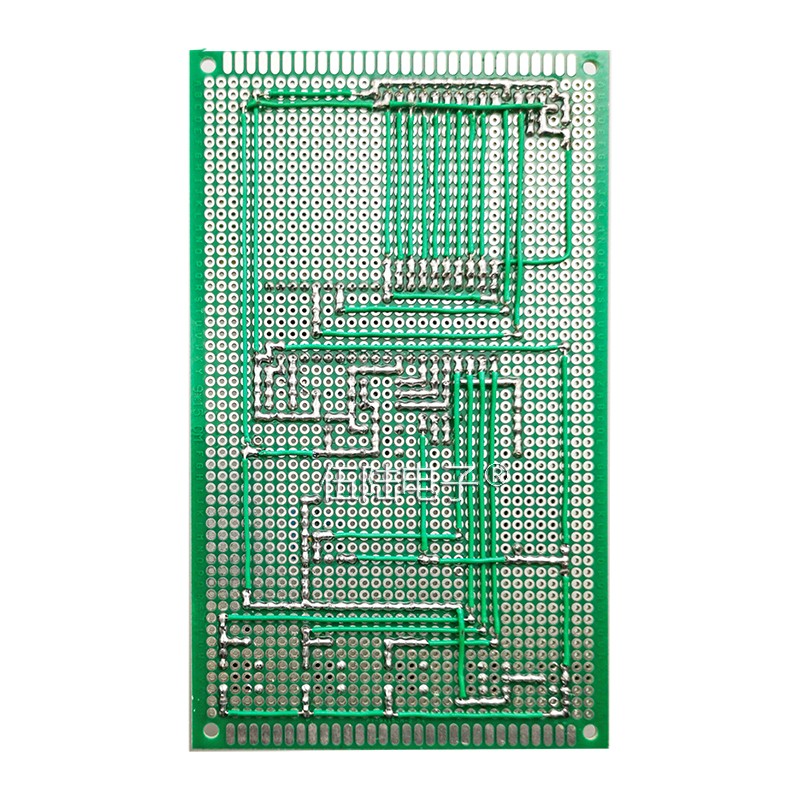

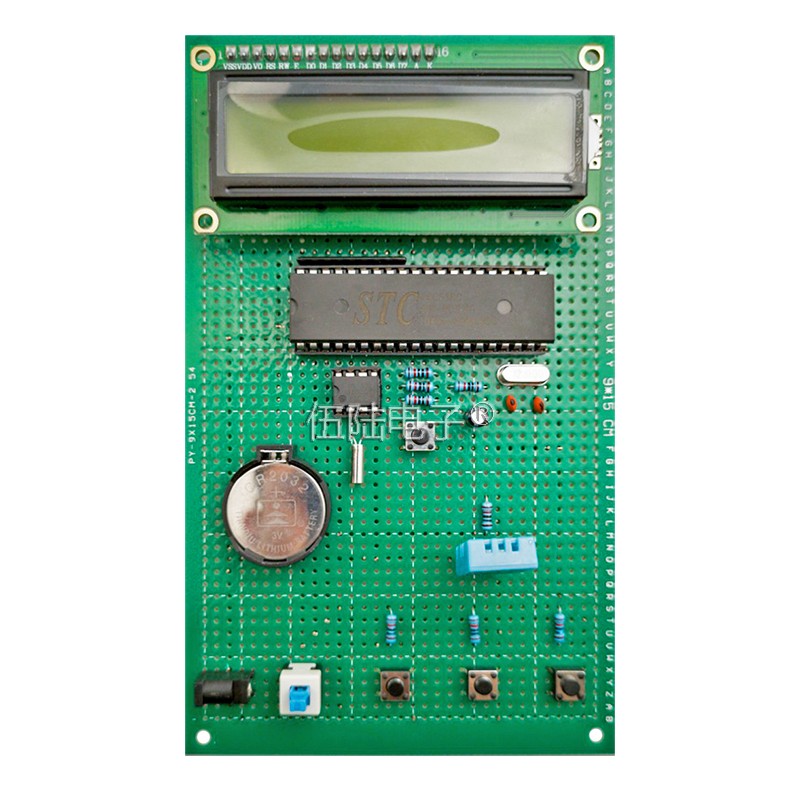

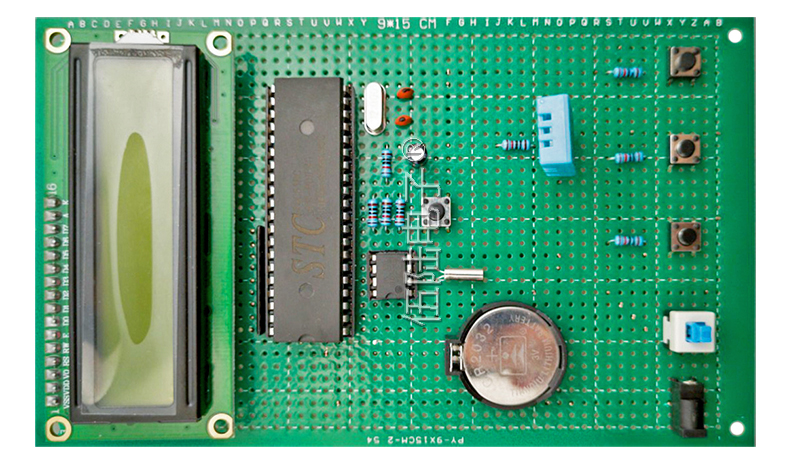

安装成品图：

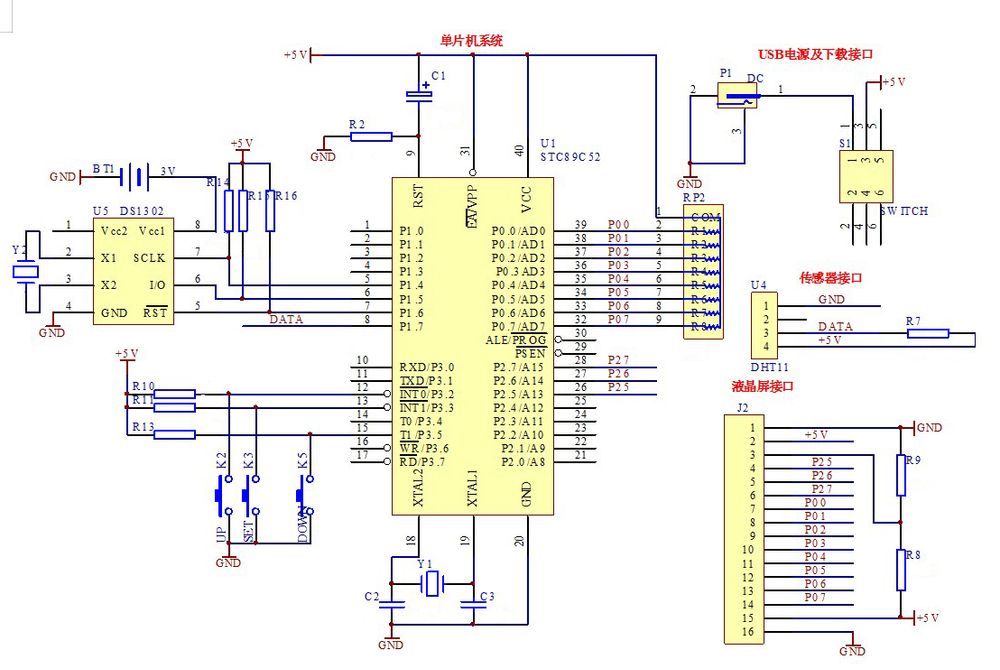

电路图：
