单片机电子密码锁DIY套件多用洞洞板电子制作教学实验实训散件

¥25

编码： TJ-56-338

有货 999999

单片机电子密码锁套件

WNB-56-2

供电电压：5V直流

**板尺寸：9*15cm

产品功能：

（1）本设计为了防止密码被窃取要求在输入密码时在LCD屏幕上显示*号。

（2）设计开锁密码位六位密码的电子密码锁。

（3）能够LCD显示在密码正确时显示OPEN，密码错误时显示ERROR。

（4）实现输入密码错误**过限定的三次电子密码锁定。

（5）4×4的矩阵键盘其中包括0-9的数字键和A-D的功能键和*、#按键。

（6）本产品具备报警功能，当输入密码错误时蜂鸣器响提示。

（7）密码可以由用户自己修改设定（只支持6位密码），修改密码之前**再次输入密码，在输入新密码时候需要二次确认，以防止误操作。

（8）输入正确的密码继电器闭合，可以随意驱动负载。

本套件是**板散件，需要自己焊接自己接线。

硬件组成：

单片机+继电器+轻触开关+24c02+1602液晶+按键

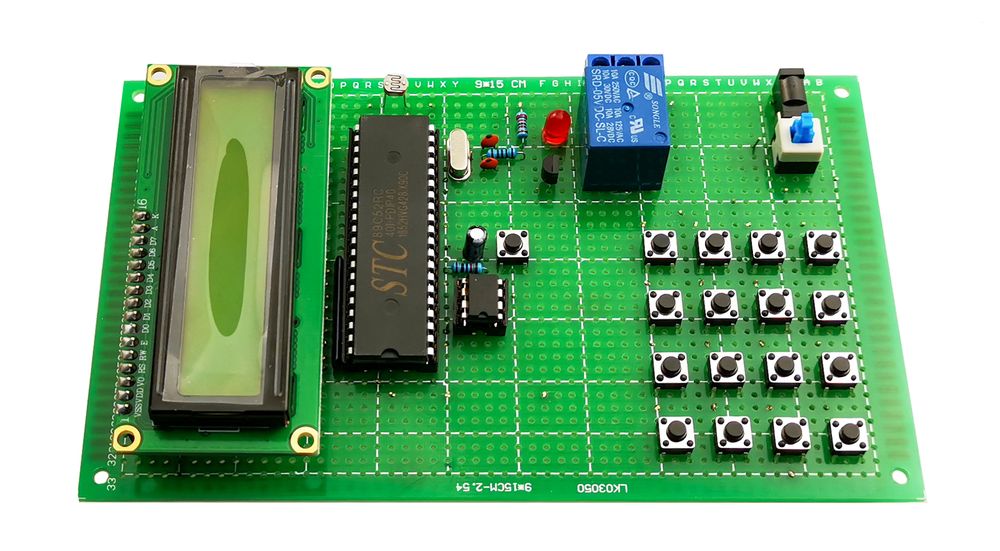

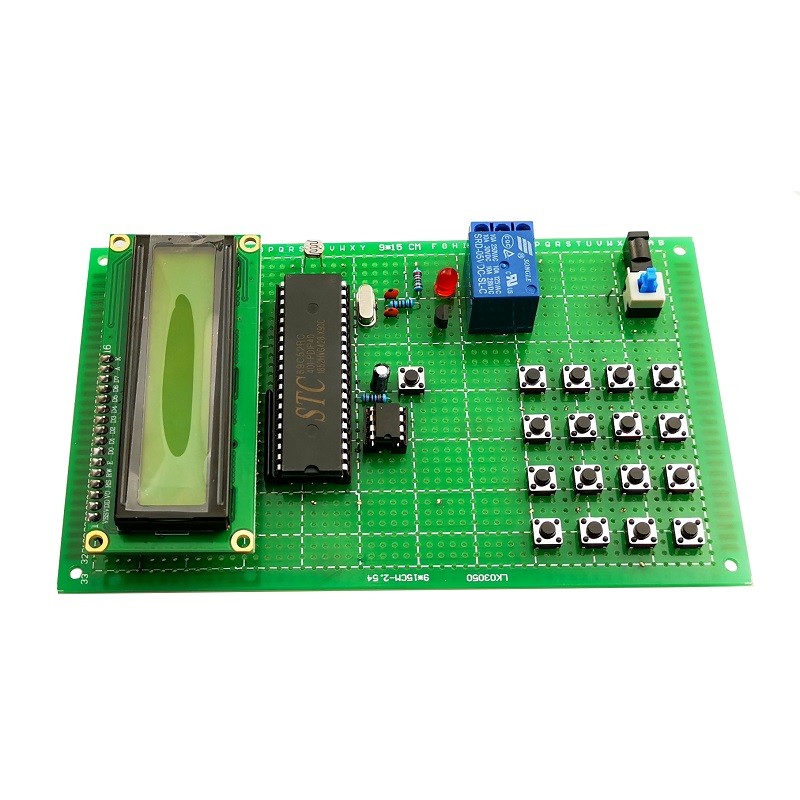

成品图：

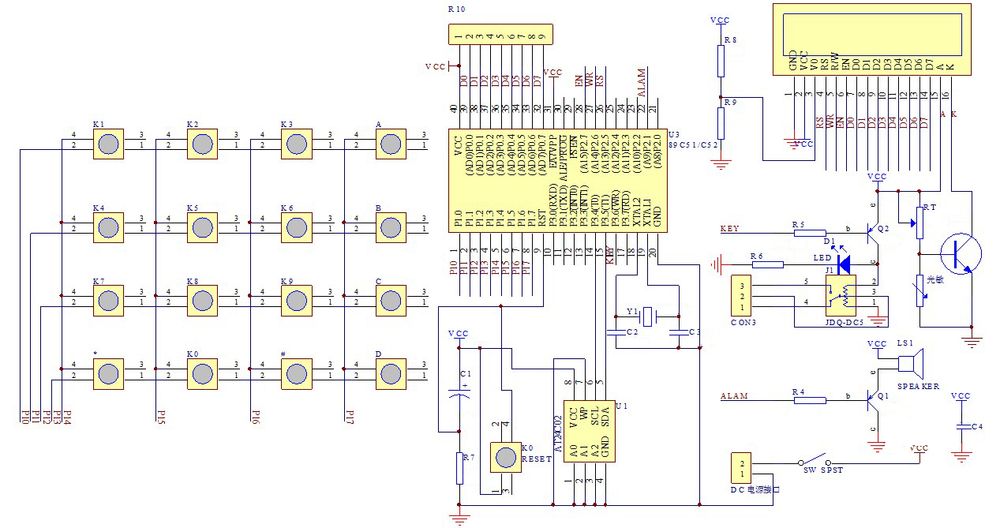

电路图：
