18B20温度计焊接套件STC单片机温度控制USB接口DIY电子制作散件

¥24.9-25.7

编码： TJ-56-280

有货 19998

折扣时间

套餐：

套件

套件+USB电源线

数量：

本产品为套件，需要自己焊接安装。单片机程序已经写入芯片。

产品型号：TJ-56-280

供电电源：5V直流

**板子尺寸：7.6*7.4cm**

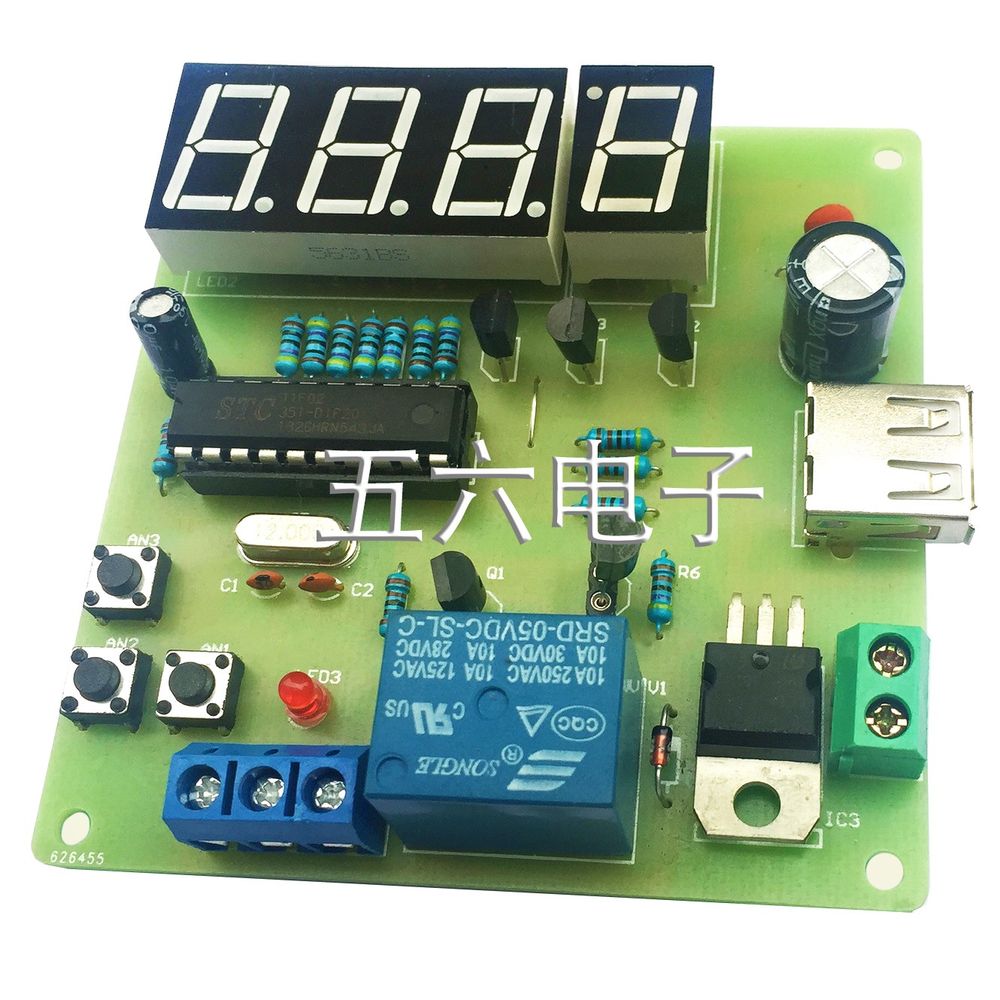

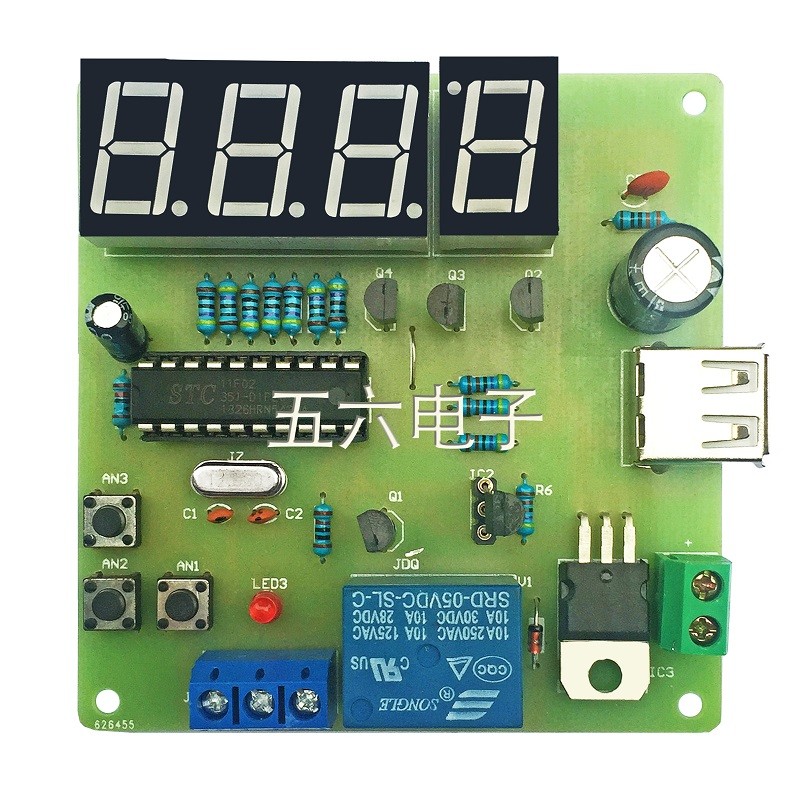

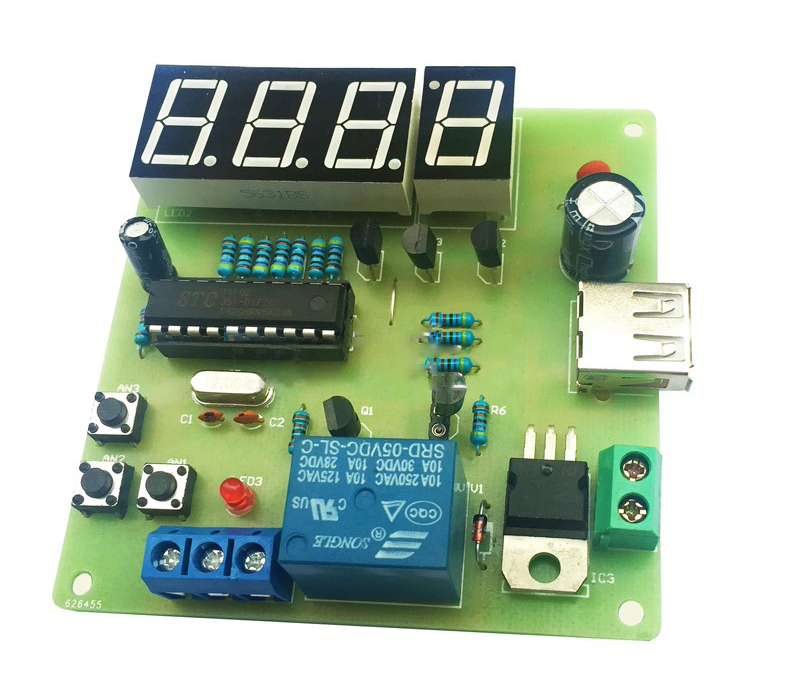

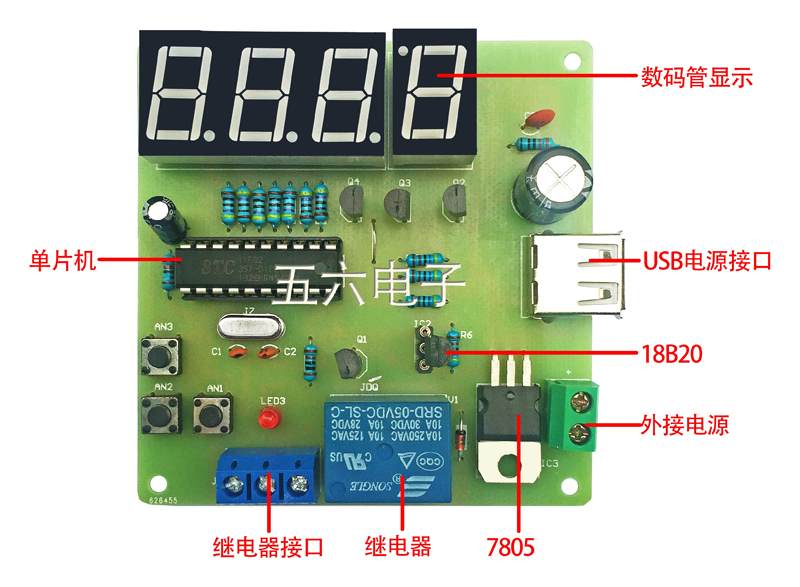

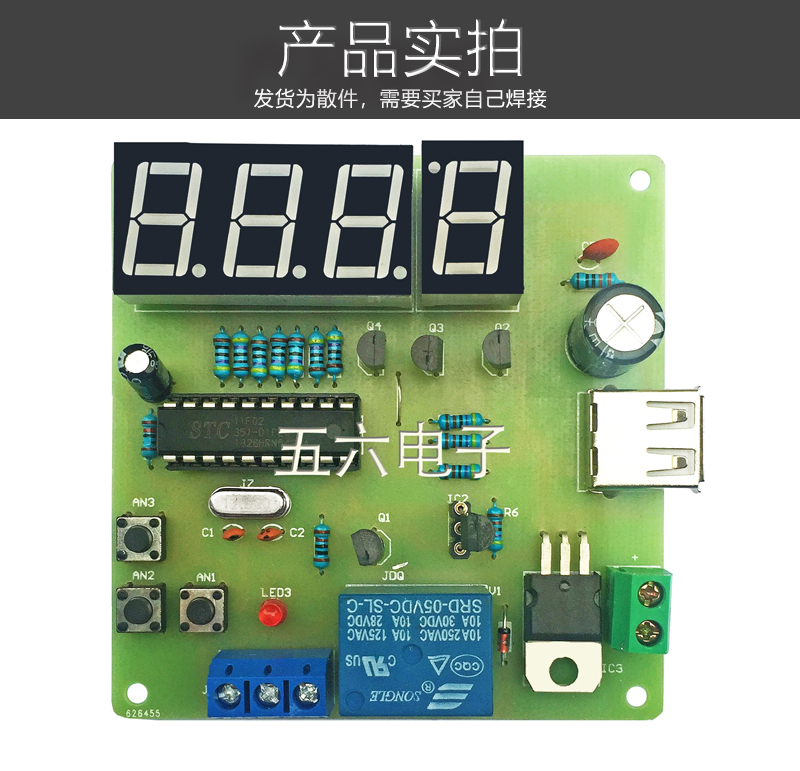

一、成品图

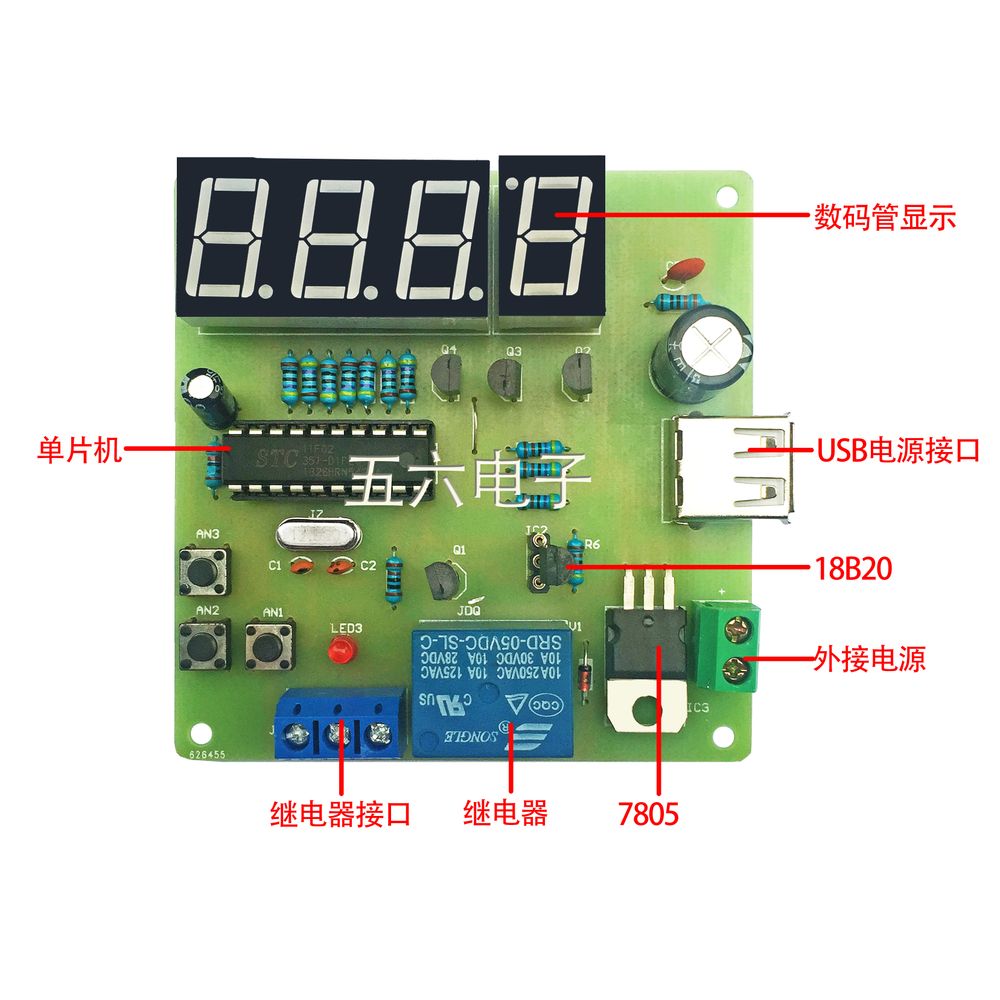

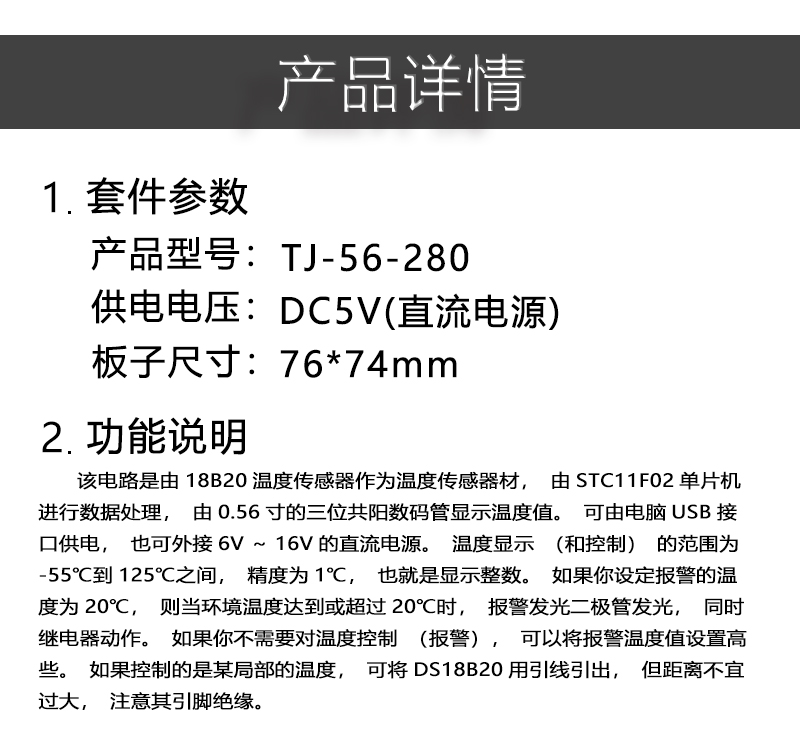

二、功能说明

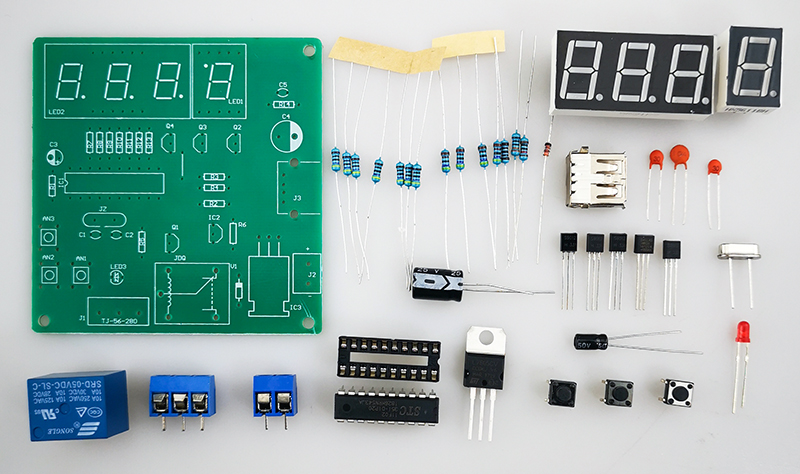

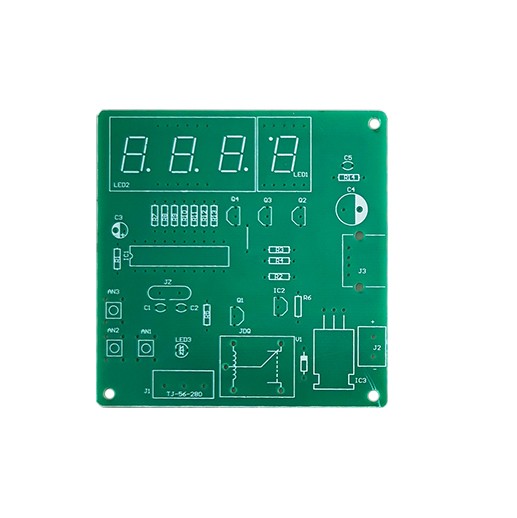

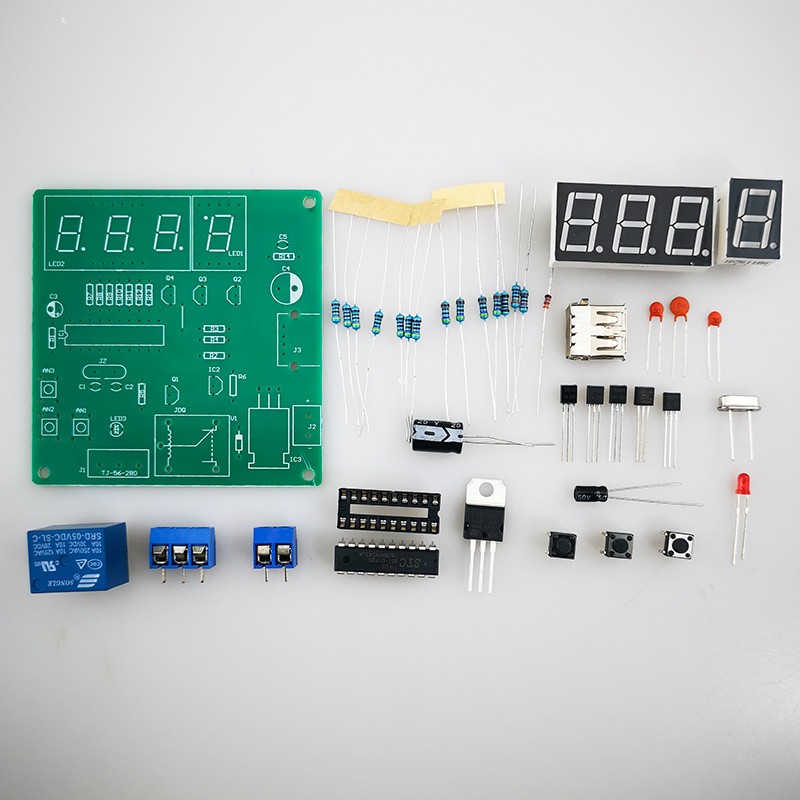

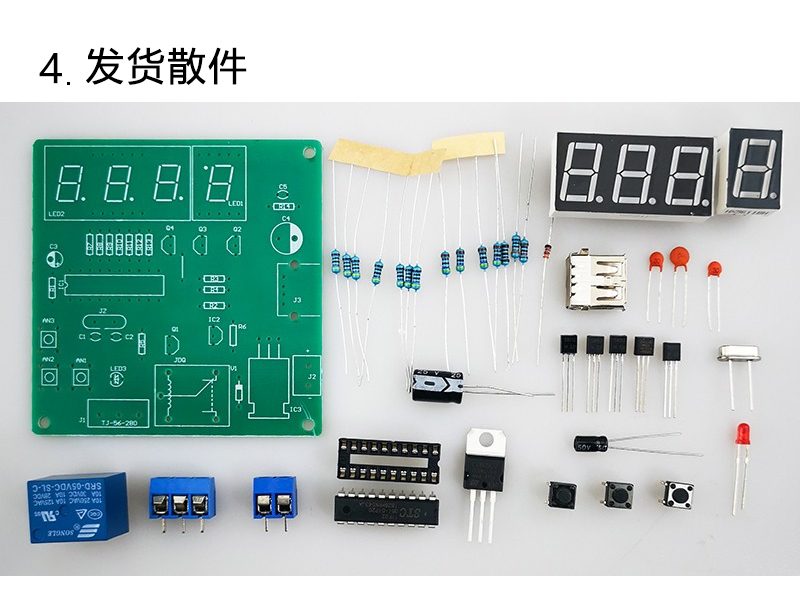

三、散件图

四、电路介绍

该电路是由18B20温度传感器作为温度传感器材，由STC11F02单片机进行数据处理，由0.56寸的三位共阳数码管显示温度值。可由电脑USB接口供电，也可外接6V～16V的直流电源。温度显示（和控制）的范围为-55℃到125℃之间，精度为1℃，也就是显示整数。如果你设定报警的温度为20℃，则当环境温度达到或**过20℃时，报警发光二极管发光，同时继电器动作。如果你不需要对温度控制（报警），可以将报警温度值设置高些。如果控制的是某局部的温度，可将DS18B20用引线引出，但距离不宜过大，注意其引脚绝缘。

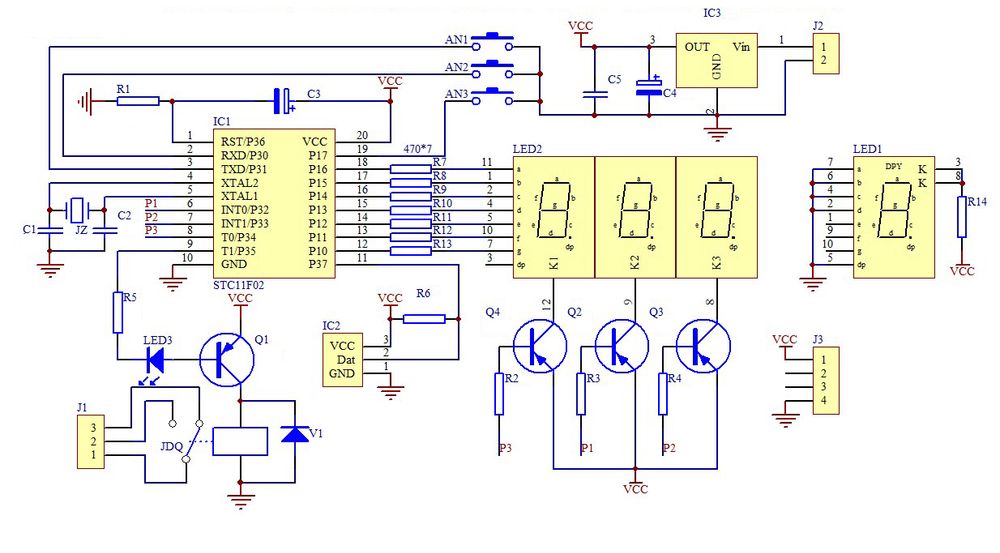

五、电路图
