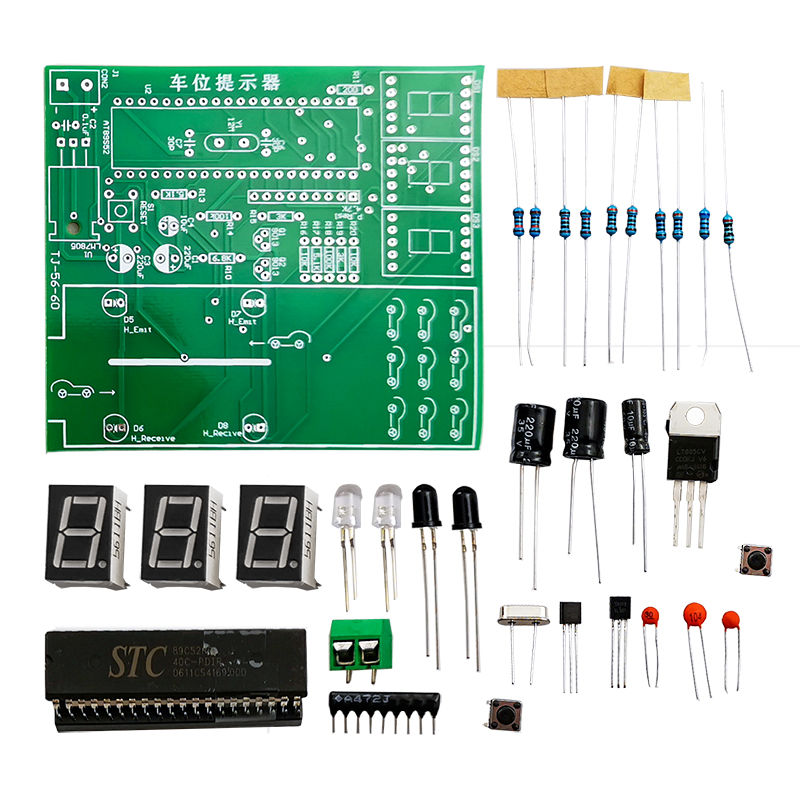

单片机车位提示器套件红外计数浙江电子专业综合应用实训散件

¥35

编码： TJ-56-60

有货 999999

折扣时间

凡是购买该款套件，提供单片机程序（C语言），方便单片机初学者。

浙江省电子技术应用专业课程改革成果《电子技术综合应用》中项目三套件;单片机车位提示器。也可作为技能竞赛训练等。

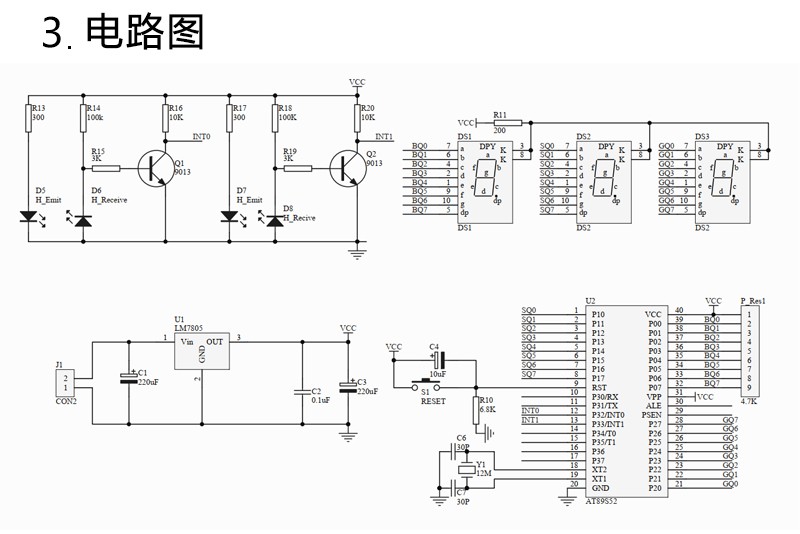

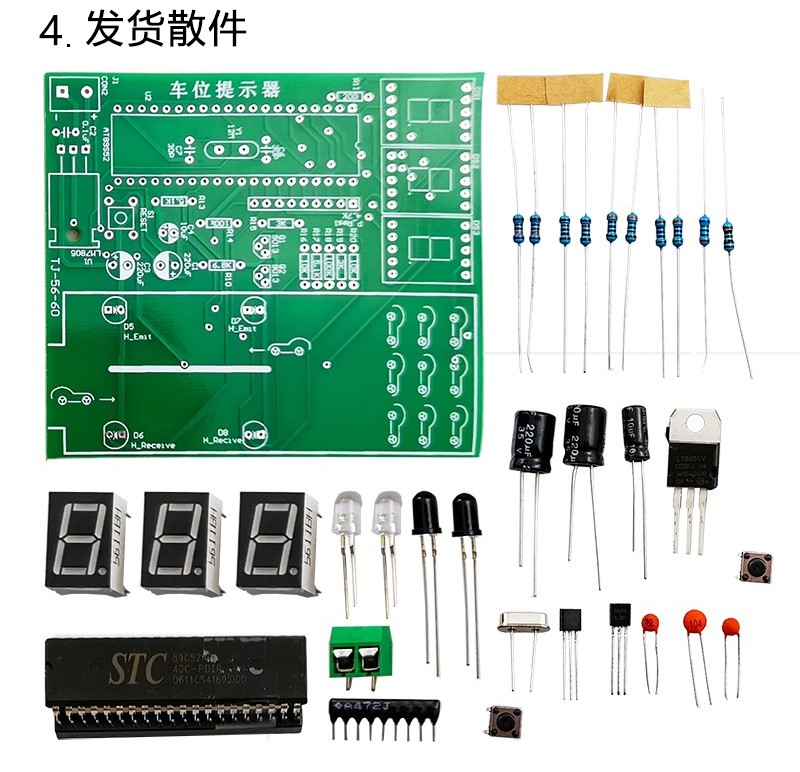

产品提供电路图、工作原理介绍等。

产品型号：TJ-56-60

板子尺寸：8*9cm

供电电源：DC5V

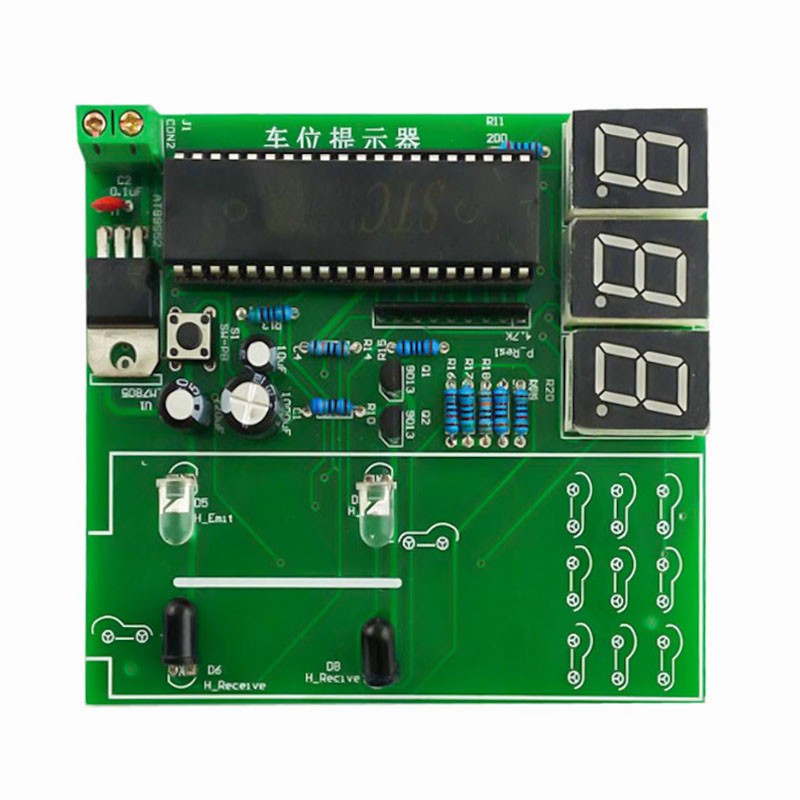

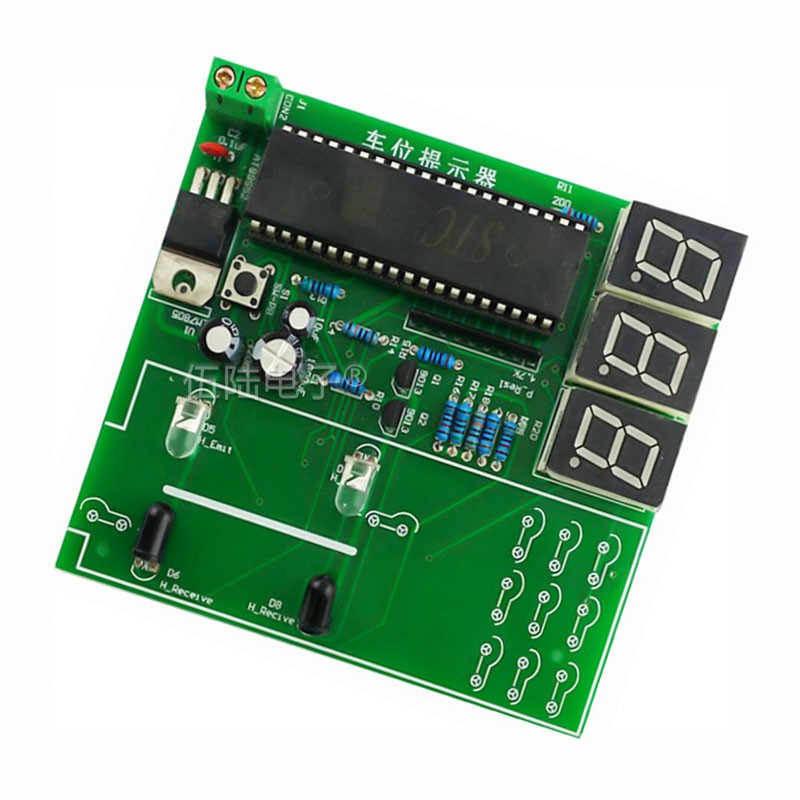

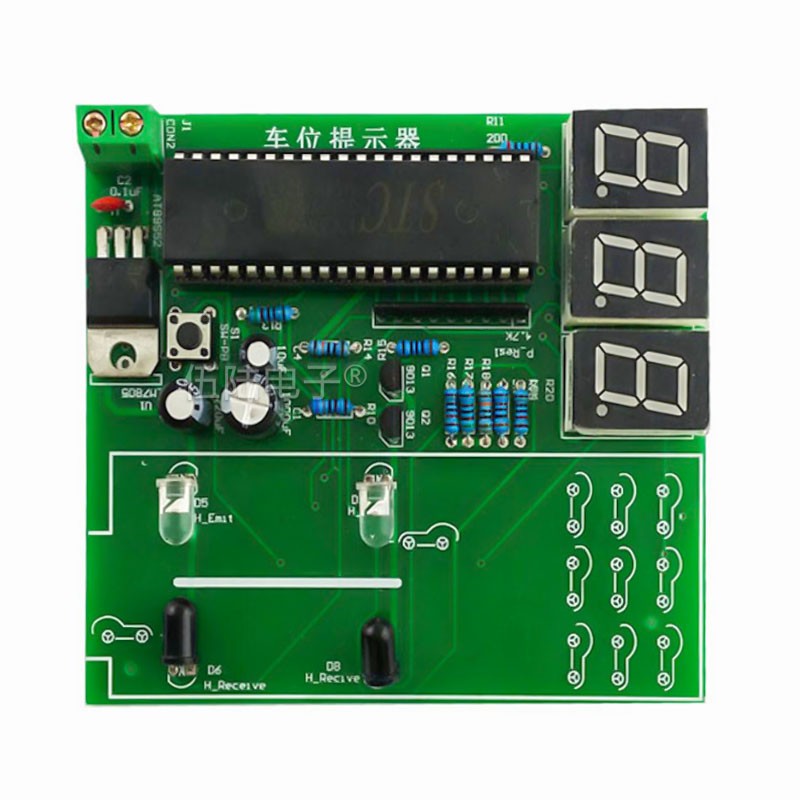

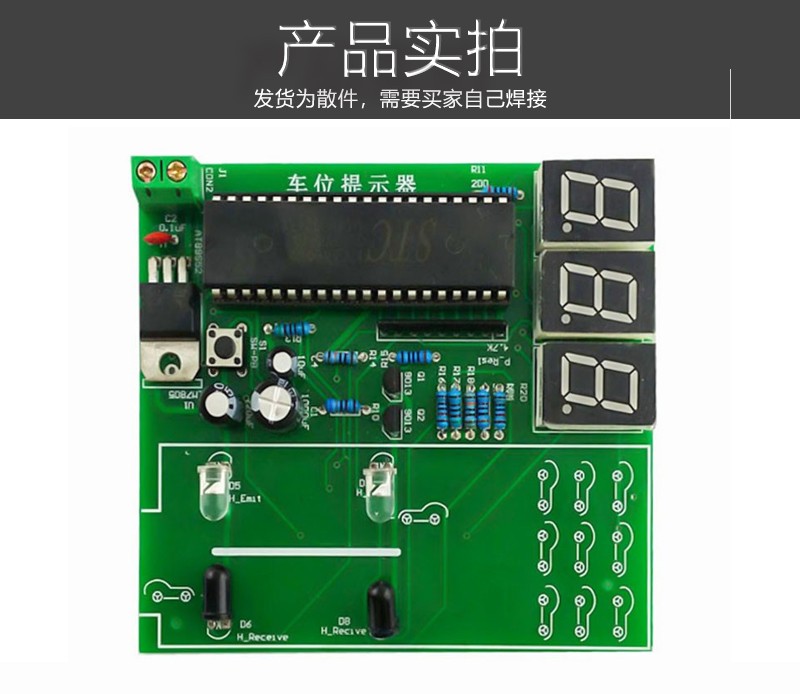

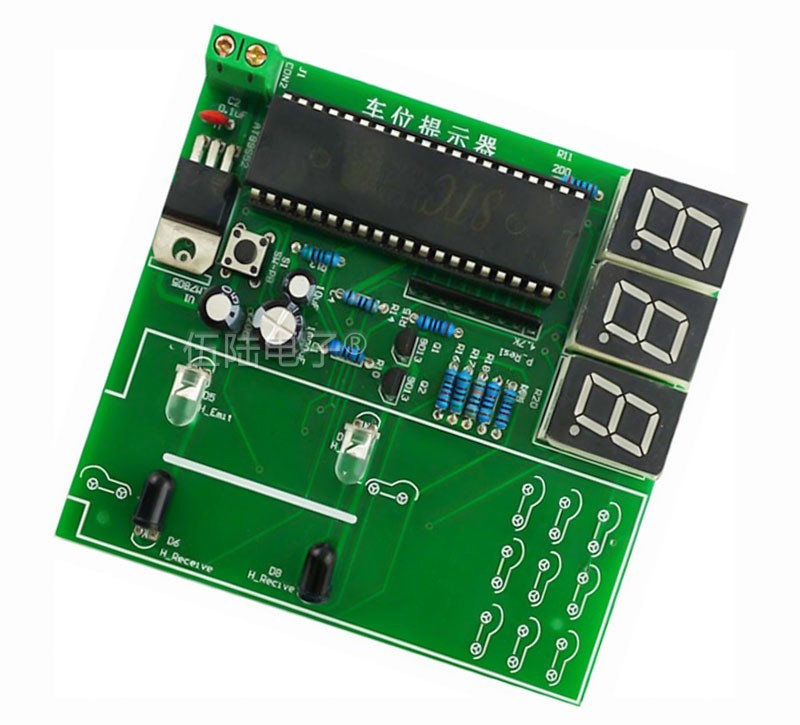

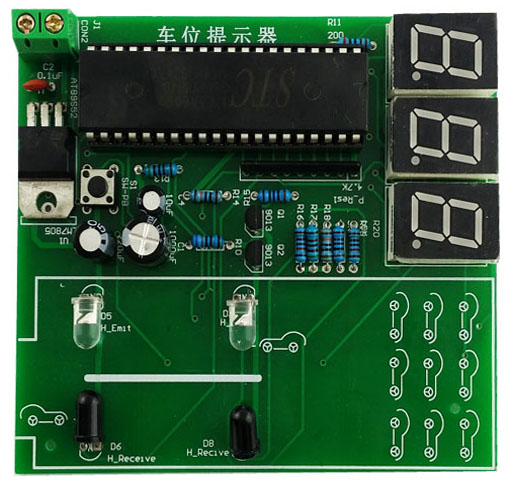

一、装配好的成品图片

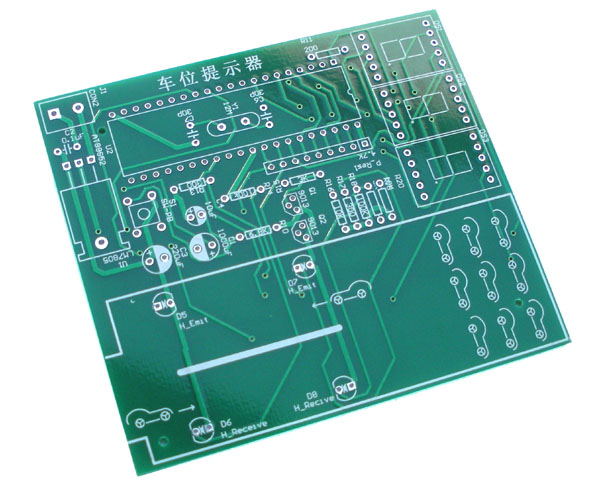

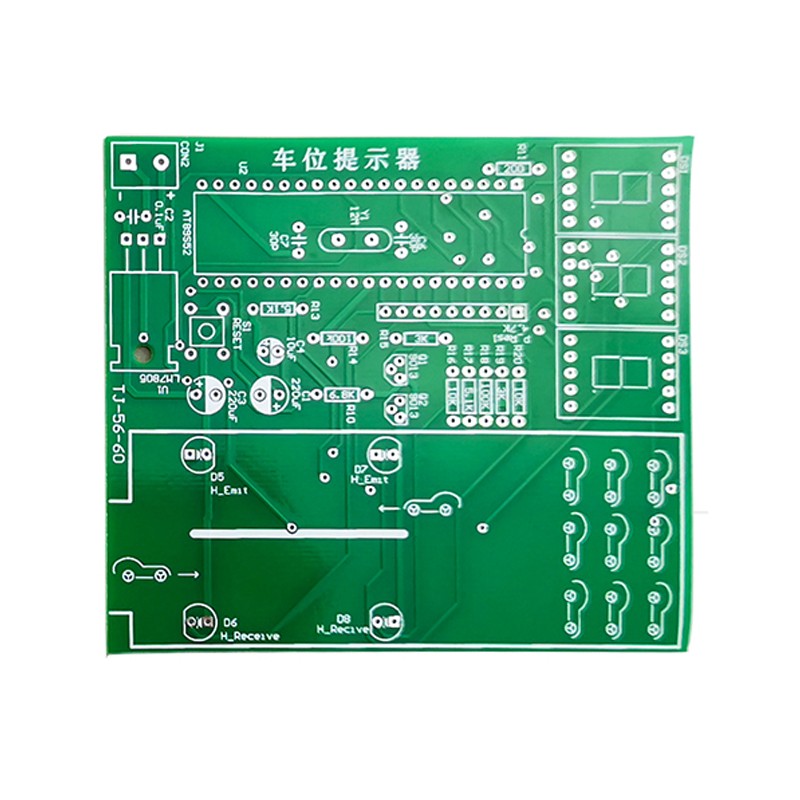

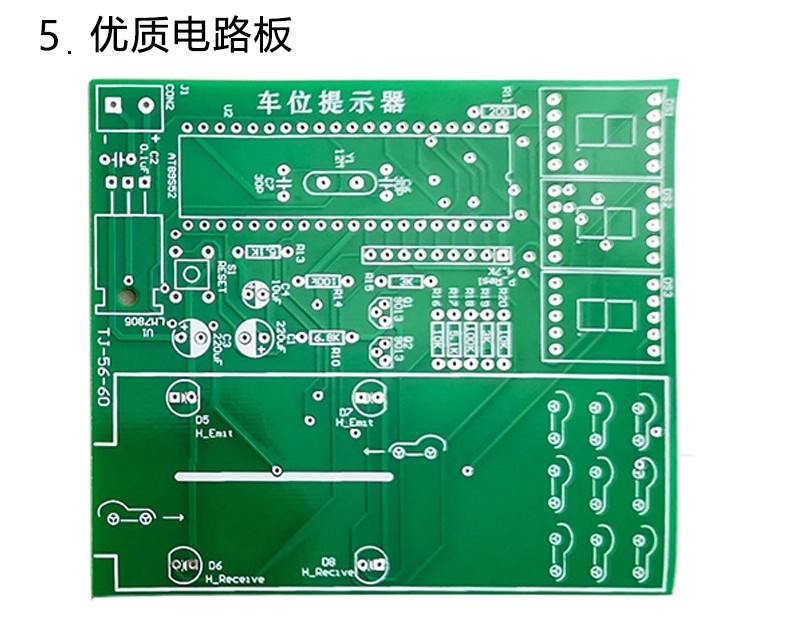

二、**PCB电路板

三、项目介绍

1.项目要求：

1、设计制作一个3位数码显示的车位提示电路

2、要求空车位数初为100个，每开进去一辆车，数字减1，每开出去一辆车数字加1。车位减至0不能再减，保持0状态；车位数大为100。数值由3个数码管显示。

2.项目原理：

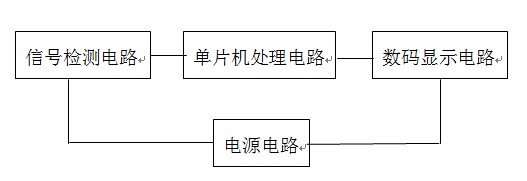

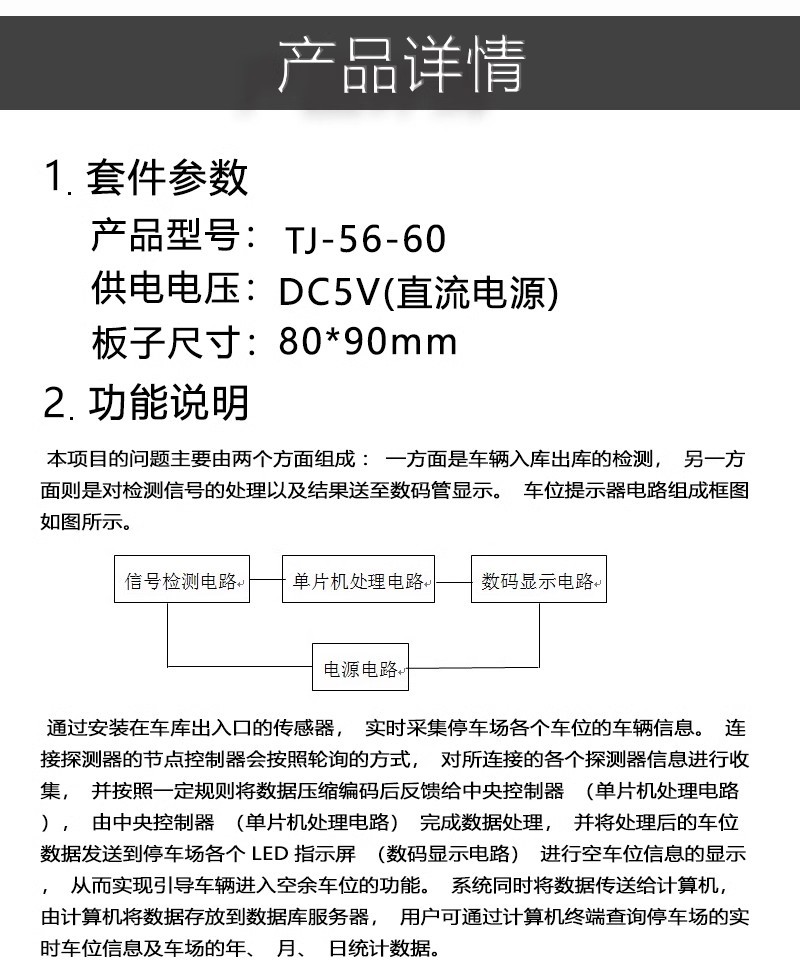

本项目的问题主要由两个方面组成：一方面是车辆入库出库的检测，另一方面则是对检测信号的处理以及结果送至数码管显示。车位提示器电路组成框图如图所示。

通过安装在车库出入口的传感器，实时采集停车场各个车位的车辆信息。连接探测器的节点控制器会按照轮询的方式，对所连接的各个探测器信息进行收集，并按照一定规则将数据压缩编码后反馈给中央控制器（单片机处理电路），由中央控制器（单片机处理电路）完成数据处理，并将处理后的车位数据发送到停车场各个LED指示屏（数码显示电路）进行空车位信息的显示，从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机，由计算机将数据存放到数据库服务器，用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。

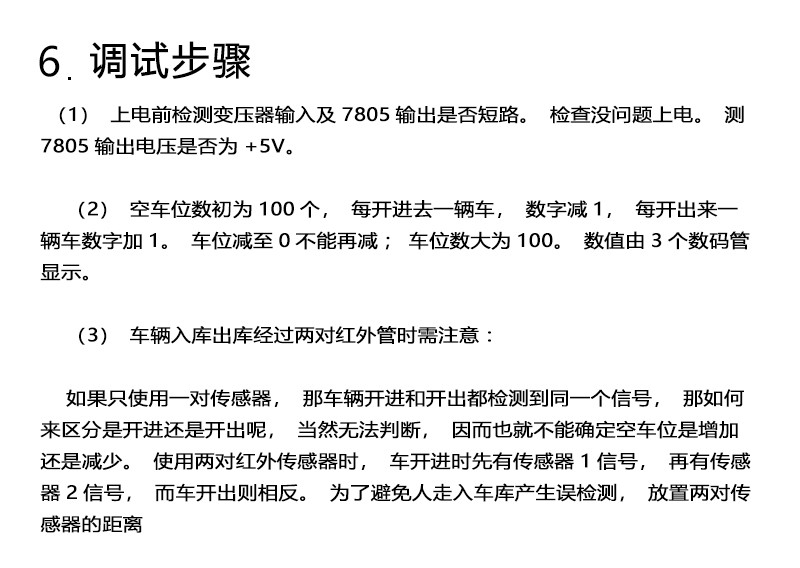

3、调试步骤

（1）上电前检测变压器输入及7805输出是否短路。检查没问题上电。测7805输出电压是否为+5V。

（2）空车位数初为100个，每开进去一辆车，数字减1，每开出来一辆车数字加1。车位减至0不能再减；车位数大为100。数值由3个数码管显示。

（3）车辆入库出库经过两对红外管时需注意：

如果只使用一对传感器，那车辆开进和开出都检测到同一个信号，那如何来区分是开进还是开出呢，当然无法判断，因而也就不能确定空车位是增加还是减少。使用两对红外传感器时，车开进时先有传感器1信号，再有传感器2信号，而车开出则相反。为了避免人走入车库产生误检测，放置两对传感器的距离。
