3218贴片播放器FM收音机电路板DIY制作套件焊接练习电子组装实训
本插卡播放器制作套件多数元件为贴片元件,可训练贴片元件焊接。套件配说明书、电路图、元件清单等。本播放器可插TF内存卡,也可USB连接电脑播放电脑音乐,并且带有FM收音机功能。
产品型号:WK-56-43

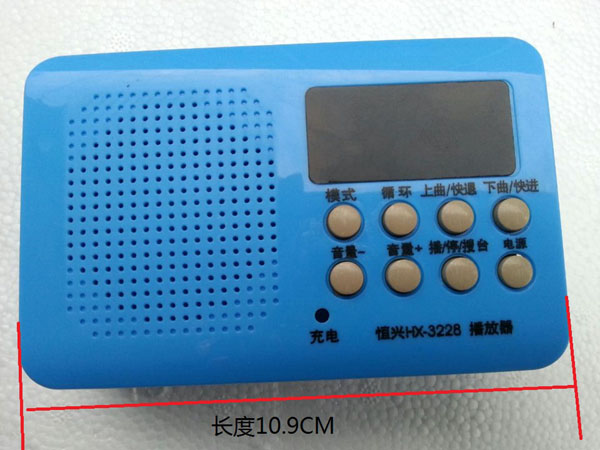

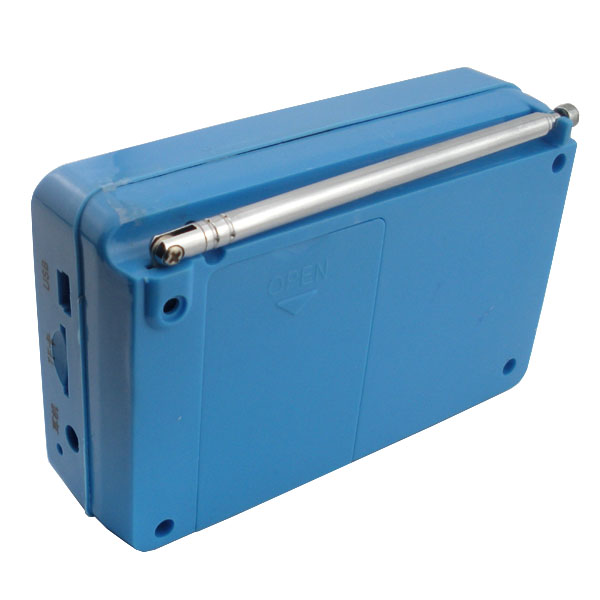

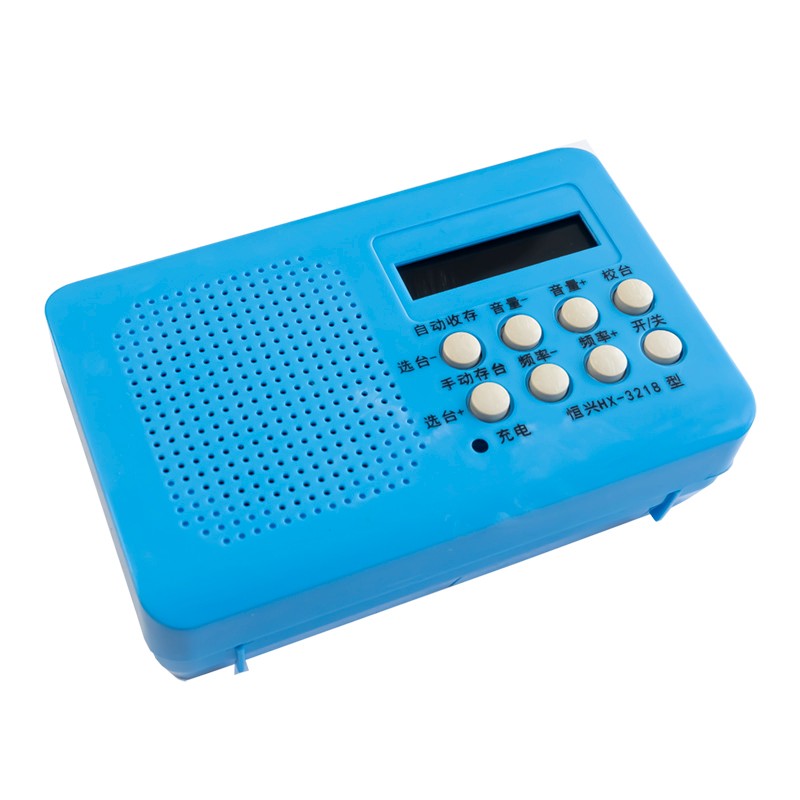

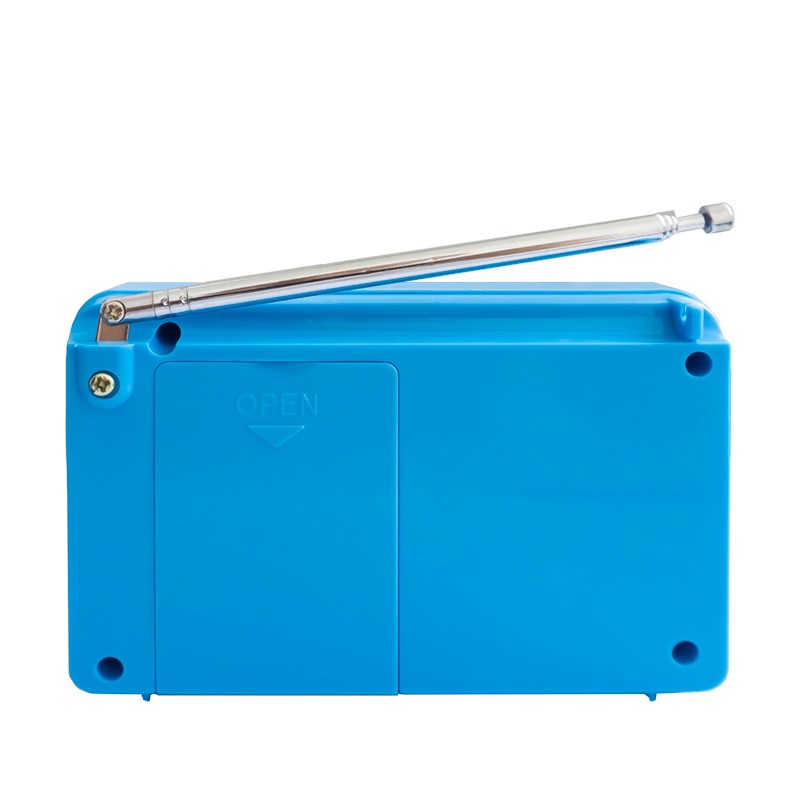

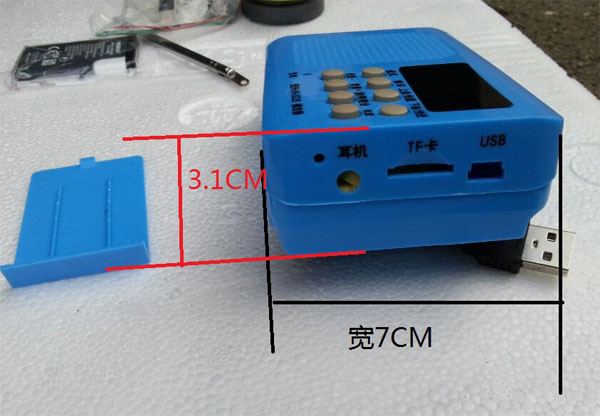

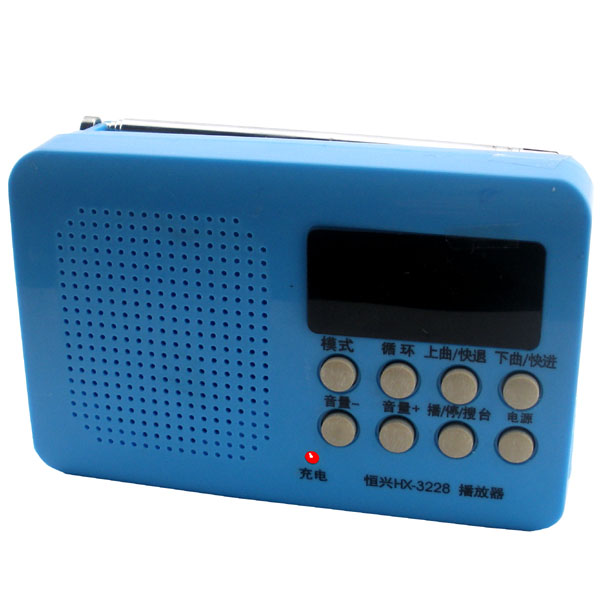

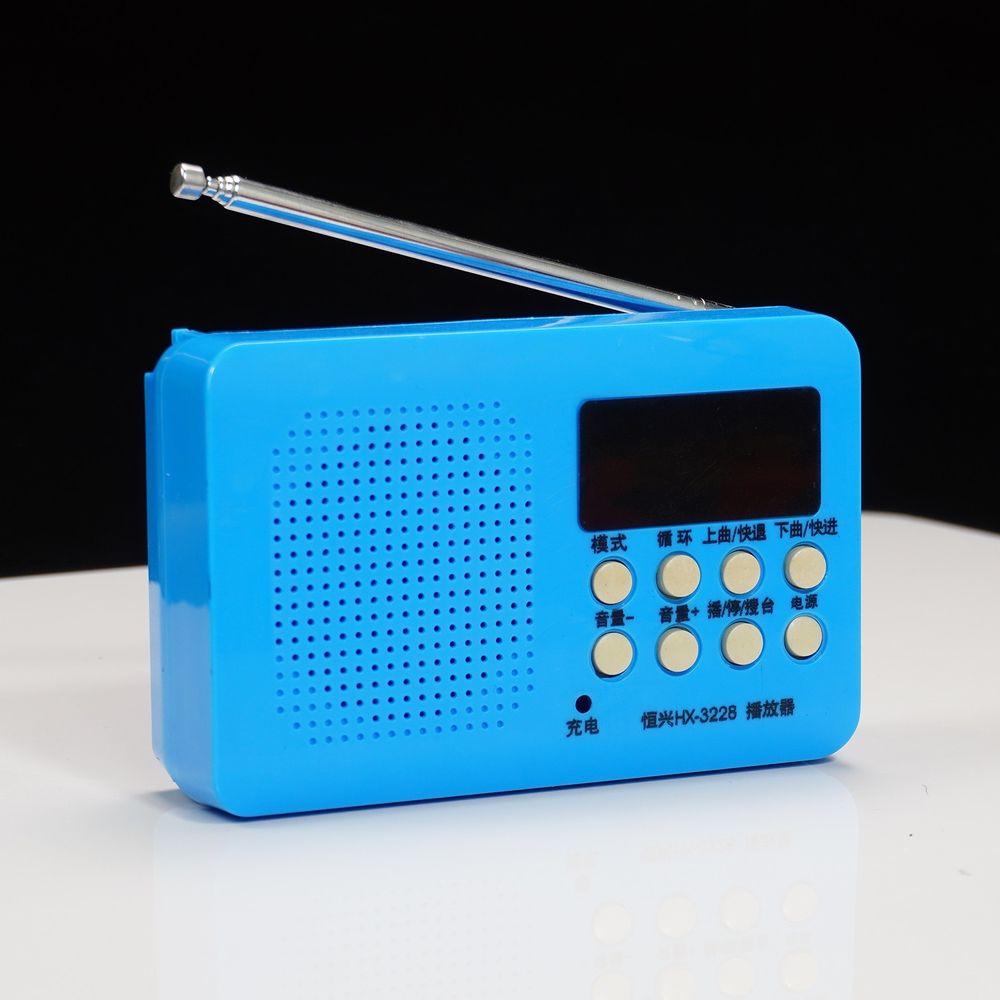

一、装配好的成品图片

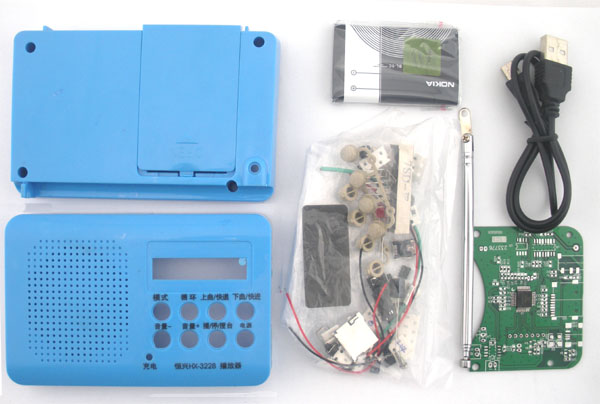

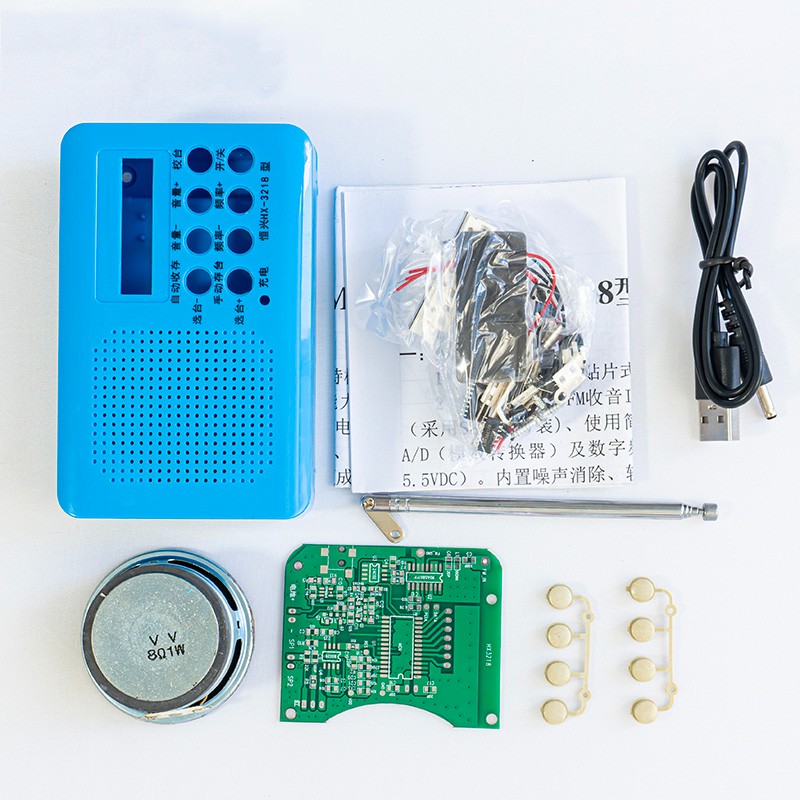

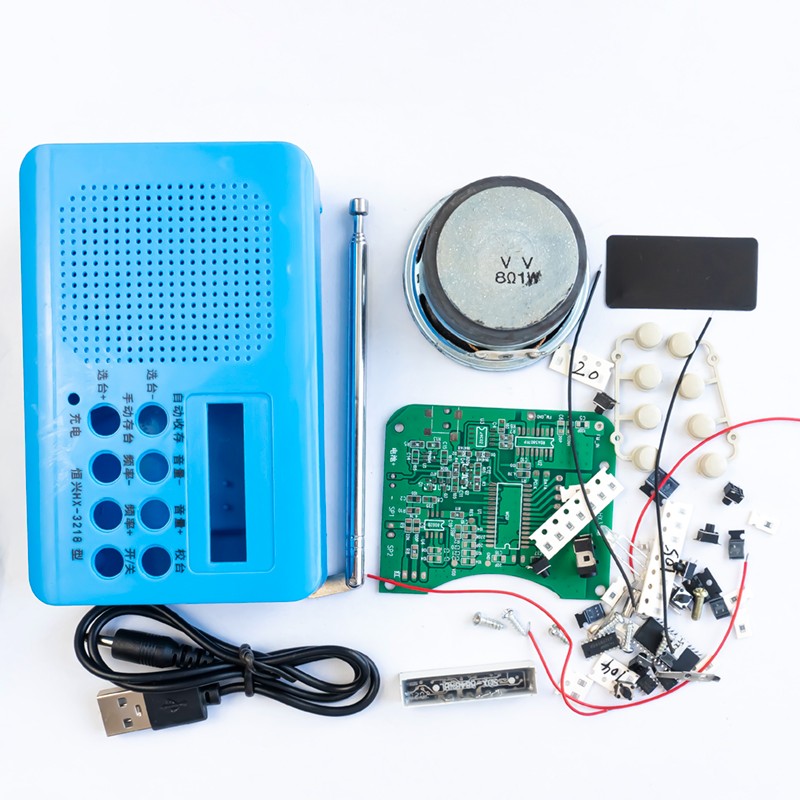

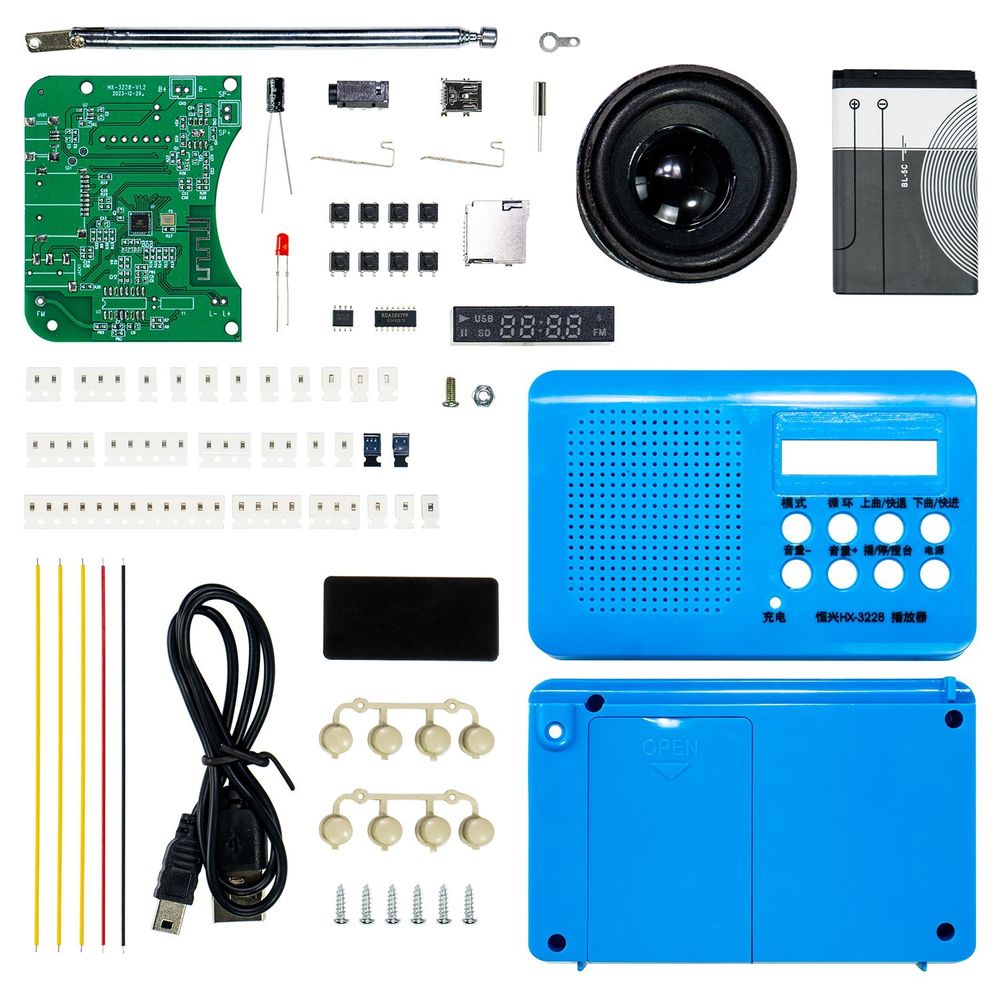

二、套件元件包(含喇叭、电池、USB线、外壳、电路板等全套,MCU主芯片已经焊接好。)

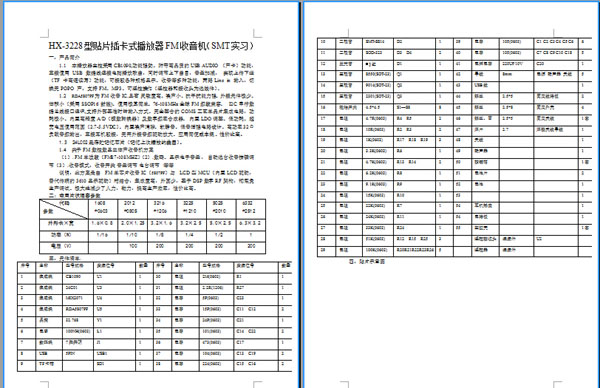

三、配套说明书
套件简介:
1.1 本播放器主控采用CB1090,功能强劲。附带高品质的USB AUDIO (声卡)功能,直接使用USB 数据线连接电脑播放歌曲,同时调节上下曲目,音量加减; 实现上传下送(TF 卡高速读写)功能;可接驳各种规格
1.2 RDA5807PF为FM收音IC.具有 灵敏度高、噪声小、抗干扰能力强、外接元件极少、体积小(采用SSOP16封装)、使用极其简单。76-108MHz全球FM频段兼容。 I2C串行数据总线接口通讯,支持外部基准时钟输入方式。完全整合的COMS工艺单晶片集成电路,功耗极小。内置高精度A/D(模数转换器)及数字频率合成器。 内置LDO调整、低功耗、**宽电压使用范围(2.7-5.5VDC)。内置噪声消除、软静音、低音增强电路设计。高功率32Ω负载音频输出,直接耳机驳接,无需外接音频驱动放大。应用简便成本低。
显示、收音等多种功能;两路Line in 输入,切换无POPO 声;支持FM、MP3。可遥控操作(遥控器和接收头为选装件)。
1.3 24LC02是存贮记忆芯片(记忆上次播放的曲目)。
1.4 关于FM数控数显立体声收音机方案
(1). FM单波段(FM87-108MHZ)(2).数码、显示电子音量 , 自动选台收音按键调节(3).收音模式:收音开关 音量调节 电台调节 等等
说明:此方案是由 FM单芯片收音IC(5807PF)与 LCD型MCU(内置LCD驱动,替代传统的3610显示驱动)相结合,集成度高,外围少,基于DSP数字RF架构,彻底免生产调试。极大地减少了人力,物力,提高生产效率。
