OTL功率放大电路 技能考核 电子制作散件 江苏对口单招套件
本套件可用于电子技术基础与技能学习实训、电子技能学习、电子工艺学习，数字电路学习，电子爱好者、初学者实训使用。
套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！ ）
产品型号：TJ-56-216
配套安装说明
一、套件说明
OTL低频功率放大器。其中Q1为推动级（也称前置放大级），Q2、Q3是一对参数对称的NPN和PNP型晶体三极管，它们组成互补推挽OTL功放电路。由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作为功率输出级。
当输入正弦交流信号Vi时，经Q1放大、倒相后作用于Q2、Q3的基极，Vi的负半周时，Q3管导通（Q2管截止），有电流通过负载RL，同时向电容C4充电。在Vi的负半周，Q2管导通（Q3管截止），则已充好电的电容器C4起着电源的作用，通过负载RL放电，这样在RL上就得到完整的正弦波。
OTL功放电路的主要性能指标有：不失真输出功率P及效率n。

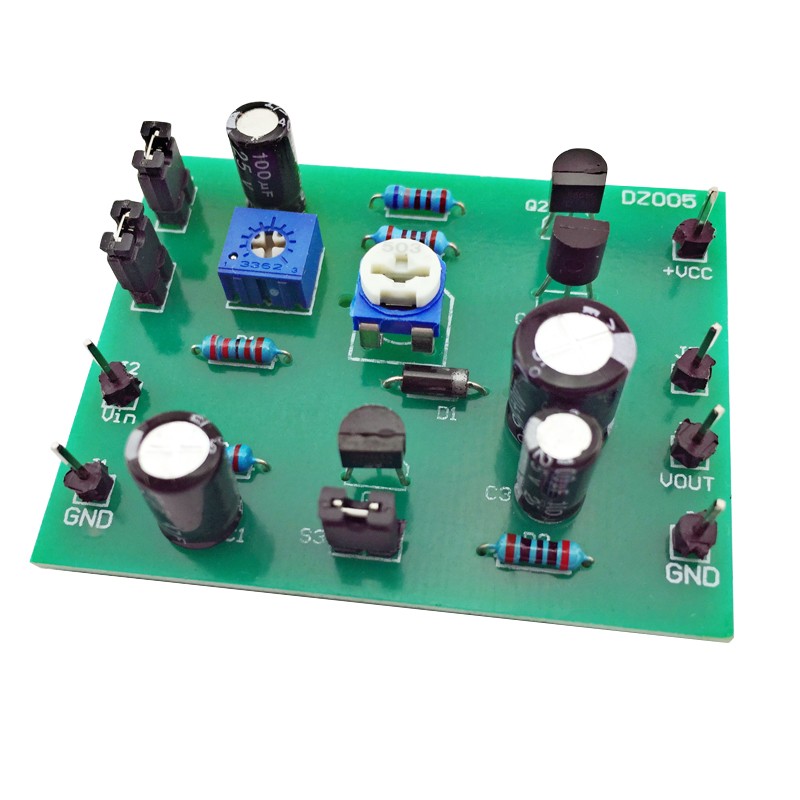

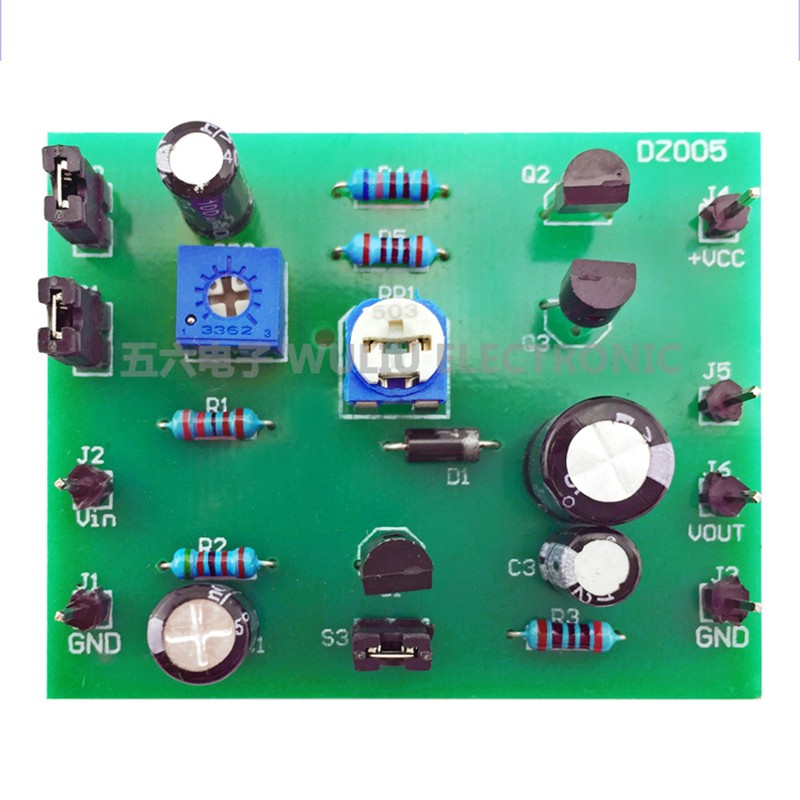

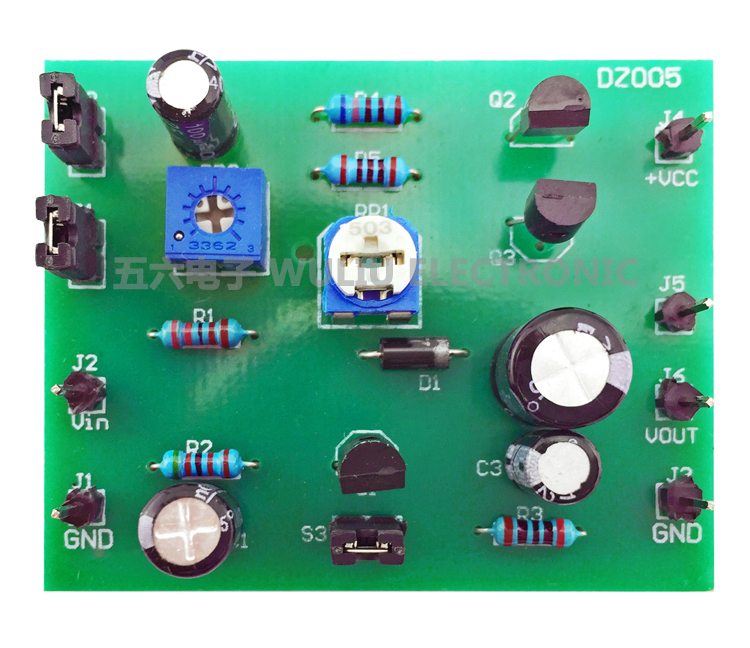

二、装配好的成品图片

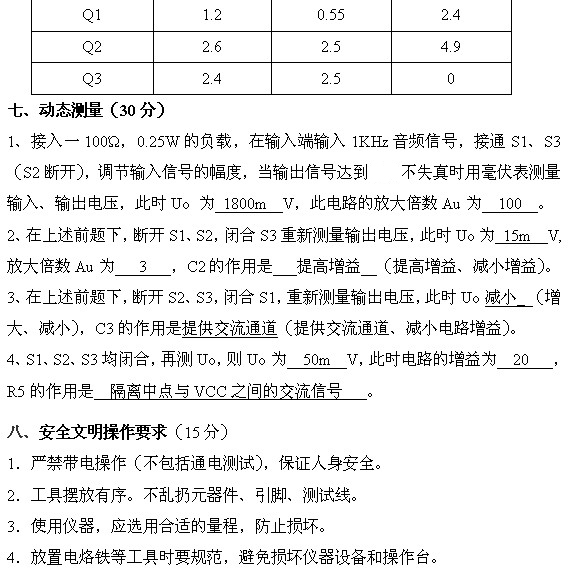

三、资料试题截图
| 属性 | 参数 |
|---|---|
| 总库存 | 999907 件 |
| 商家编码 | TJ-56-216 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
