贴片焊接练习板 CD4017流水灯技能训练散件电子入门焊接套件

¥5.6-6.94

编码： TJ-56-380

有货 29996

套餐：

套件

套件+2节五号电池盒

套件+2节五号电池盒+电池

数量：

为了提高电子专业类学生及电子爱好者的焊接技能水平，全贴片设计，焊接质量可以通过11个LED的发光情况直观显示。电路新颖，趣味性强，元件种类齐全，采用双面玻纤喷锡板，意在提高焊接水平及速度。

产品型号：TJ-56-380

1、板子大小：72*59MM

2、板子厚度：1.6mm

3、板子材料：国际标准板材，焊盘全部镀锡，高强度防火防摔材料，可反复拆装。

5、PCB板设计合理，使用的都是常用的贴片元件。

6、电路工作电压3-4.5V（两节五号电池）

7、本套件包含下列照片上的所有元件。

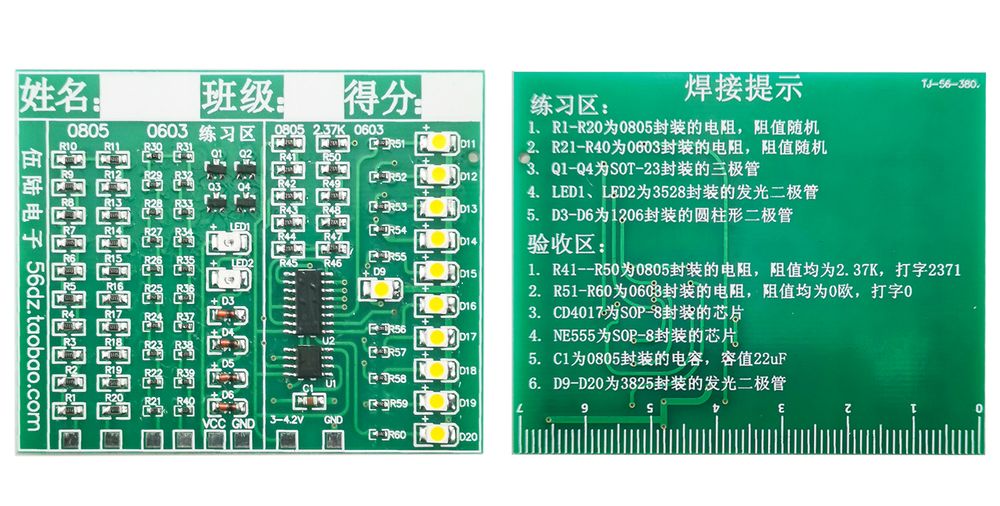

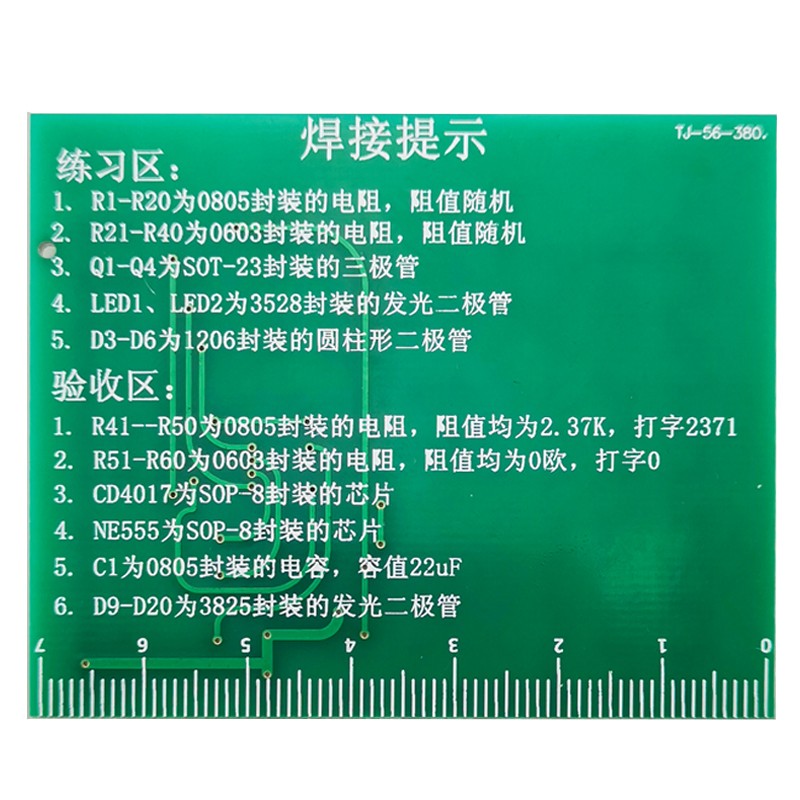

元件说明

本套件用于练习焊接贴片元件并具有流水灯的功能。左边的练习区可用于练手，掌握焊接贴片元件的方法，右边的验收区用于检验自己焊接的熟练程度，可以通过观察焊接的工整程度和完整度，焊接出来的是否有完整的流水灯显示效果，或者存在个别问题，从而进行打分，了解自己动手焊接贴片元件的能力。

左边焊接练习区，只要封装尺寸对即可。没有型号规定。

右边R51-R60是LED的限流电阻，阻值范围在0-1K之间。

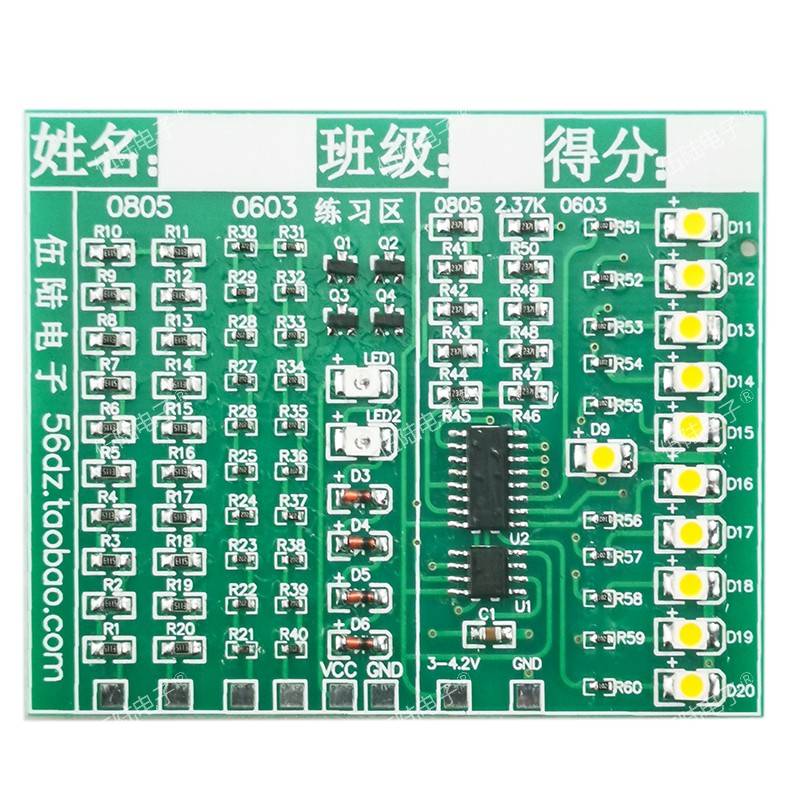

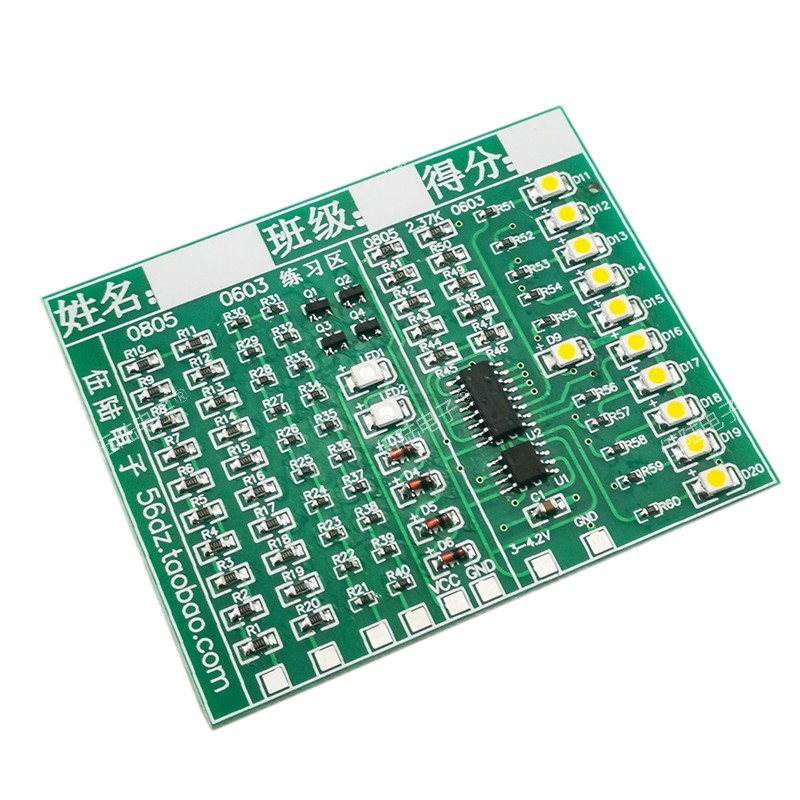

安装成品图

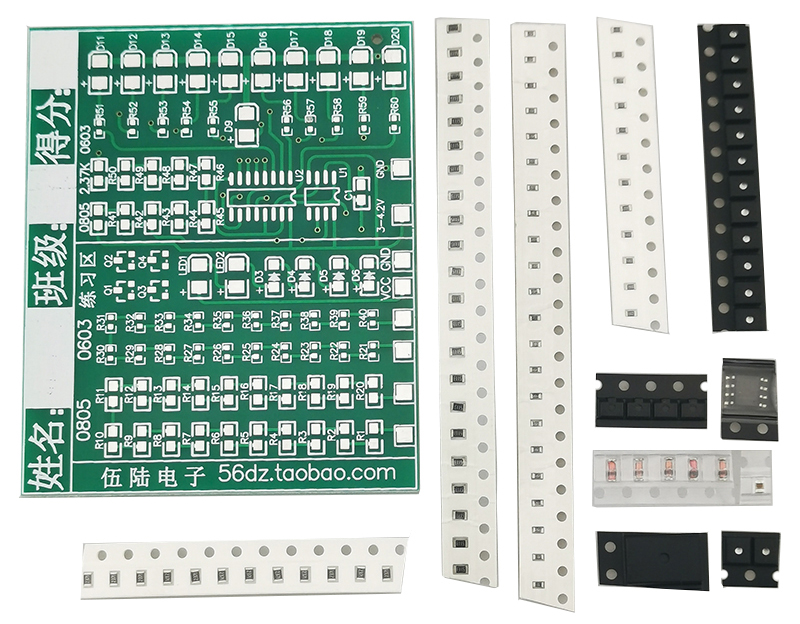

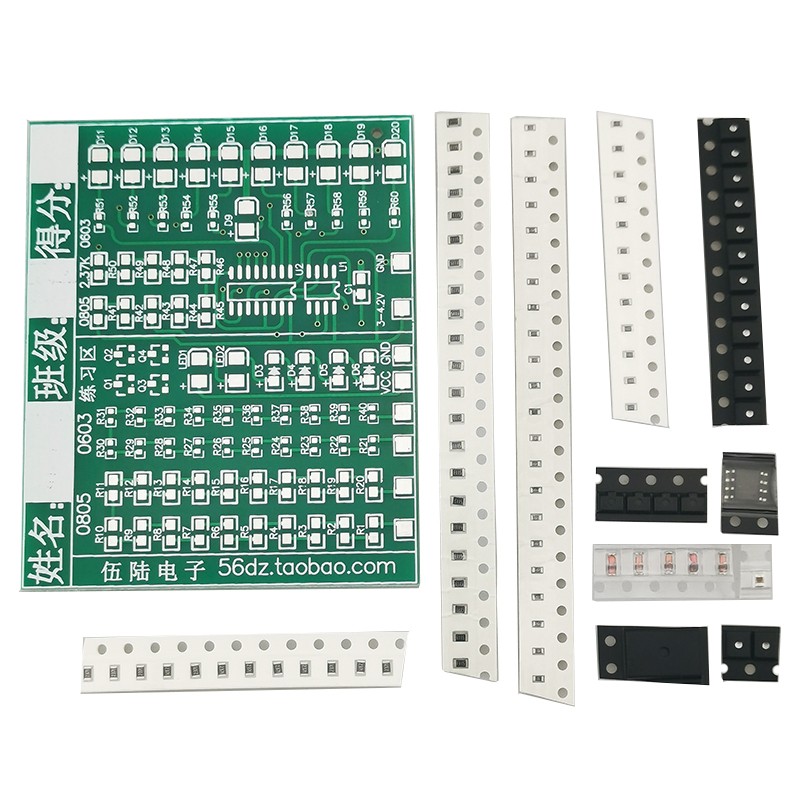

发货散件
