可调电源套件DIY0-30V直流稳压2mA-3A实验室短路限流保护焊接散件

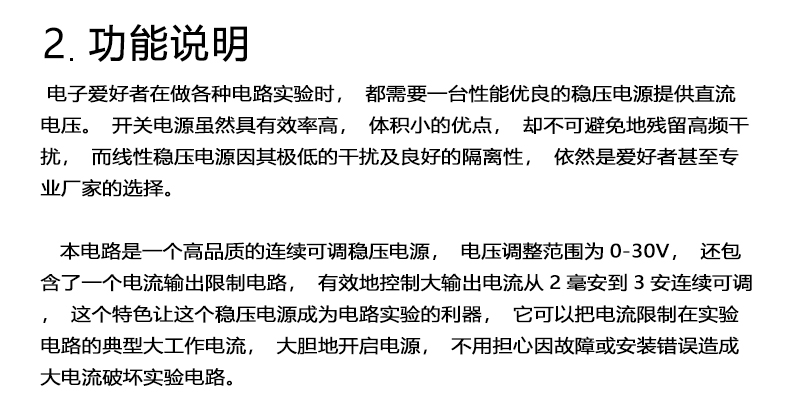

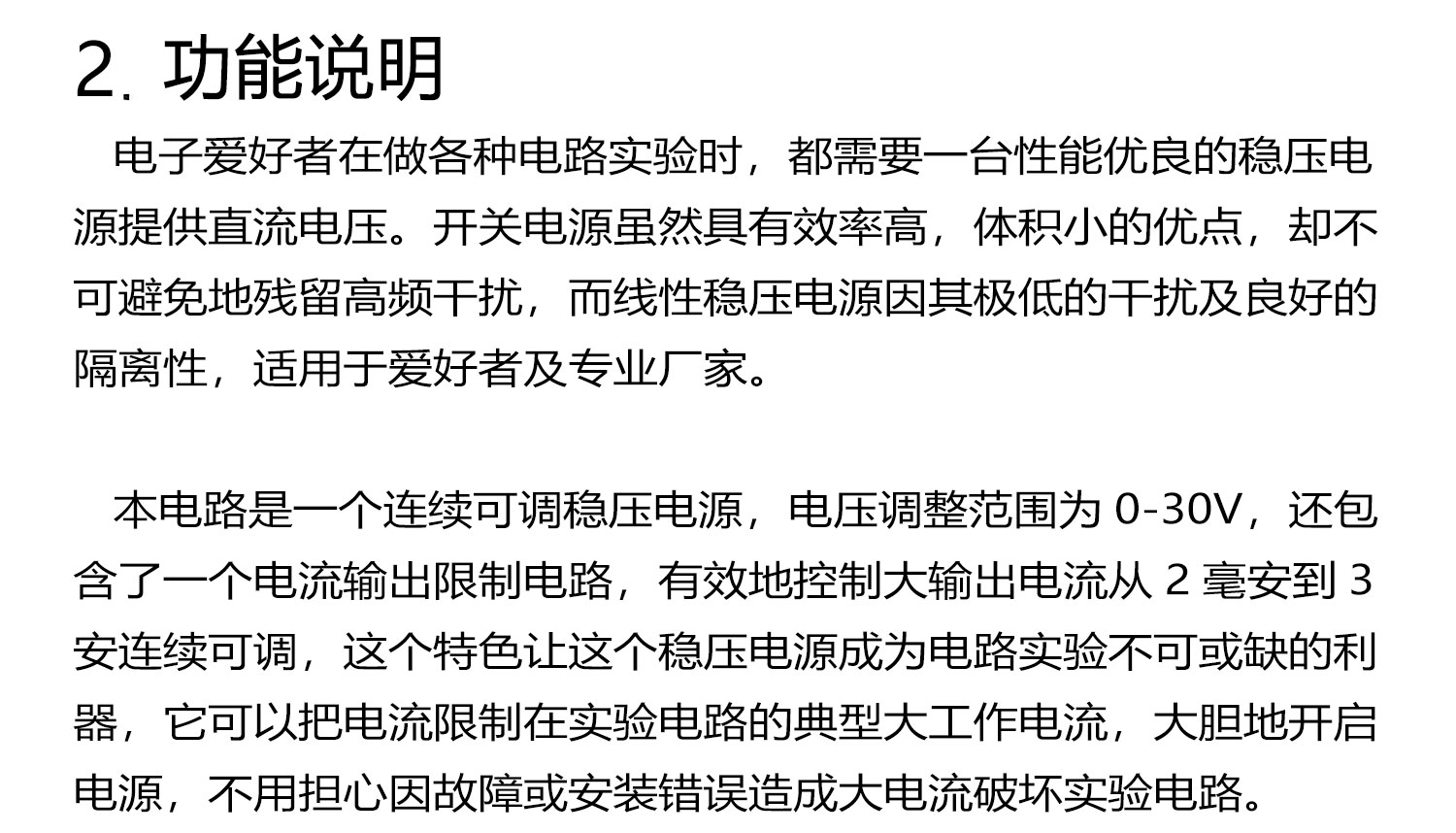

电子爱好者在做各种电路实验时,都需要一台性能优良的稳压电源提供直流电压。开关电源虽然具有效率高,体积小的优点,却不可避免地残留高频干扰,而线性稳压电源因其极低的干扰及良好的隔离性,适用于爱好者及专业厂家。

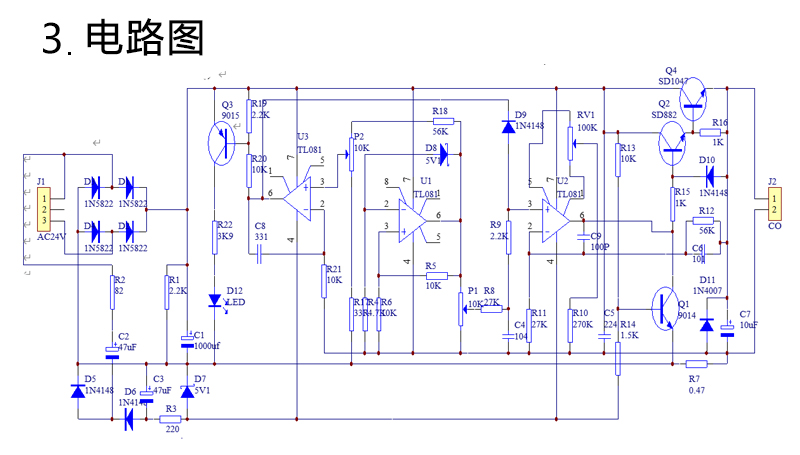

本电路是一个高品质的连续可调稳压电源,电压调整范围为0-30V,还包含了一个电流输出限制电路,有效地控制大输出电流从2毫安到3安连续可调,这个特色让这个稳压电源成为电路实验不可或缺的利器,它可以把电流限制在实验电路的典型大工作电流,大胆地开启电源,不用担心因故障或安装错误造成大电流破坏实验电路。

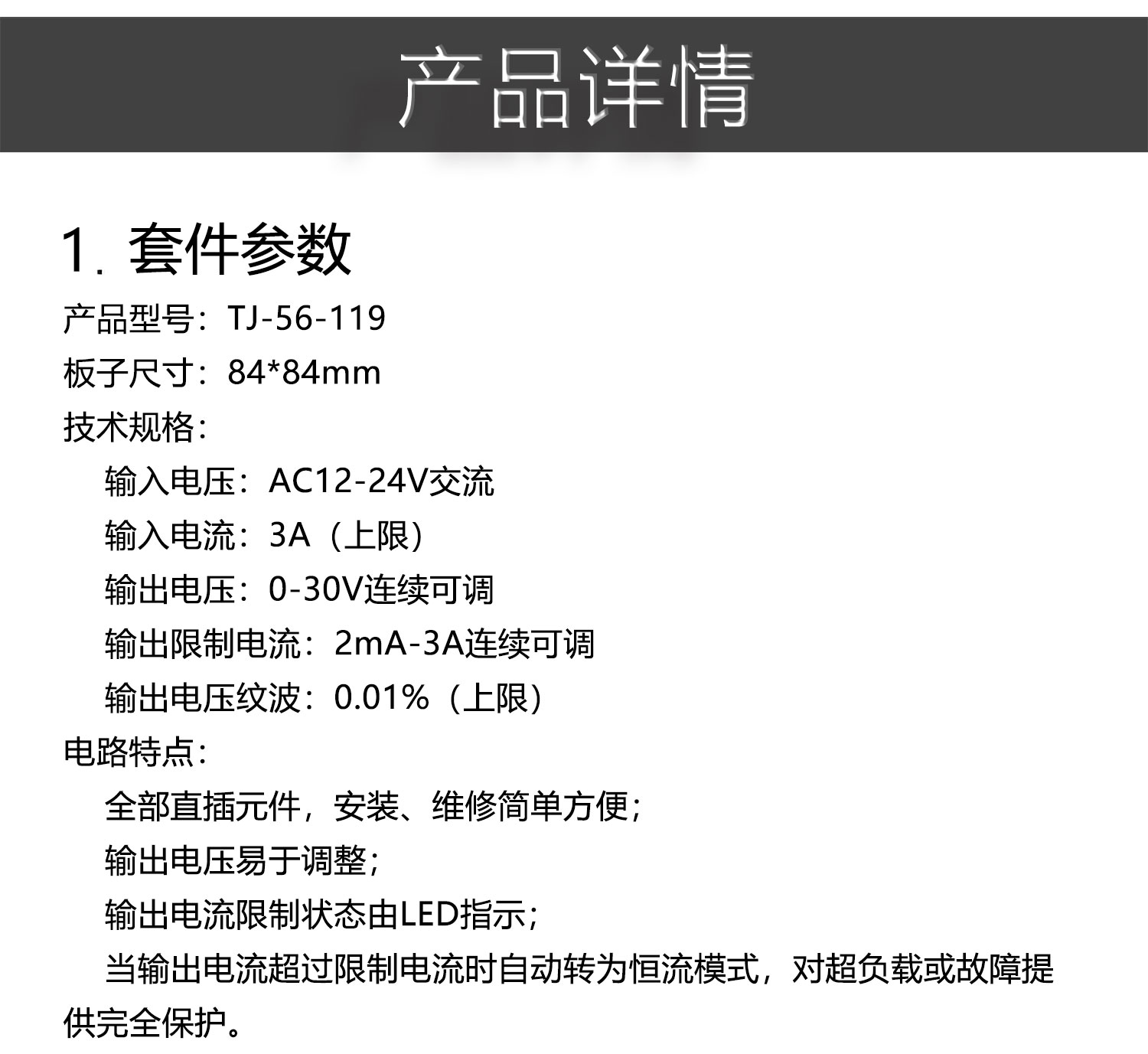

产品型号:TJ-56-119

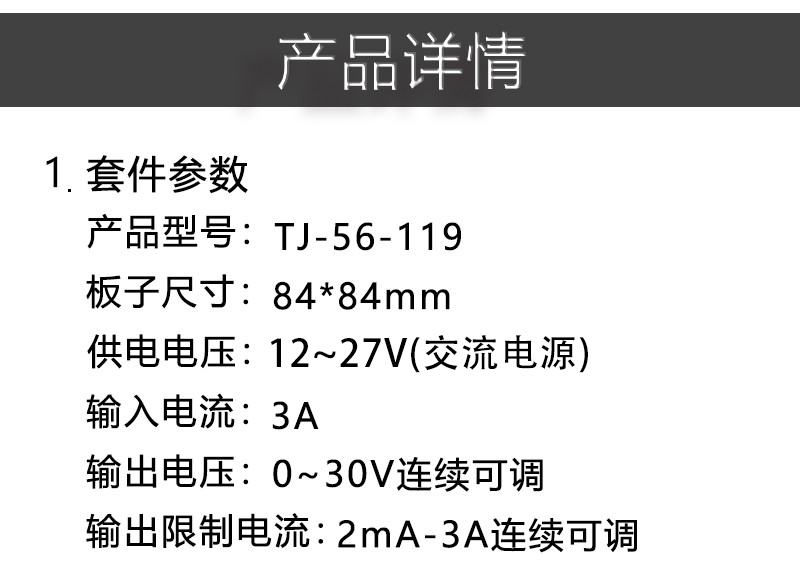

技术规格:
输入电压:24V交流(上限)
输入电流:3A(上限)
输出电压:0-30V连续可调
输出限制电流:2mA-3A连续可调
输出电压纹波:0.01%(上限)
电路特点:
全部直插元件,安装、维修简单方便;
输出电压易于调整;
输出电流限制状态由LED指示;
当输出电流**过限制电流时自动转为恒流模式,对**负载或故障提供完全保护。

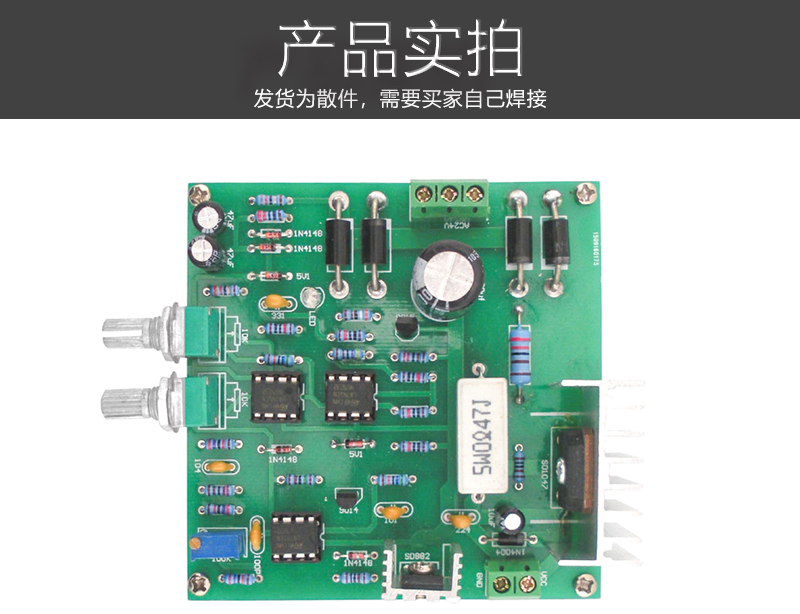

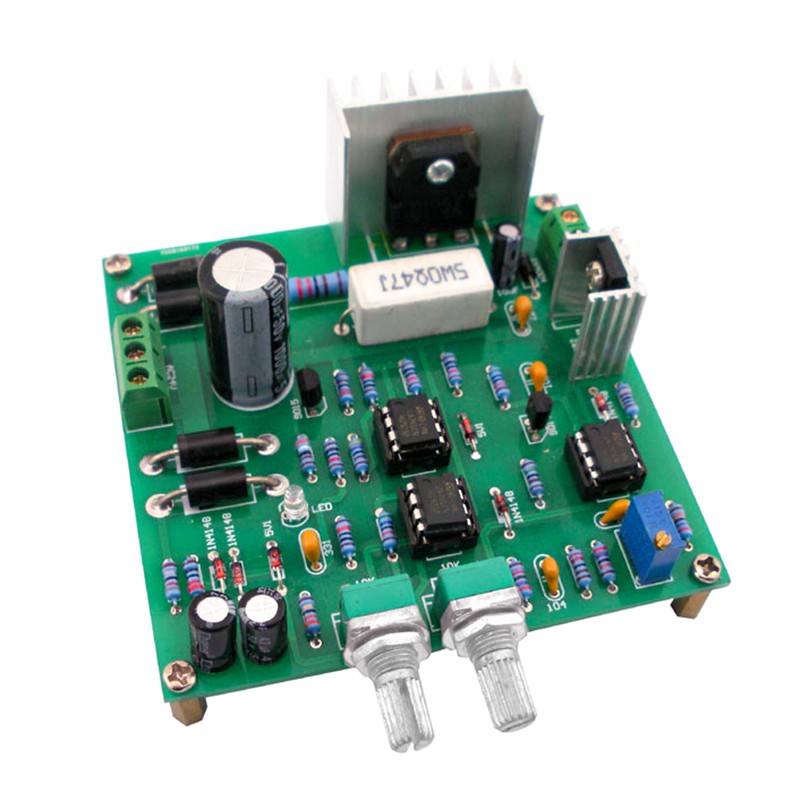

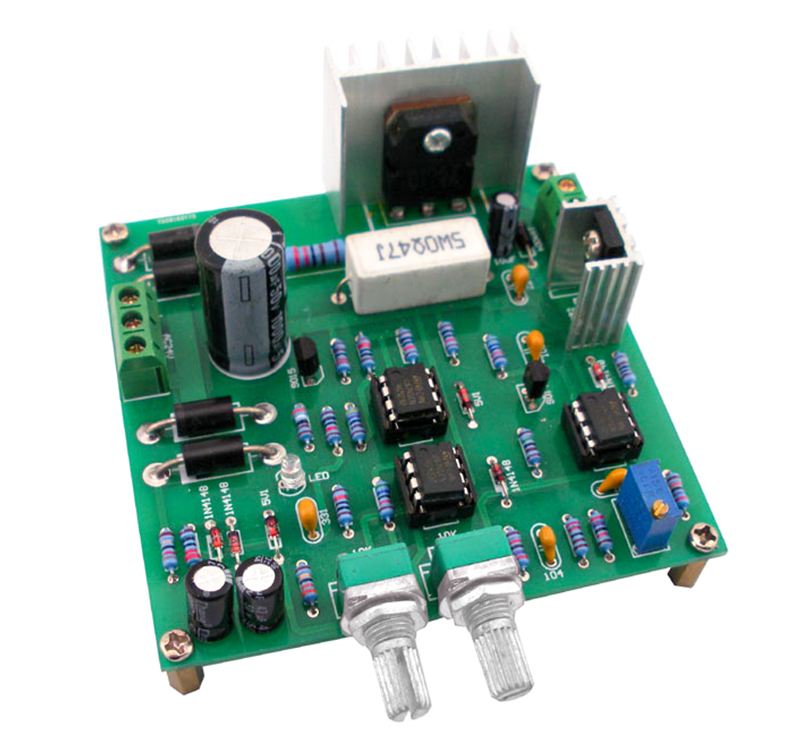

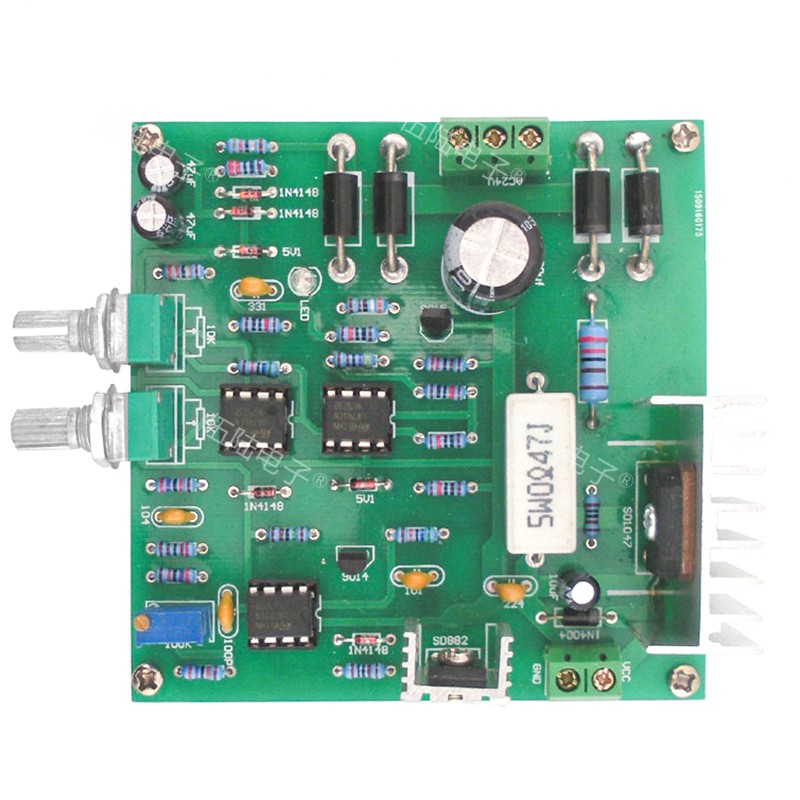

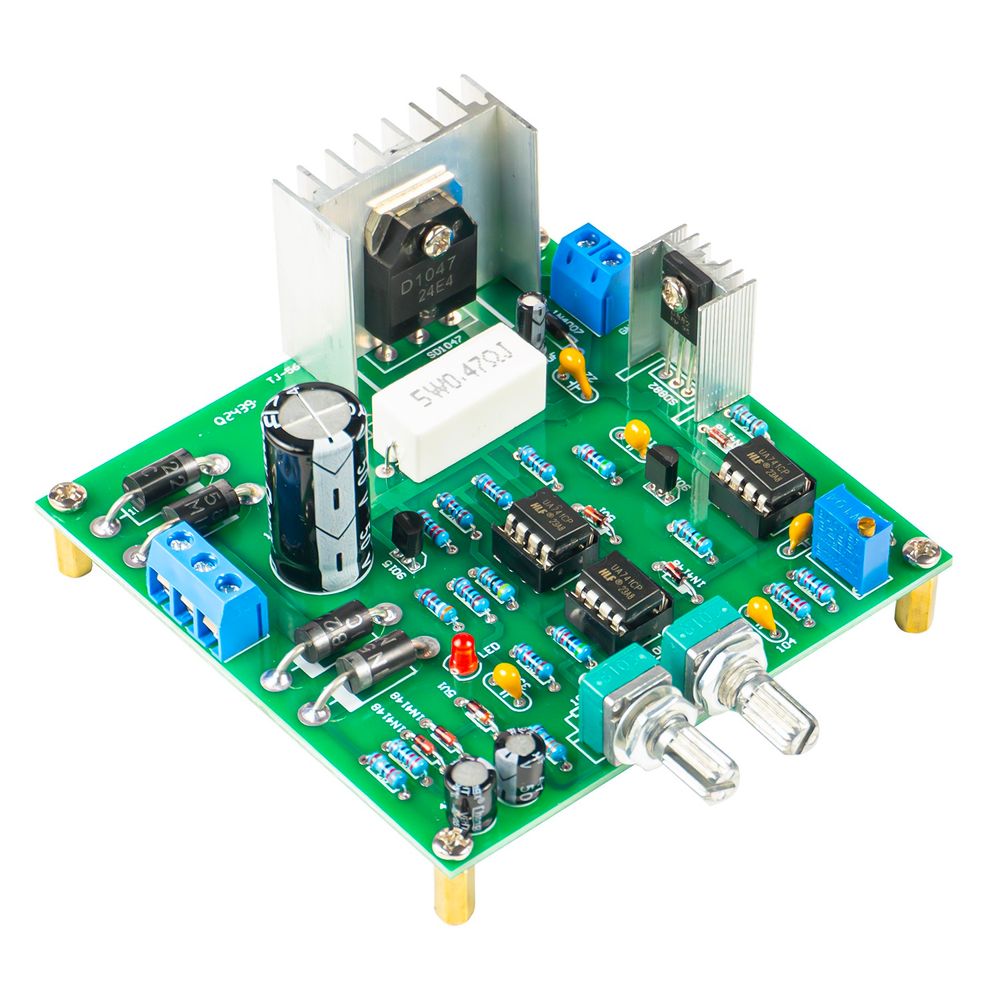

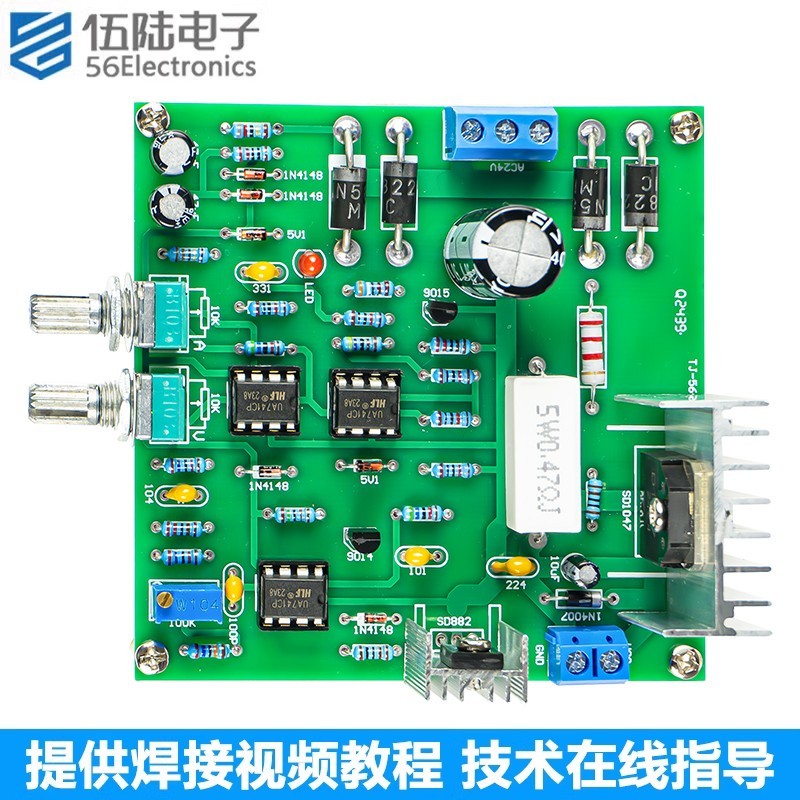

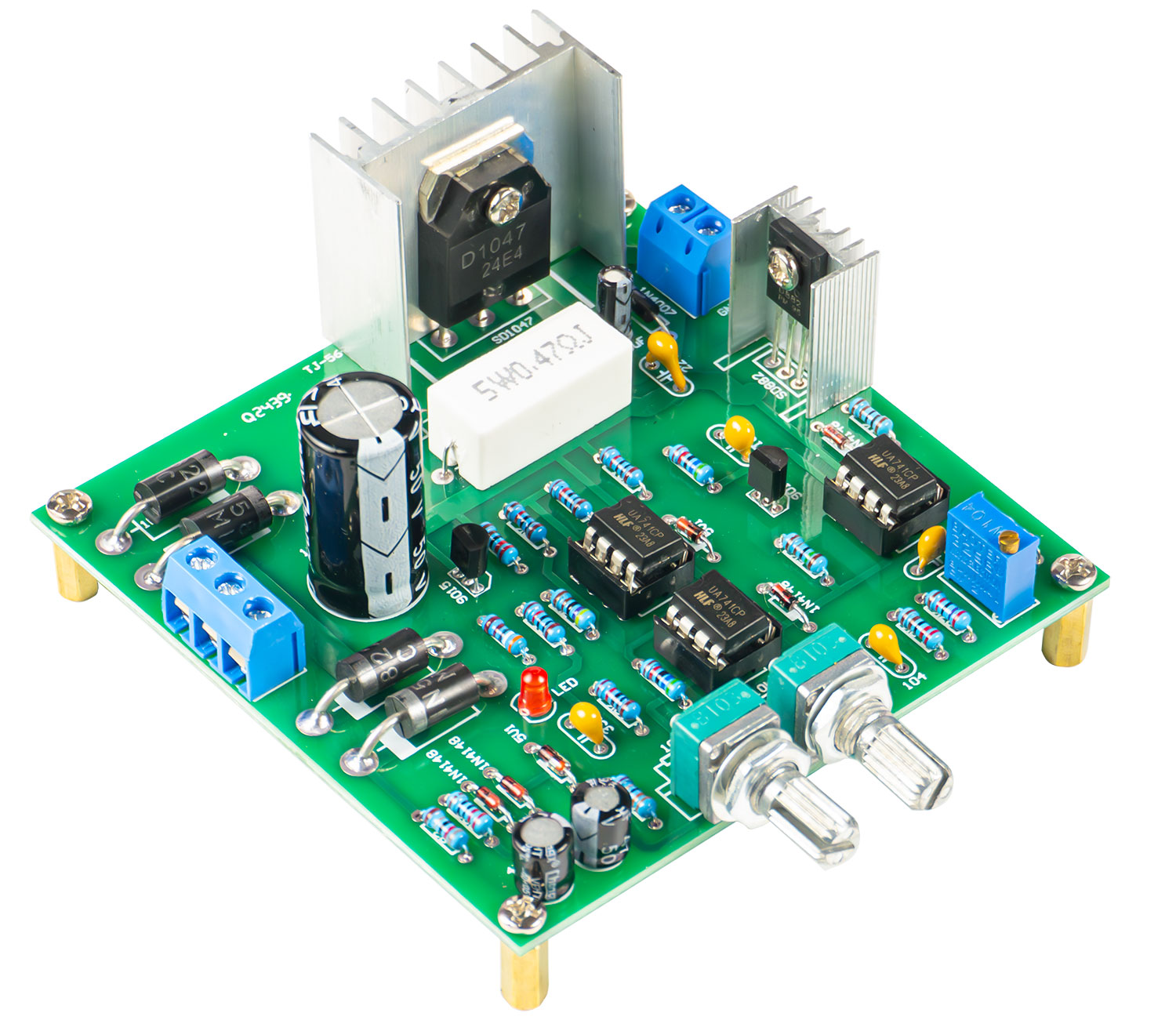

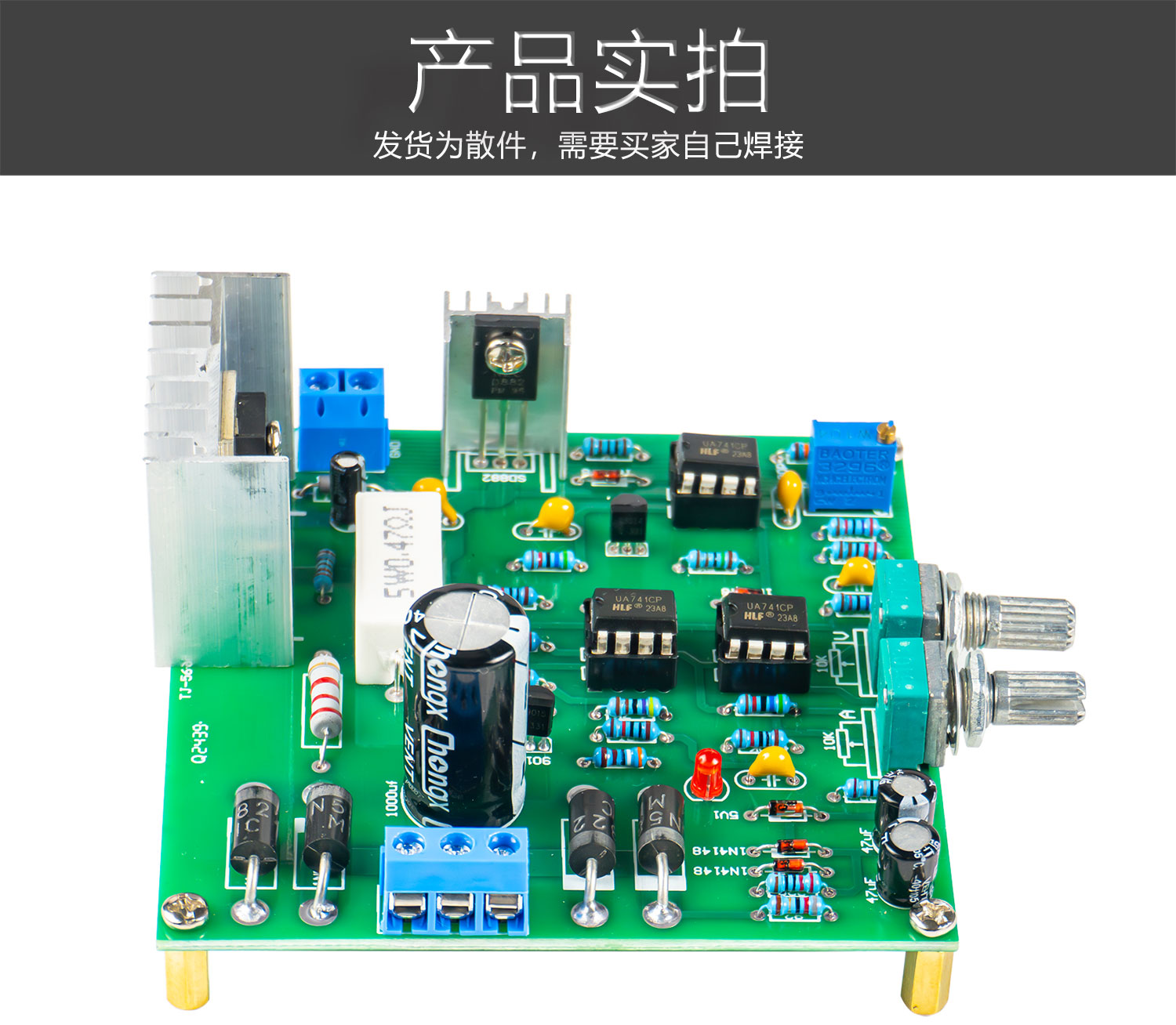

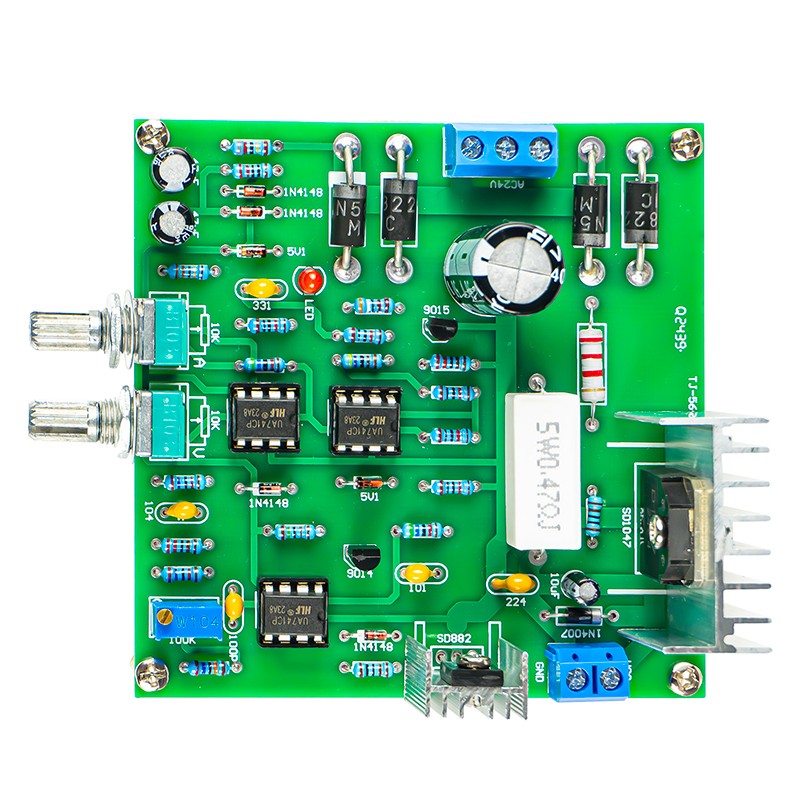

下图是安装后的成品图片:

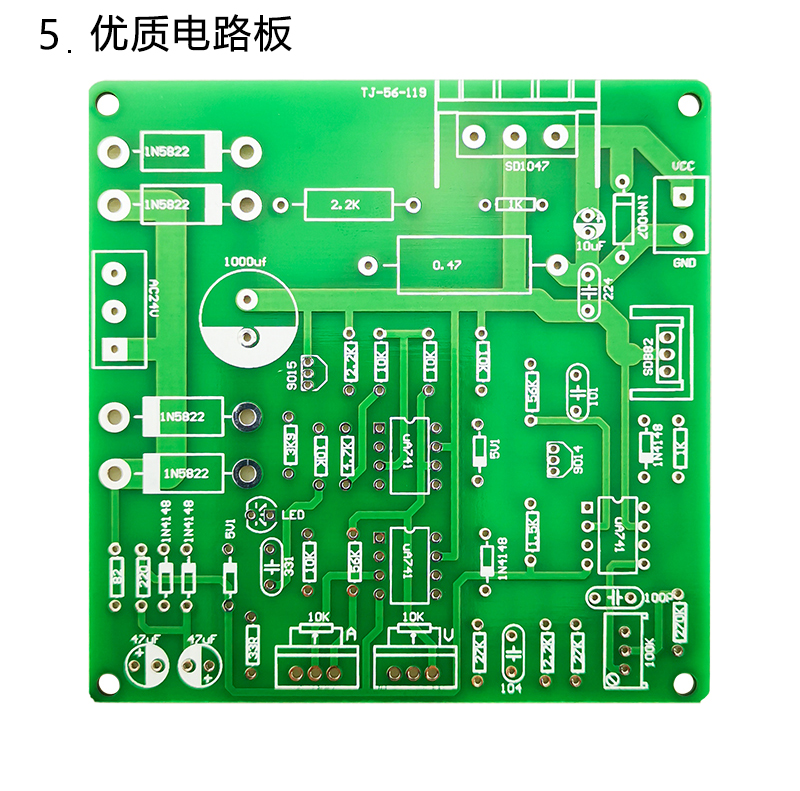

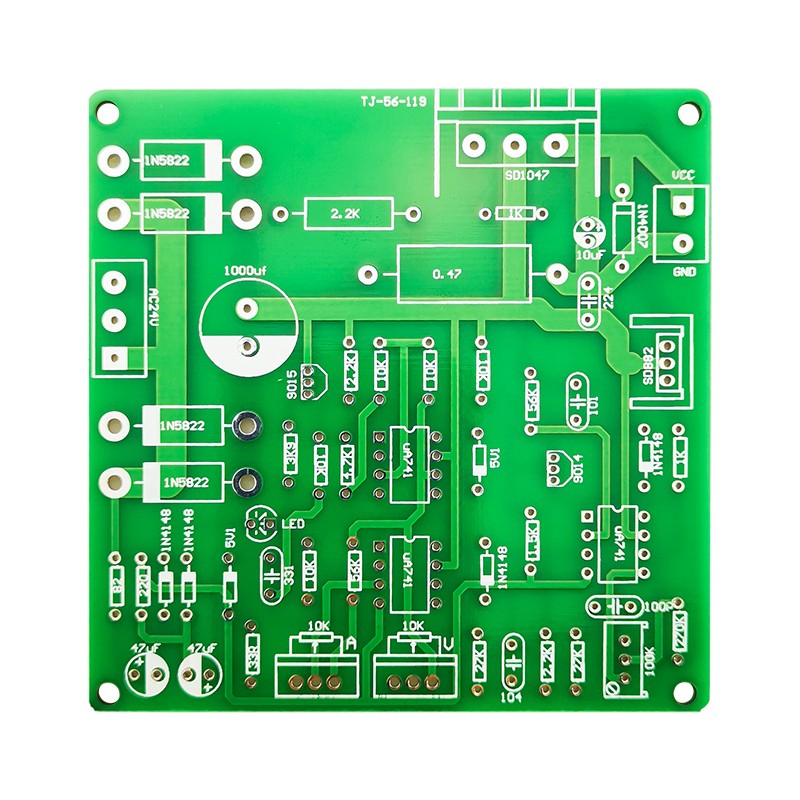

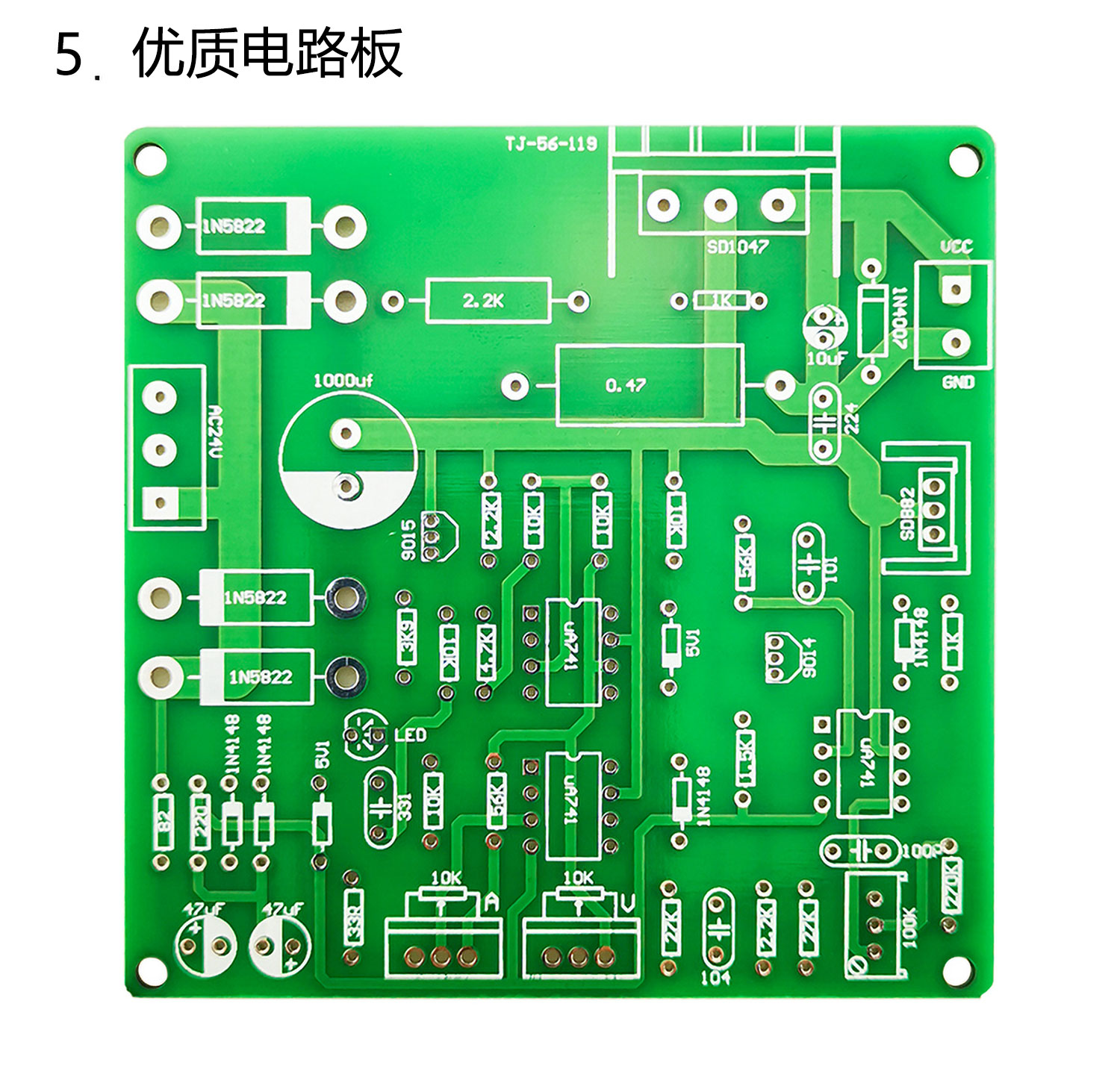

**的PCB电路板
属性 | 参数 |
---|---|
总库存 | 29982 件 |
商家编码 | TJ-56-119 |
商品重量 | 0 g |
每人限购 | 0 件 |
包邮政策 | 满38包邮(特殊地区除外) |
可否开票 | 可提供开票 |
可否保修 | 可提供保修 |
