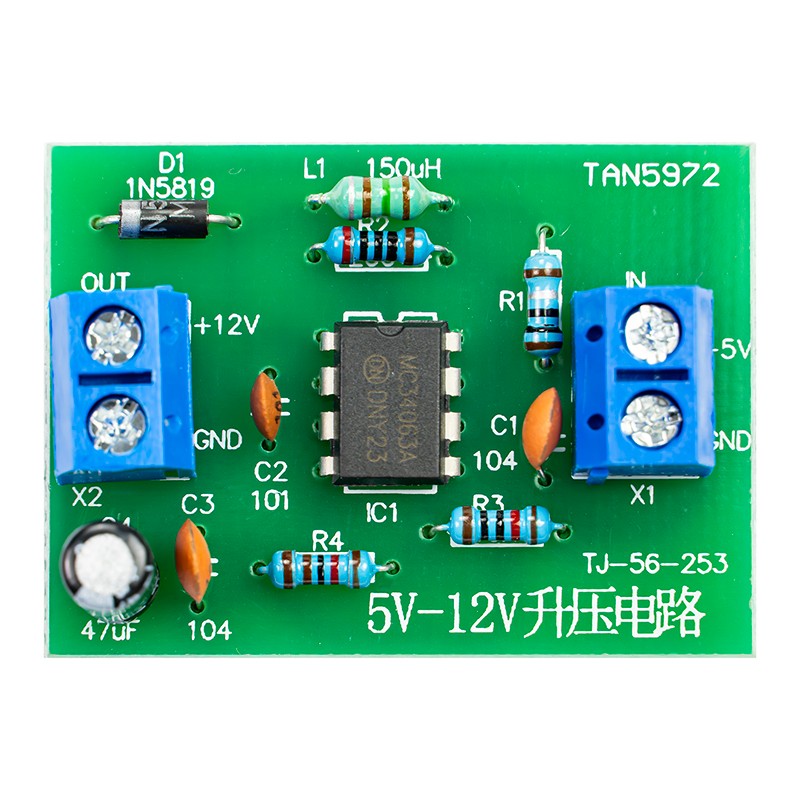

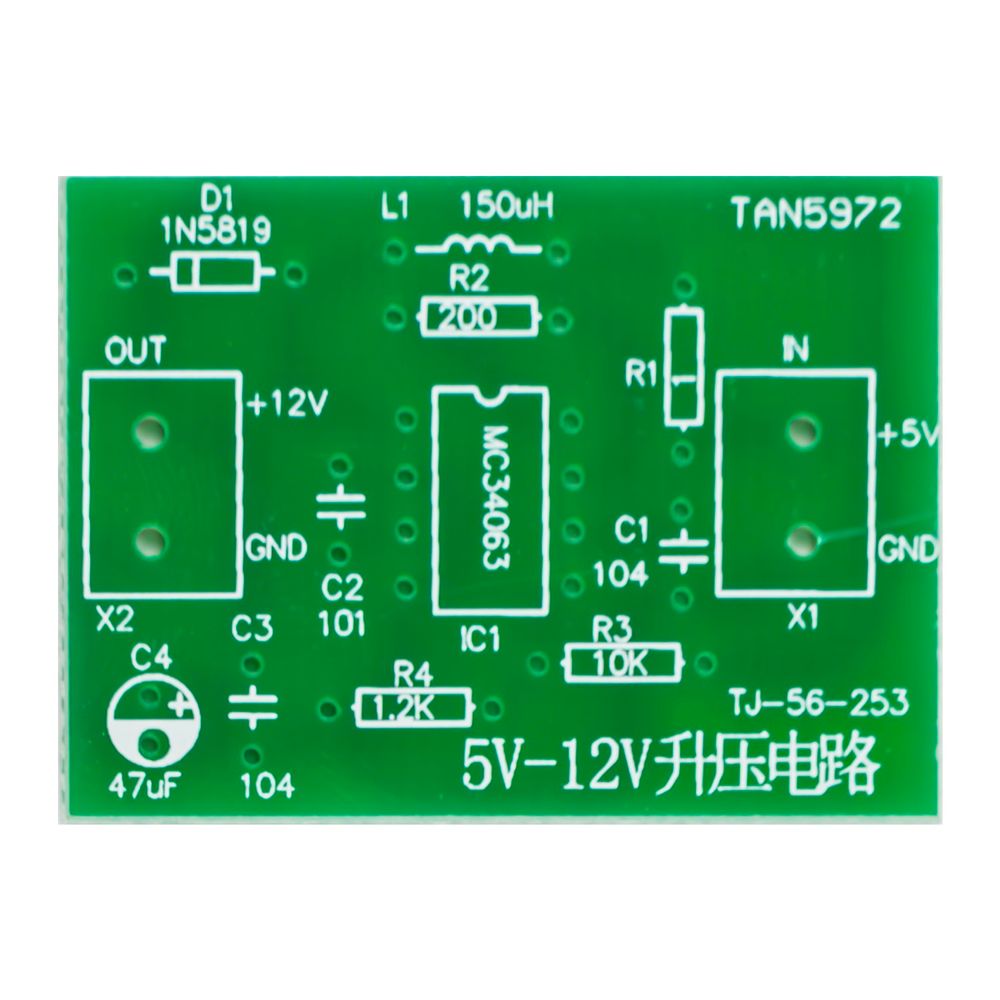

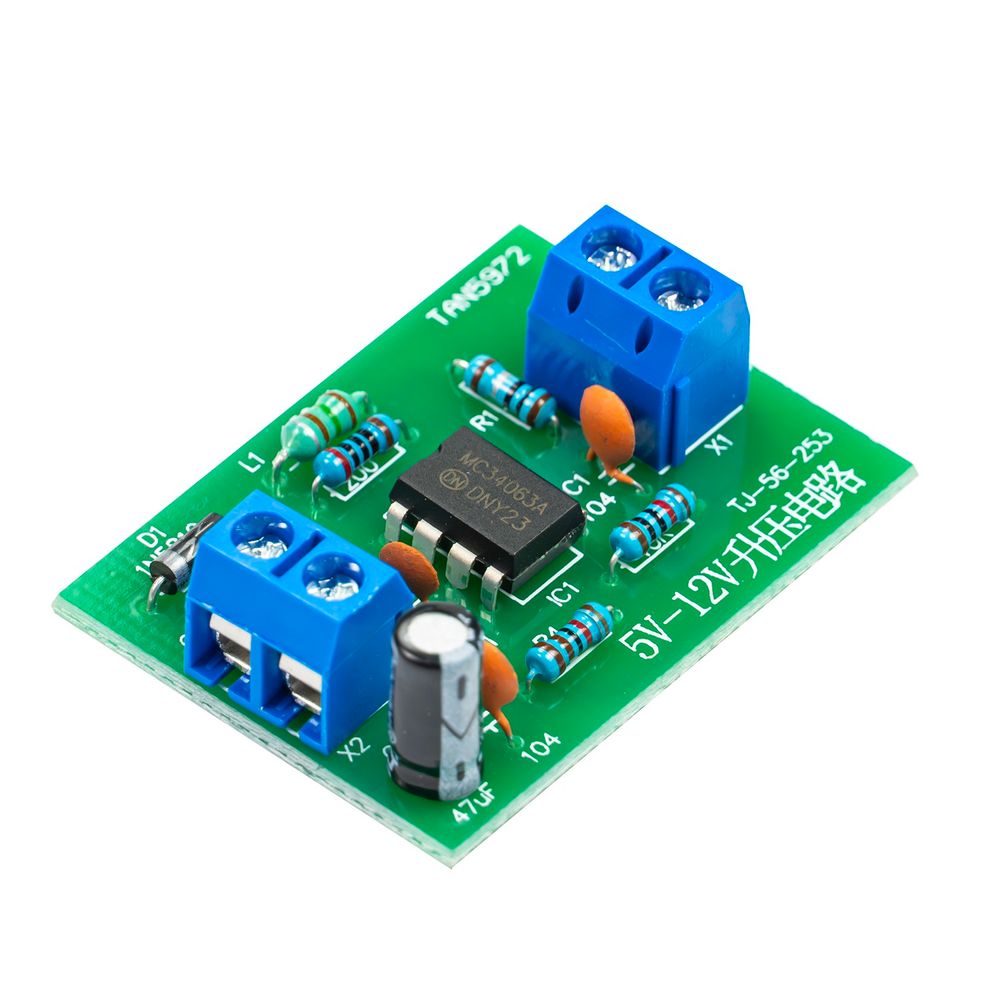

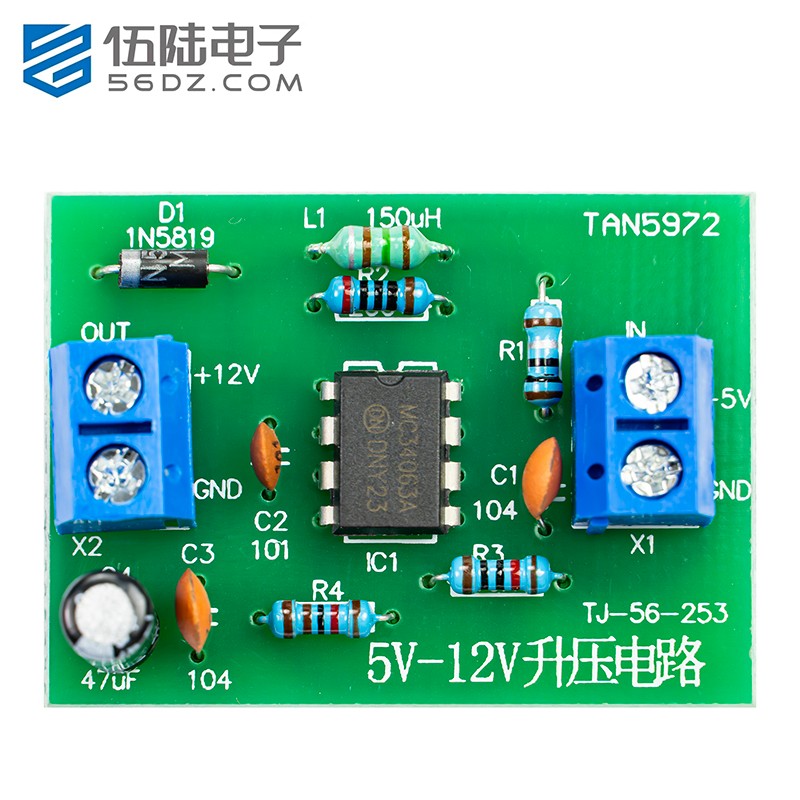

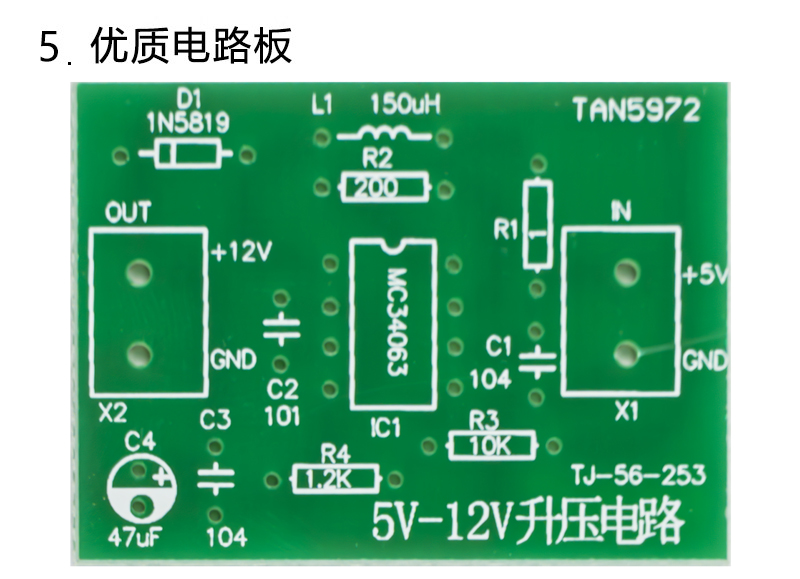

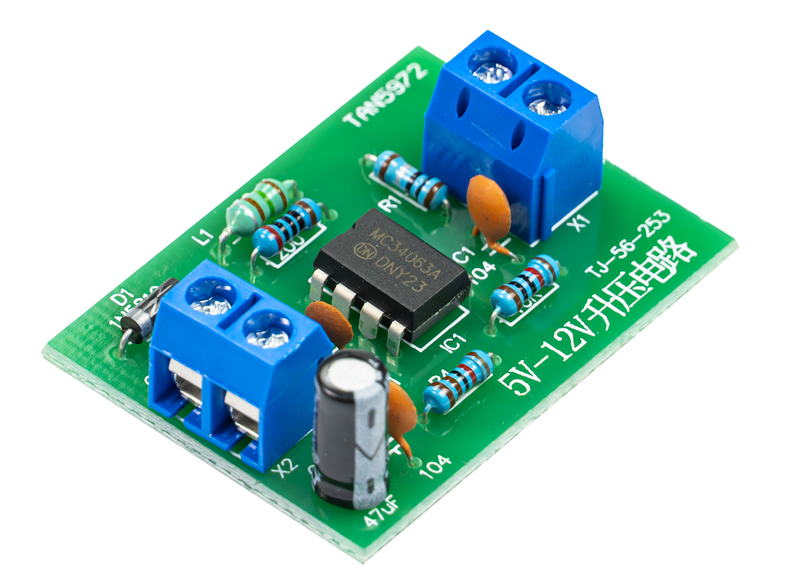

5V-12V升压电路板元件制作直流 DC/DC5V升12Vdiy电子焊接产品套件

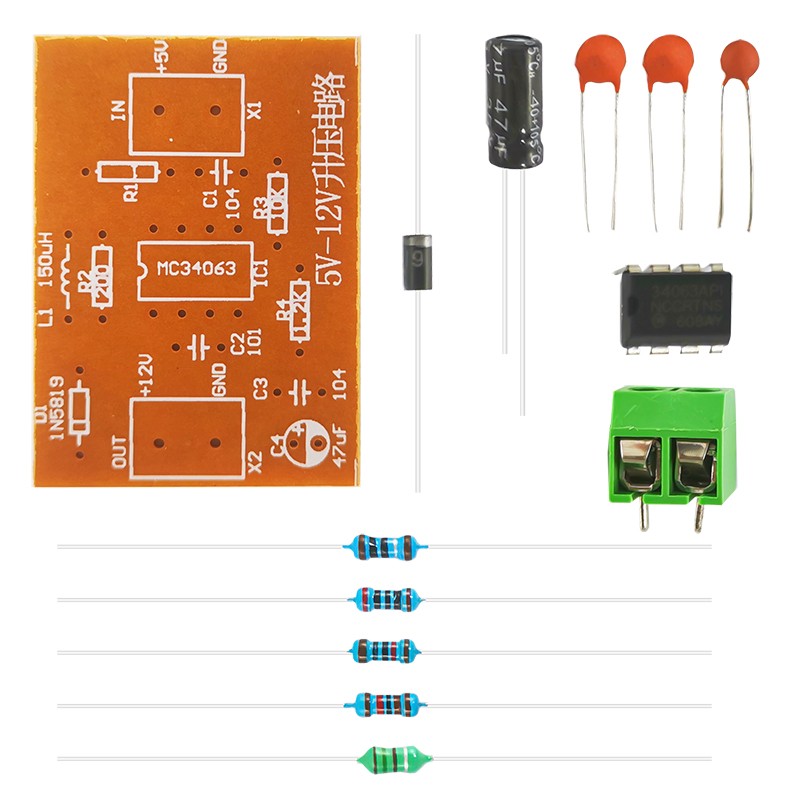

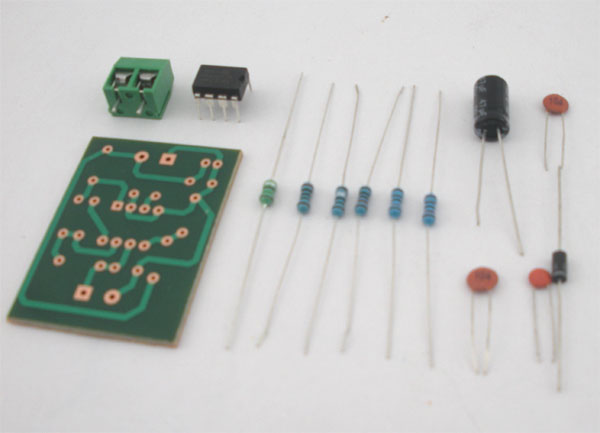

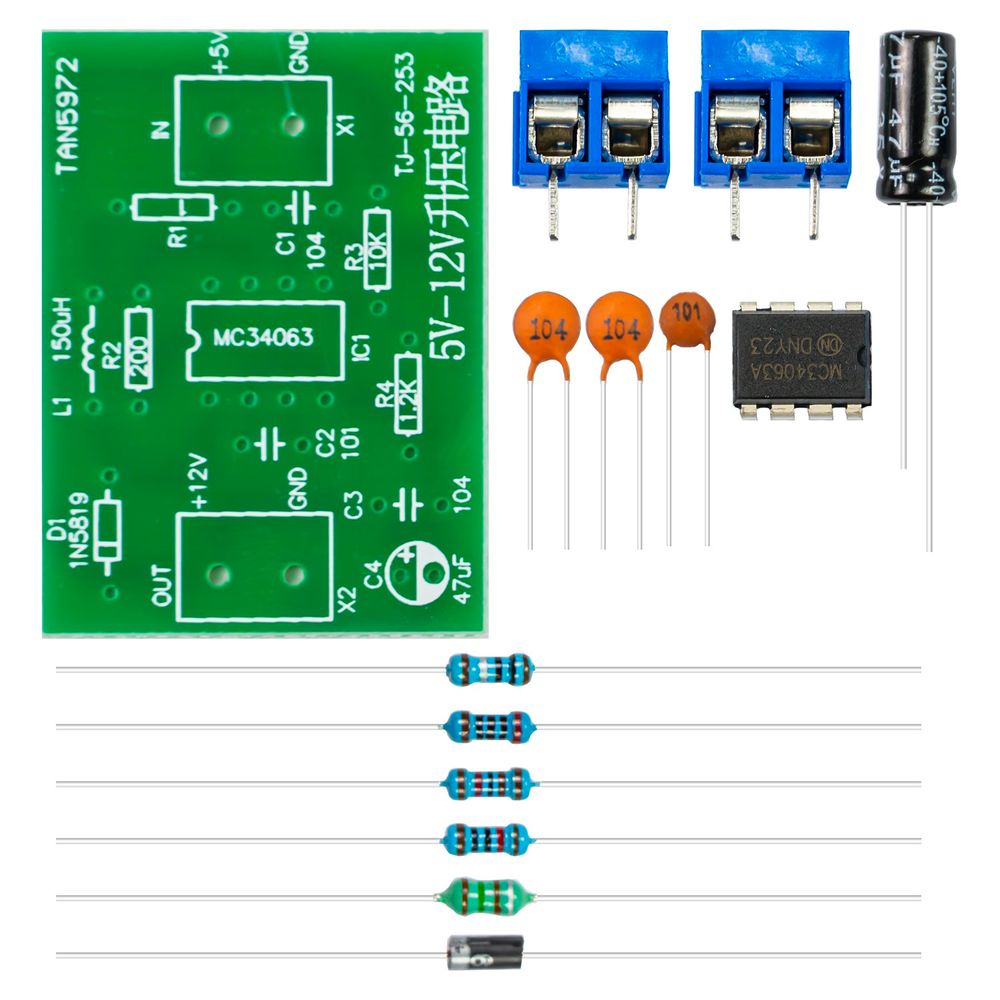

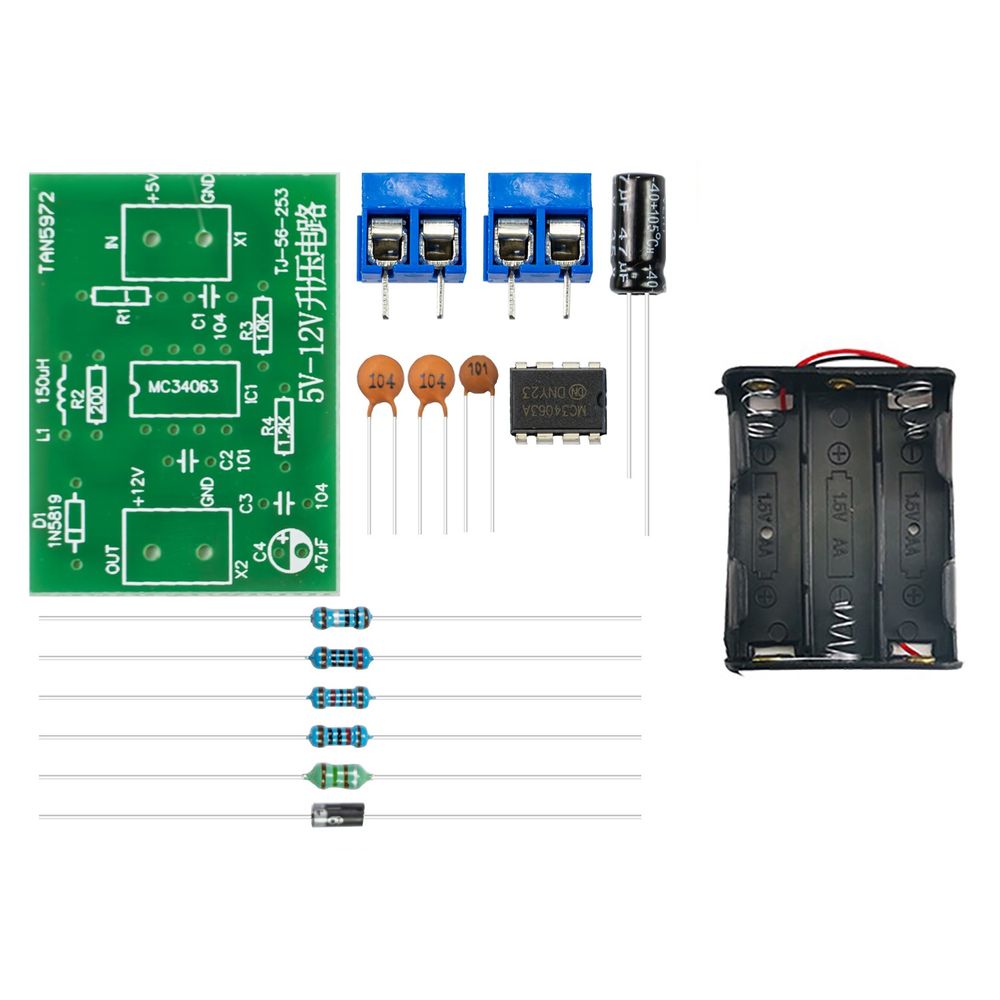

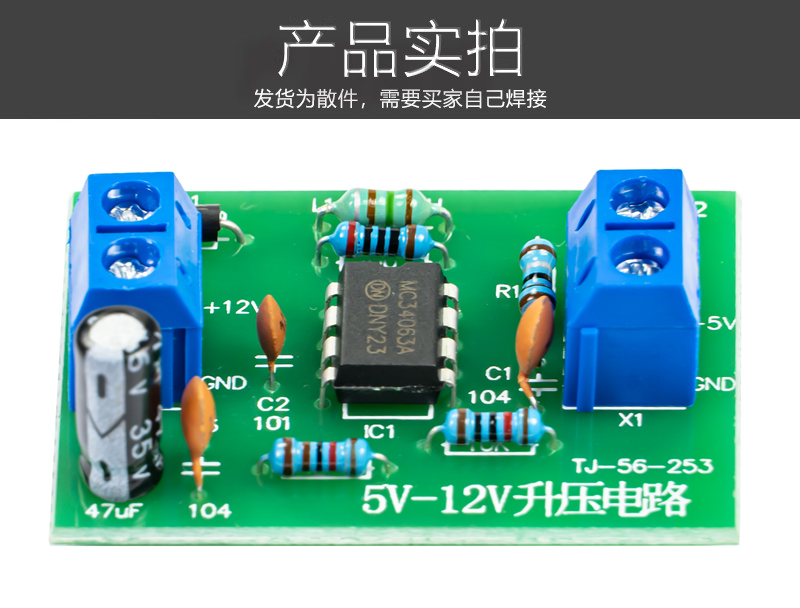

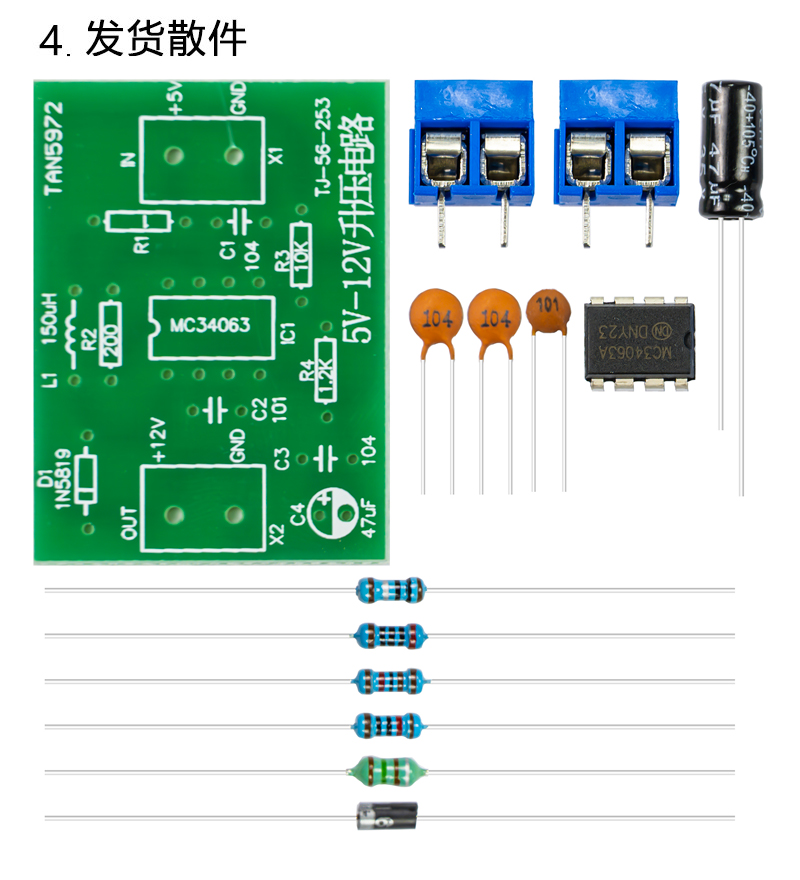

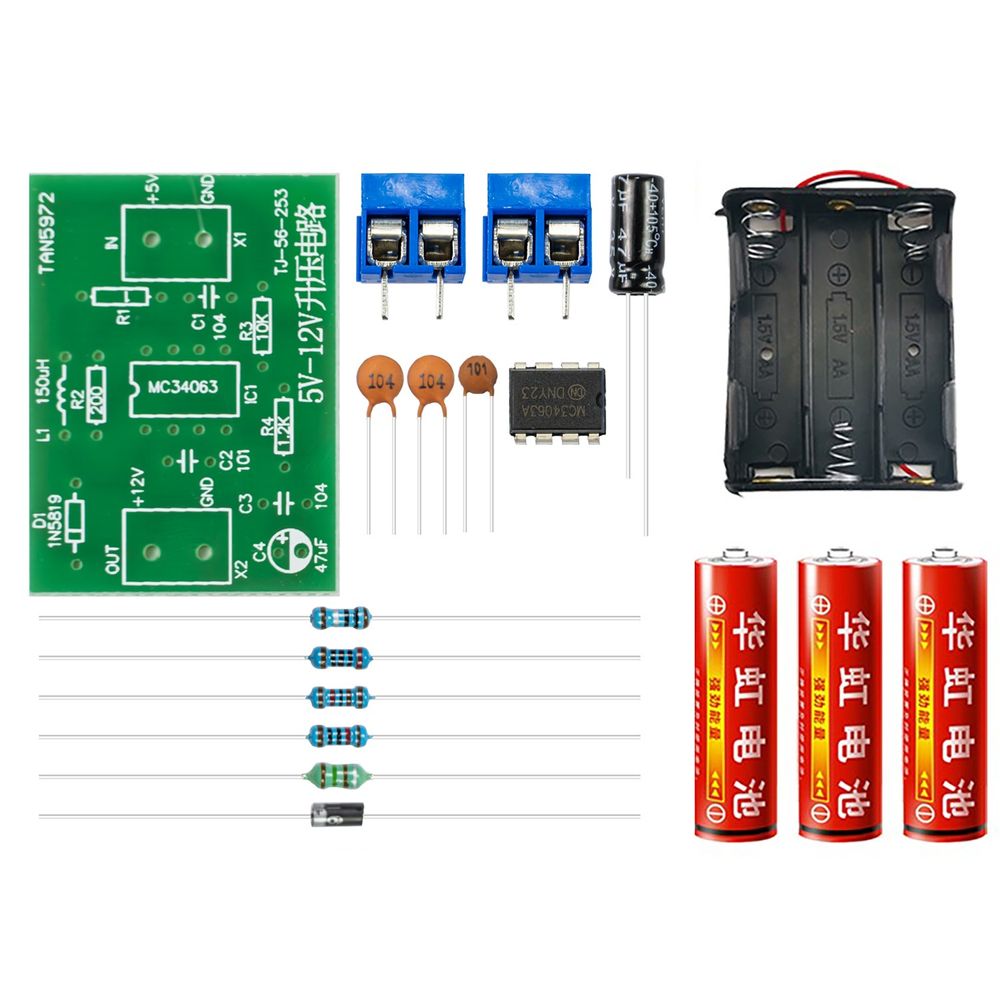

5V-12V升压电路套件 可将5V直流升压至12V， 电子制作散件。需要买家自己焊接安装。

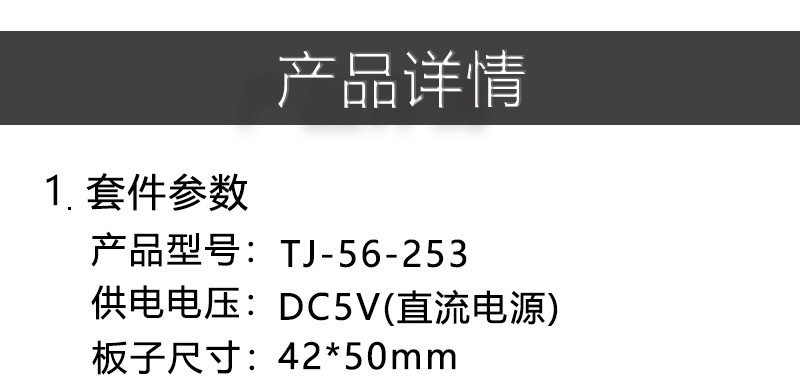

产品型号：TJ-56-253

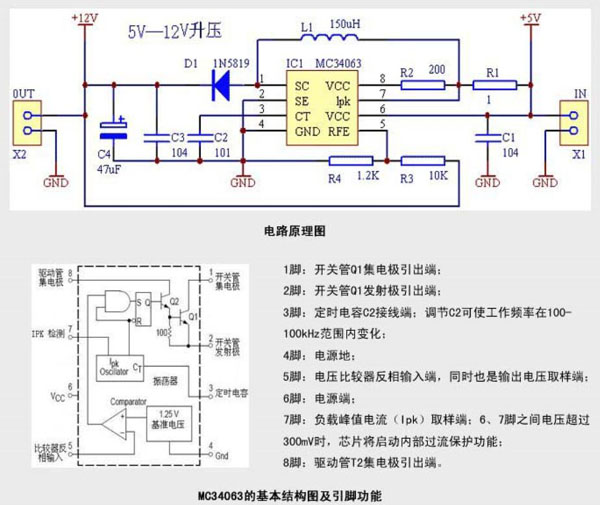

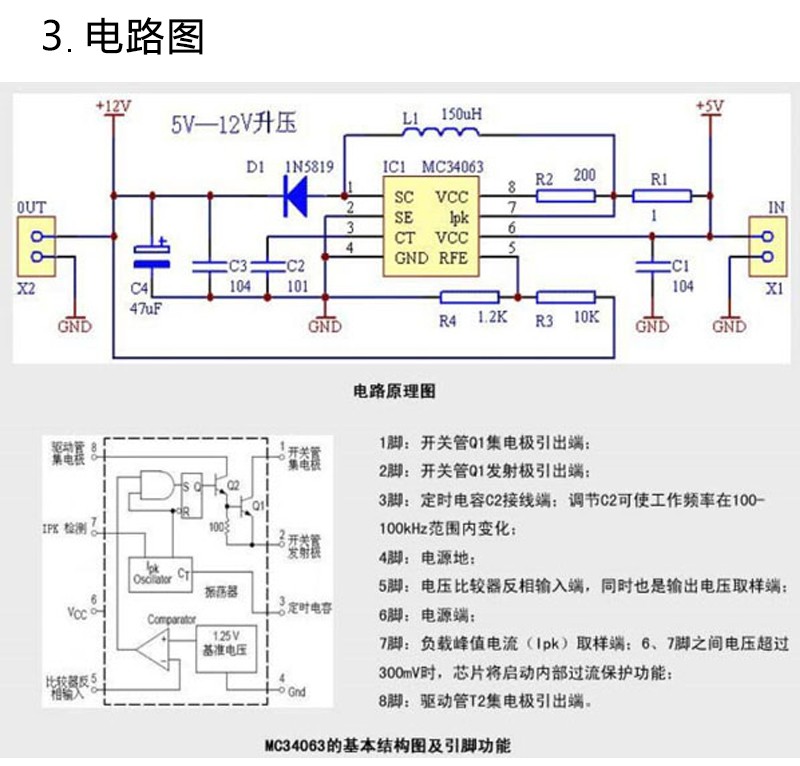

电路原理：

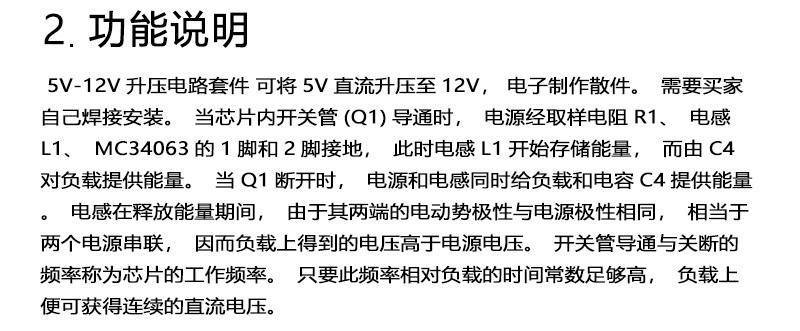

当芯片内开关管(Q1)导通时，电源经取样电阻R1、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C4对负载提供能量。当Q1断开时，电源和电感同时给负载和电容C4提供能量。电感在释放能量期间，由于其两端的电动势极性与电源极性相同，相当于两个电源串联，因而负载上得到的电压高于电源电压。开关管导通与关断的频率称为芯片的工作频率。只要此频率相对负载的时间常数足够高，负载上便可获得连续的直流电压。
| 属性 | 参数 |
|---|---|
| 总库存 | 29996 件 |
| 商家编码 | TJ-56-253 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
