酒精测试仪套件MQ-3酒驾检测传感器模块教学diy电子焊接产品套件

¥12.50-22.50

编码： TJ-56-276

有货 19981

折扣时间

套餐：

套件

套件+5V电源适配器

数量：

套件功能：酒精浓度报警电路此电路主要是由气敏传感器组MQ-3成的报警控制电路，当传感器MQ-3所处环境存在酒精蒸汽时，传感器的电导率将会随着酒精蒸汽浓度的增加而增大。通过测量传感器和固定电阻之间的串联分压，就可判断出环境中的酒精含量。

产品型号：TJ-56-276

工作电压：5-7.5V直流

PCB尺寸：6.2*3.6cm

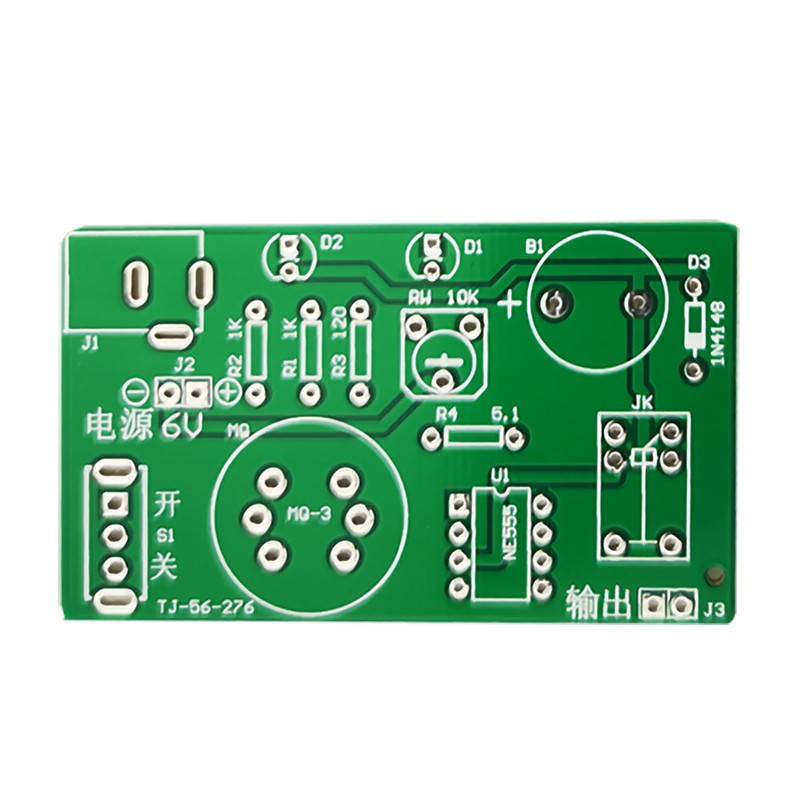

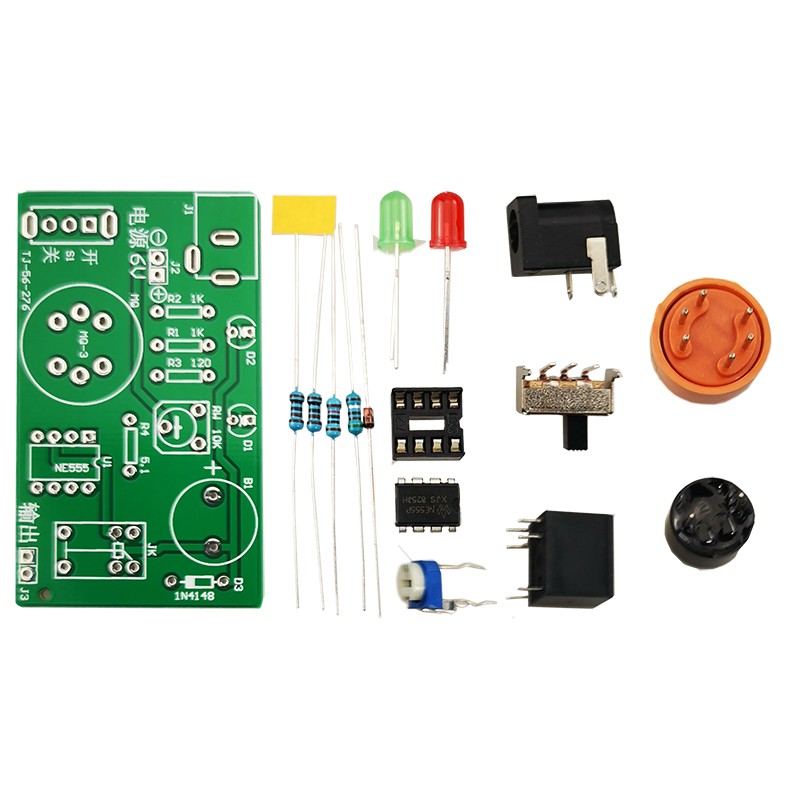

发货散件：

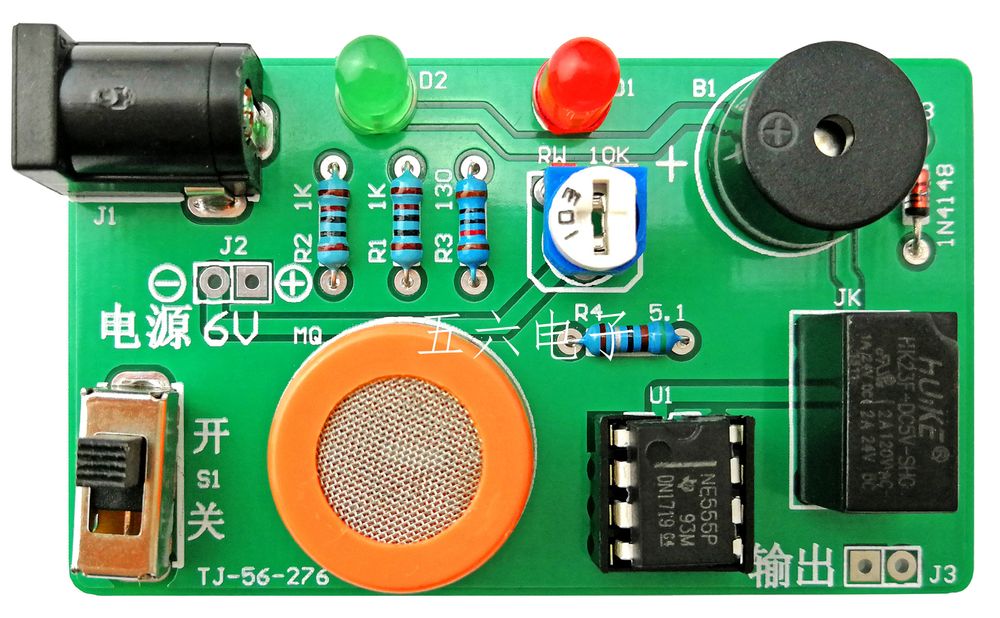

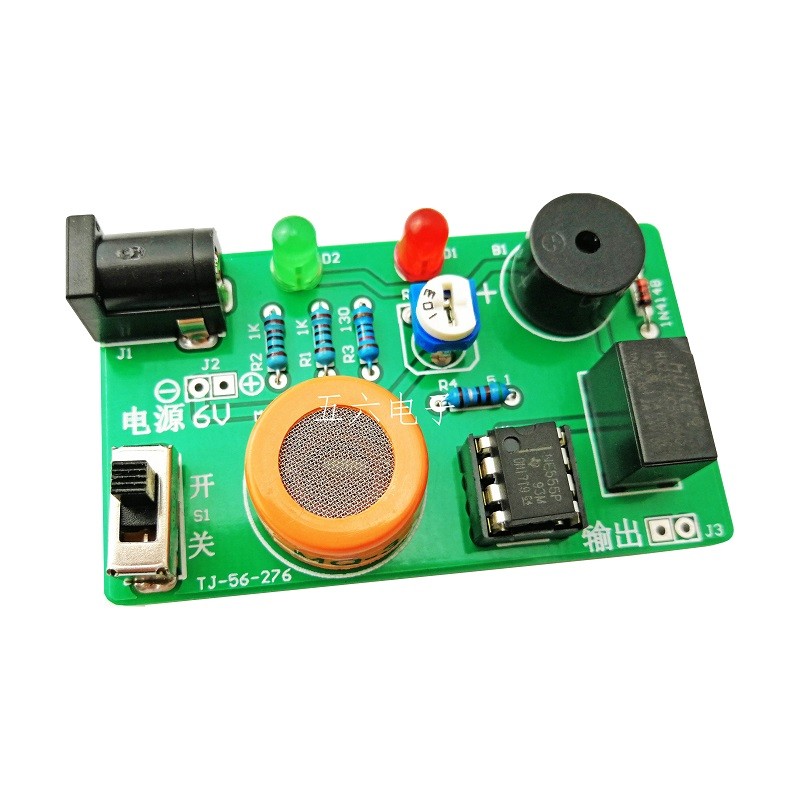

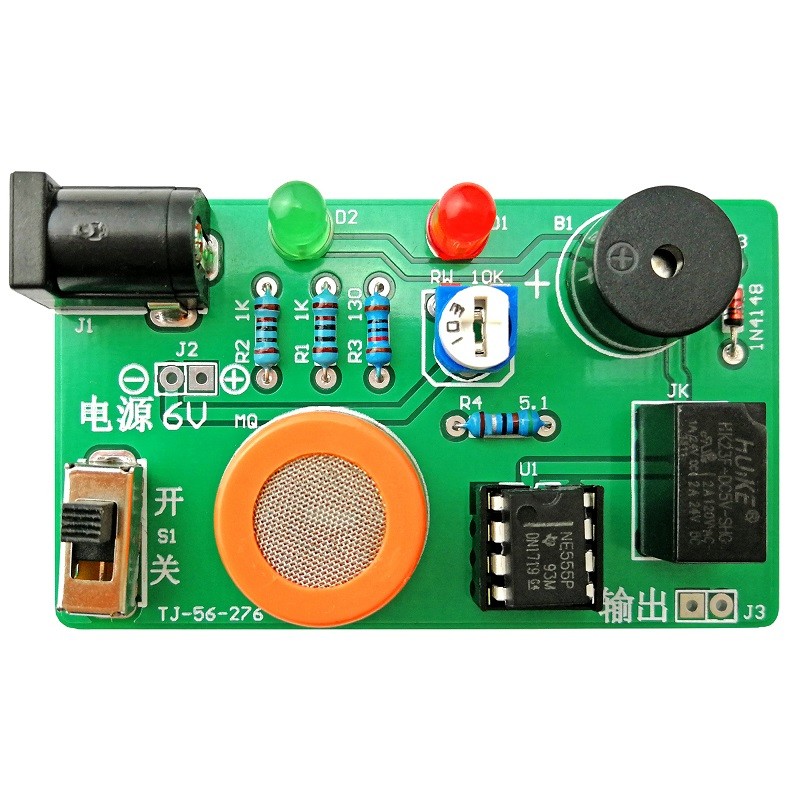

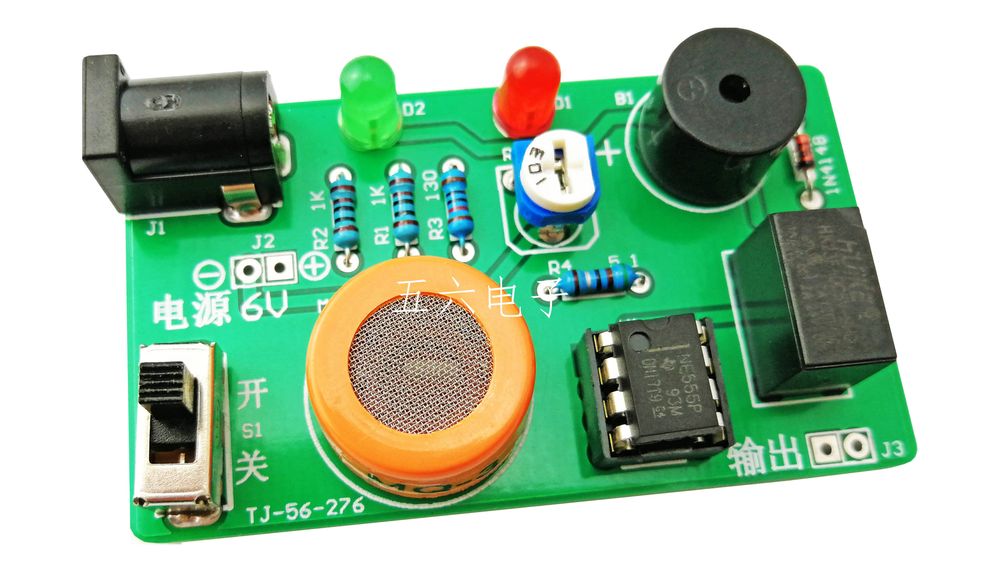

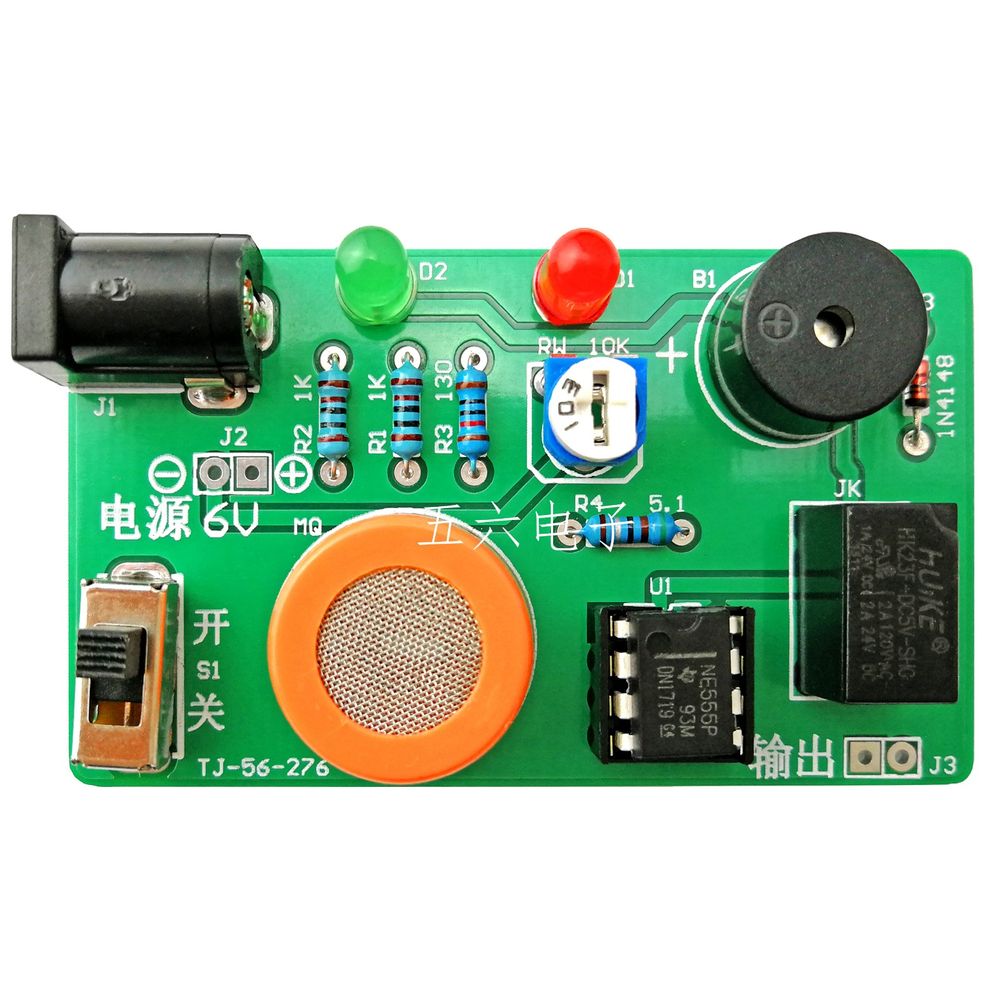

成品展示：

电路说明：

此电路供电可以用5-7.5伏直流电源，开关S1为电源开关，电阻R1和发光二极管D1用于电源指示，传感器MQ-3内部在工作时需要加热到一定温度，所以其内部安装有一段电热丝，电阻R4为电热丝的限流电阻，通电后MQ-3发热为正常现象。当MQ-3没有检测到酒精蒸汽，其内阻很大，R3，RW的压降很低，NE555的2脚电压低于触发电压(VCC/3),其3脚输出高电平，D2熄灭，蜂鸣器不发声，继电器不动作。当MQ-3检测到酒精蒸汽时，内阻下降，R3，RW的电压升高，NE555的2脚电压高于触发电压，3脚变成低电平，D2导通发光，蜂鸣器流过电流开始发声，继电器中电磁线圈通电吸引开关动作。从而实现检测报警功能。可调电阻RW用于调节检测灵敏度。此电路利用的是NE555内部的第二比较器检测电压变化，利用其内部的触发器消抖。NE555的7脚和5脚未使用，处于悬空状态。继电器的输出端J3可以用于控制其他电器，比如排风扇，在酒精浓度**标时启动排风扇，浓度下降后关闭排风扇，实现自动控制。二极管D3用于消除继电器线圈通断时产生的感应电动势。电源供电接口可以为DC插头，也可以用线直接在J2位置处，注意正负极标志，DC插头供电内正外负。

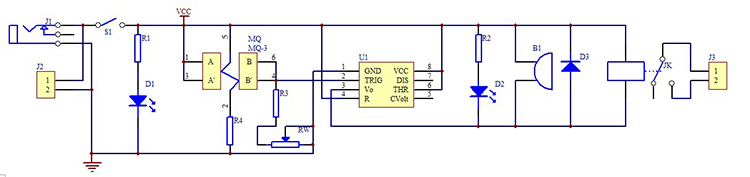

电路图：
