一、套件名称：热释红外传感器防盗电路

套件为散件，需要买家自己焊接组装。与职业学校电子专业配套。可用于职业院校电子信息、机电等专业学生教学实训，也可用于电子爱好者装配使用。

产品型号：TJ-56-174

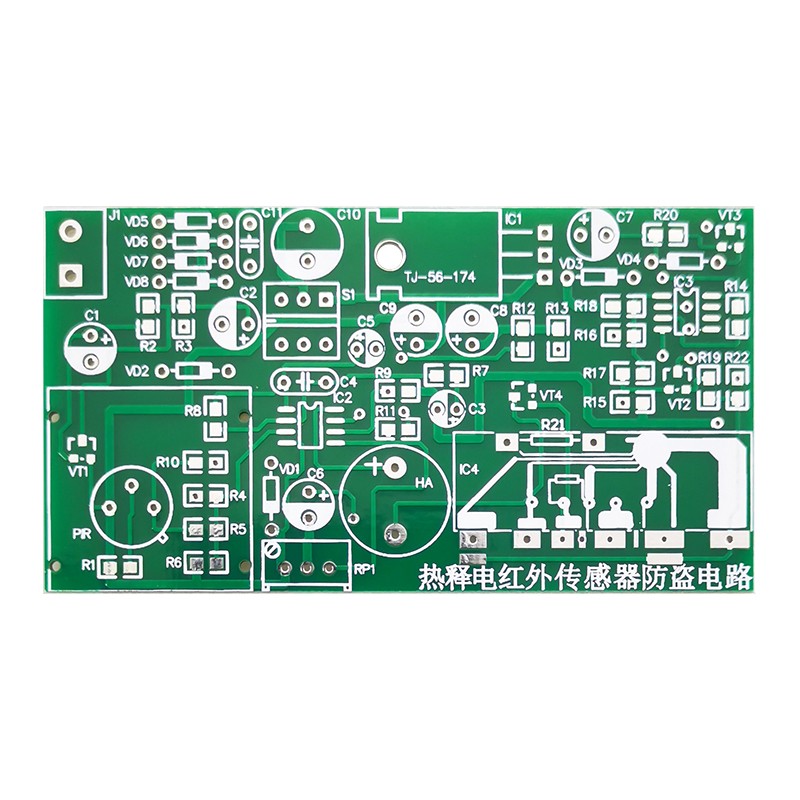

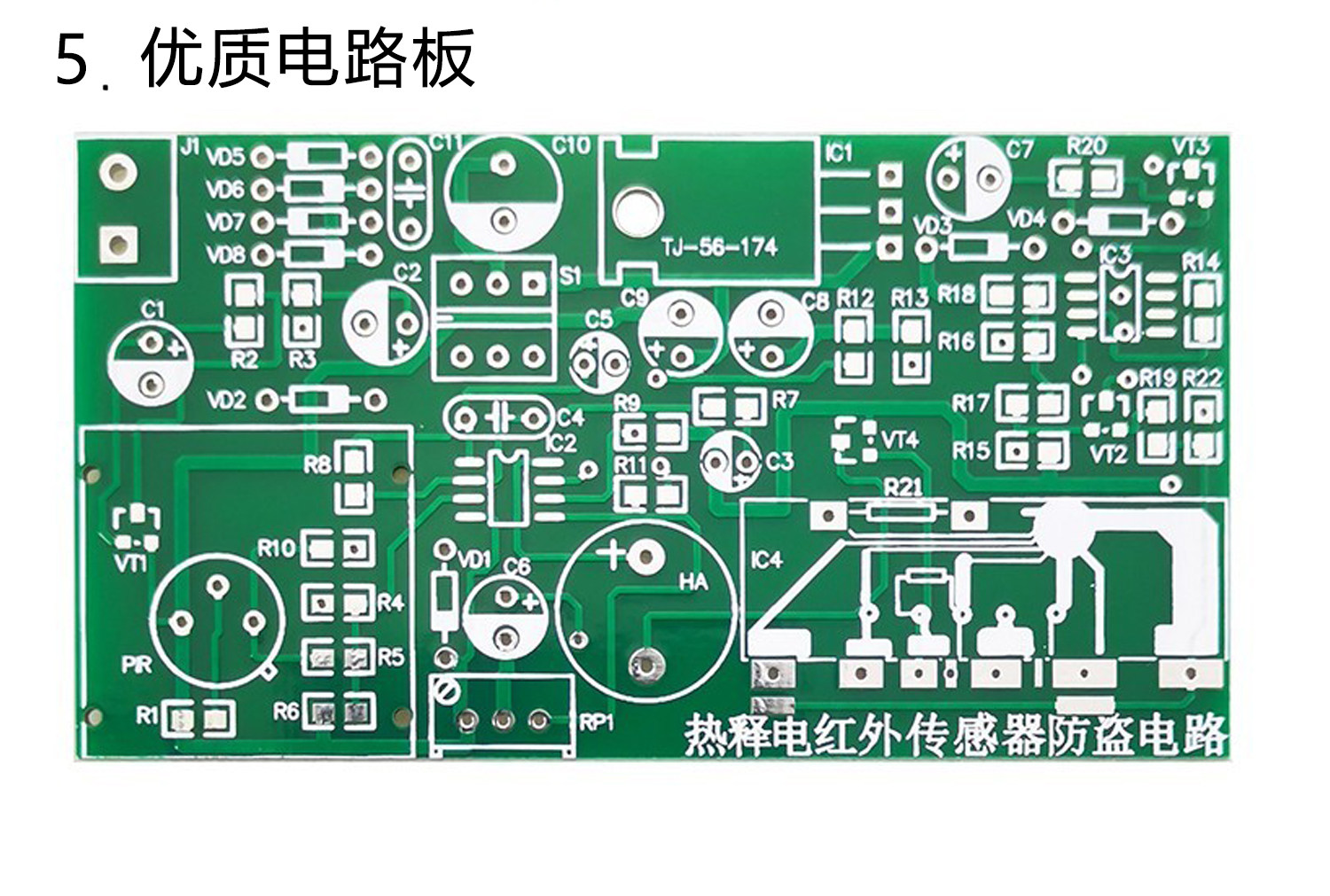

电路板尺寸：82*44mm

供电电压：12V直流电源

本套件资料丰富，含评价参考、调试说明等

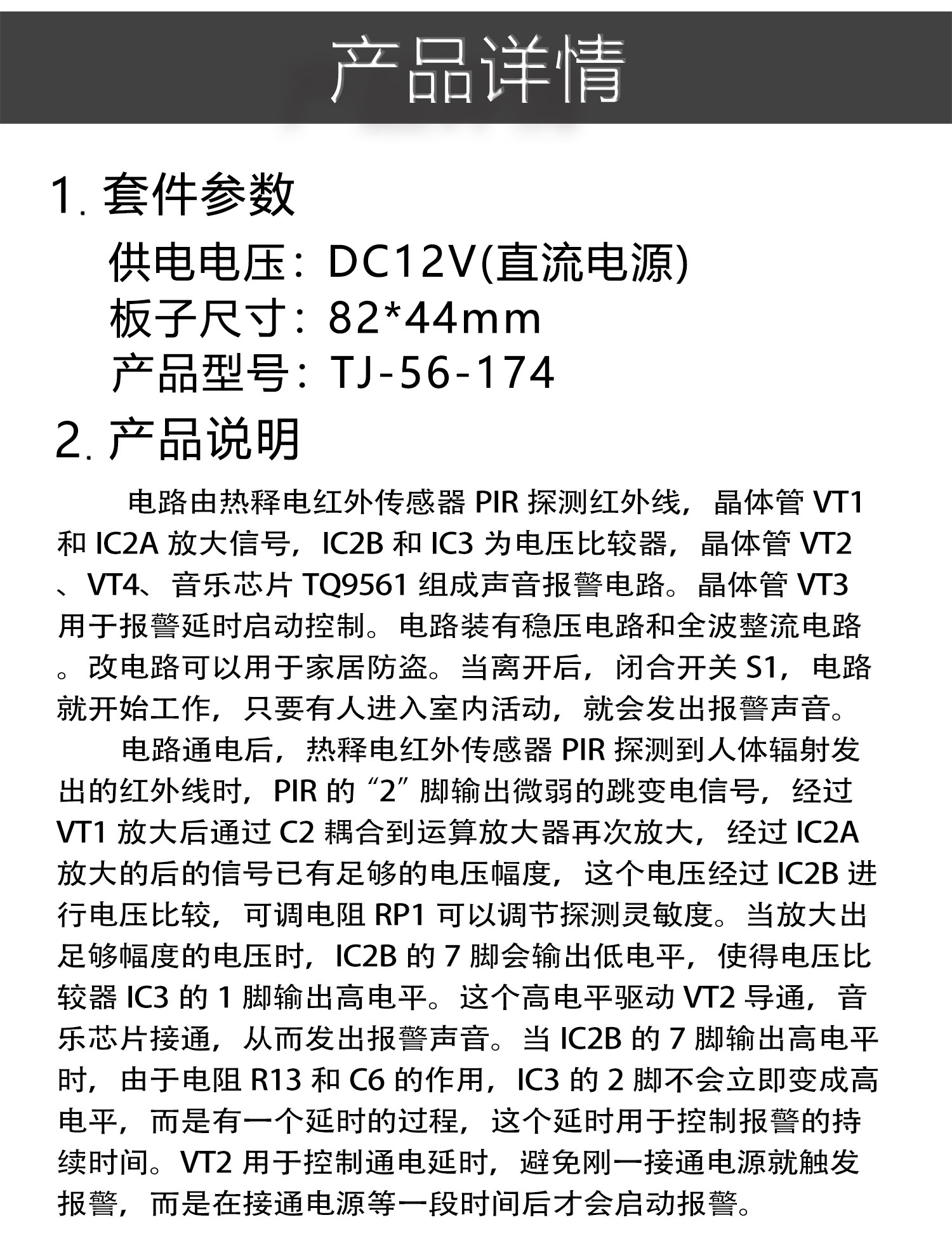

二、套件功能：

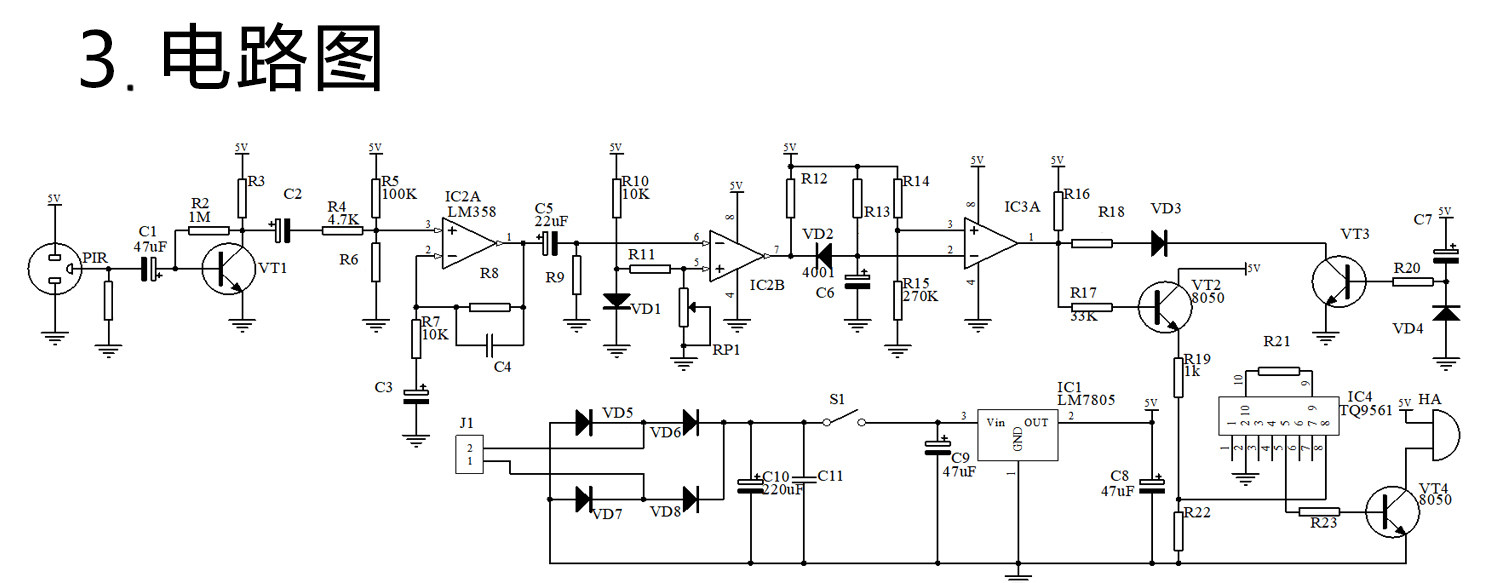

热释电红外传感器防盗电路由热释电红外线传感器PIR、集成运放LM358、电压比较器LM393、110报警电路及开机延时电路等组成。该电路可用作家居防盗。在家人离开居室时，把开关K1闭合，电路便开始工作。只要有人进入室内一段时间后，便会发声报警。

1、电路通电后，热释电红外传感器PIR探测到前方人体辐射出的红外线信号时，由PIR“2”脚输出微弱的电信号，经过晶体管VT1放大后，通过C2输入到运算放大器IC2A的“3”脚进行高增益低噪声放大，再由IC2A的“1”脚输出信号。

2、IC2B在电路中作为电压比较器，它的“5”脚由R10、VD1提供基准电压，当IC2A的“1”脚输出的信号到IC2B的“6”脚时，“5”、“6”脚输入的电压进行比较，如果此时的“6”脚电压比“5”脚高，IC2B的“7”脚由原来的高电平变为低电平。此时C6通过VD2放电，使IC3的“2”脚变为低电平，如果“2”脚的电压比“3”脚由电阻R14、R15分压提供的基准电压低，则IC3的“1”脚变为高电平，晶体管VT2导通，音乐芯片IC4获得电压，其“2”脚输出的音频信号经过晶体管VT4放大后，驱动蜂鸣器BELL发出110报警的声音。

3、当人离开探测区时，IC2B的“7”脚变为高电平，VD2截止，C6有一个充电时间（30秒），使得蜂鸣器延时报警30秒钟。

4、VT3、R20与C7组成开机延时电路，时间约2分钟（应大于延时报警时间），以防止开机时立即报警，让人有时间离开现场，也可防止在停电后来电时造成误动作。

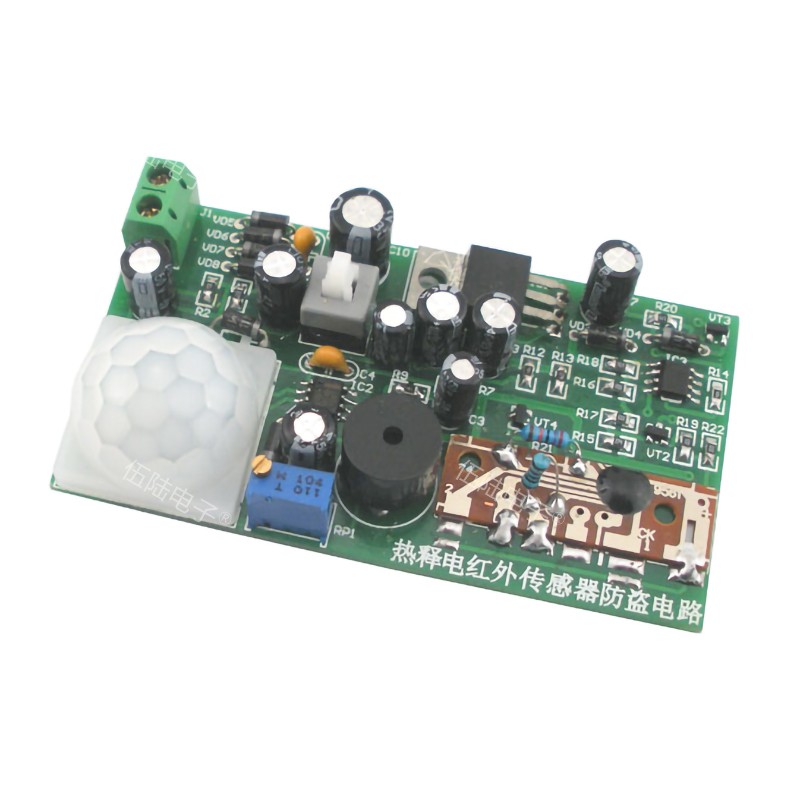

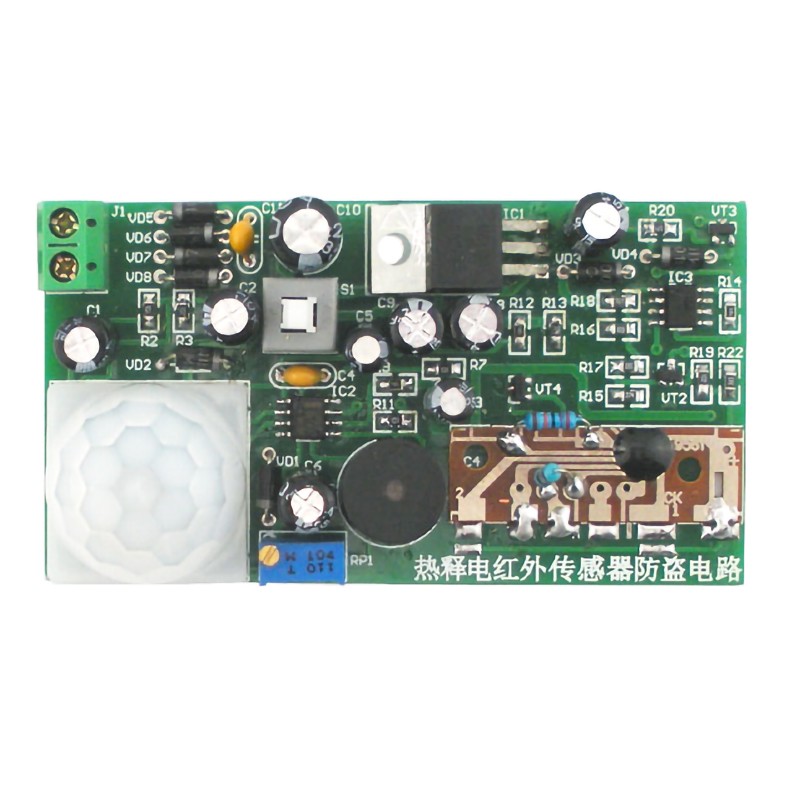

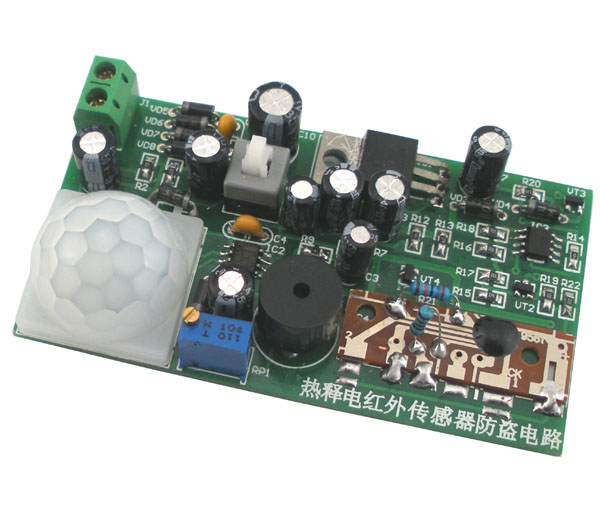

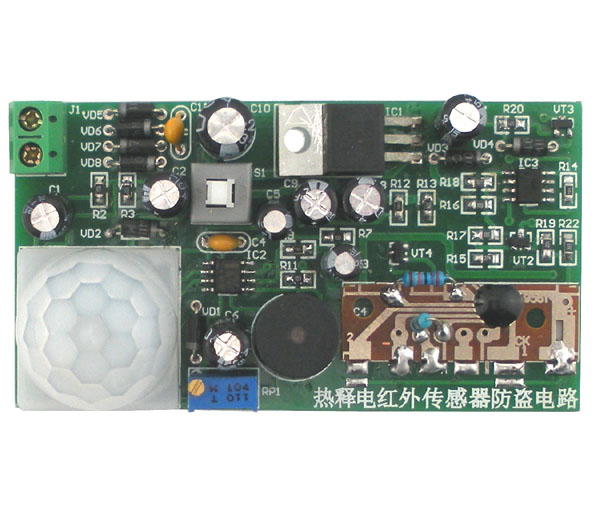

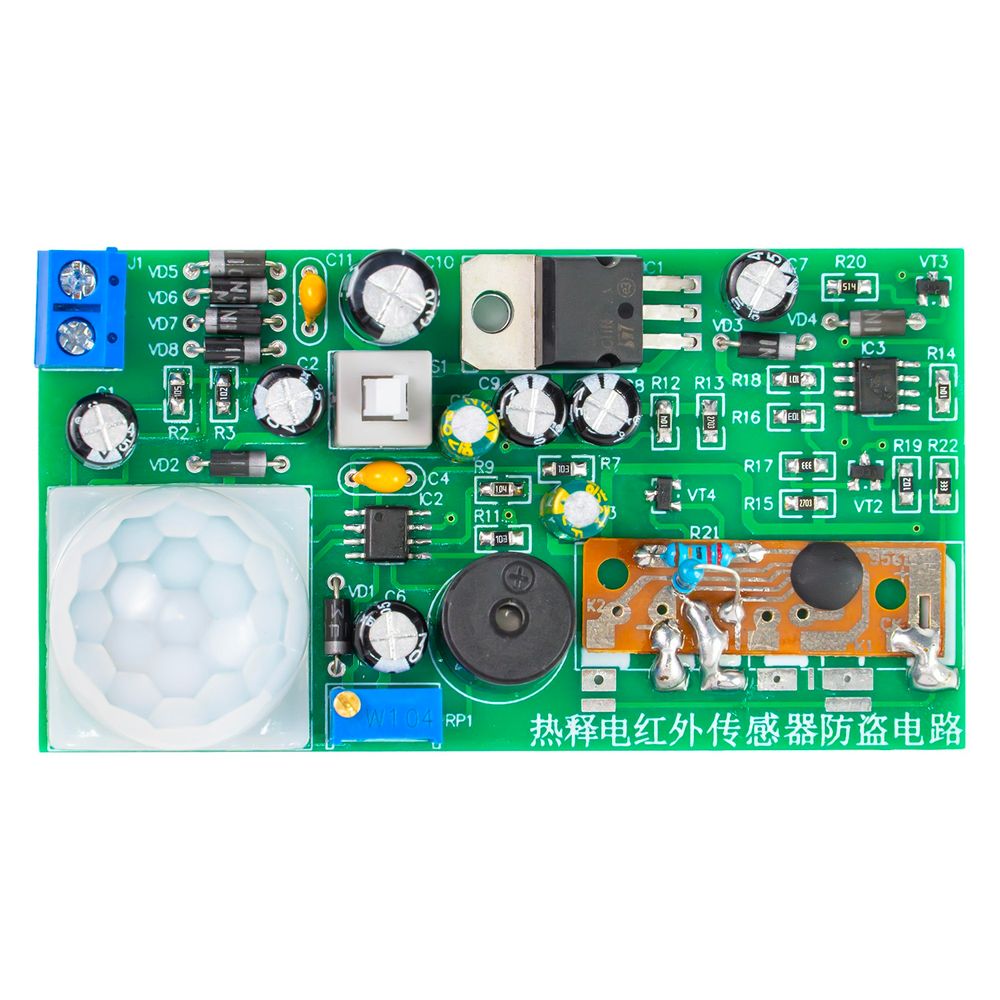

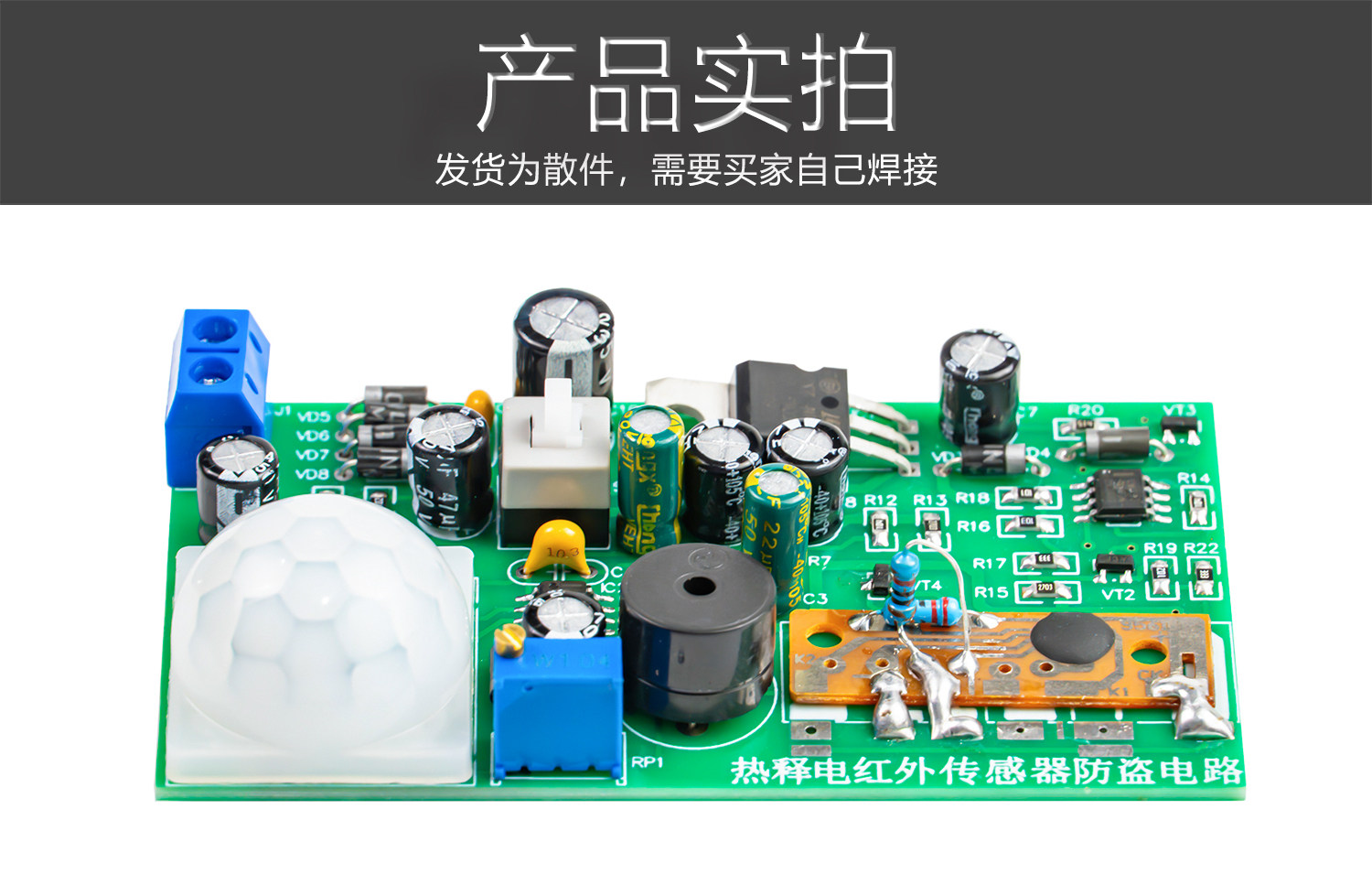

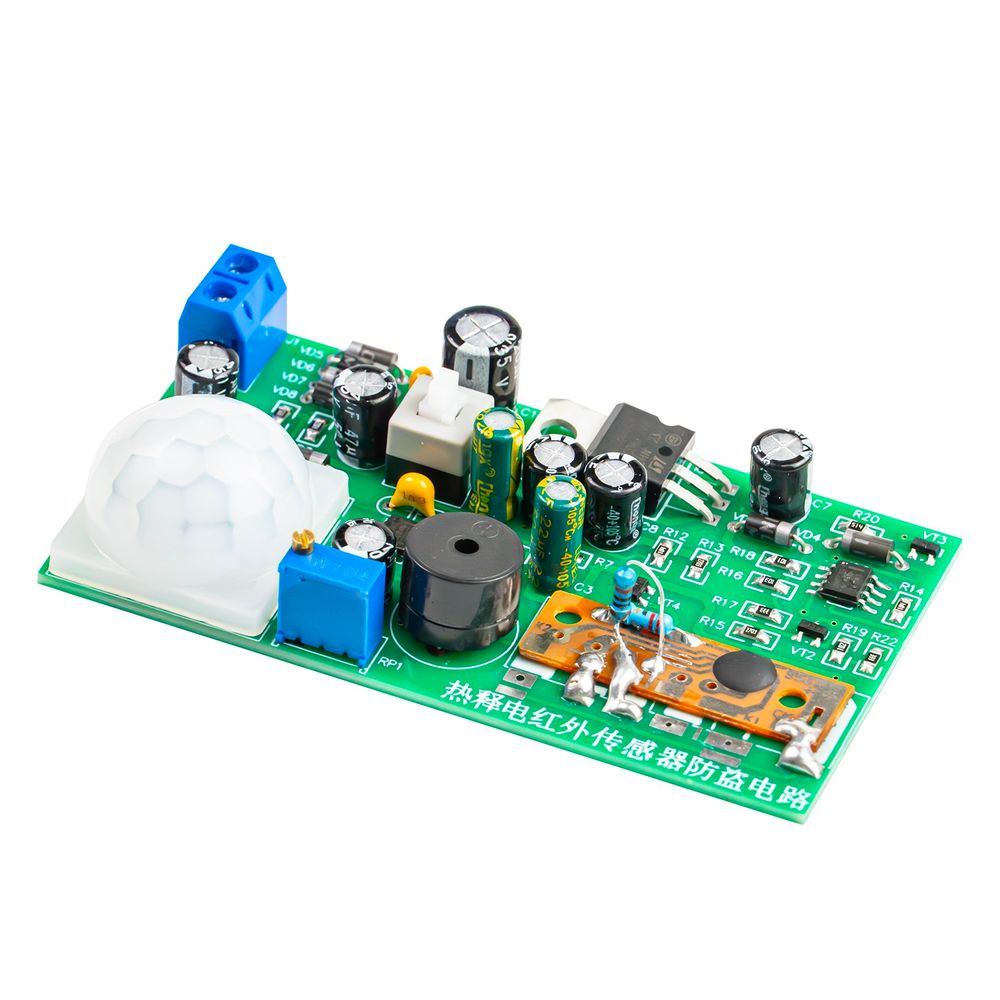

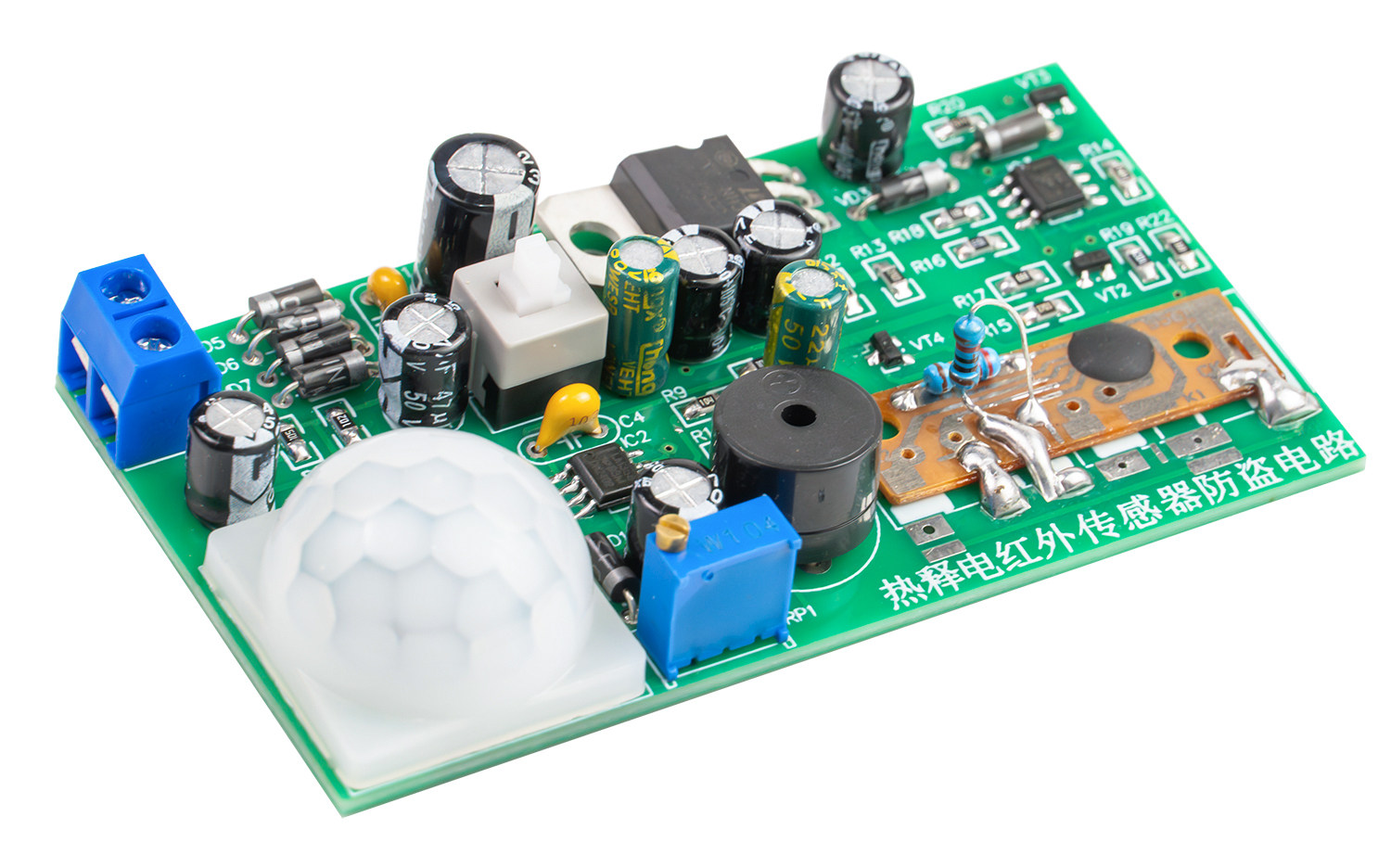

三、装配好的成品图片：

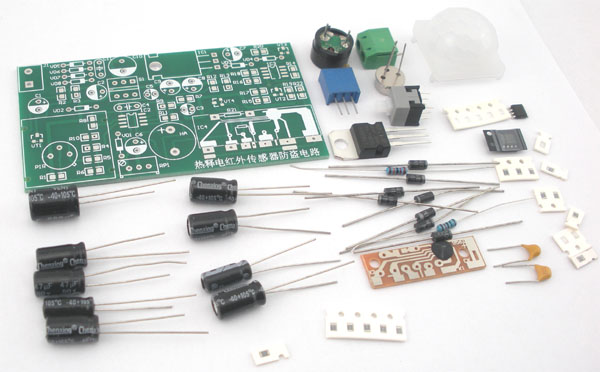

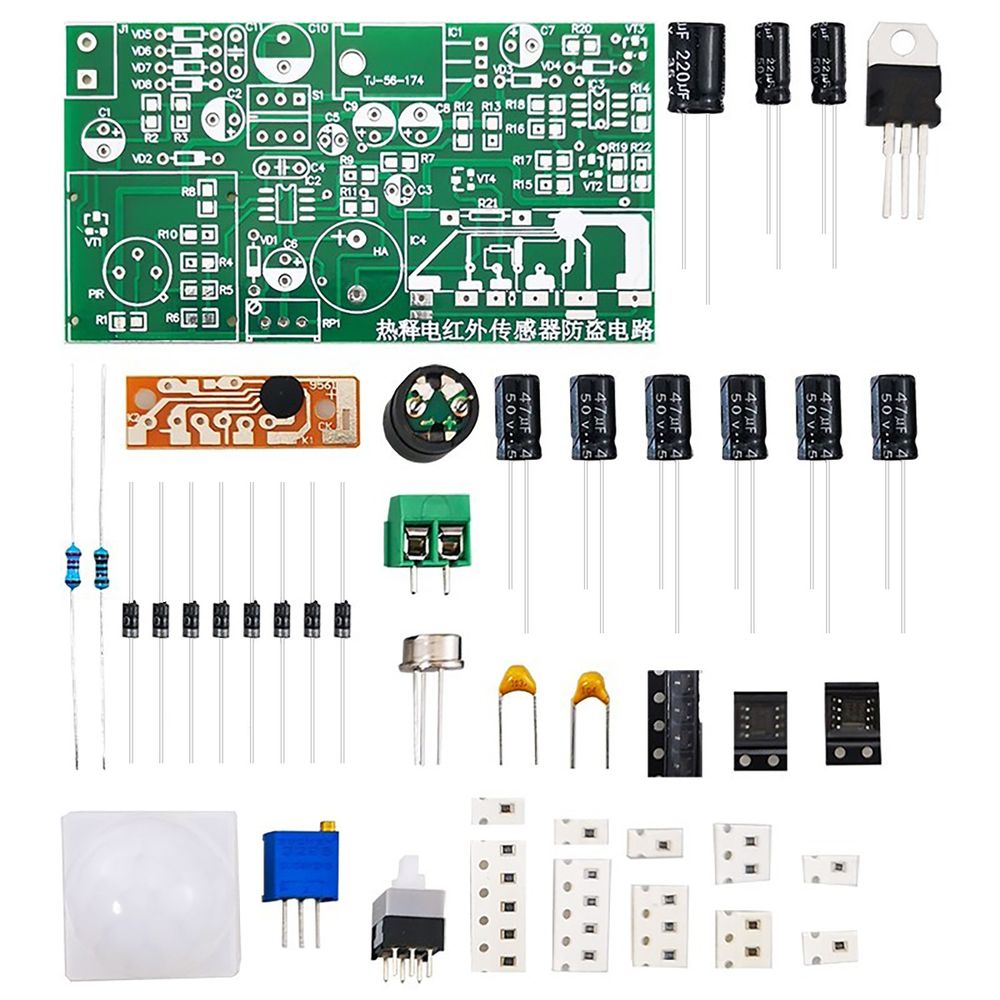

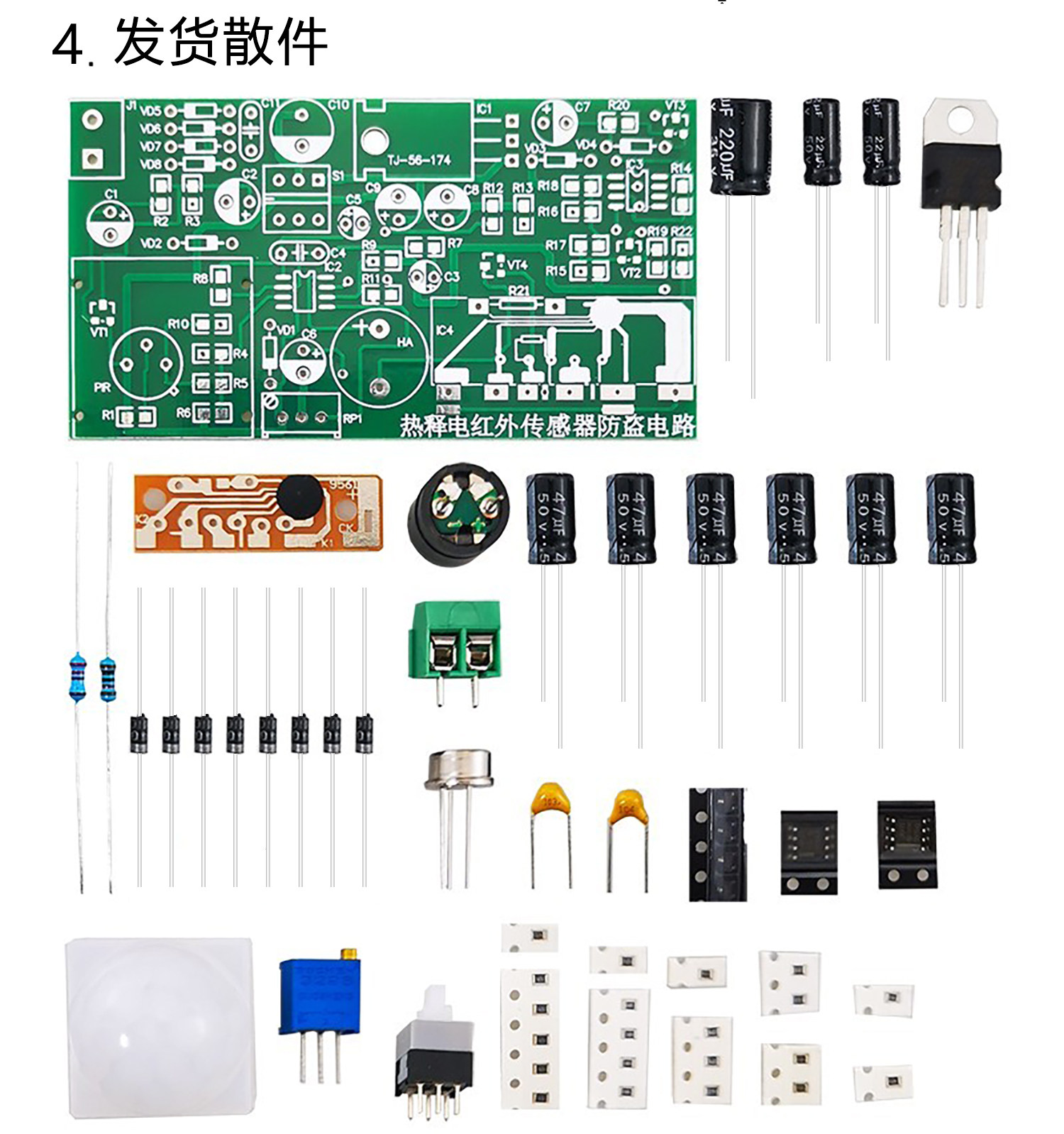

四、套件元件包
