人体热释电红外感应报警电路套件学生实验焊接组装电子实训DIY

¥11.28-14.48

编码： TJ-56-339

有货 29997

折扣时间

套餐：

套件

套件+4节五号电池盒

套件+4节五号电池盒+电池

数量：

本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

板子尺寸：5*4.9cm

供电电压：5-6V直流

产品型号：TJ-56-339

一、功能实现

人体红外感应报警电路由热释电红外传感器PIR1（D203S）、红外传感信号处理器U1（BISS0001）、语音芯片IC1（C002）及报警电路等组成。该电路可用作家居防盗使用，无需声音、光线、震动，即使是漆黑的状态，窃贼一旦进入监控范围，本电路就会自动检测并发出高强度报警声，可有效吓阻入侵人员。

二、电路原理

1、BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。。。。。

2、给电路中J1加直流5～6V电压，热释电红外传感器PIR1探测到前方人体辐射出的红外线信号时，由PIR1的S极输出微弱的电信号，该信号送至U1 14脚，由内部的运算放大器OP1进行级放大，然后从16脚输出，经C9耦合至13脚给运算放大器OP2进行第二级放大，再由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号VS去启动延迟时间定时器，第2脚输出信号VO经R14和R15分压后，提供给IC1第4脚电源电压，IC1第2脚输出110报警音乐信号，经过VT1放大，驱动蜂鸣器BELL1发出报警声。。。。。。

2、电位器RW1用于调节红外传感器探测灵敏度，即调节探测距离1～2米，RW2用于调节报警发声延时时间，可调范围为1～30秒

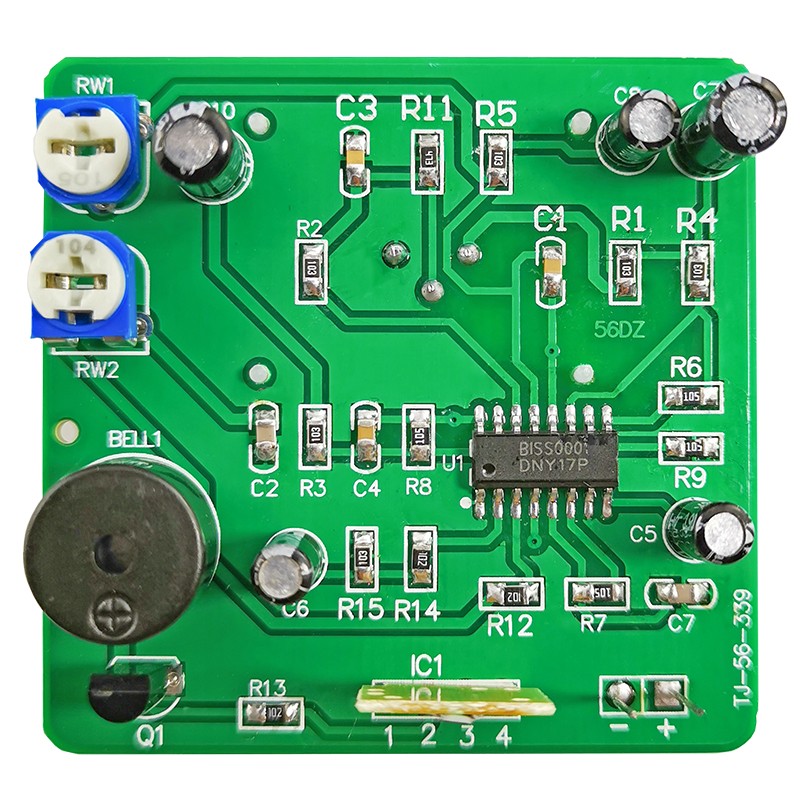

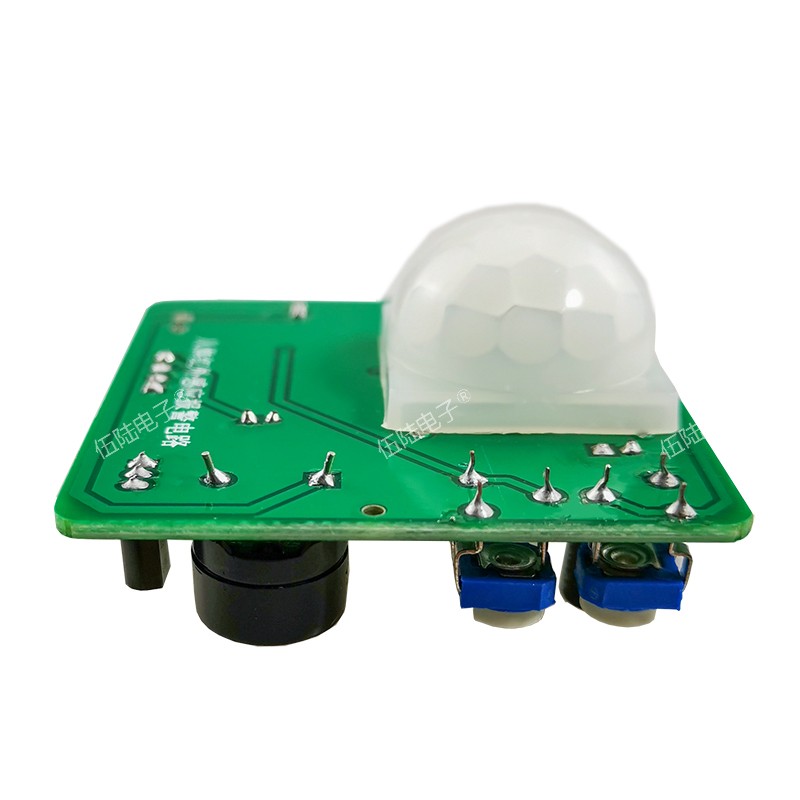

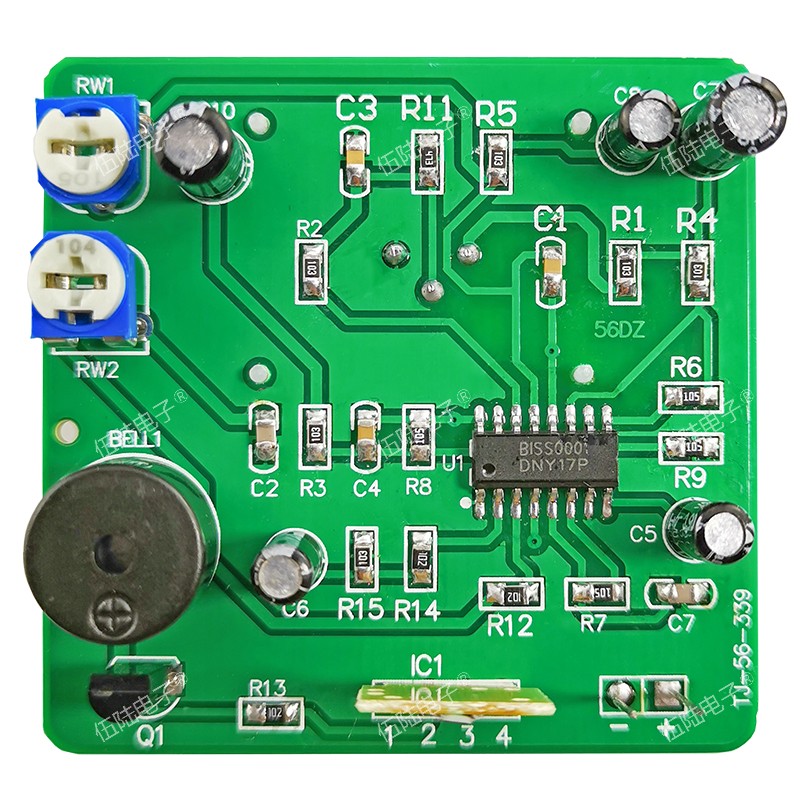

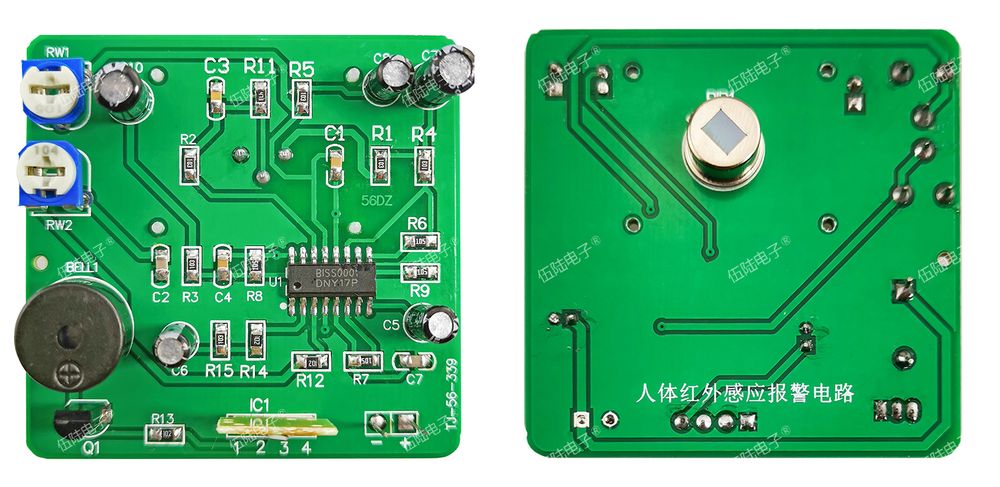

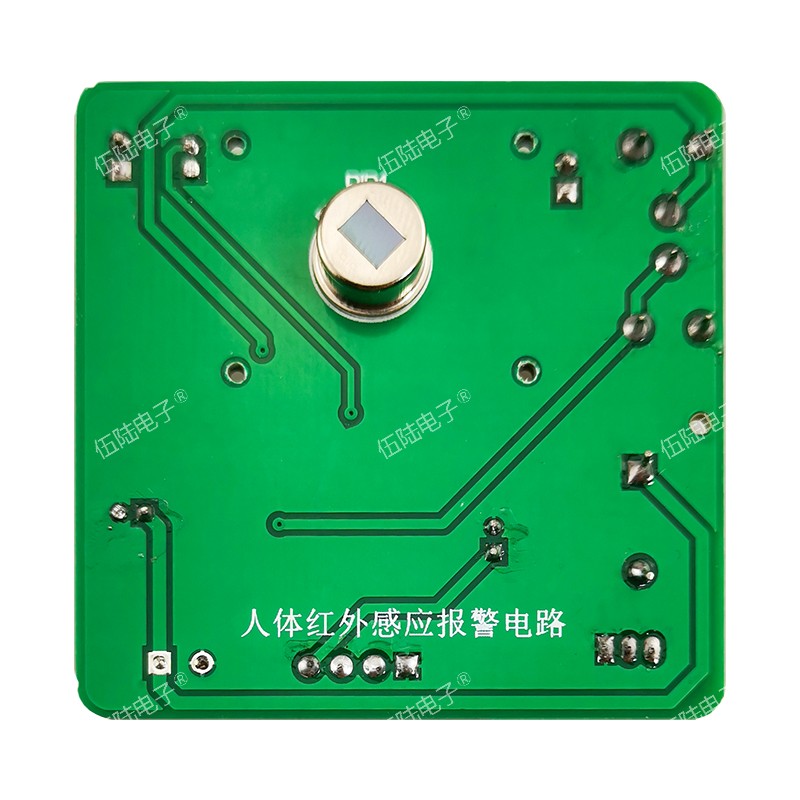

三、成品图片

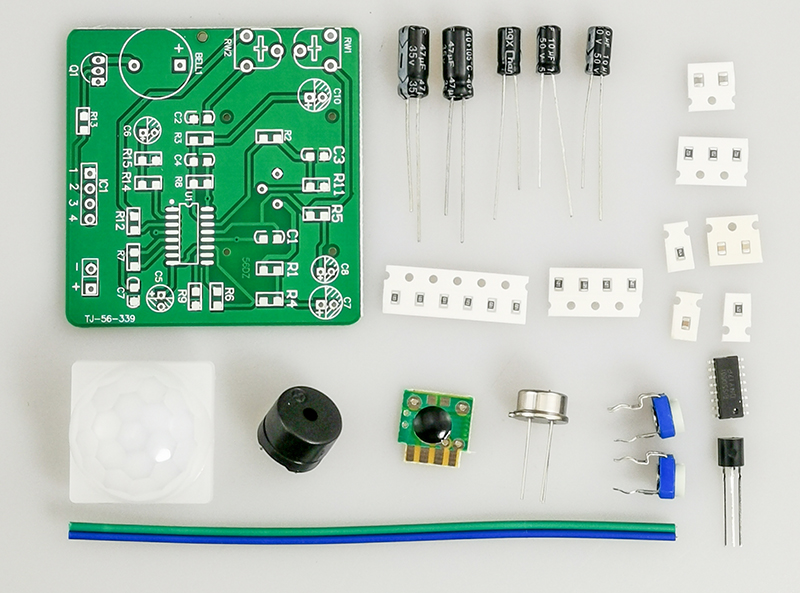

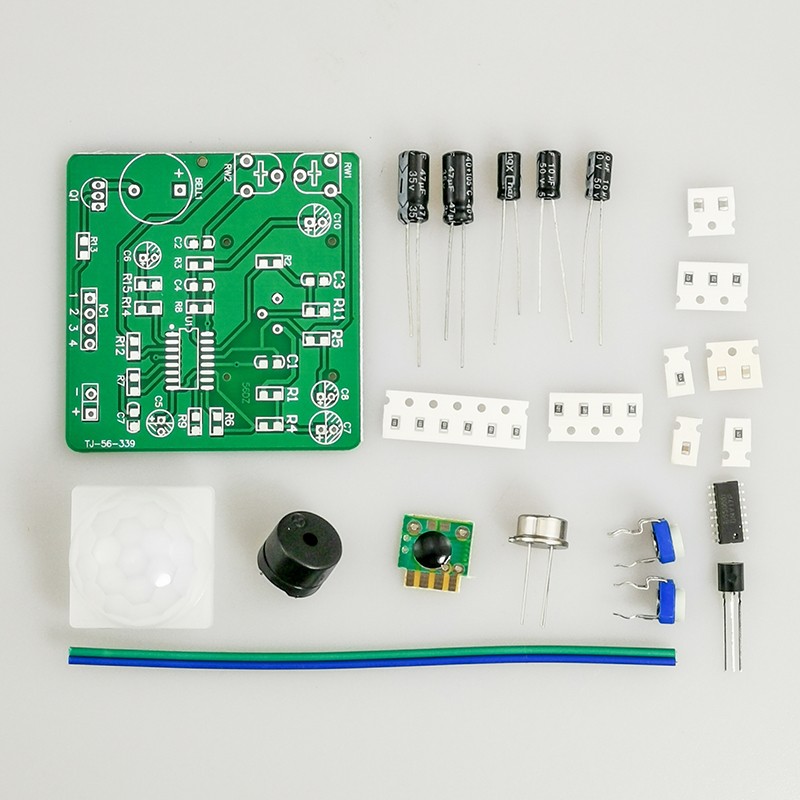

四、发货散件图

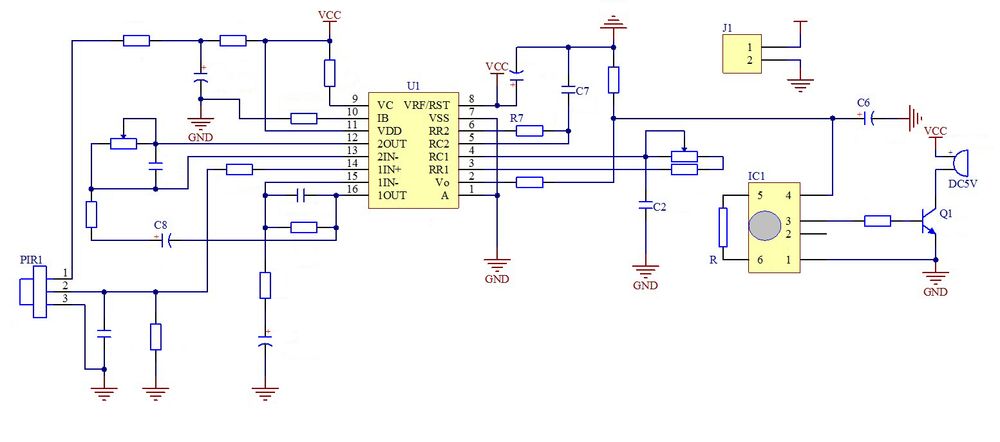

五、电路图
