简易信号发生器套件 LM358电工电子教学实训焊接考核制作散件

¥8.39

编码： TJ-56-375

有货 999999

折扣时间

本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

板子尺寸：4*3.9cm 供电电压：DC5V 产品型号：TJ-56-375

一、产品说明

简易信号发生器是由集成运算放大器LM358及周围的电阻、电位器、电容、二极管等组成。它能够产生幅度可调的正弦波和矩形波信号。

二、工作原理

1、U1A及周围元件组成RC串并联文氏电桥振荡电路，输出频率约为500Hz的正弦波信号。调节RP1改变运算放大器的反馈量，从而改变了输出信号的幅度，调节RP2可以改变Uo1输出信号的幅度大小。
2、U1B及周围元件组成滞回比较器（施密特触发器），它将U1A送过来的正弦波信号与其第6脚的固定电压进行比较，终整形输出矩形波信号。

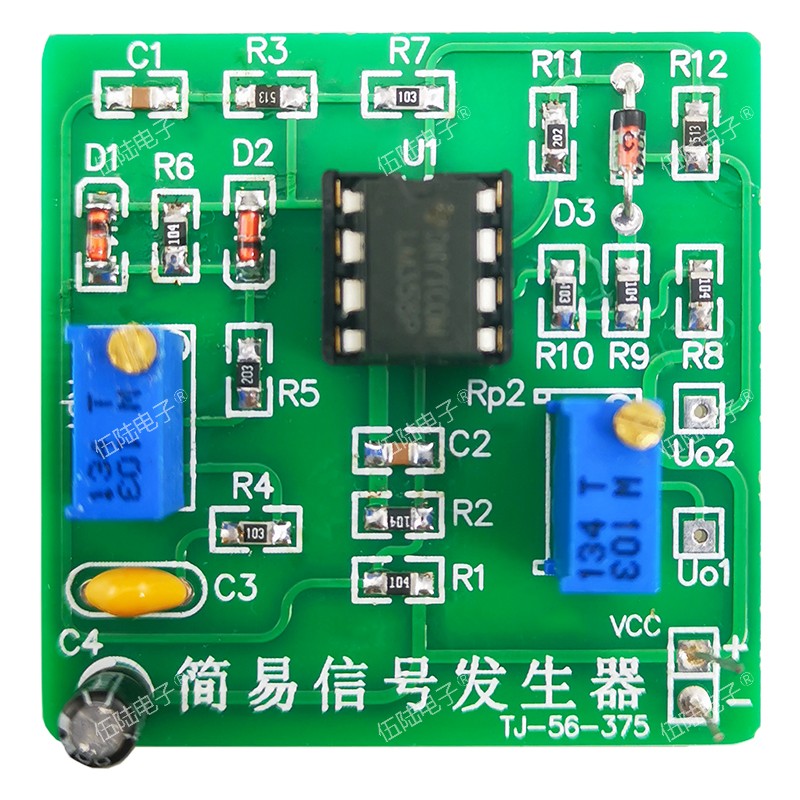

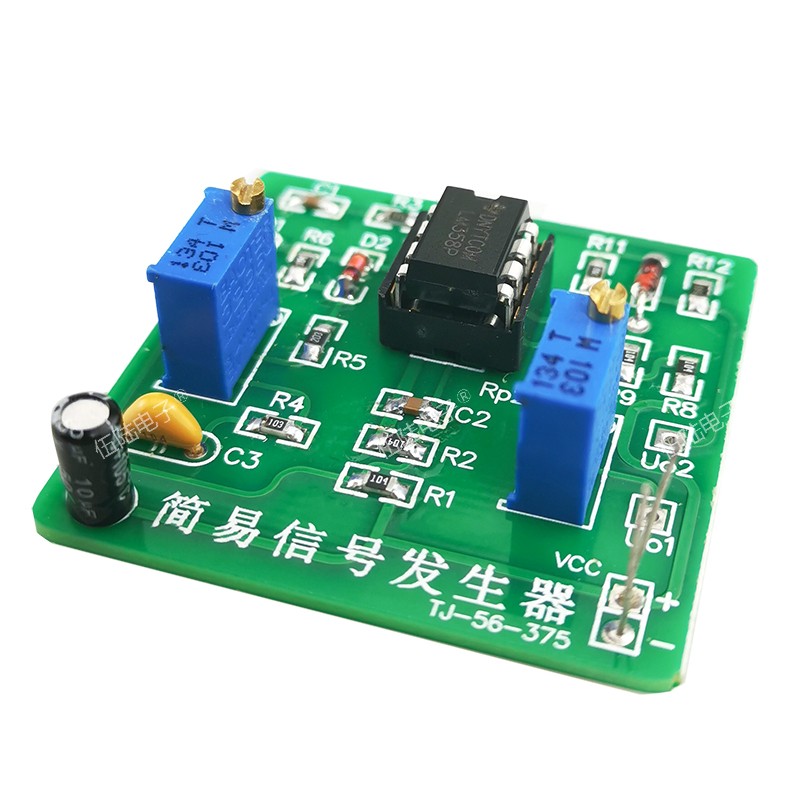

三、安装成品图

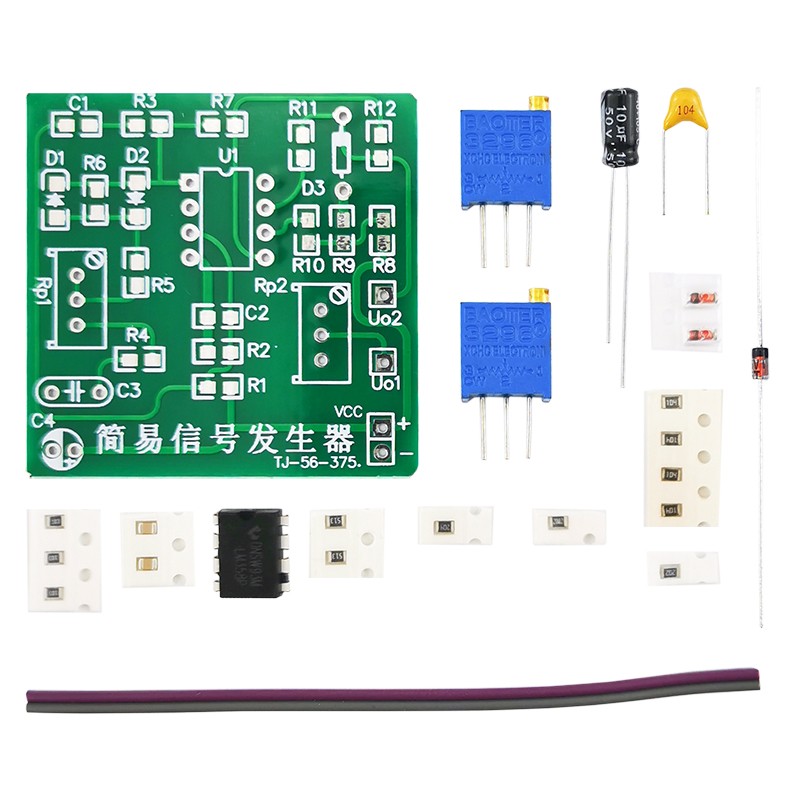

三、发货散件

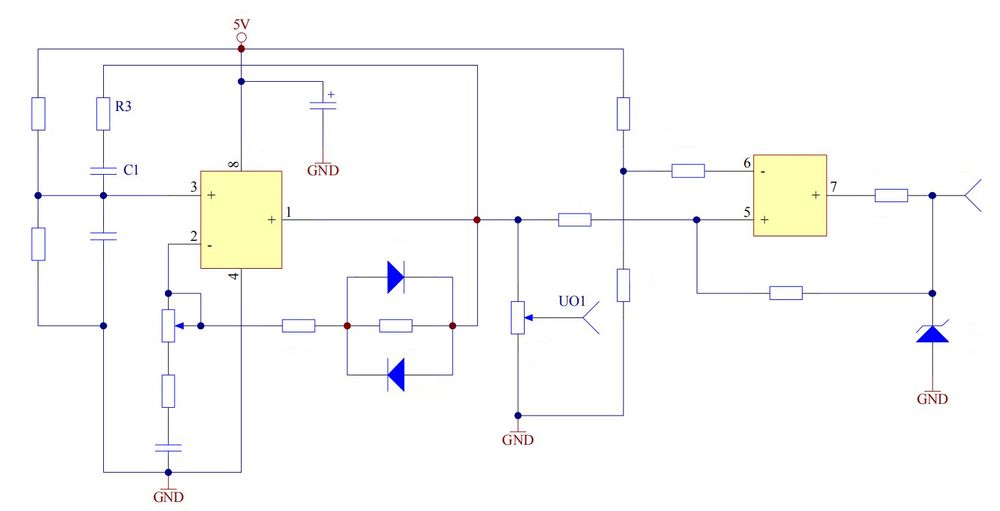

四、电路图

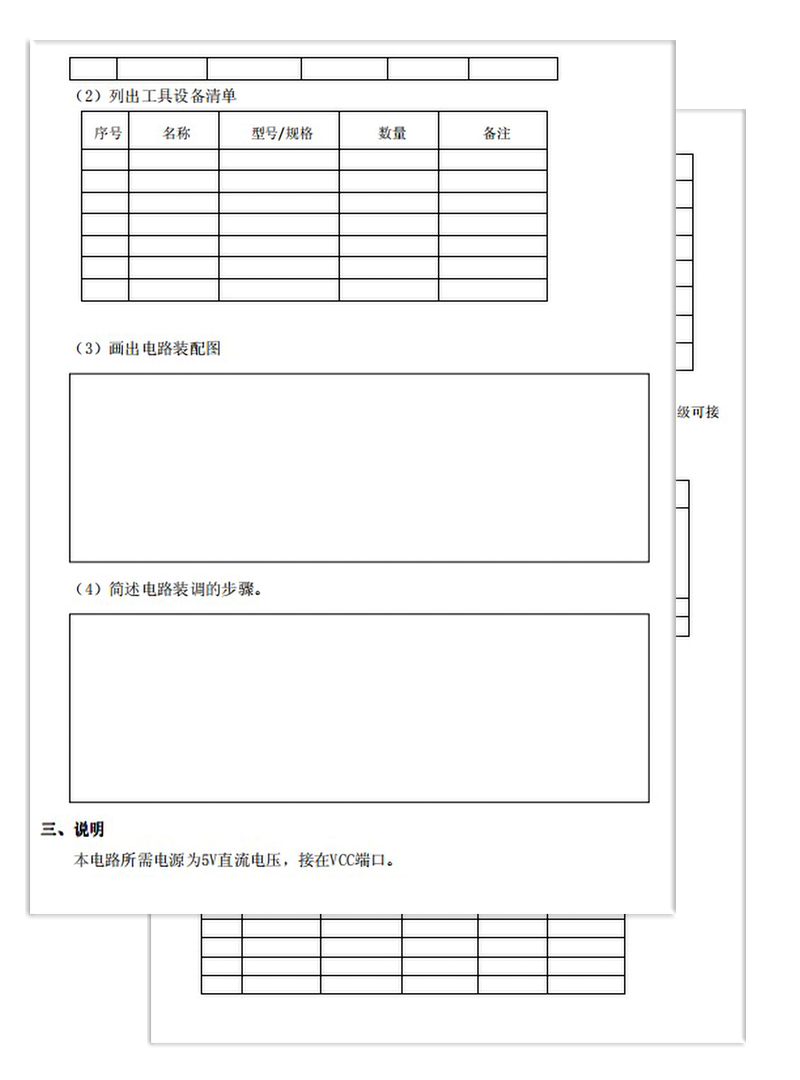

五、配套说明
