火焰传感器模块红外接收火源探测光检测智能车配件 3线制 4针

¥1.8

编码： MK-56-8

有货 999999

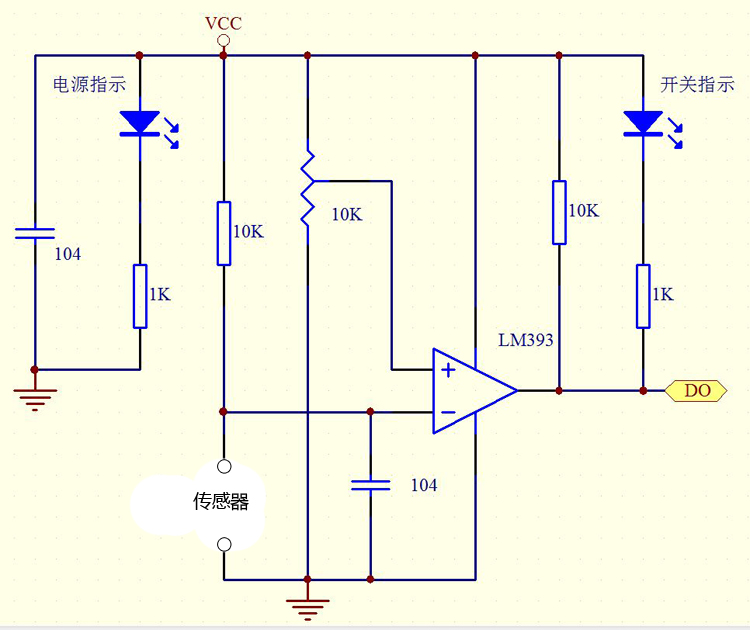

1、采用宽电压LM393比较器

2、感应灵敏度可调

3、数字开关量输出输出形式

4、设有固定螺栓孔，方便安装

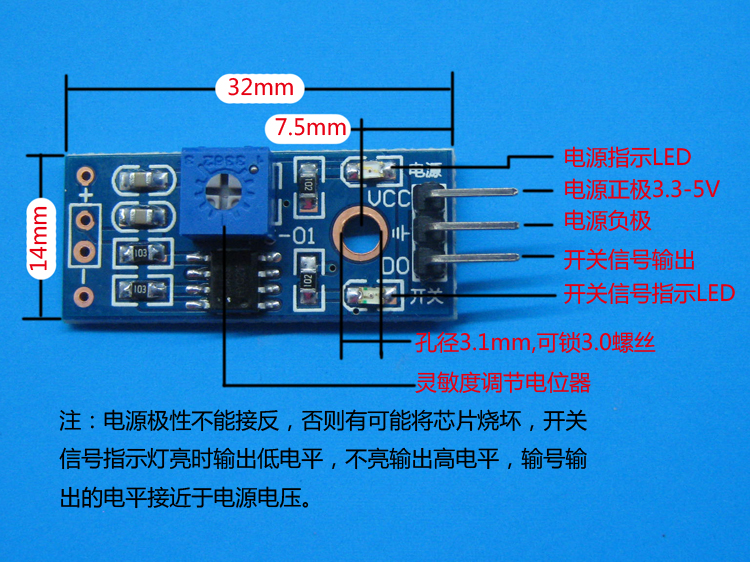

5、小板PCB尺寸：32mm* 14mm

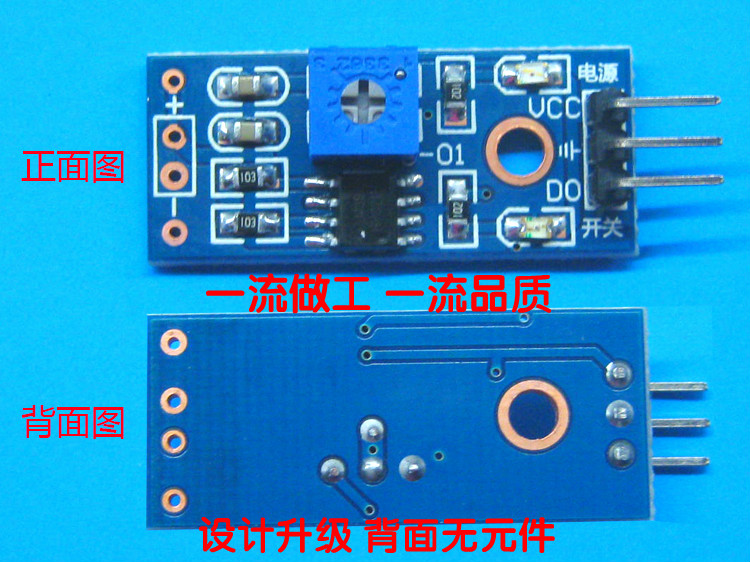

6、标准双面板，布局美观大方

二、用途

可检测周围环境火焰或者波长在760-1100纳米范围内的光源。通过电位器调节阀值，当火焰模块检测到环境火焰**过此阀值时，OUT引脚会输出低电平。通过对OUT引脚的检测，由此来检测周围环境的火焰是否存在。

对烛光正对测试，感应距离至少2m，火焰越大距离也会越远。

三、模块接口说明（3线制）

1、VCC：外接3.3V-5V电压

2、GND：外接GND

3、OUT：数字量输出接口（0和1）

四、使用说明

1、连接VCC和GND，模块电源指示灯POW亮。在无火焰或光源环境下，调节电位器，直至D0指灯亮，然后再稍微回调一下，使D0指示灯灭，OUT引脚此时也输出高电平。完成阀值的设置。

2、环境存在火焰或有光源，火焰模块检测到的火焰或光源**过阀值时，模块D0指示灯亮，OUT引脚输出低电平。

3、环境中的火焰或光源消失后，D0指示灯回到灭的状态，OUT引脚输出高电平。
