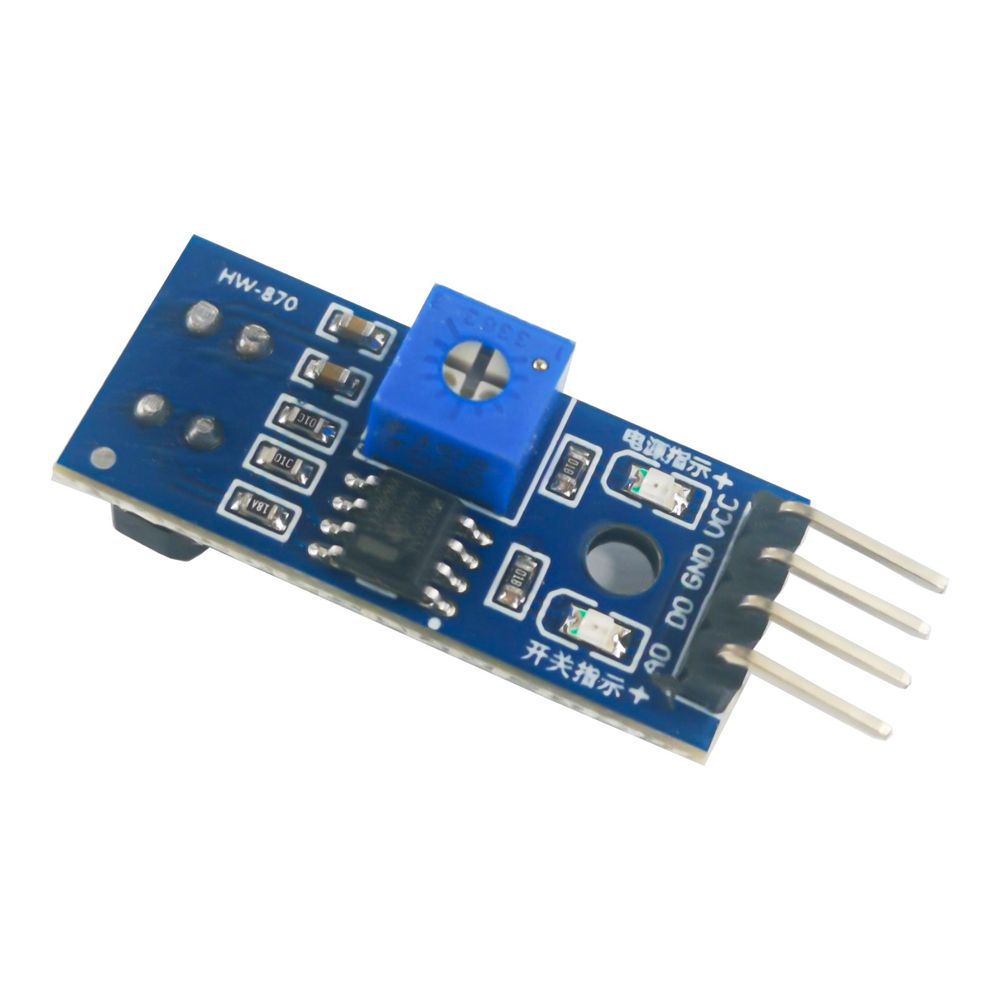

1路循迹模块 巡线车寻迹 智能小车传感器 机器人大赛配件黑白线

¥2.5
编码: EFLPTIR940NM
有货 999999
折扣时间
已售罄
数量:


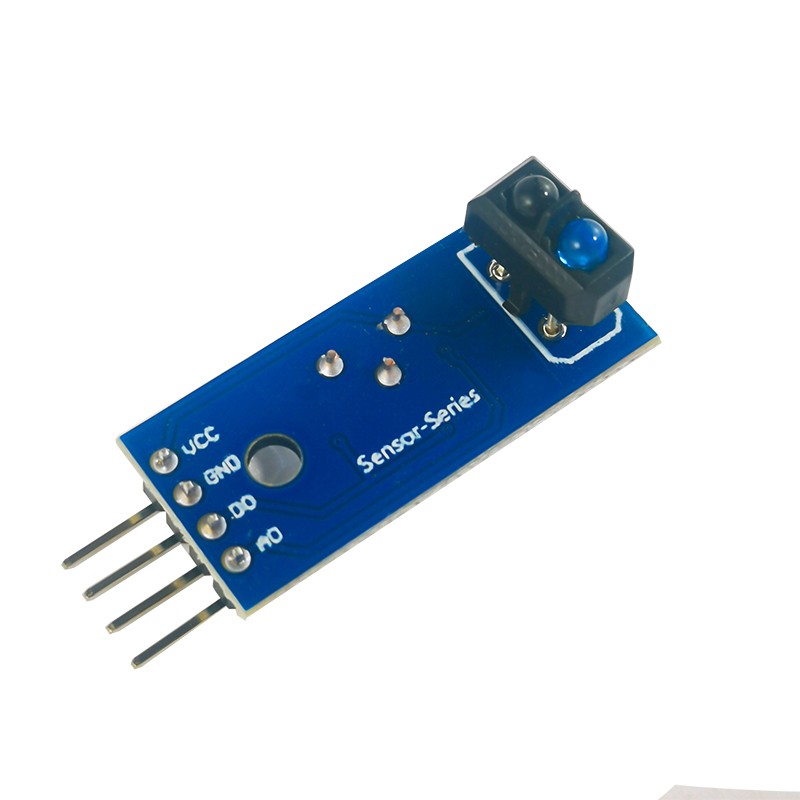

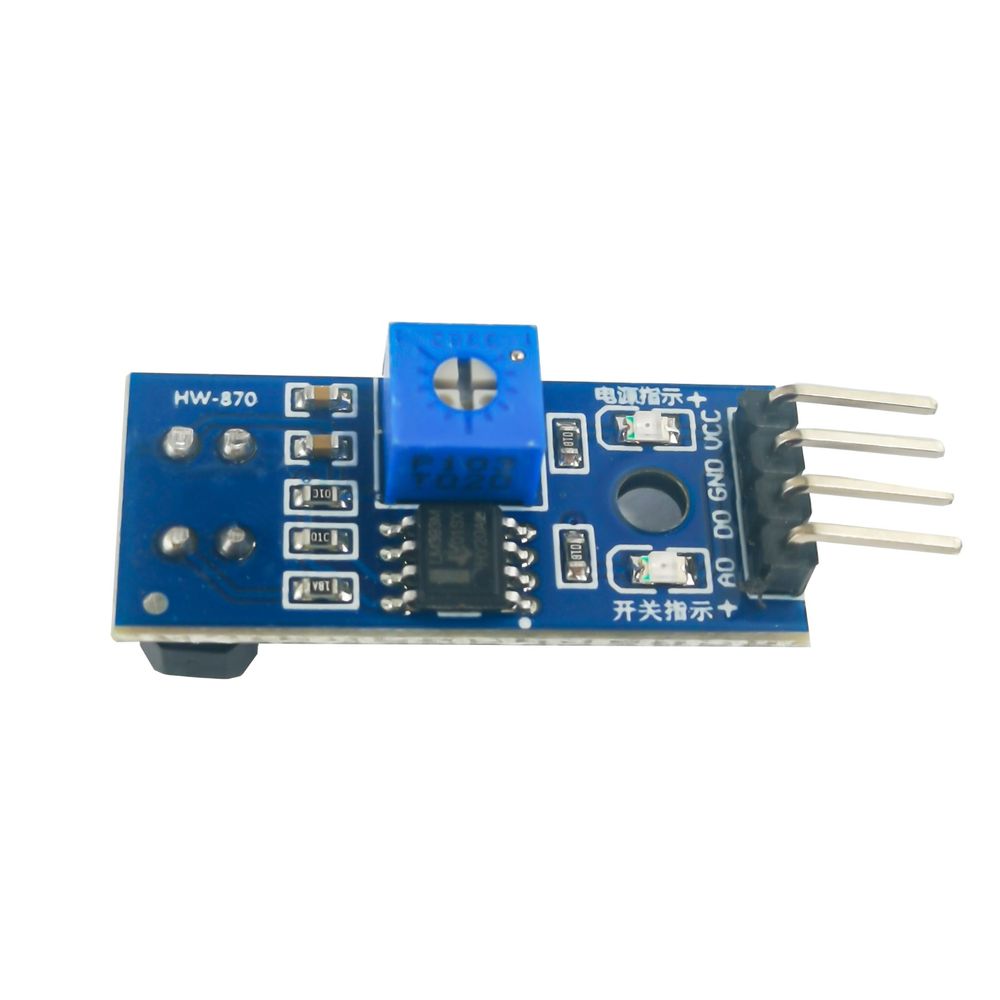

  一 、模块介绍

    该传感器模块对环境光线适应能力强,其具有一对红外线发射与接收管,发射管发射出一定频率的红外线,当检测方向遇到障碍物(反射面)时,红外线反射回来被接收管接收,经过比较器电路处理之后,绿色指示灯会亮起,同时信号输出接口输出数字信号(一个低电平信号),可通过电位器旋钮调节检测距离,有效距离范围2~80cm,工作电压为3.3V-5V。该传感器的探测距离可以通过电位器调节、具有干扰小、便于装配、使用方便等特点,可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。





二 、模块参数说明
1 模块对黑色和白色的反射距离有较大差别,通过此原理,可以来做循迹小车,走黑白线等;
2、传感器主动红外线反射探测,因此目标的反射率和形状是探测距离的关键。其中黑色探测距离小,白色大;小面积物体距离小,大面积距离大。
3、传感器模块输出端口OUT可直接与单片机IO口连接即可,也可以直接驱动一个5V继电器;连接方式:VCC-VCC;GND-GND;OUT-IO
4、比较器采用LM393,工作稳定;
5、可采用3-5V直流电源对模块进行供电。当电源接通时,红色电源指示灯点亮;
6、具有3mm的螺丝孔,便于固定、安装;
7、电路板尺寸:3.1CM*1.4CM
8、每个模块在发货已经将阈值比较电压通过电位器调节好,非特殊情况,请勿随意调节电位器。

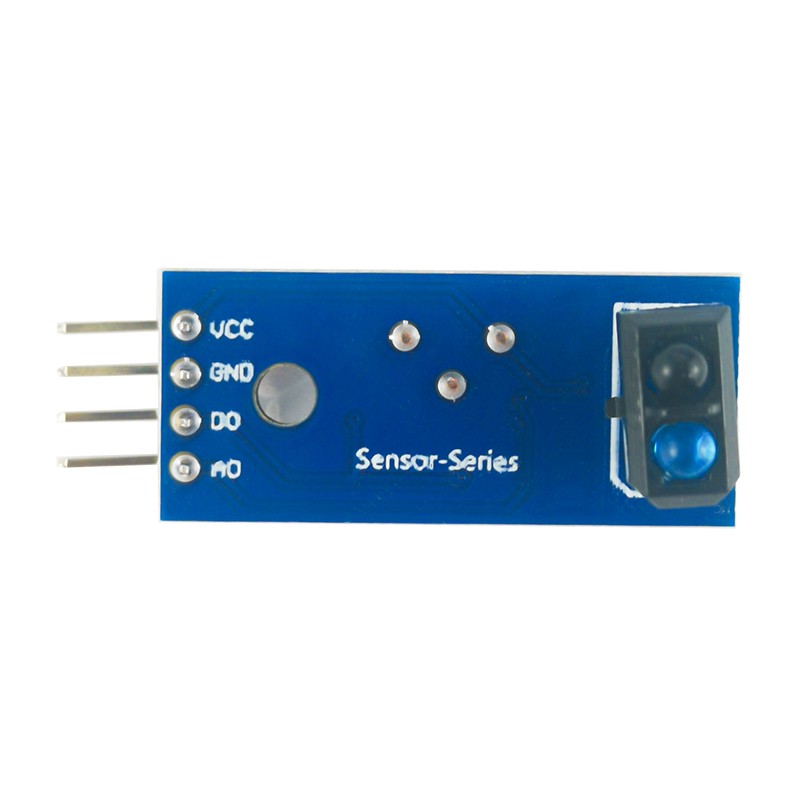

三 、模块接口说明(3线制)
1 VCC  外接3.3V-5V电压(可以直接与5v单片机和3.3v单片机相连)
2 GND  外接GND
3 OUT  小板数字量输出接口(0和1)

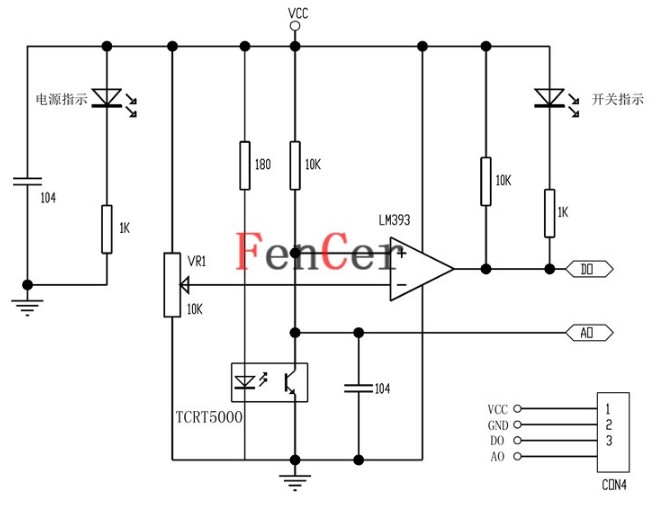

四 、模块电路图


属性 参数
总库存 999999 件
商家编码 EFLPTIR940NM
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
