HC-SR04**声波测距模块避障传感器供程序及资料五六56电子
HC-SR04**声波测距模块 供程序 全套资料
本模块性能稳定，测度距离。能和国外的SRF05,SRF02等**声波测距模块相媲美。模块高精度，盲区（2cm）**近,稳定的测距是此产品成功走向市场的有力根据！
主要技术参数：
1.使用电压：DC5V
2.静态电流：小于2mA
3：电平输出：高5V
4：电平输出：低0V
5：感应角度：不大于15度
6：探测距离：2cm-450cm
7:高精度：可达3mm

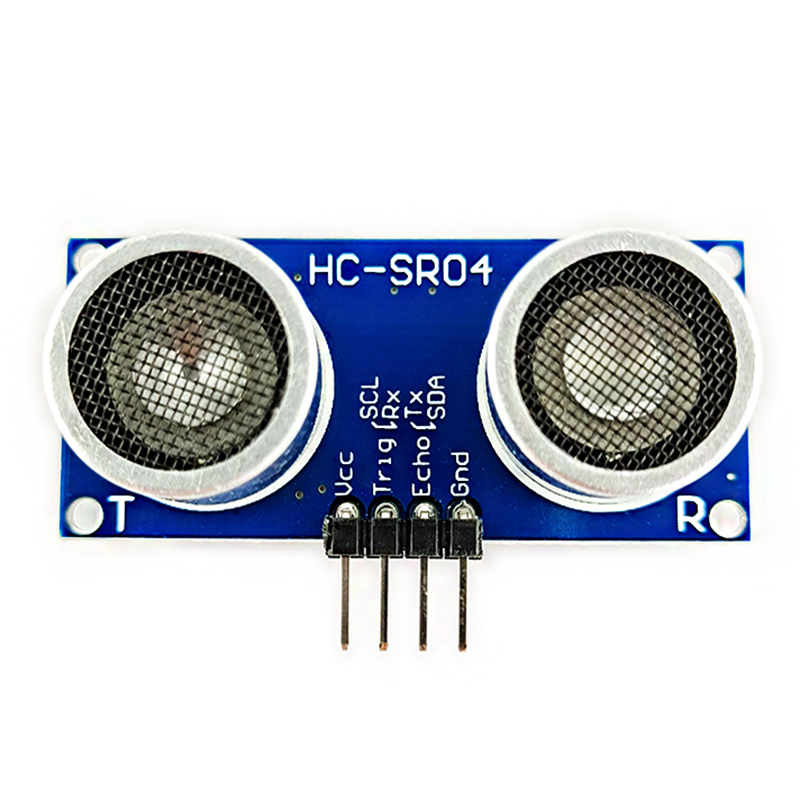

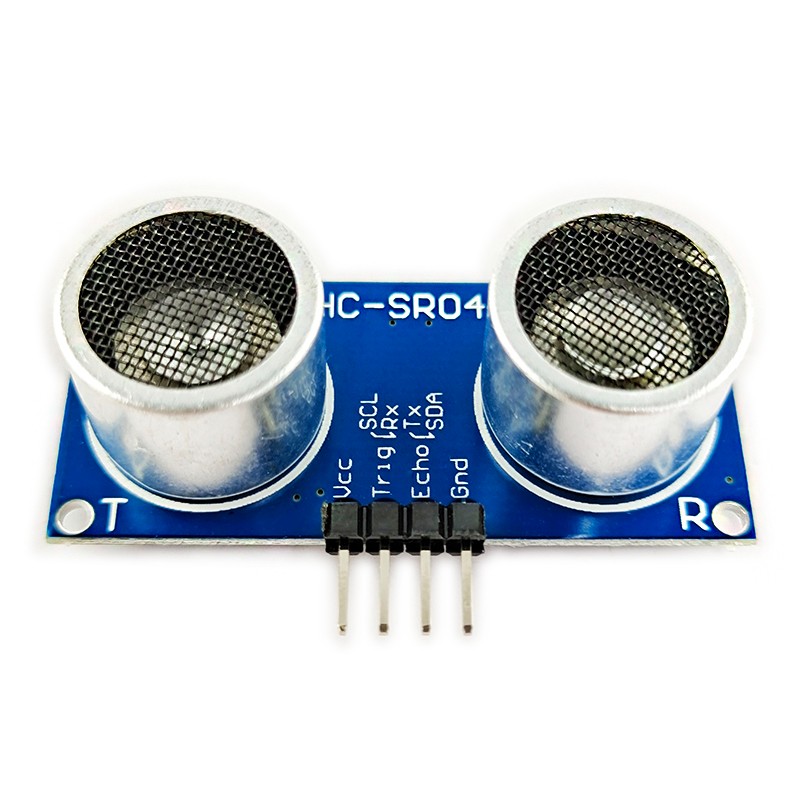

接线方式，VCC、trig（控制端）、 echo（接收端）、 GND地线
本产品使用方法：一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,
方可算出距离.如此不断的周期测,就可以达到你移动测量的值了~~
模块工作原理：
(1)采用IO触发测距，给至少10us的高电平信号;
(2)模块自动发送8个40khz的方波，自动检测是否有信号返回；
(3)有信号返回，通过IO输出一高电平，高电平持续的时间就是
**声波从发射到返回的时间．测试距离=(高电平时间*声速(340M/S))/2;
本模块可提供全套测距程序：C51，PIC18F877,**声波LCD1602显示，**声波LCD12864显示，数码管显示，串口显示等，测距参考程序。
| 属性 | 参数 |
|---|---|
| 总库存 | 999999 件 |
| 商家编码 | EARFUS40KHCSR04 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
