竞赛套件 汽车防撞安全驾驶系统 防追尾禁酒驾 电子电路装调技能
本产品为职业院校技能大赛电子产品装配与调试竞赛套件
供电电源：9V直流电源 板子尺寸：15.2*10.1cm
一、套件考点：
根据任务书的相关说明和工作要求，完成赛场提供的汽车防撞安全驾驶系统中相关电路的装配焊接、调试、排故、系统搭建、功能控制；并完成**电路的PCB绘制，具体工作任务和要求如下：
1.根据装配与焊接要求，完成汽车防撞安全驾驶系统电路的装配、焊接，按要求进行调试，使用自带的**表、赛场提供的双踪示波器 YLDS1102D、函数发生器 YL-238A按任务书要求完成相关数据测量，并把结果记录在相关位置。
2.根据赛场提供的频率计电路图，完成功能仿真验证及仿真电路故障检修，把检修结果及仿真结果记录在相关位置。
3.根据汽车防撞安全驾驶系统的电路原理图，完成汽车防撞安全驾驶系统上位机搭建、调试；根据任务要求制作控制界面，实现应用系统的功能控制。
4.使用Altium Designer15软件建立ADD控制电路PCB布线规则和元器件BOM表文件生成，并完成原理图及PCB图的绘制。
二、套件内容：
元器件包、电路板、资料
三、电路简介
汽车防碰撞安全驾驶系统功能说明
汽车防撞安全驾驶系统电路就是模拟汽车的主动刹车、并线辅助、速度限制以及酒精检测等功能。
一、汽车防撞安全驾驶系统电路组成：
部分是稳压电路，该电路把+9V的直流电压经过IC1 LM7805后输出+5V的直流电压，向后续的整个电路提供电源，电路有防接反功能。
第二部分是模拟并线辅助电路，利用红外一体传感器对障碍物进行检测，一共有两路检测传感器，主要是模拟对左右变道进行检测。检测范围可以进行调节，检测信号通过LM393构成的电压比较器进行比较后输入单片机进行处理。
第三部分是酒精检测电路，利用酒精传感器MQ-3模拟对驾驶者进行酒精检测，检测信号可以通过LM393比较器组成的电压比较后用LED进行指示。另一方面检测到信号通过AD转换后输入单片机进行处理并通过数码管显示。
第四部分是电机转动测速电路，电机的转动模拟汽车的行驶，速度的快慢通过该部分的速度霍尔传感器进行检测，已达到对汽车速度行驶的检测。
第五部分是**声波测距电路，**声波的收发探头对前方障碍物进行探测，并将探测到距离显示在数码管。当检测到的障碍物在设置范围内，汽车将模拟主动刹车。
第六部分是单片机和数码管显示电路，单片机对酒精浓度、前方障碍物、变道安全与否、速度是否过快以及按键模拟汽车驾驶进行处理，相应的数据在数码管上显示。

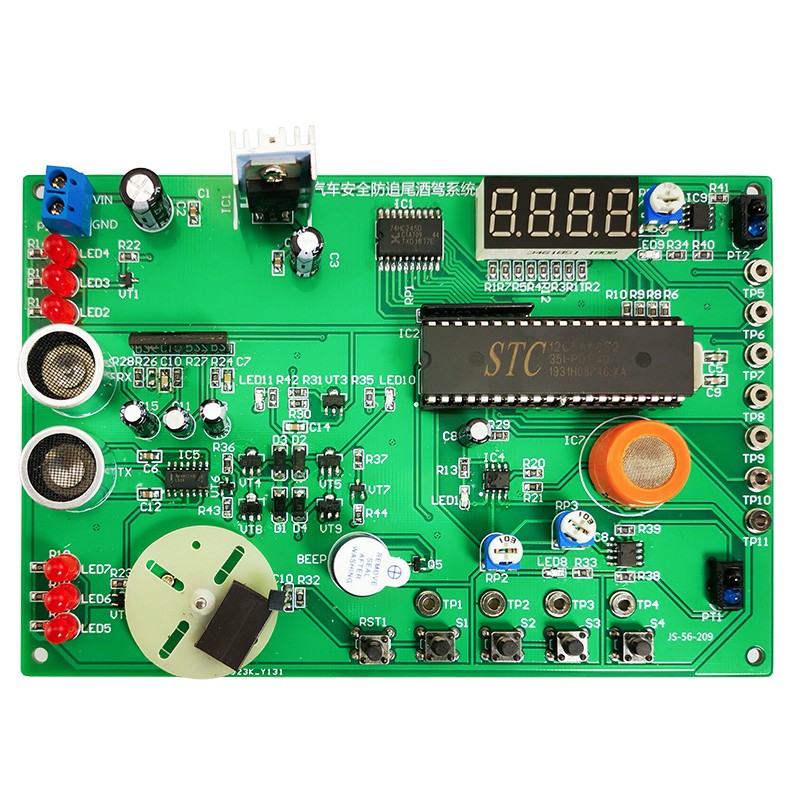

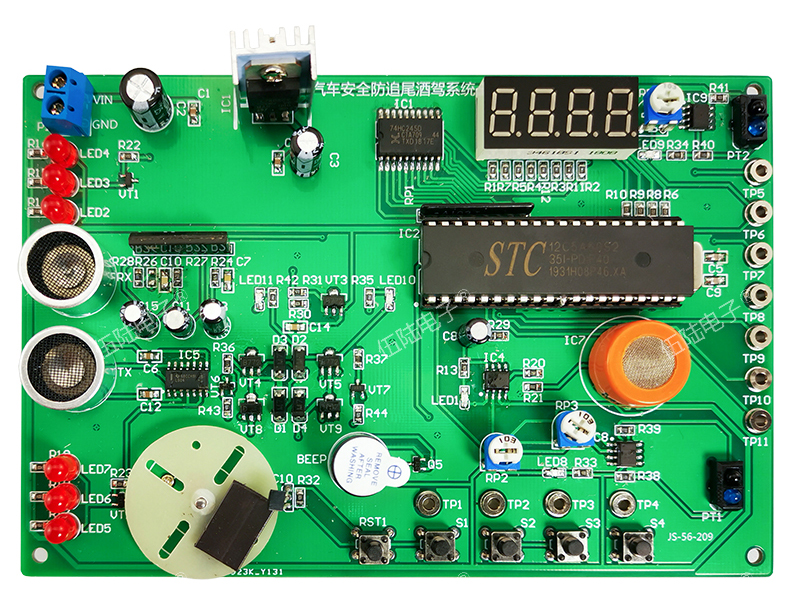

四、成品图

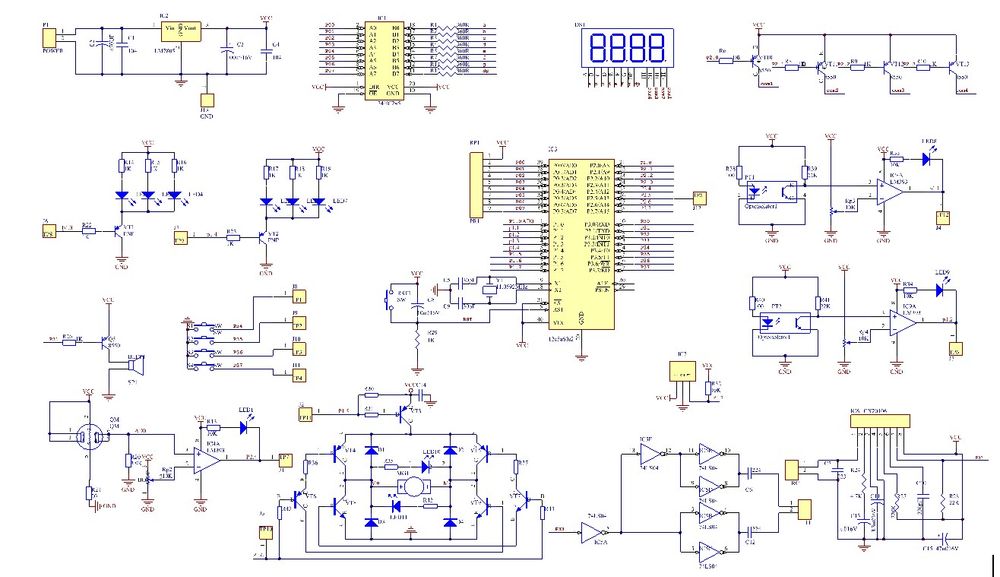

五、电路图

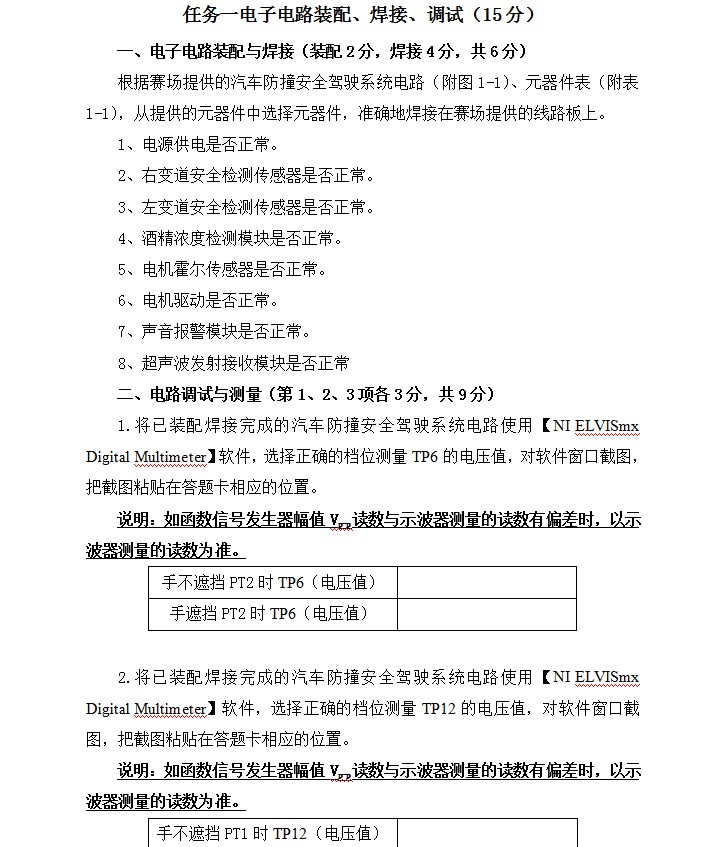

六、配套说明

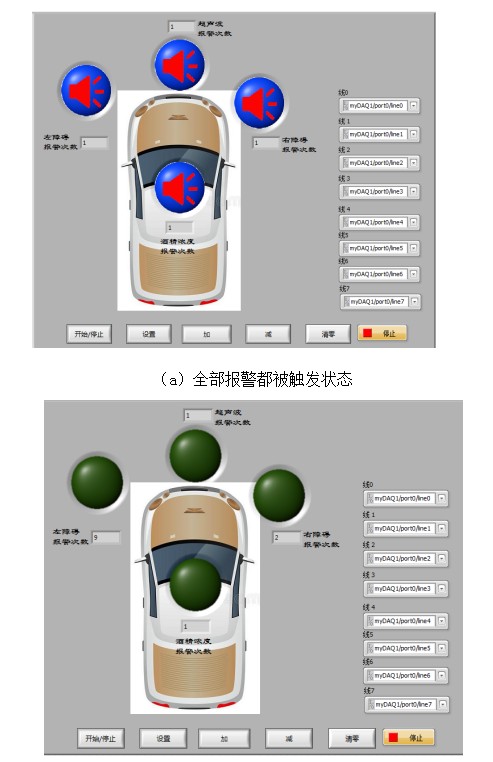

汽车防撞安全驾驶系统界面设计
