竞赛套件灯光及电机正反转故障检修板电子工艺技能教学实训DIY

¥28.8-30.85

编码： JS-56-199

有货 29982

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

光及电机正反转套件

**提示：该套件为2018年全国职业院校技能大赛电子电路装调与应用赛项，灯光与电机控制电路线路板已经设置了三个故障。请根据灯光与电机控制电路原理图进行故障排除。

产品型号：JS-56-199

板子尺寸：77*56mm

工作电压：DC5V直流

电路功能：

1.电源电路：+5V电压经过VD1单向导通保护和C1、C2滤波后输出+VCC，提供给电路所需的直流电压，发光二极管LED2点亮，表示电源电路正常。

2.灯光控制电路：当TP3端接入高电平，VT1三极管工作在饱和状态，继电器JK1吸合，发光二极管LED1和指示灯HL1点亮；当TP3端接入低电平，VT1三极管工作在截止状态，继电器JK1断开，发光二极管LED1和指示灯HL1不点亮。

3.电机控制电路：由函数信号发生器输出频率为1kHz、电压5V的方波信号，接入到TP5端作为电机速度控制信号，调节方波占空比可调节电机转速；TP4端接低电平做为电机顺时针旋转控制信号，TP4端接高电平做为电机逆时针旋转控制信号（方向信号不得悬空）。

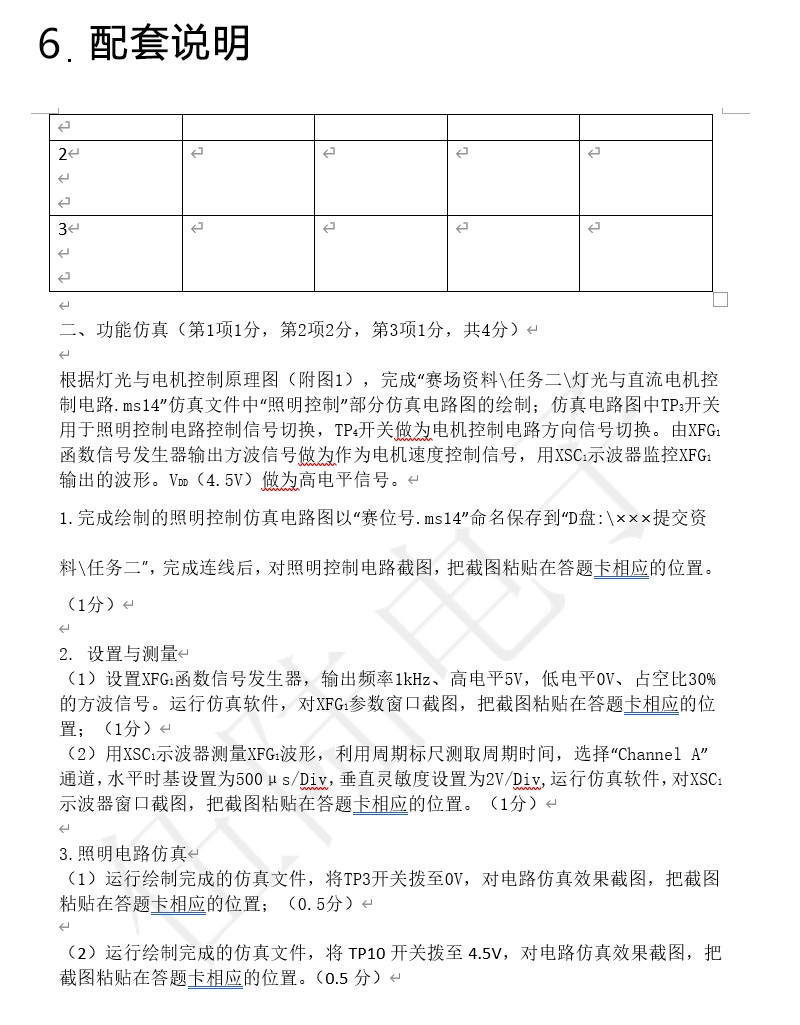

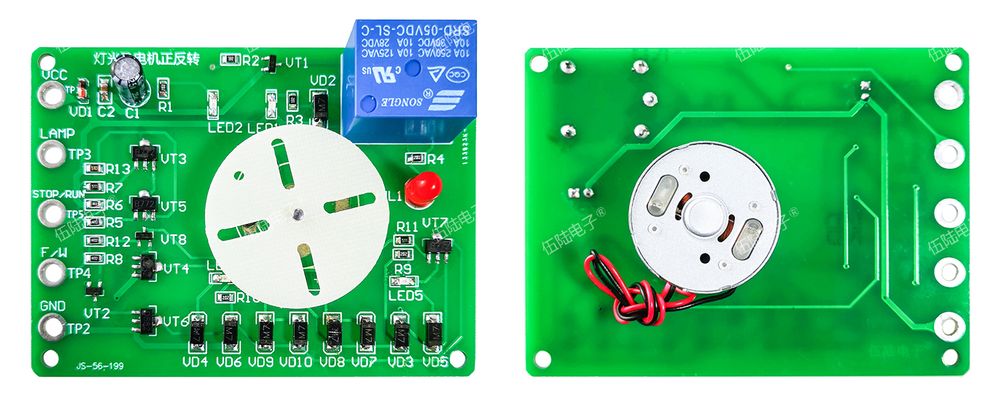

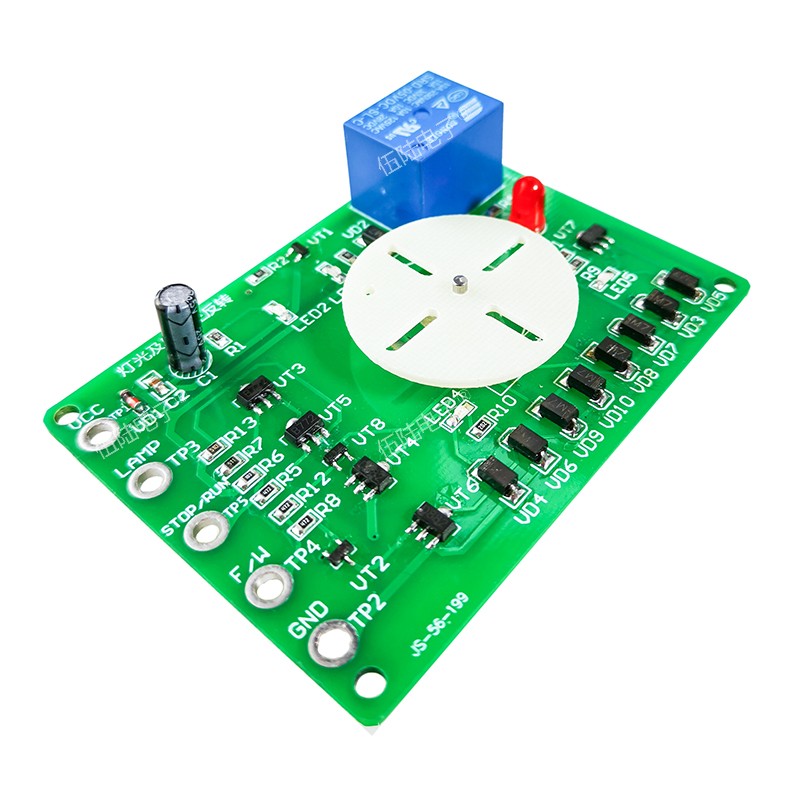

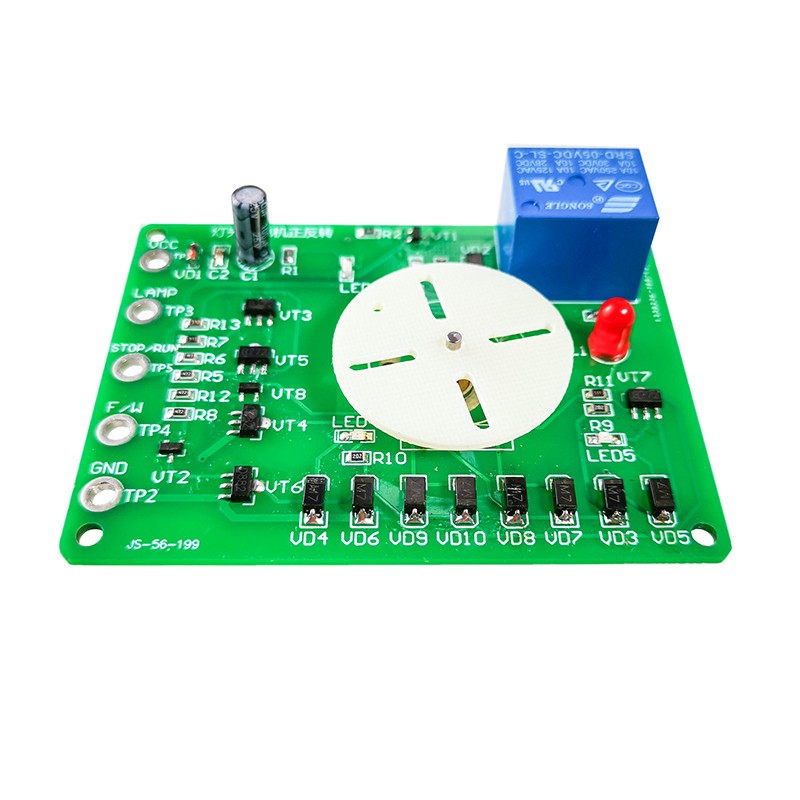

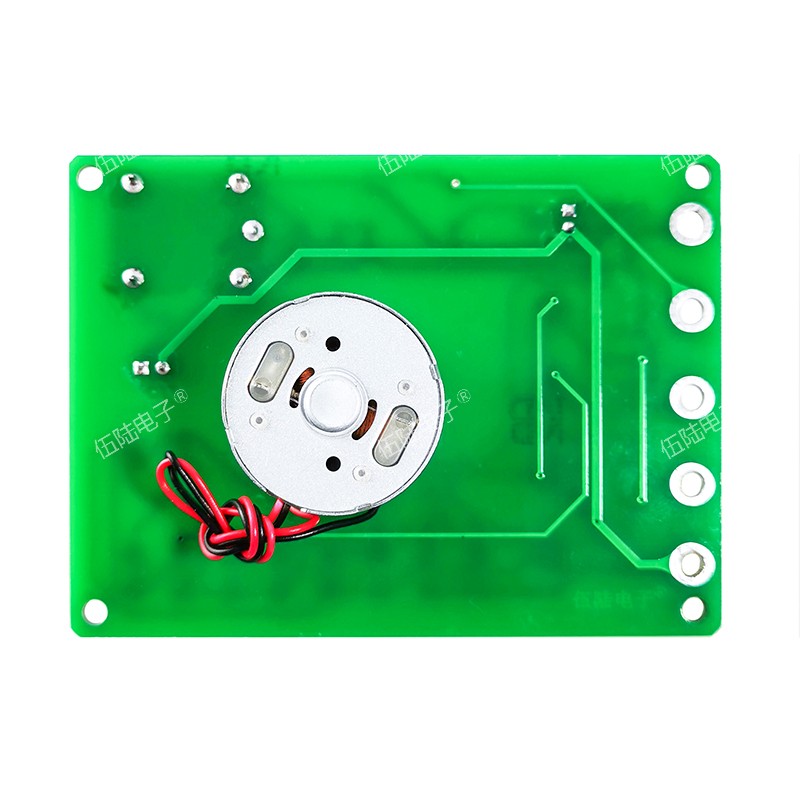

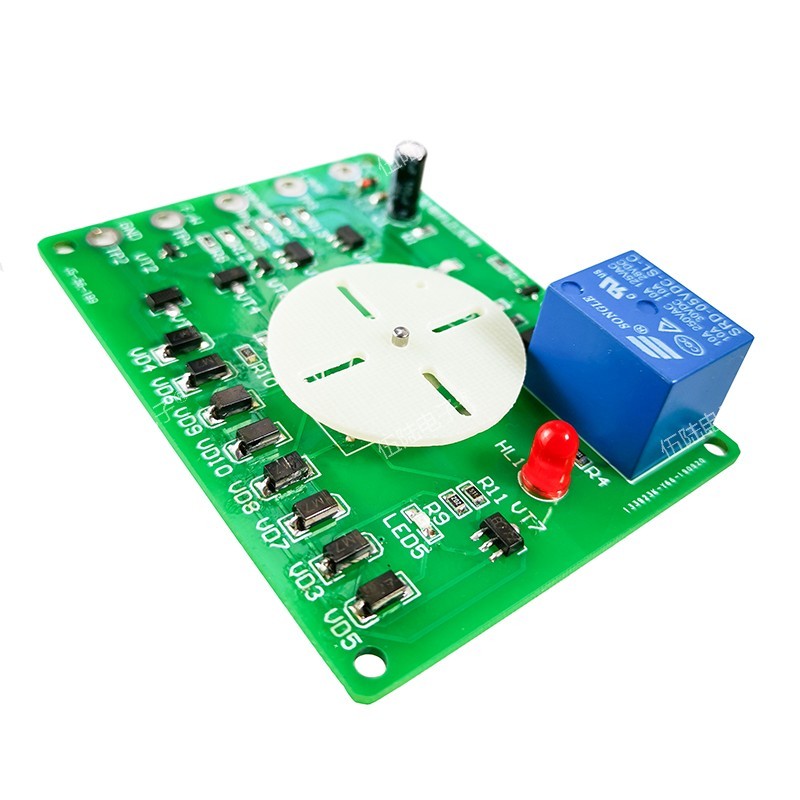

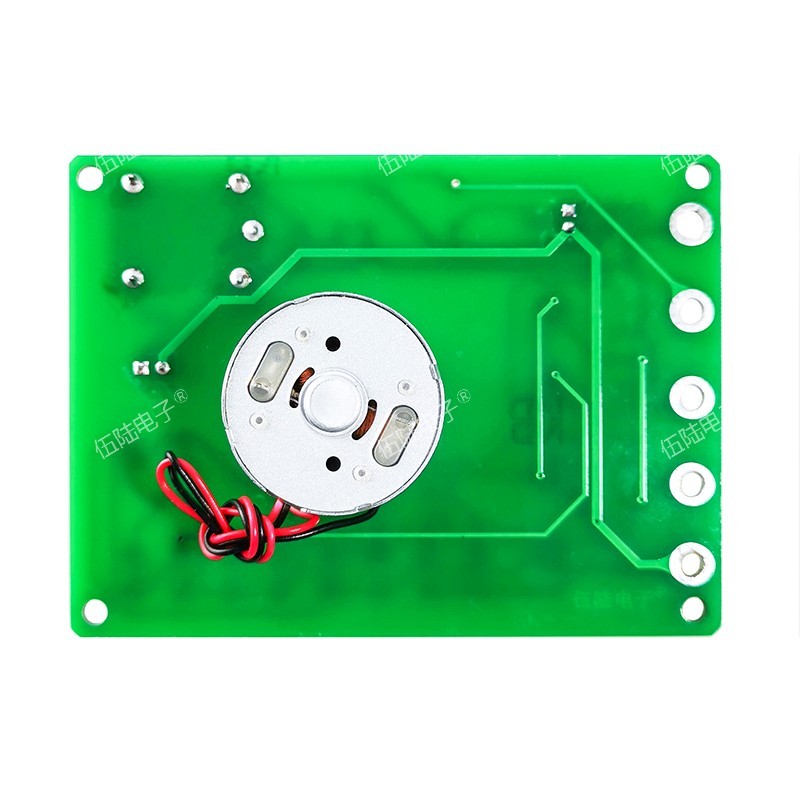

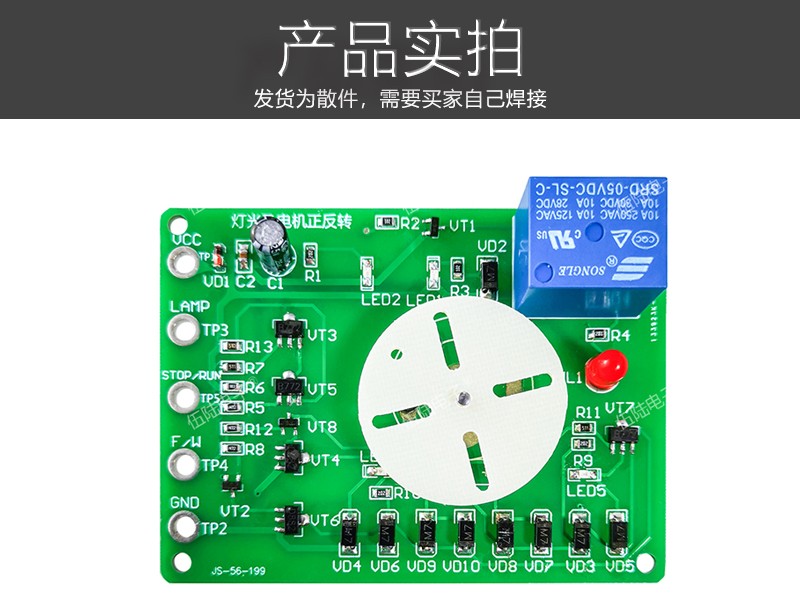

成品图：

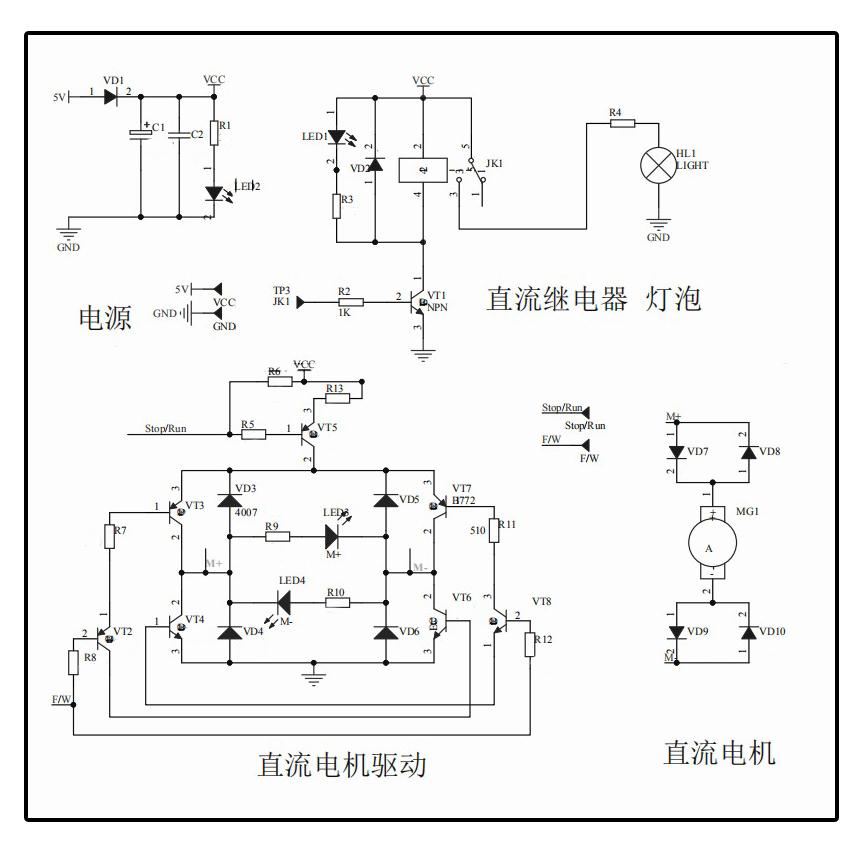

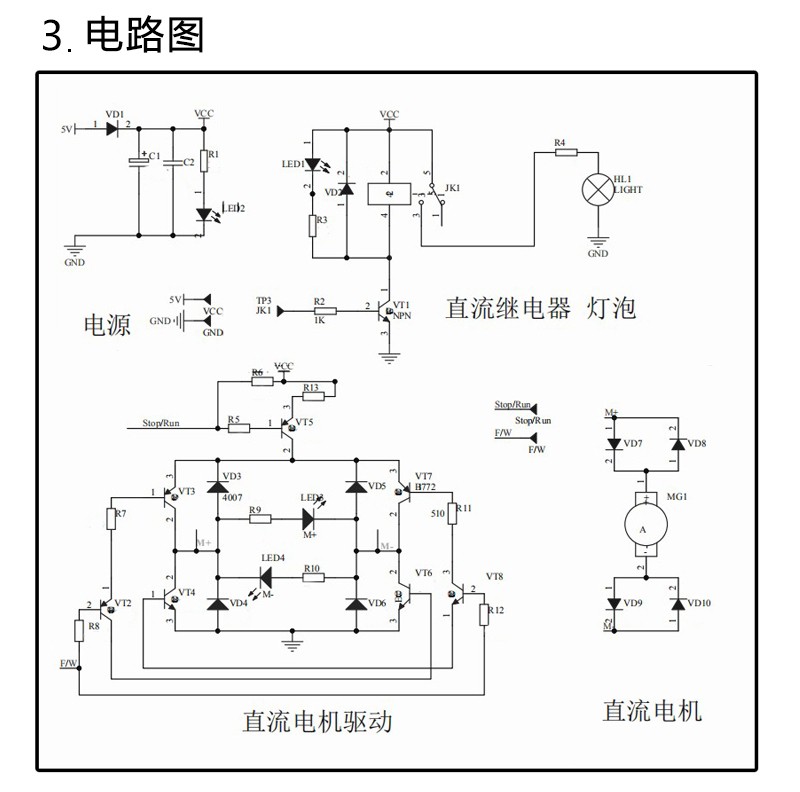

电路图：

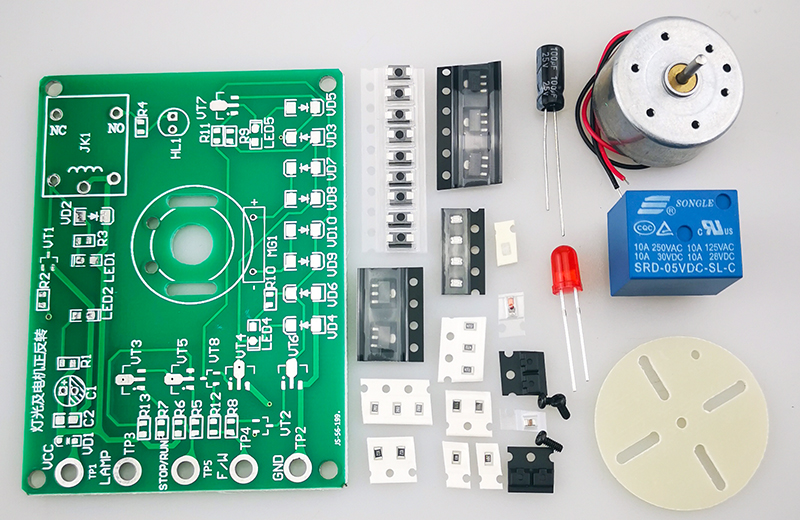

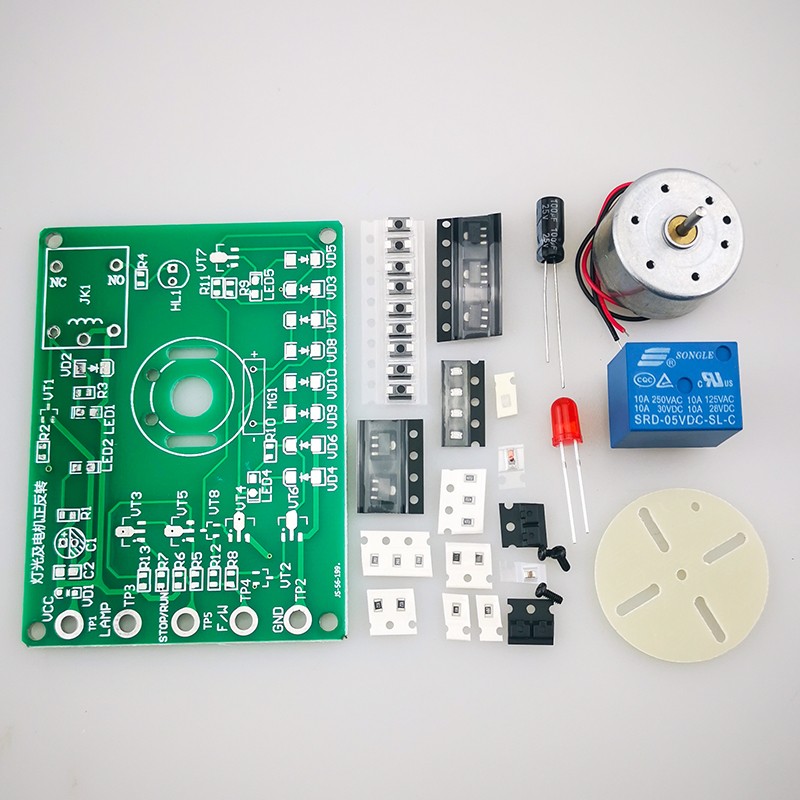

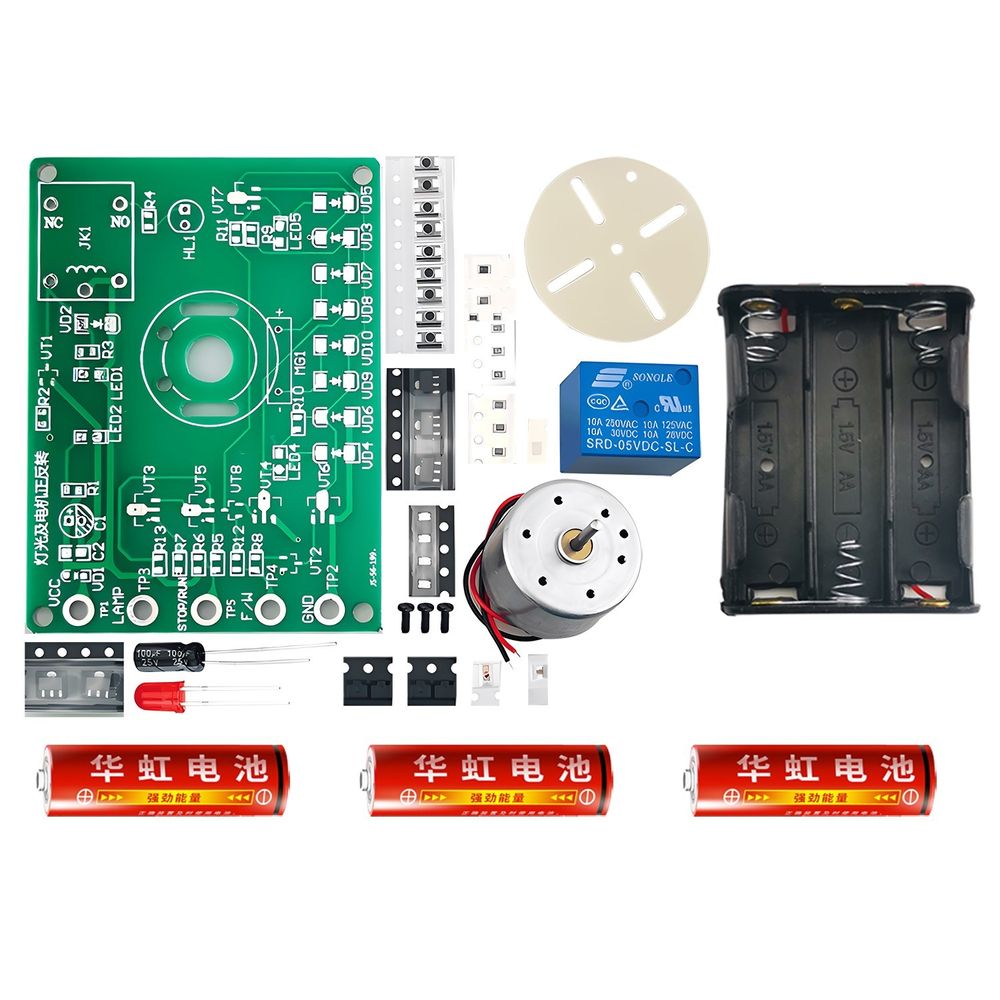

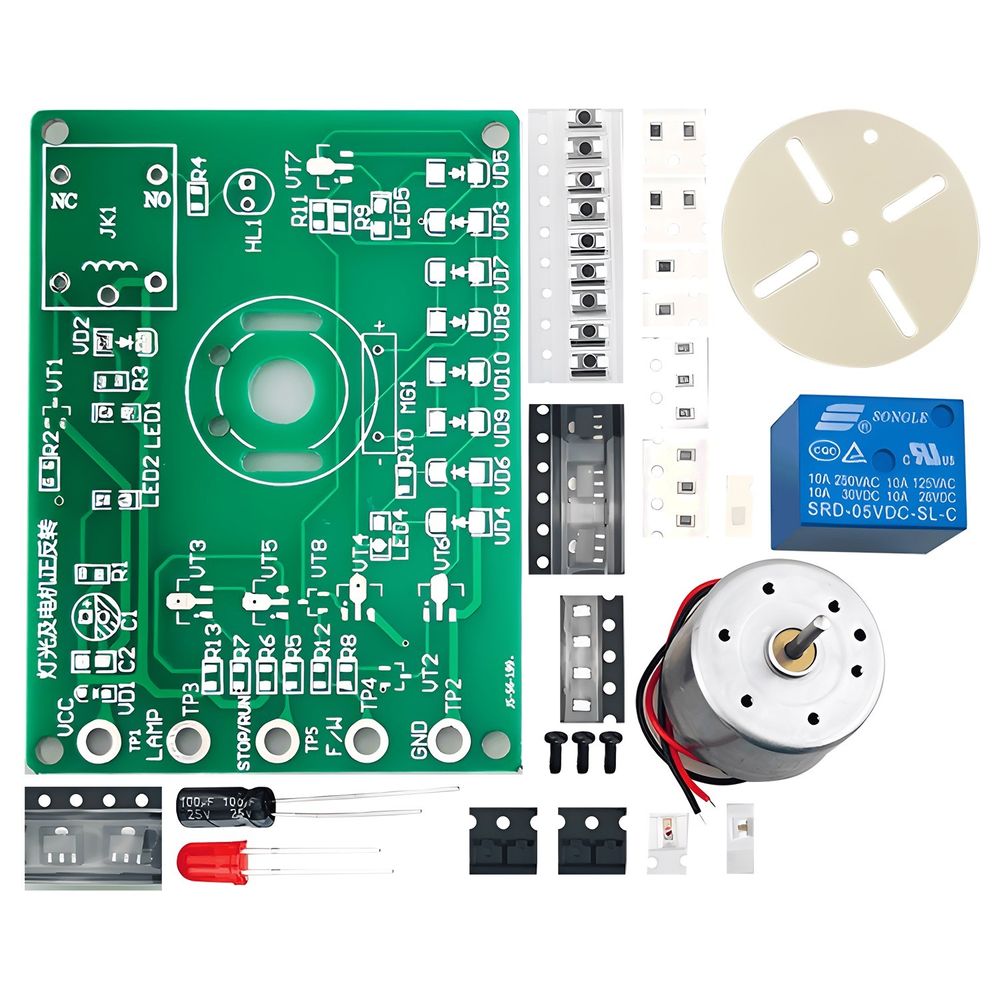

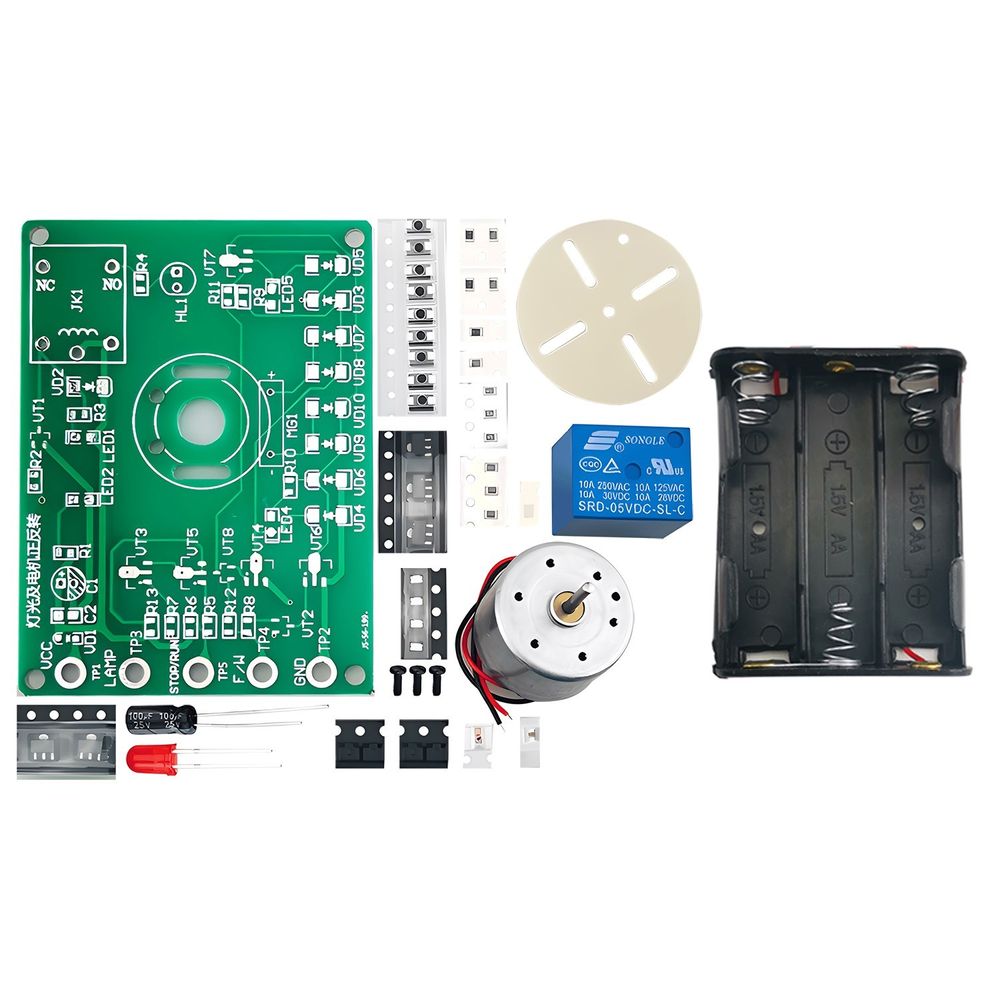

散件图：
