数显顺逆定时传动控制电路装配竞赛故障板 DIY电子制作散件

产品型号：JS-56-191

本产品为职业院校技能大赛电子产品装配与调试竞赛套件，

一、套件考点：

1.元器件检测。

2.产品焊接与装配调试。

3.电路故障检修。

4.产品功能检测，电路测量与分析。

二、套件内容：

防静电自封袋一只、元器件一套、、电路板一块

三、电路简介

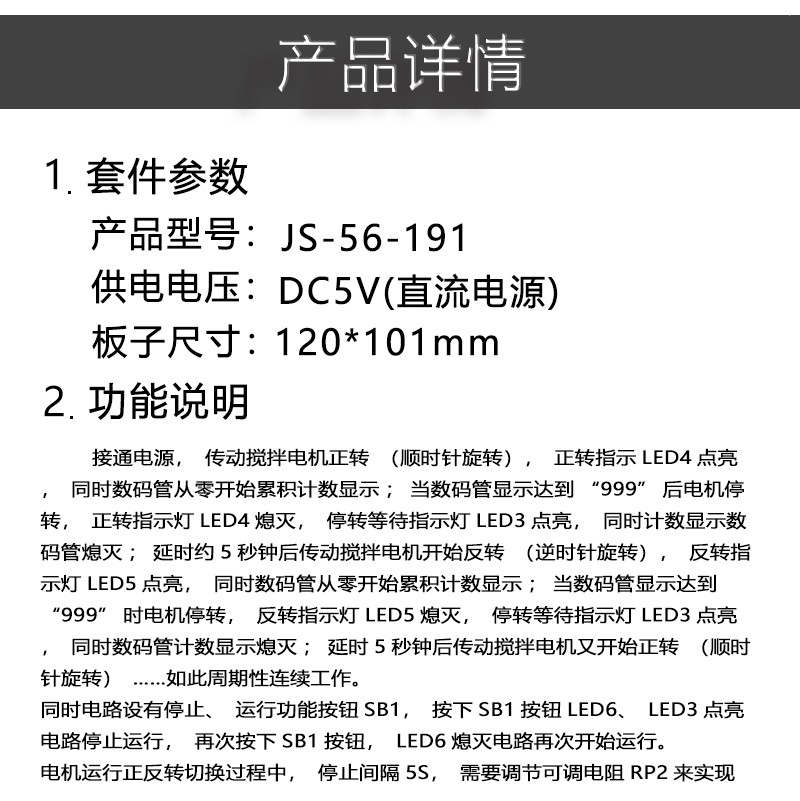

接通电源，传动搅拌电机正转（顺时针旋转），正转指示LED4点亮，同时数码管从零开始累积计数显示；当数码管显示达到“999”后电机停转，正转指示灯LED4熄灭，停转等待指示灯LED3点亮，同时计数显示数码管熄灭；延时约5秒钟后传动搅拌电机开始反转（逆时针旋转），反转指示灯LED5点亮，同时数码管从零开始累积计数显示；当数码管显示达到“999”时电机停转，反转指示灯LED5熄灭，停转等待指示灯LED3点亮，同时数码管计数显示熄灭；延时5秒钟后传动搅拌电机又开始正转（顺时针旋转）……如此周期性连续工作。

同时电路设有停止、运行功能按钮SB1，按下SB1按钮LED6、LED3点亮电路停止运行，再次按下SB1按钮，LED6熄灭电路再次开始运行。

电机运行正反转切换过程中，停止间隔5S，需要调节可调电阻RP2来实现

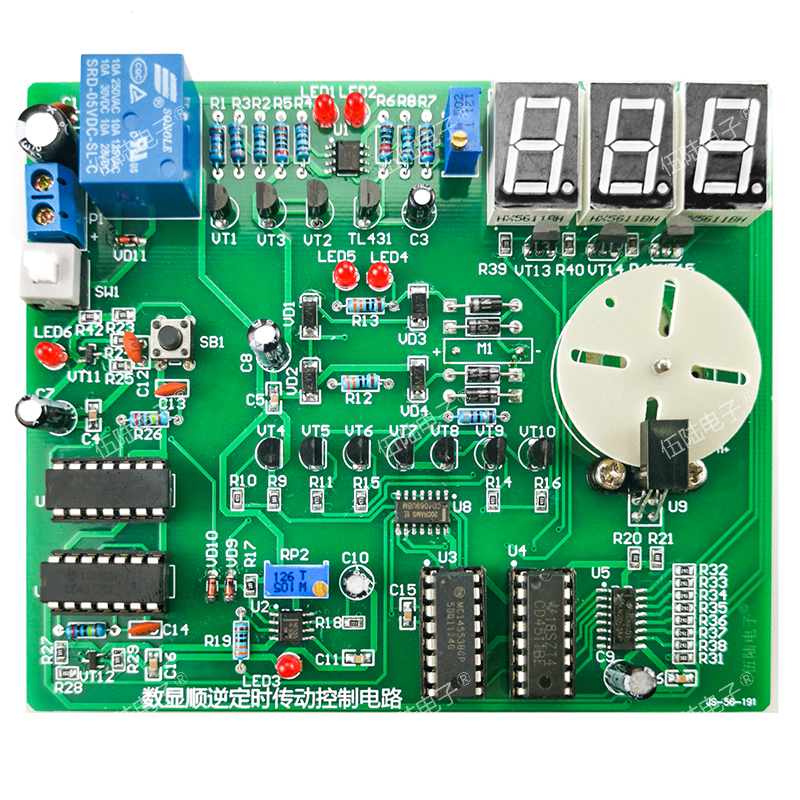

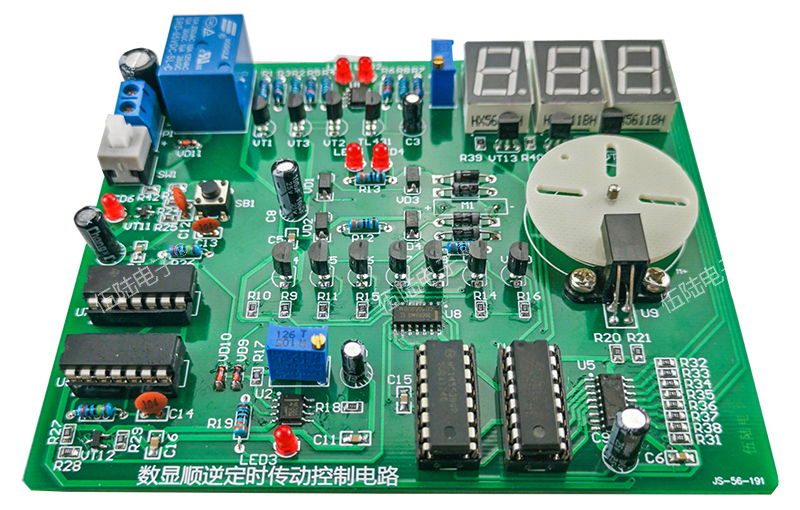

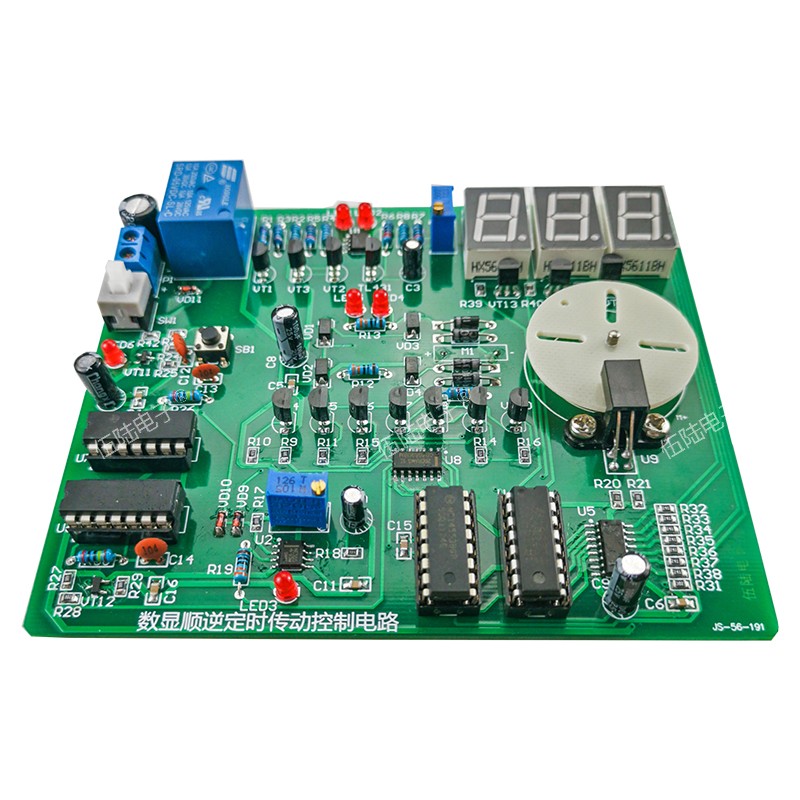

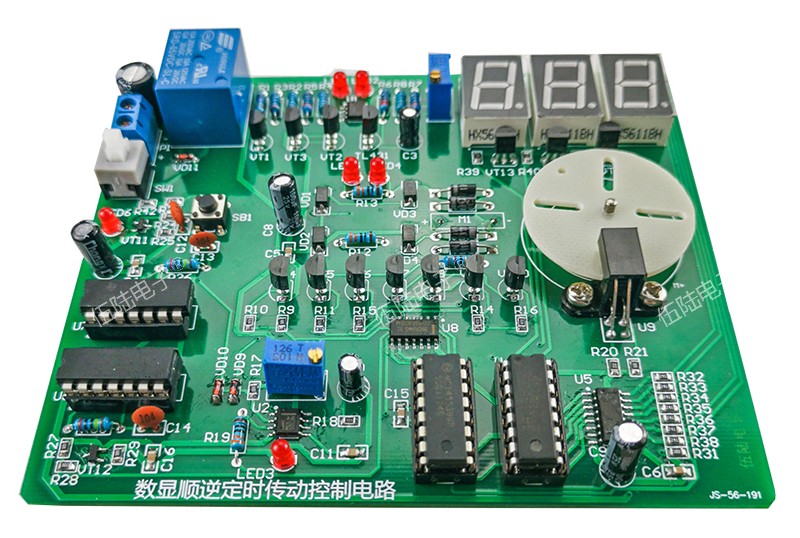

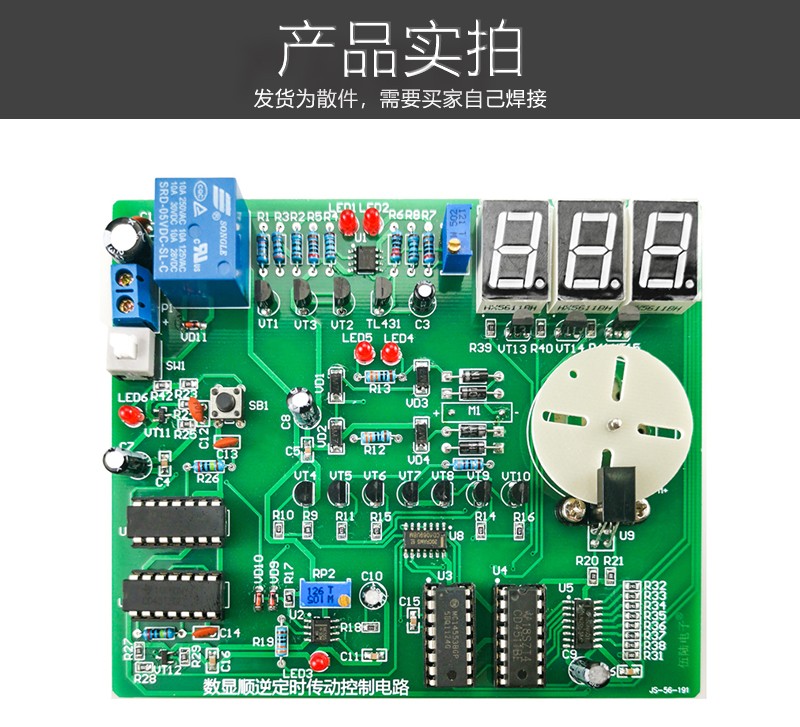

四、成品图

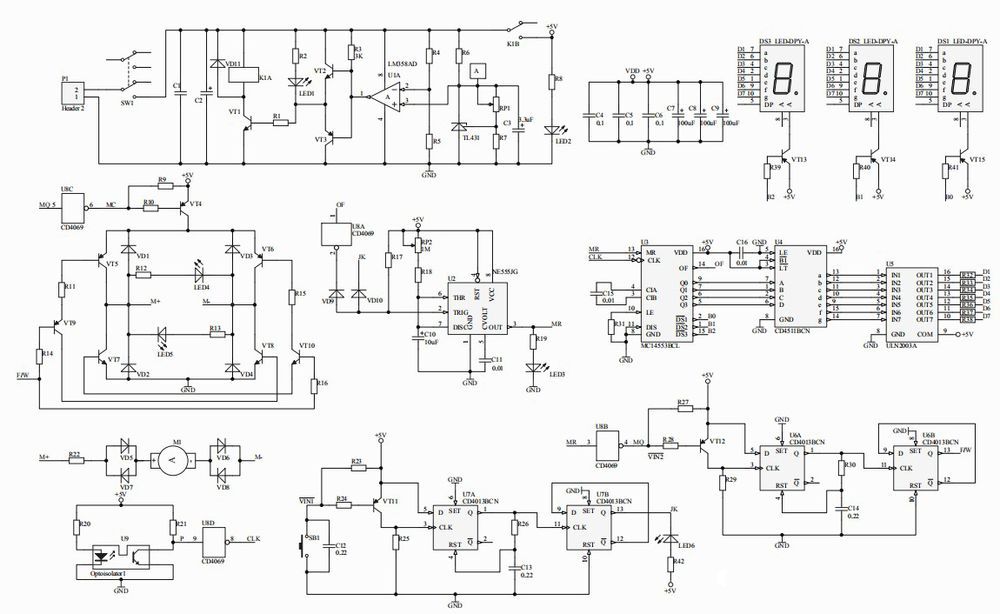

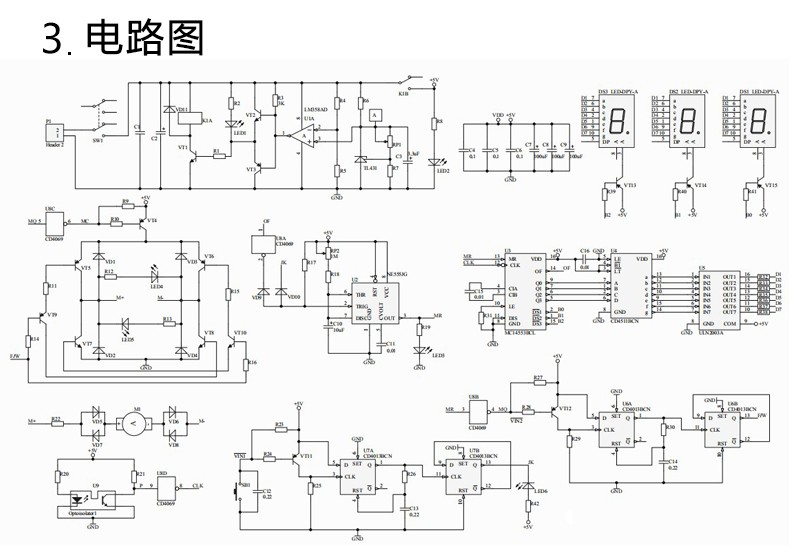

五、电路图

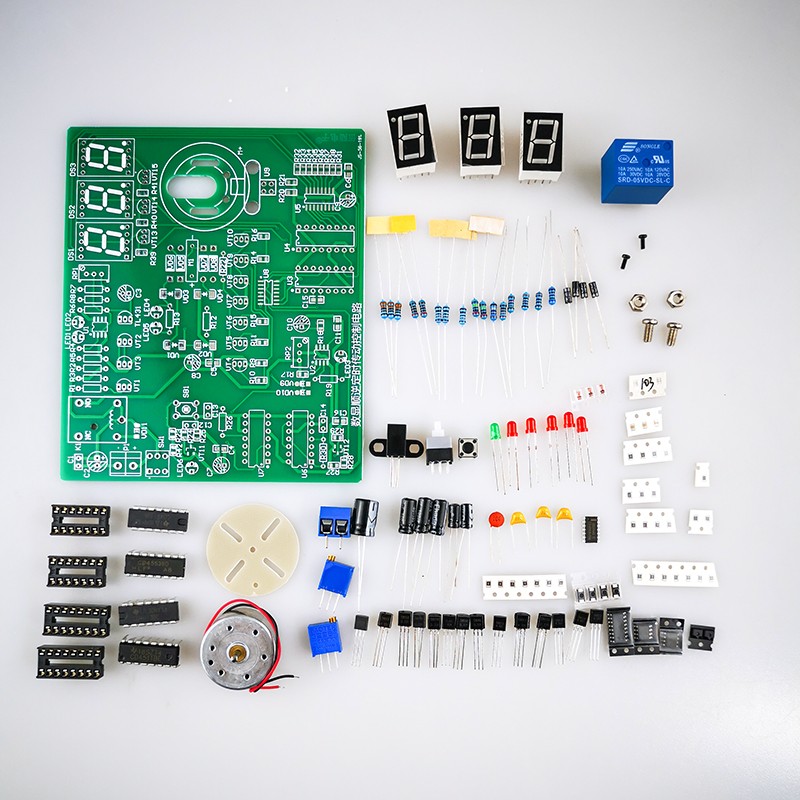

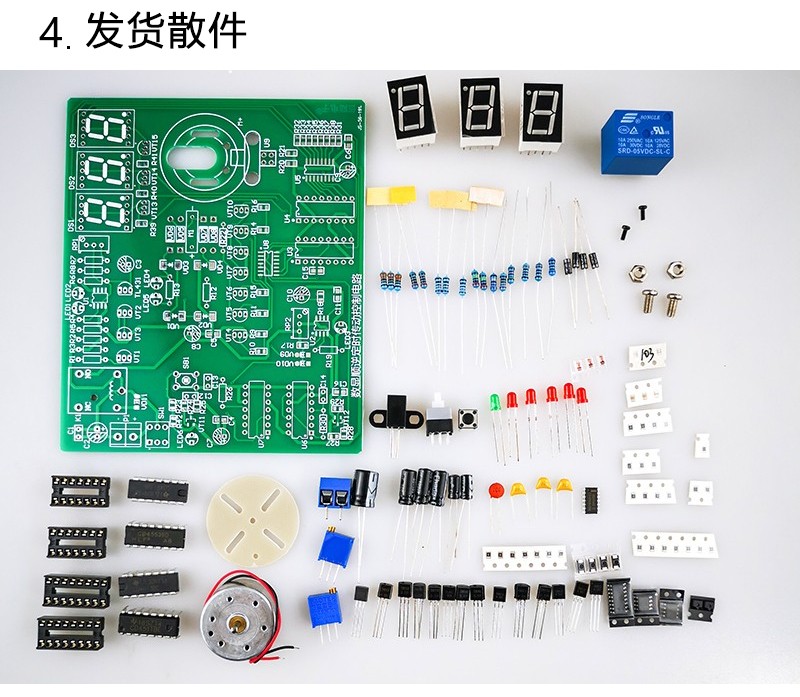

六、发货散件
