竞赛套件语音播报万年历江苏技能电子电路装调与应用实训故障板

¥145

编码： JS-56-188

有货 999999

折扣时间

语音播报万年历套件江苏电子技能竞赛故障板 DIY制作

供电电压：6V直流

板子尺寸：102*158mm

注意：

  在您已经焊接好的《语音播报万年历》线路板上，请用导线连接TP2（BUSY）和TG12，另外还设置了两个故障。请您根据《语音播报万年历》电路原理和电路功能（电路功能看提供的《语音播报万年历原理与功能》）加以排除，故障排除后电路才能正常工作。。
    1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
    2.套件不含外接电源，需要的朋友请另购，本店有售。

工作原理：

语音播报万年历主要由单片机、时钟、数码管显示，键盘、语音播报等电路组成。单片机读取时钟芯片（IC2 DS1302）的时间后通过数码管把日期和时间显示出来，按键可以设置日期和时间，按“报时“键后，单片机控制语音芯片播报当前时间。由于有电池给时钟芯片供电，故断电后时间仍能正常走动。

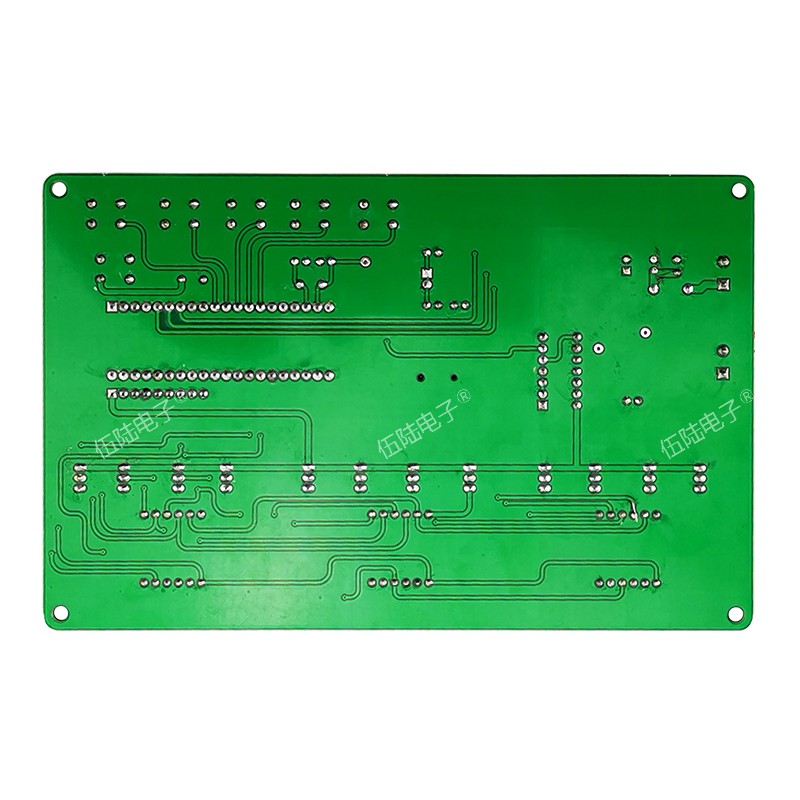

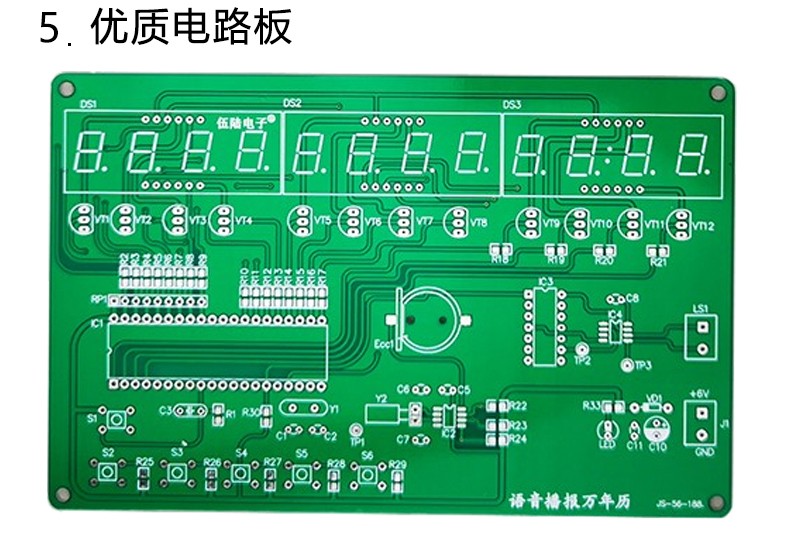

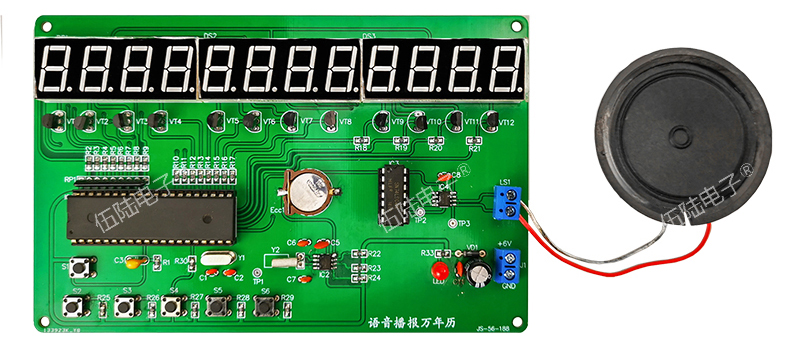

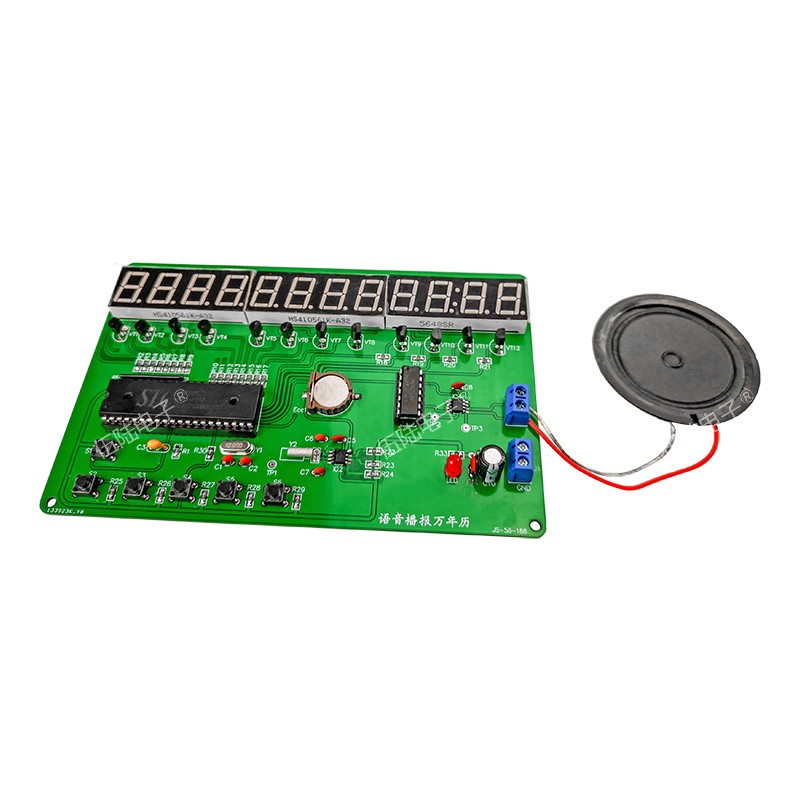

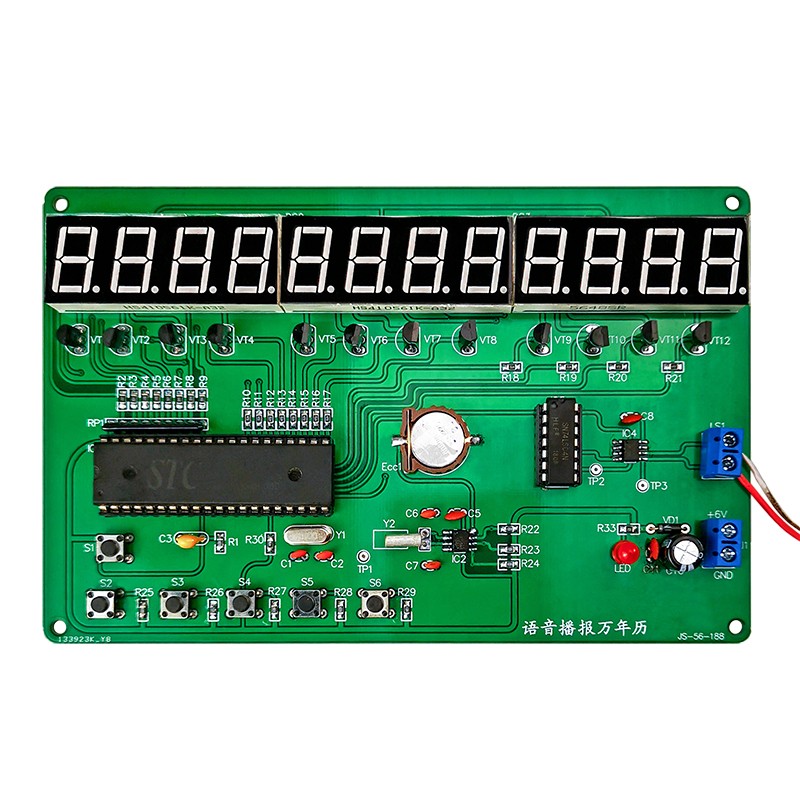

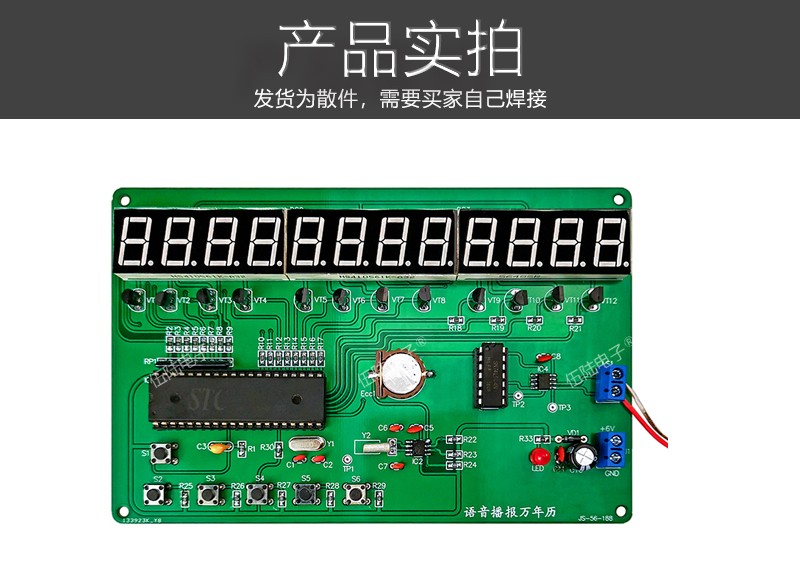

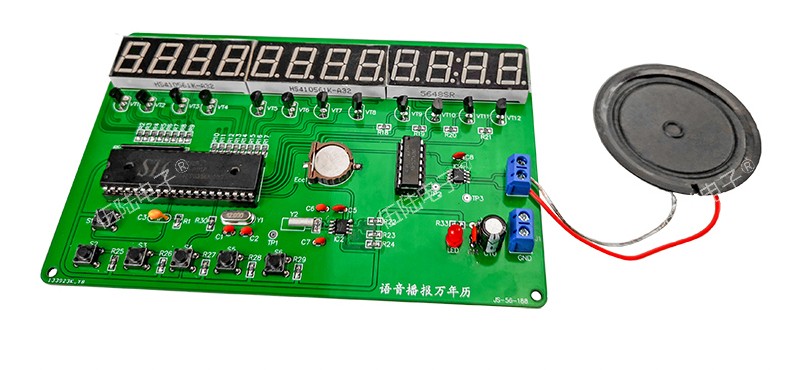

焊接好成品图：

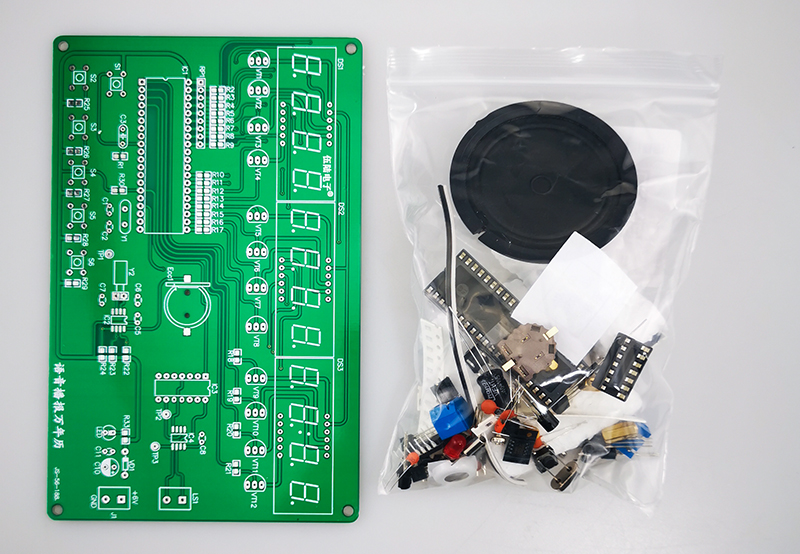

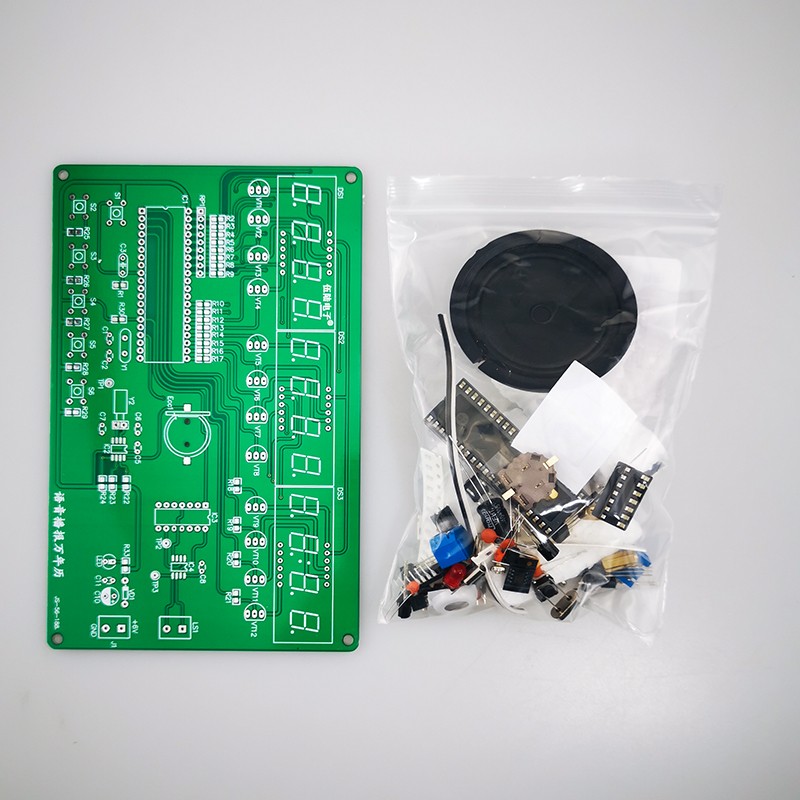

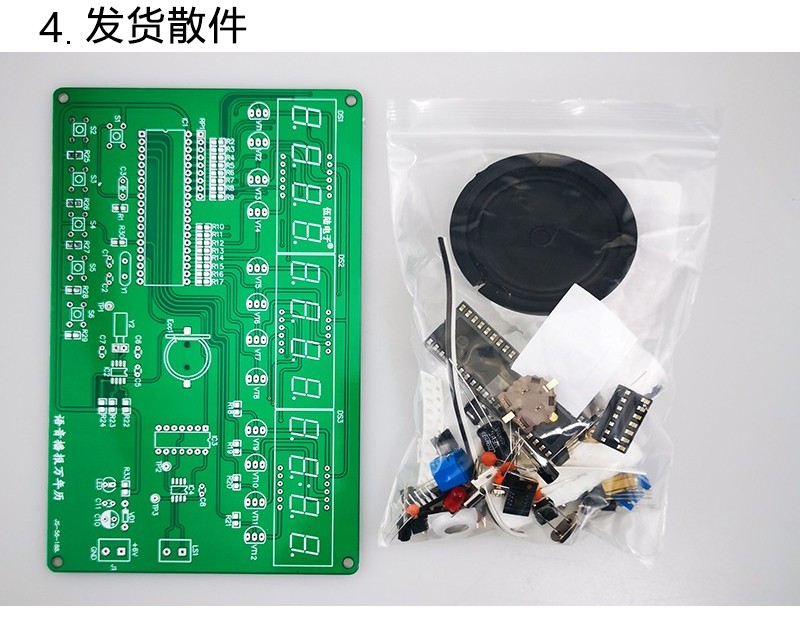

发货散件：

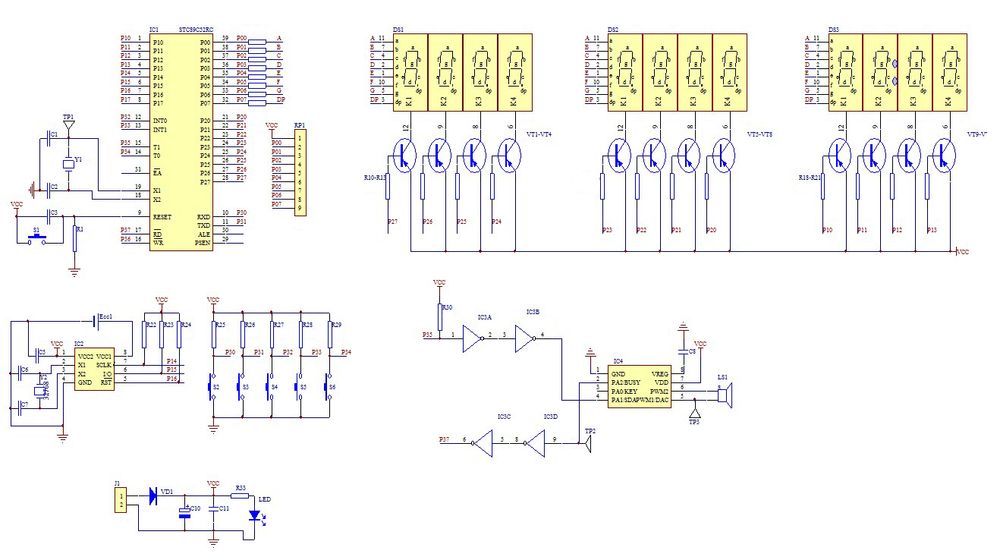

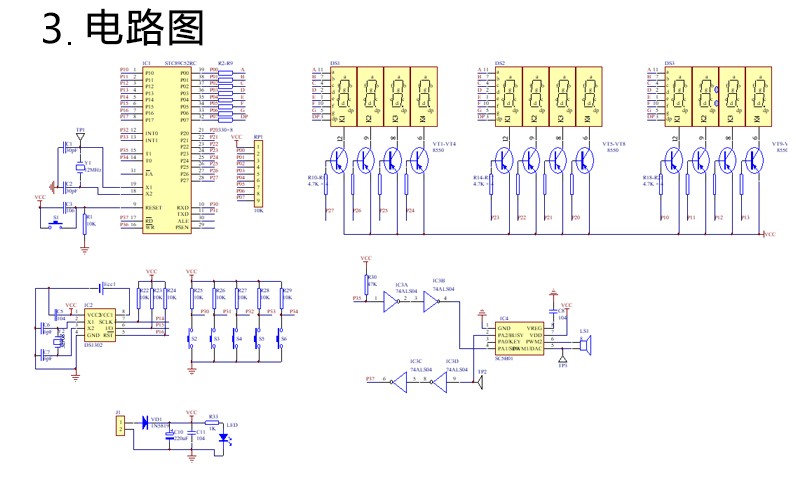

电路图：

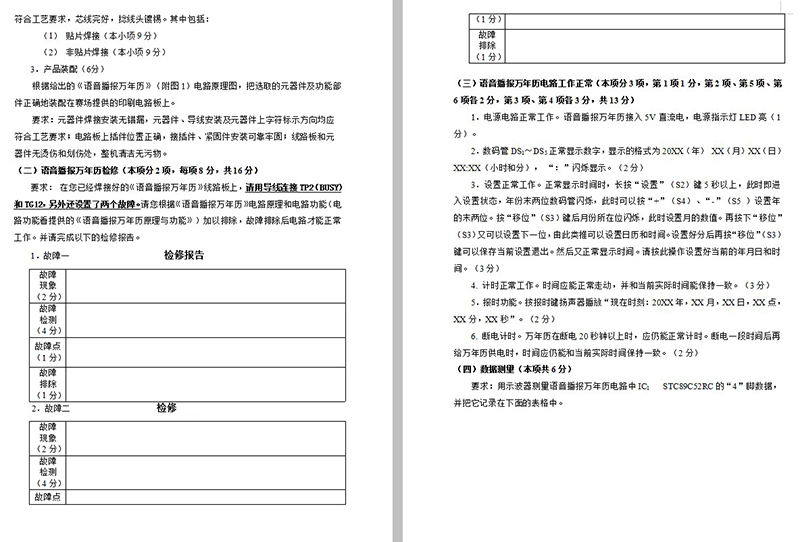

电路功能：

1．电源电路正常工作。语音播报万年历接入6V直流电，电源指示灯LED亮

2．数码管DS1～DS3正常显示数字，显示的格式为20XX（年） XX（月）XX（日）XX:XX（小时和分）， “：”闪烁显示。

3．设置正常工作。正常显示时间时，长按“设置”（S2）键5秒以上，此时即进入设置状态，年份末两位数码管闪烁，此时可以按“+”（S4）、“-”（S5 ）设置年的末两位。按“移位”（S3）键后月份所在位闪烁，此时设置月的数值。再按下“移位”（S3）又可以设置下一位，由此类推可以设置日历和时间。设置好分后再按“移位”（S3）键可以保存当前设置退出。然后又正常显示时间。请按此操作设置好当前的年月日和时间。

4. 计时正常工作。时间应能正常走动，并和当前实际时间能保持一致。

5．报时功能。按报时键(S6)扬声器播放“现在时刻：20XX年，XX月，XX日，XX点，XX分，XX秒”。

6. 断电计时。万年历在断电20秒钟以上时，应仍能正常计时。断电一段时间后再给万年历供电时，时间应仍能和当前实际时间保持一致。

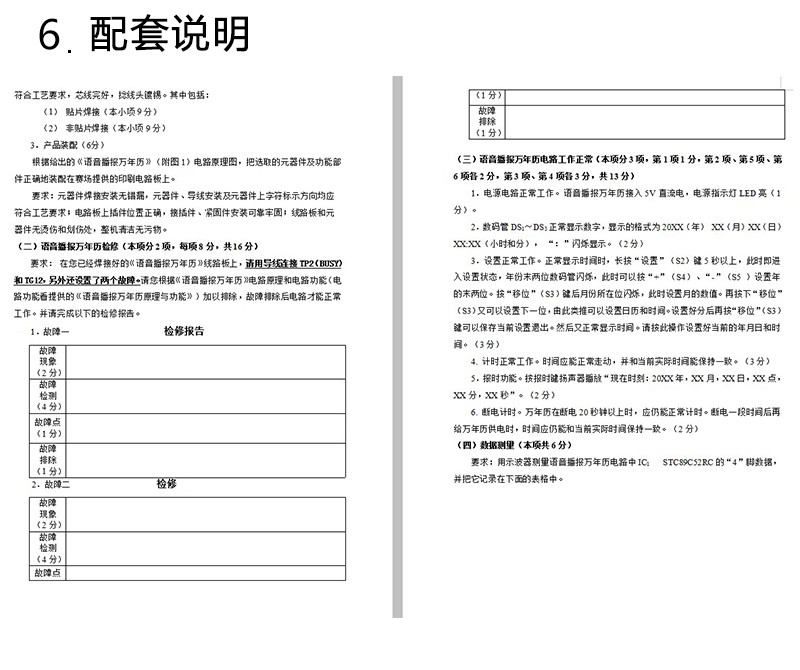

配套说明：

属性	参数
总库存	999999 件
商家编码	JS-56-188
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
