红外感应报警器电路套件二极管电子工艺焊接组装教学实训散件

¥2.15-4.2

编码： TJ-56-371

有货 20128

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

产品型号：TJ-56-371

板子尺寸：5.3*3.2cm

供电电压：DC 5V

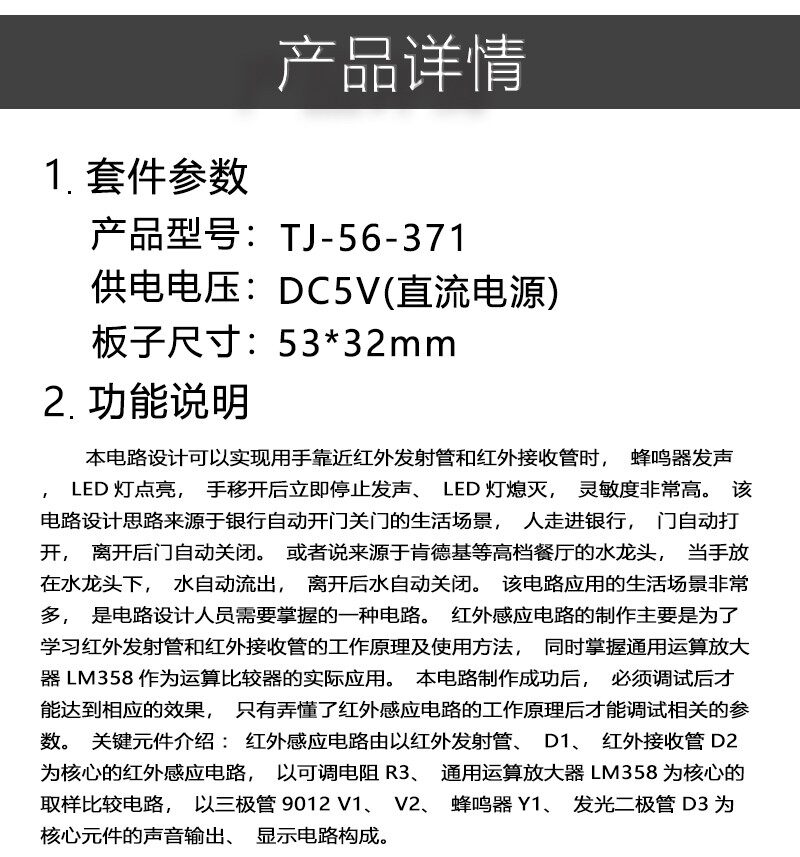

一、功能简介：

本电路设计可以实现用手靠近红外发射管和红外接收管时，蜂鸣器发声，LED灯点亮，手移开后立即停止发声、LED灯熄灭，灵敏度非常高。该电路设计思路来源于银行自动开门关门的生活场景，人走进银行，门自动打开，离开后门自动关闭。或者说来源于肯德基等餐厅的水龙头，当手放在水龙头下，水自动流出，离开后水自动关闭。该电路应用的生活场景非常多，是电路设计人员需要掌握的一种电路。红外感应电路的制作主要是为了学习红外发射管和红外接收管的工作原理及使用方法，同时掌握通用运算放大器LM358作为运算比较器的实际应用。本电路制作成功后，**调试后才能达到相应的效果，只有弄懂了红外感应电路的工作原理后才能调试相关的参数。关键元件介绍：红外感应电路由以红外发射管、D1、红外接收管D2为核心的红外感应电路，以可调电阻R3、通用运算放大器LM358为核心的取样比较电路，以三极管9012 V1、V2、蜂鸣器Y1、发光二极管D3为核心元件的声音输出、显示电路构成。

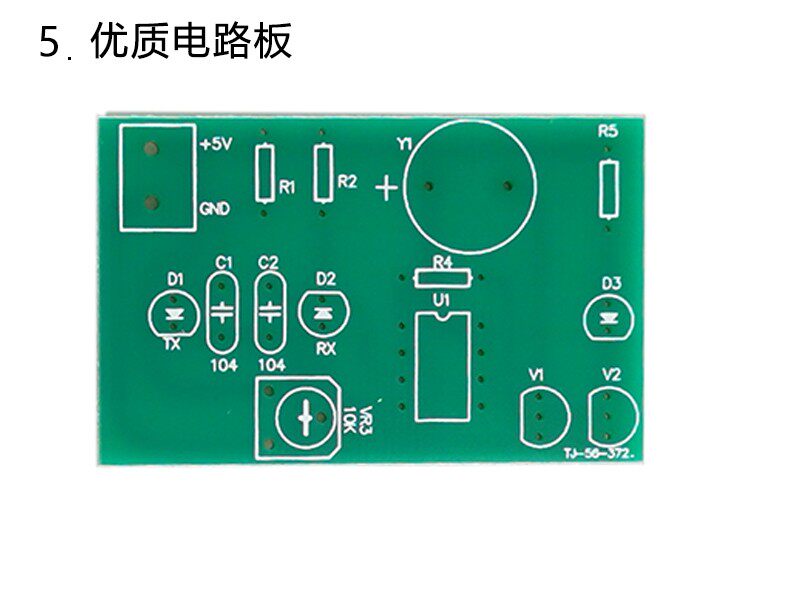

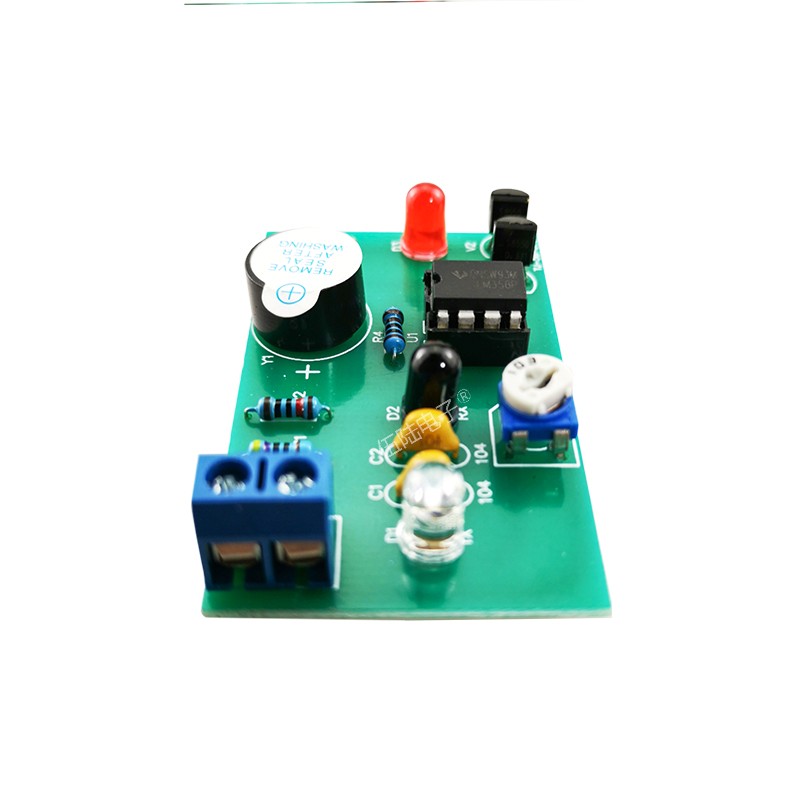

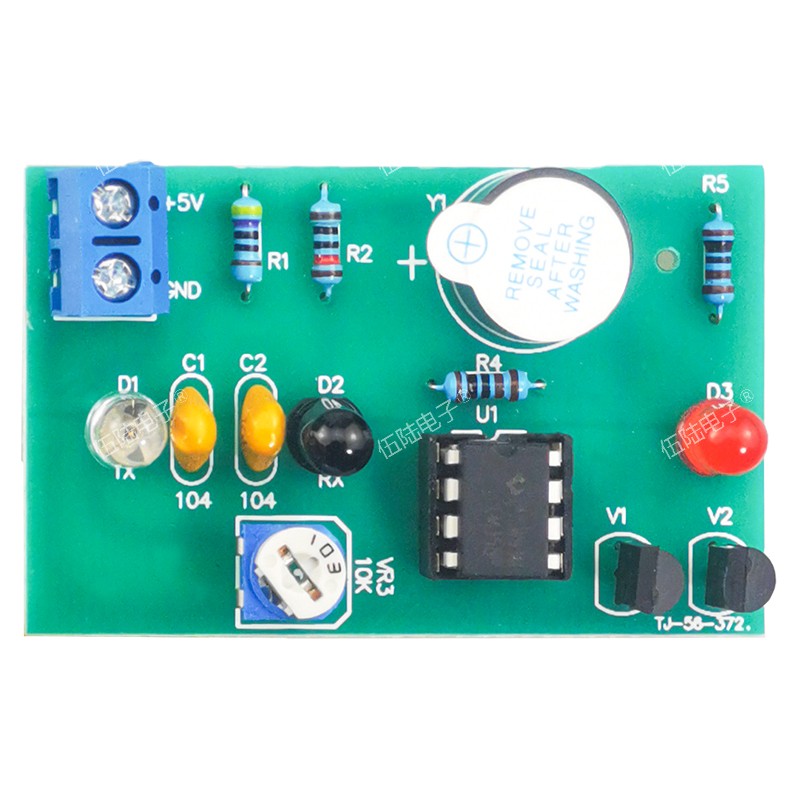

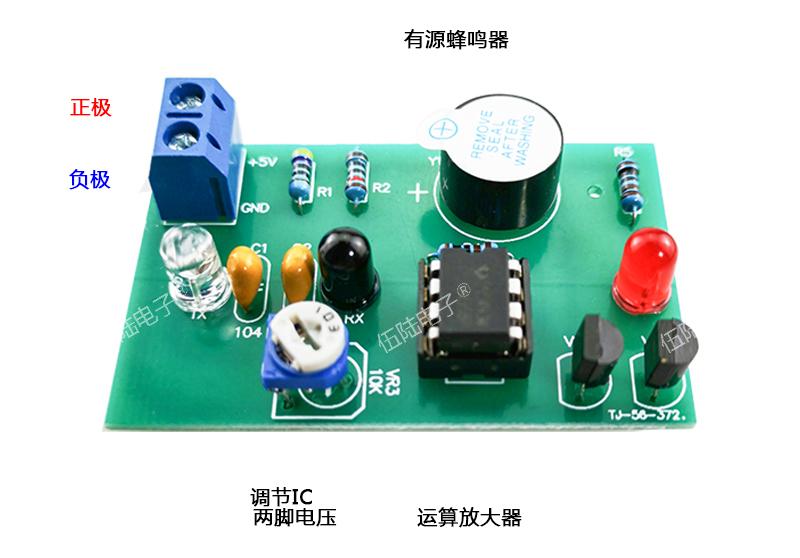

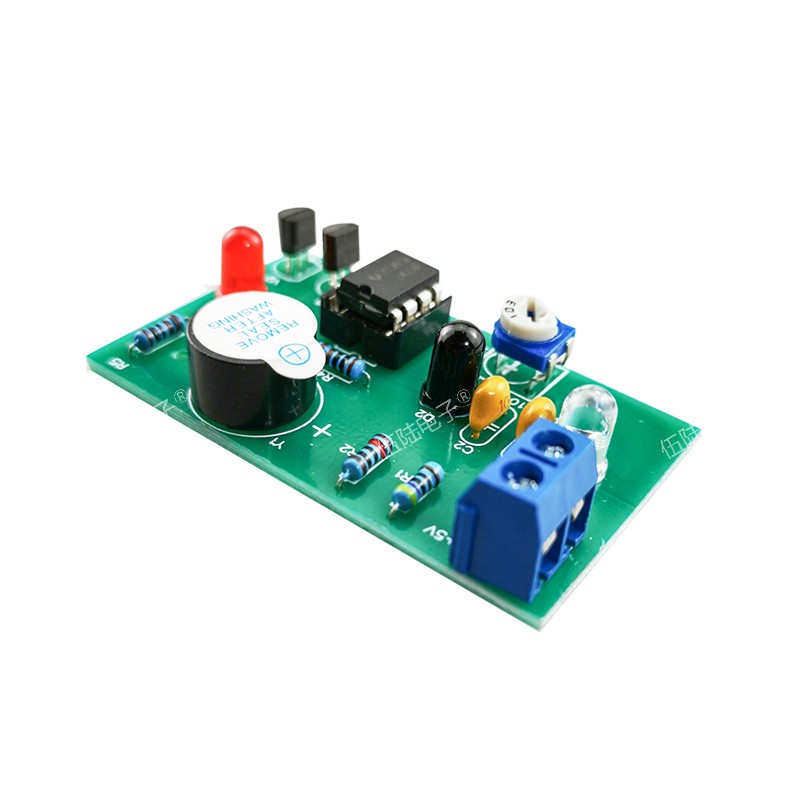

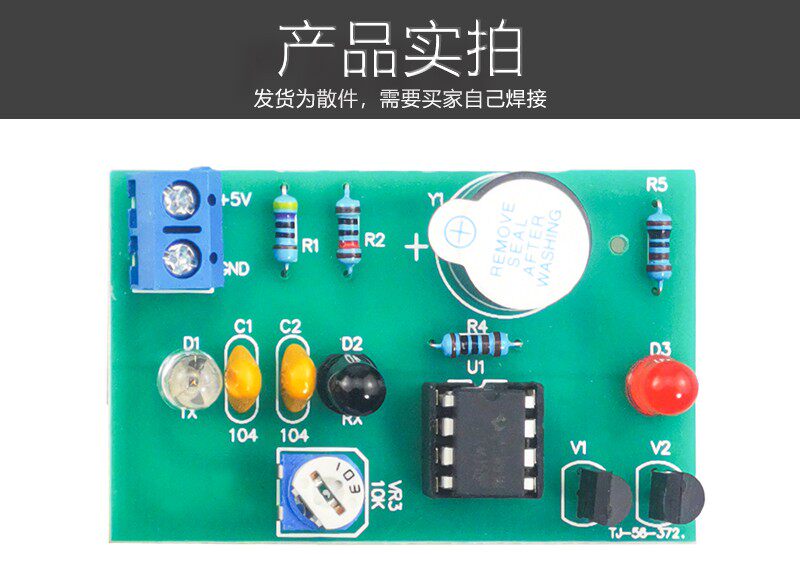

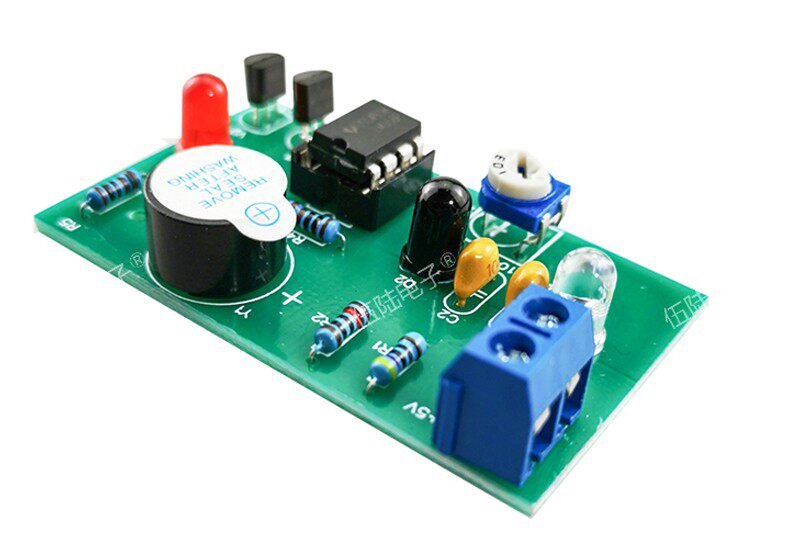

二、安装成品图

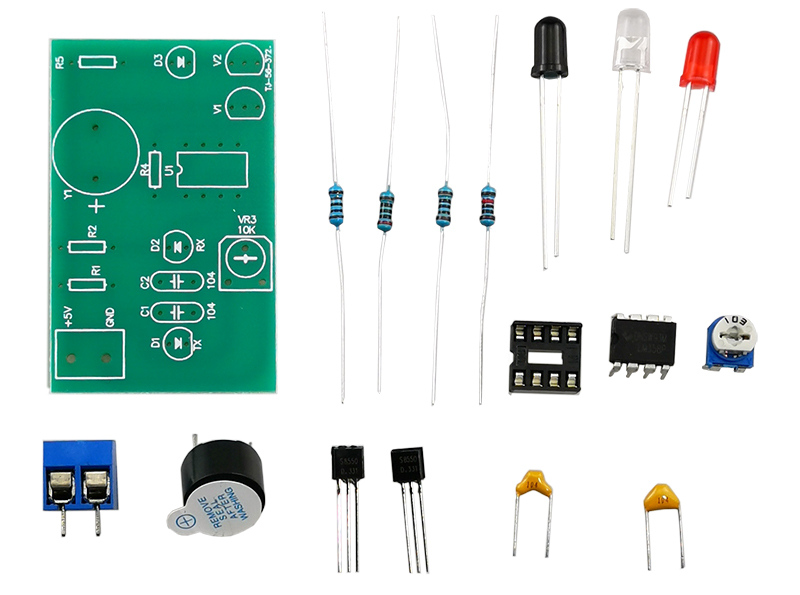

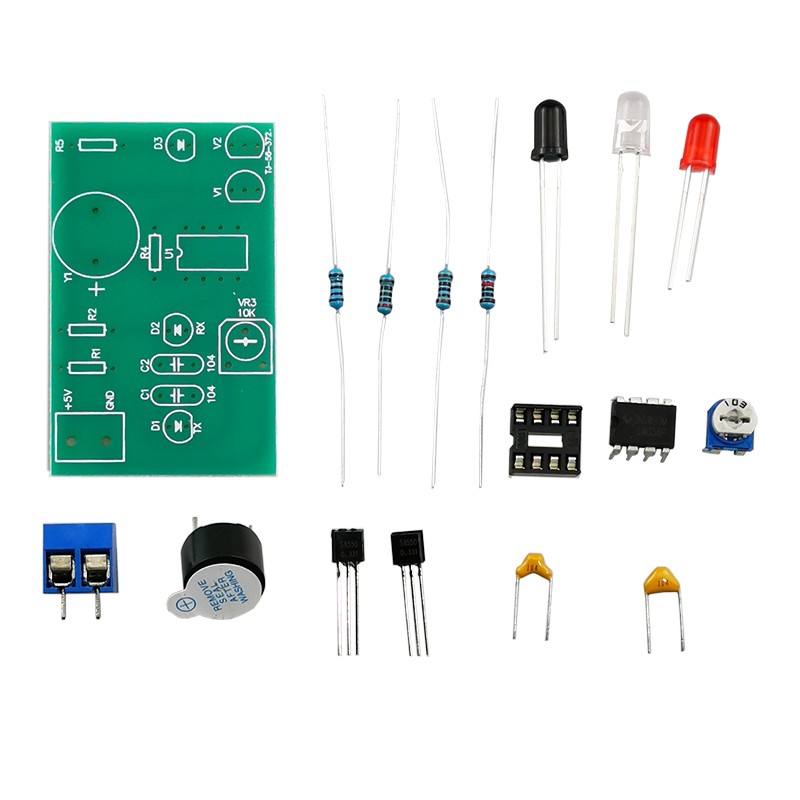

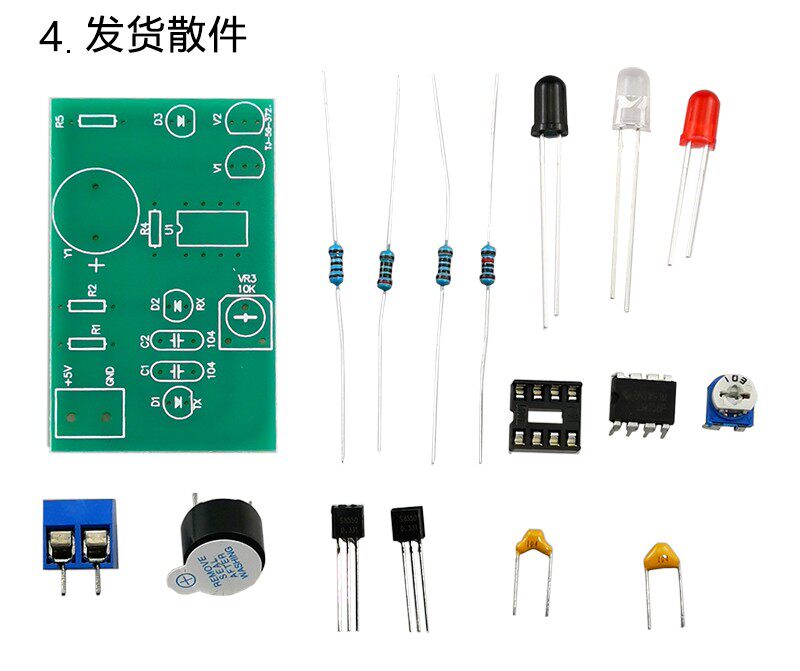

三、发货散件

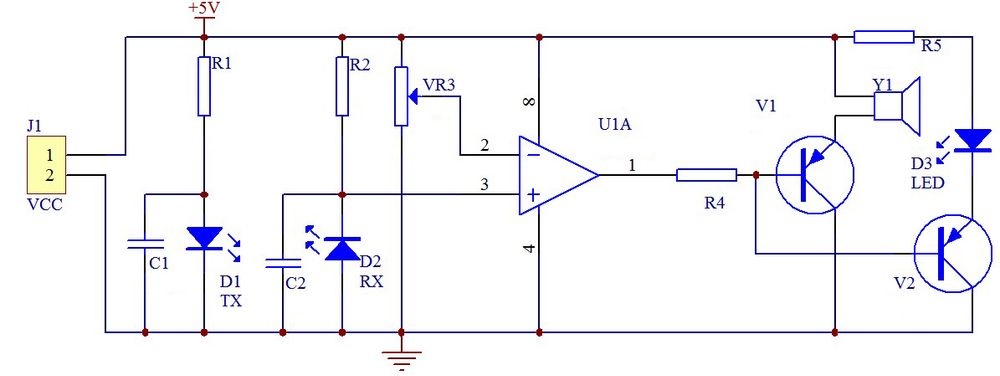

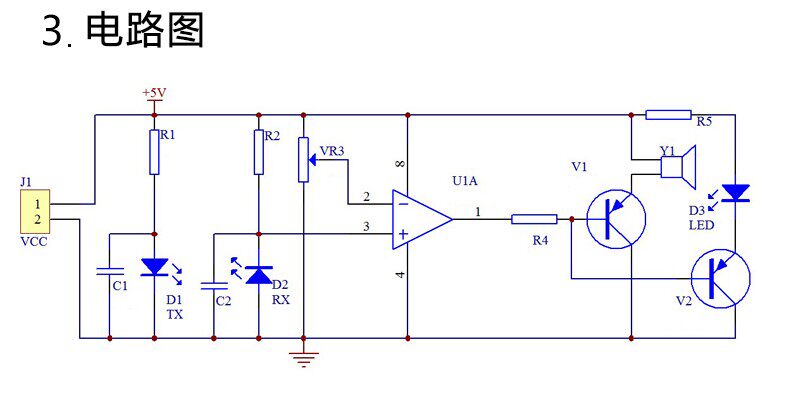

四、电路图

五、原理说明

通上5V电源，红外发射管D1导通，发出红外光（眼睛是看不见的），如果此时没有用手挡住光，则红外接收管D2没有接受到红外光，红外接收管D2仍然处于反向截止状态。红外接收管D2负极的电压仍然为高电平，并送到LM358的3脚。LM358的2脚的电压取决于可调电阻R3，只要调节可调电阻R3到合适的时候（用**表测量LM358的2脚的电压大概为2.5V左右），就能**LM358的3脚的电压大于LM358的2脚的电压,根据比较器的工作原理,当V+ > V-的时候, LM358的1脚就会输出高电平，并通过限流电阻R4送到PNP型三极管V1、V2的基极，致使三极管V1、V2截止，蜂鸣器Y1不发声，发光二极管D3熄灭。当用手靠近红外发射管D1时，将红外光档住并反射到红外接收管D2上，红外接收管D2接受到红外光，立刻导通，使得红外接收管D2负极的电压急速下降，该电压送到LM358的3脚上。LM358的3脚电压下降到低于2脚的电压，根据比较器的工作原理,V+ < V-的时候, LM358的1脚就会输出低电平，并通过限流电阻R4送到PNP型三极管V1、V2的基极，致使三极管V1、V2导通蜂鸣器Y1发声，发光二极管D3点亮。通过以上调试，就可以实现当手移动到红外发射管D1和红外接收管D2的上面时，蜂鸣器发声，发光二极管点亮。当手离开红外发射管D1和红外接收管D2的上面时，蜂鸣器停止发声，发光二极管熄灭，产生了感应手的效果。
