光控音乐心形灯套件爱心电路板LED彩灯教学实训焊接diy制作散件

¥6.2-8.25

编码： TJ-56-269

有货 17747

折扣时间

套餐：

套件（无电池盒）

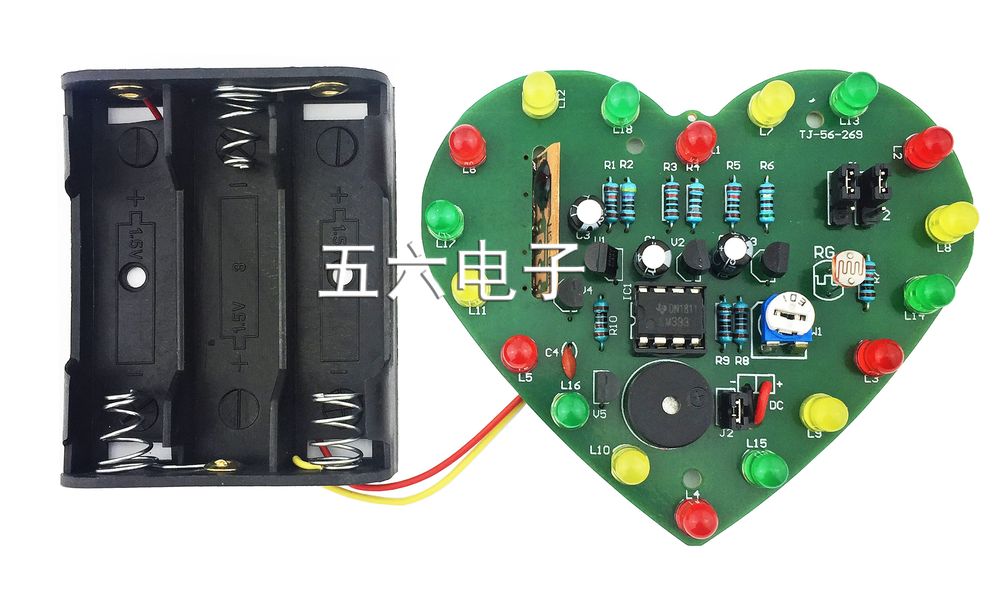

套件+3节5号电池盒

套件+3节5号电池盒+电池

数量：

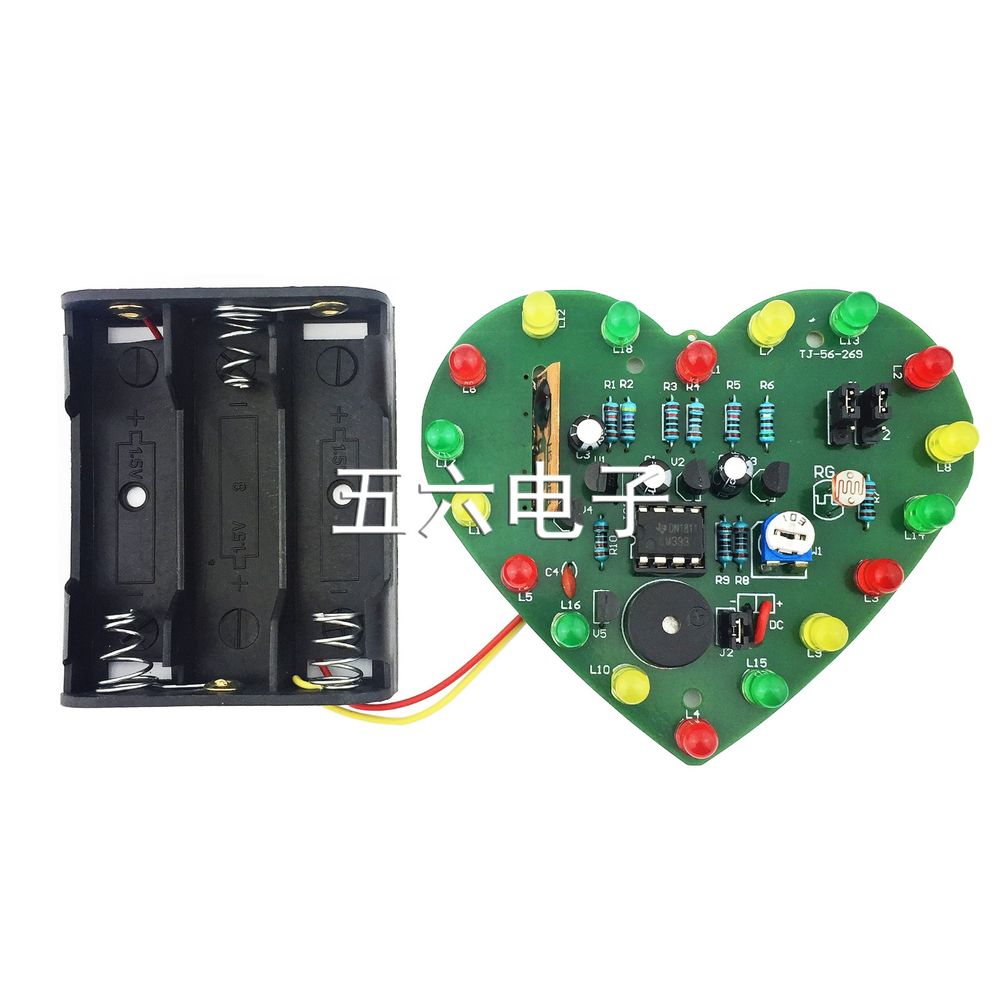

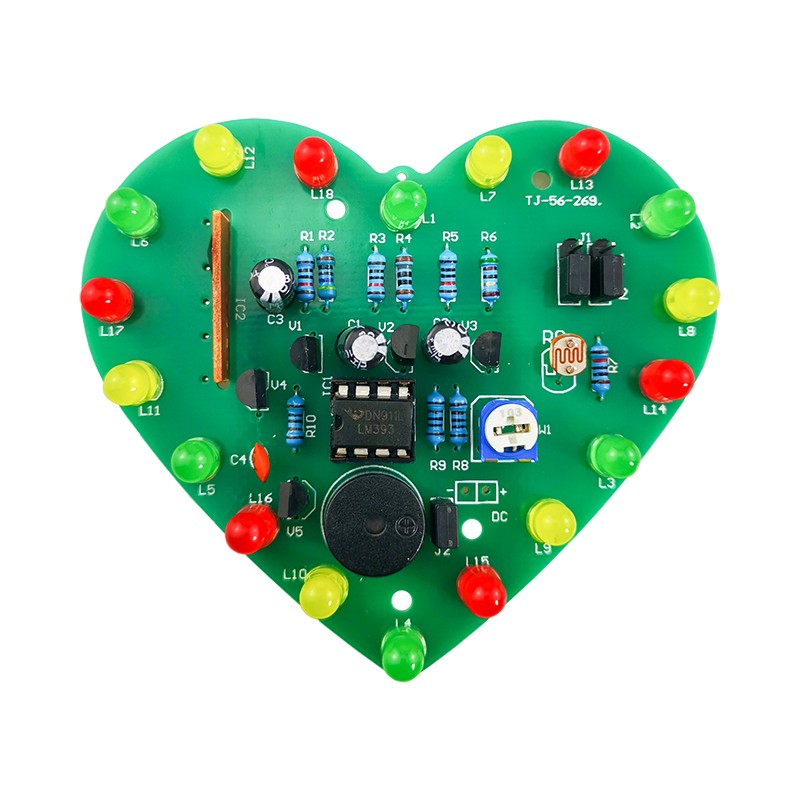

光控音乐心形灯套件 18只LED彩灯控制

工作电压：如果全部采用红色LED，则可以用直流3V，若颜色不同，则用直流4.5-5V电压

产品型号：TJ-56-269

本电路可以根据环境光线强度控制18只LED循环闪烁和音乐播放，在电路中，光敏电阻作为感光元件，光线越强，光敏电阻的阻值越低。

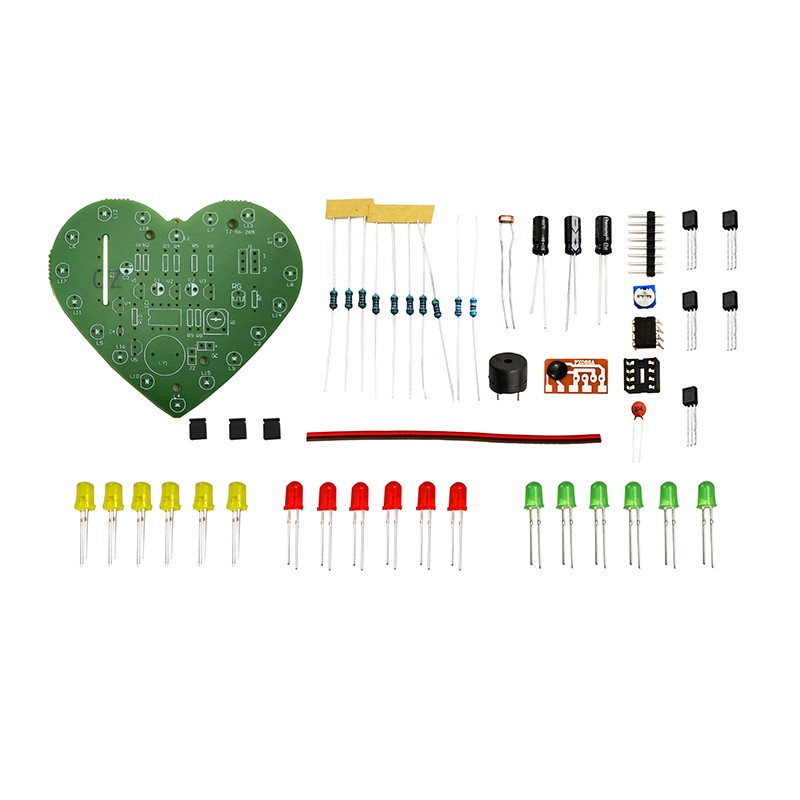

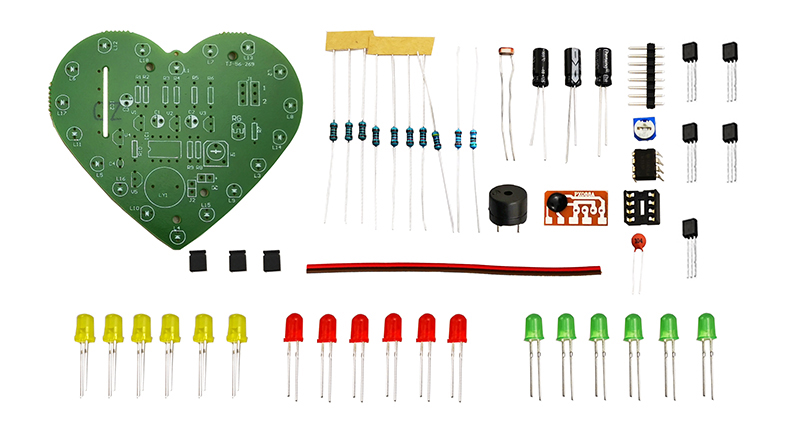

发货散件

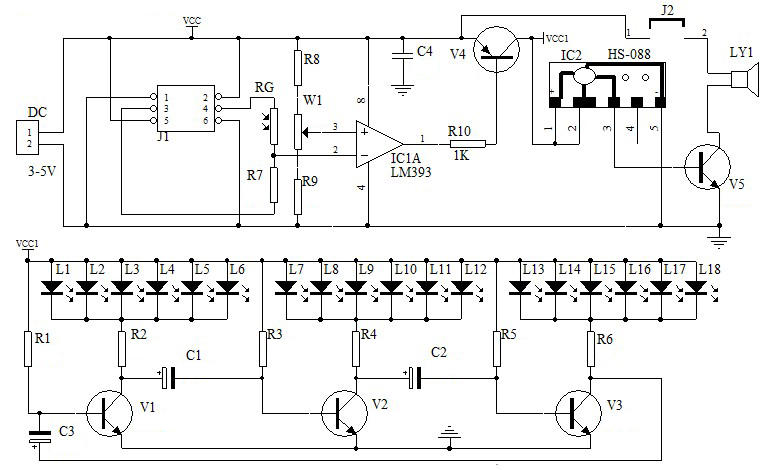

电路图

电路说明

J1可以改变控制方式，分别短接J1的1、3 和 2、4时，光线越强，则R7上的串联分压就越高，这个电压加到电压比较器IC1A的反相输入端，当电压**过同相输入端电压时，IC1A输出低电平，三极管8550导通，音乐芯片和18只LED循环电路上电开始发声和闪烁，J2为喇叭供电开关，去掉J2的短路帽则处于静音状态，三极管V5为功率放大，音乐芯片的音频信号经过V5做放大后；驱动无源蜂鸣器发声；反之若分别短接J1的3、5脚和4、6脚，则光线越暗，电阻R7上的串联分压越高。这样就变为暗控制。J1的其他接法未定义。

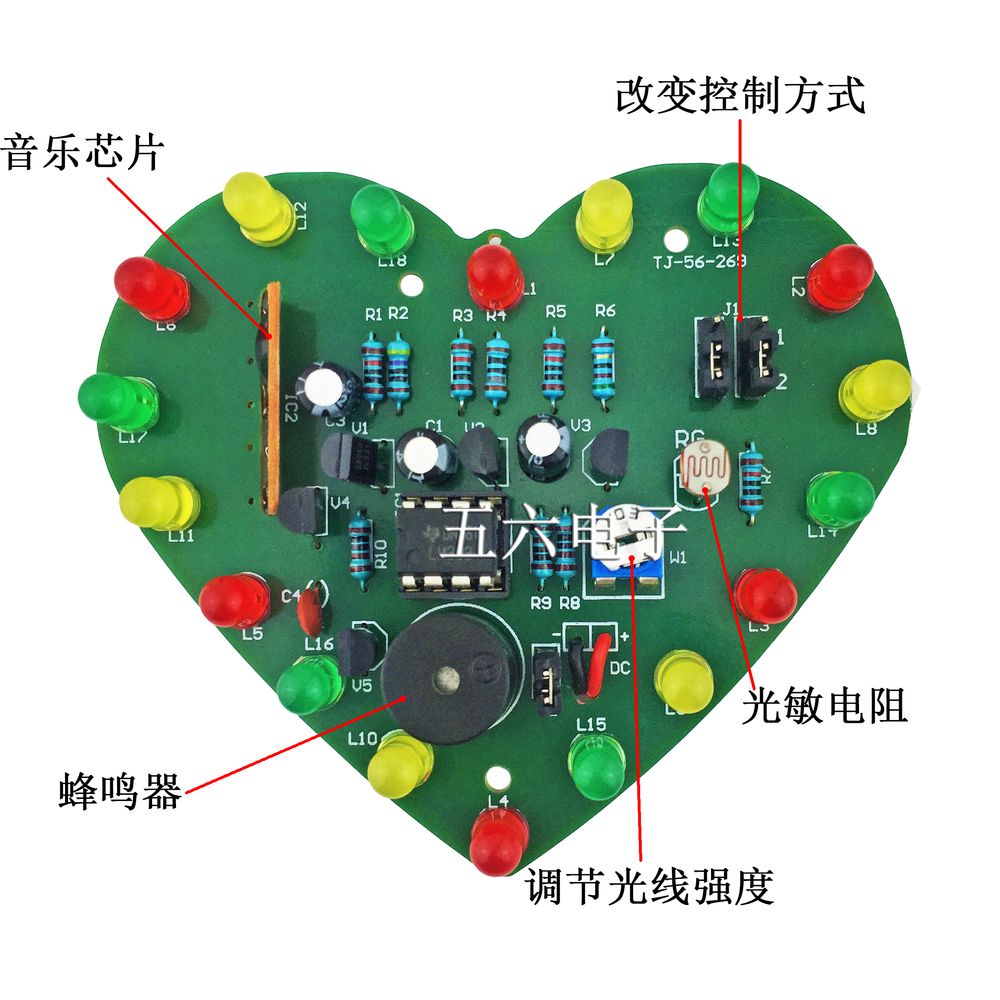

可调电阻W1可以调节同相输入端电压，使电路对合适的光线强度作出反应，避免过高和过低。音乐芯片为正触发，2脚为触发端，将2脚和供电引脚1连接后，可以使音乐芯片循环播放。电阻R2，R4，R6为发光二极管的限流电阻，对应不同颜色的发光二极管，红色用R2，黄色用R4，用R6，若三组LED颜色一致，则可以用相同阻值的限流电阻。由于不同颜色的LED导通电压不同，所以同一组内只能装一种颜色的LED，例如L1-6为一组，则L1-6只能装一种颜色的LED，若颜色装混了，则导通电压高的LED将不会发光。红色LED导通电压。黄色较高，。若将红色和黄色装一组，则黄色的LED就不会发光了，安装时注意。
