光暗报警电路 熄火报警器 光控套件 光敏感应 DIY电子制作散件

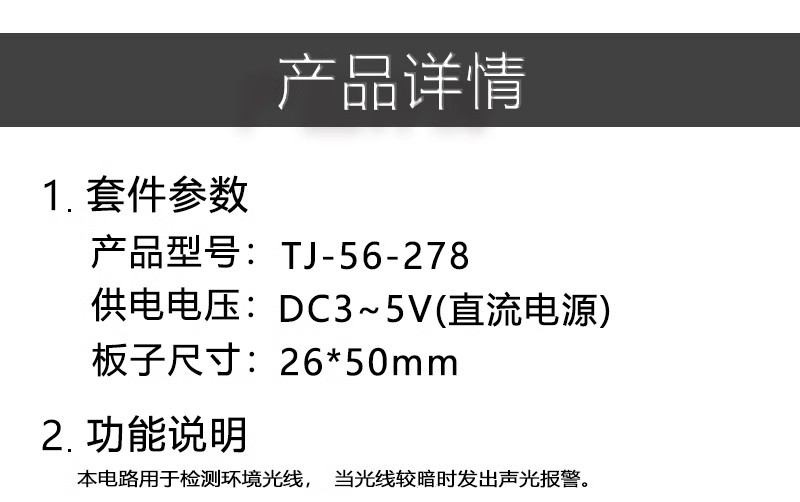

功能简介：本电路用于检测环境光线，当光线较亮时发出声光报警。
供电电压：DC3～5V
板子尺寸：5*2.6cm
产品型号：TJ-56-278
原理说明：
RP、RG、Q1、Q2组成光控开关；R1、R2、C2、Q3、Q4、BP组成一个互补型振荡电路。光敏电阻RG在光照的条件下，电阻变小，RG的电压下降，当电压低于Q1偏置电压后，Q1截止，Q2随之截止。振荡电路停止供电，蜂鸣器停止发生。反之，在黑暗环境中，光敏电阻RG电阻升高，RG上的电压升高，Q1和Q2随之导通，振荡电路通电，信号进入无源蜂鸣器，驱动蜂鸣器发声报警。

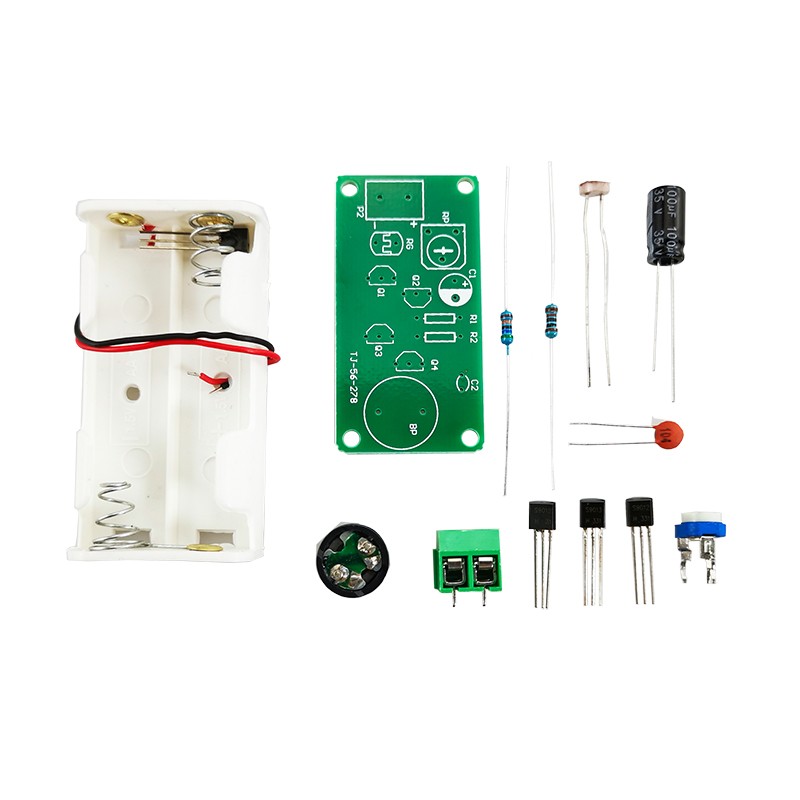

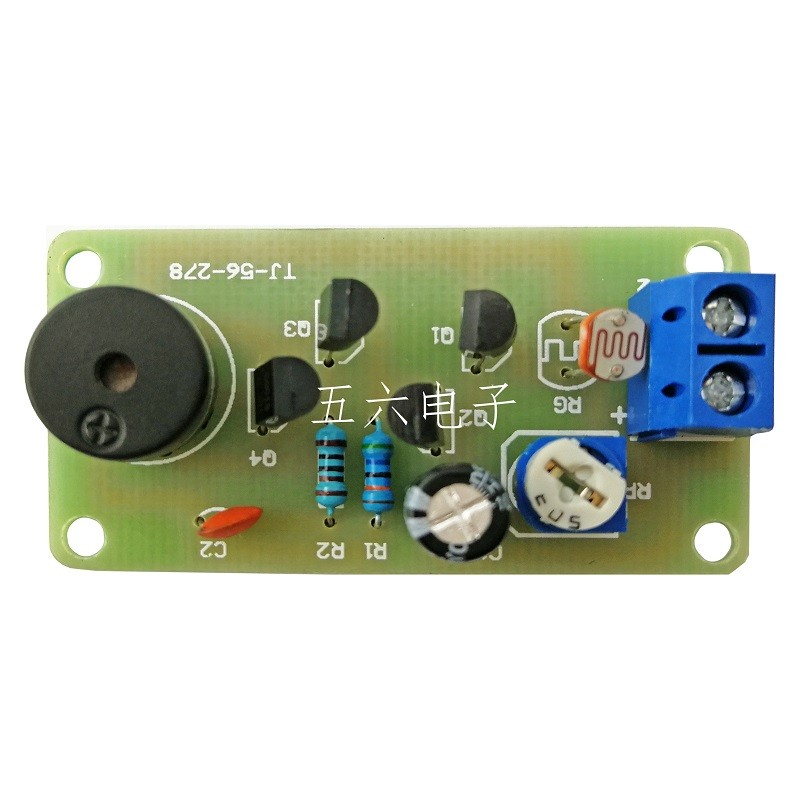

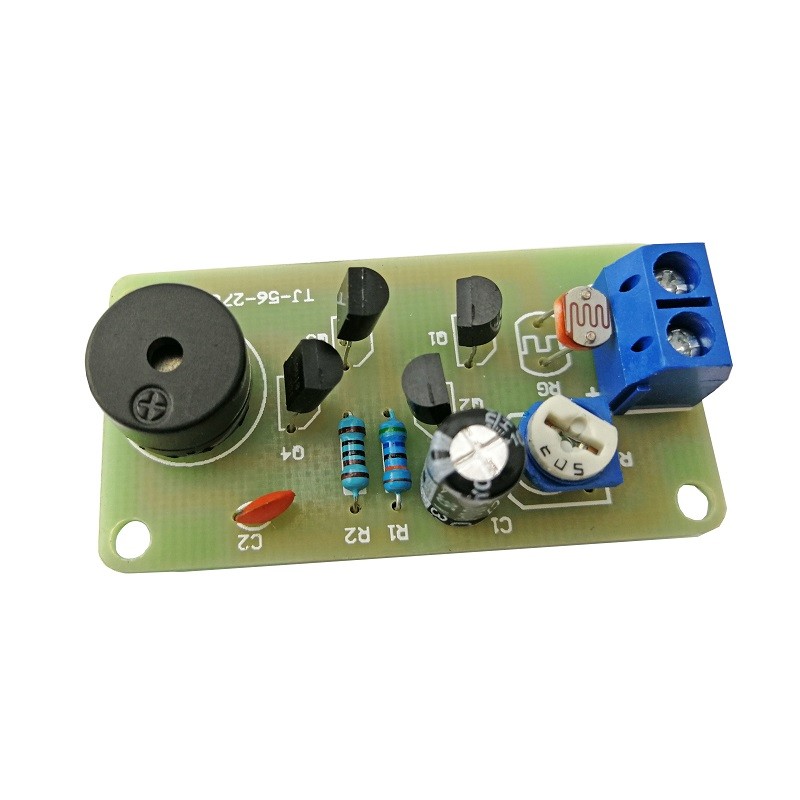

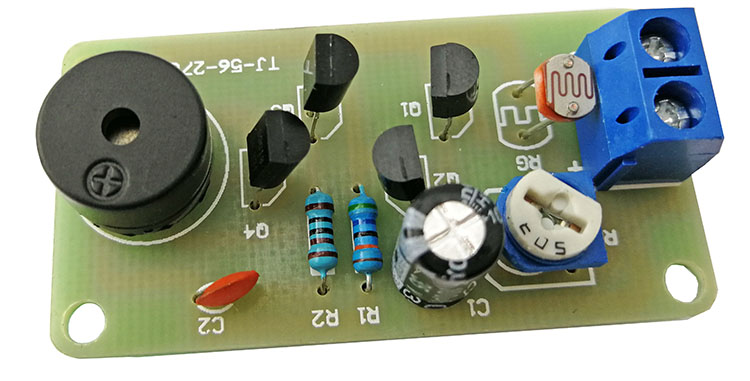

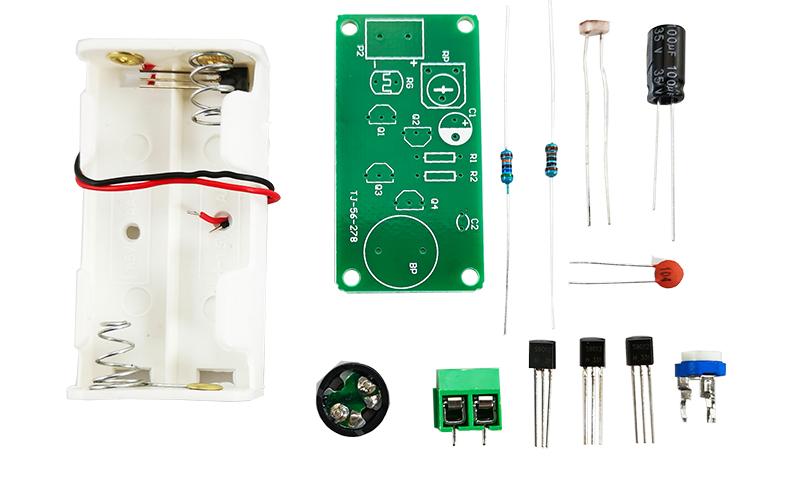

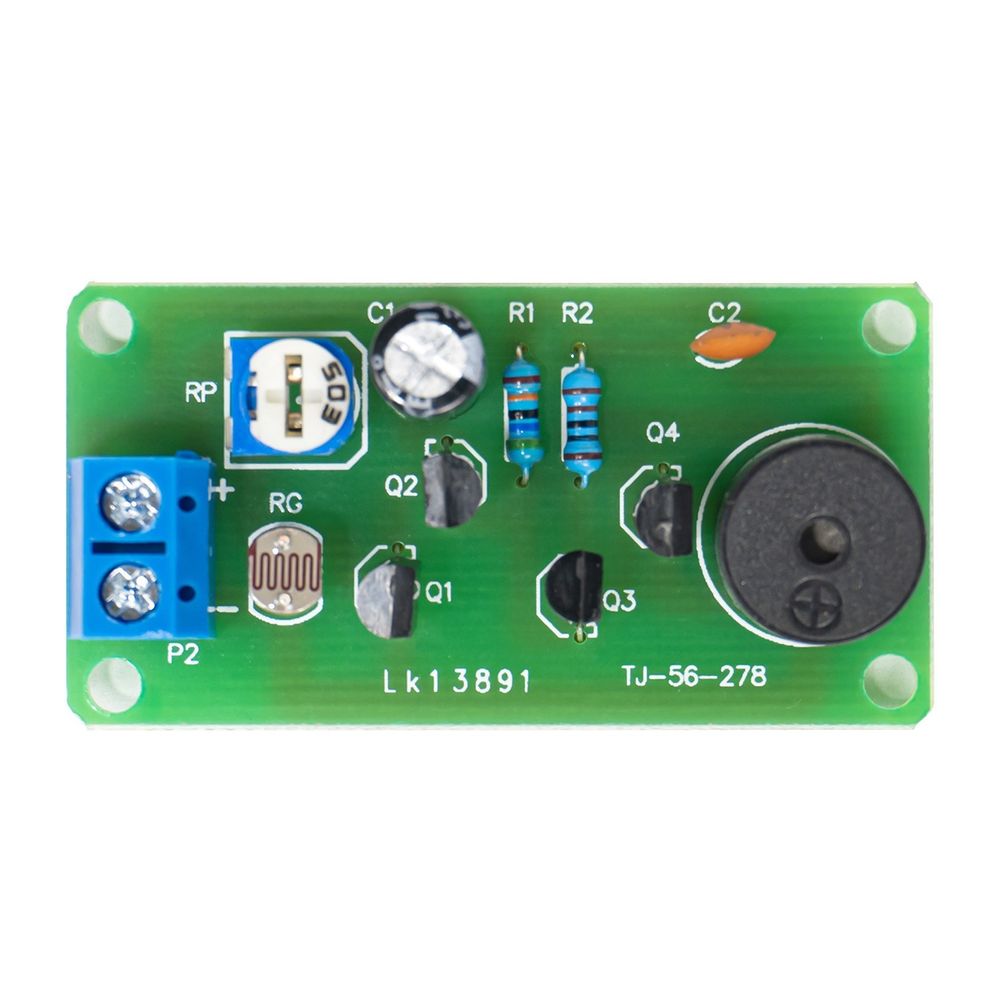

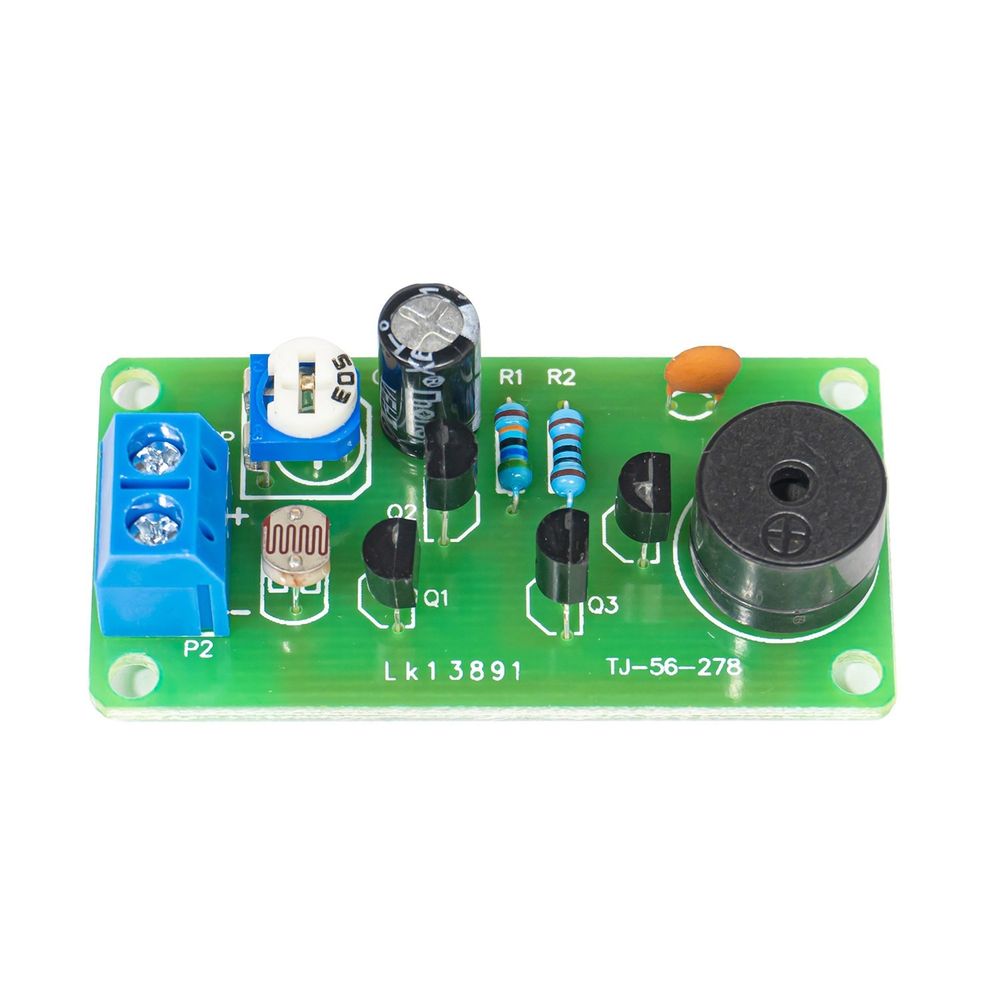

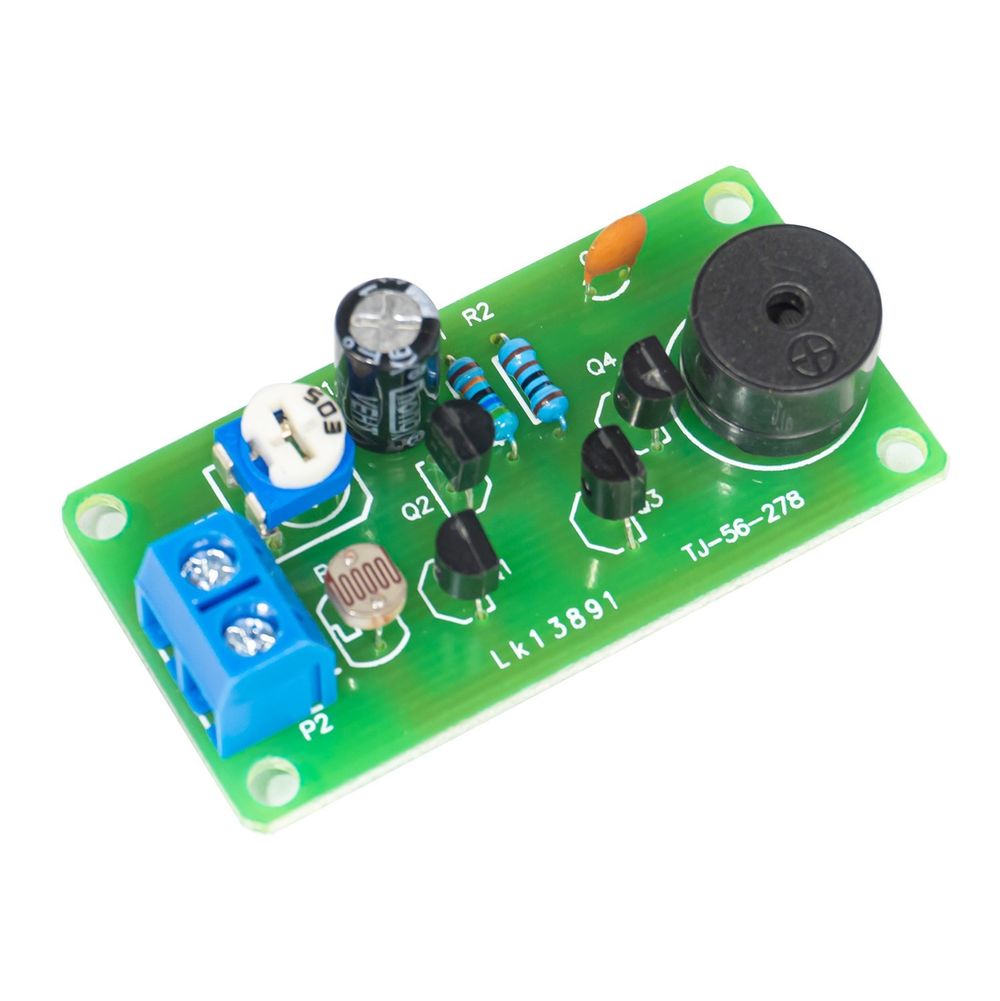

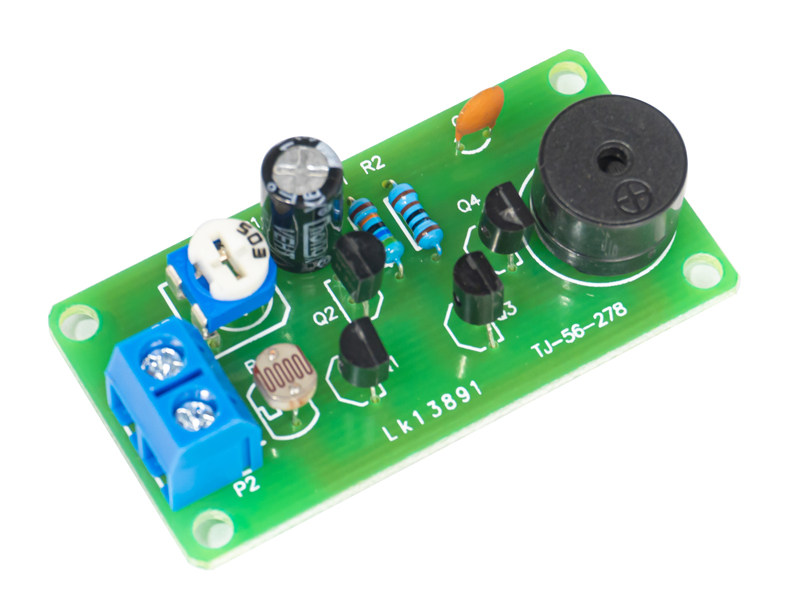

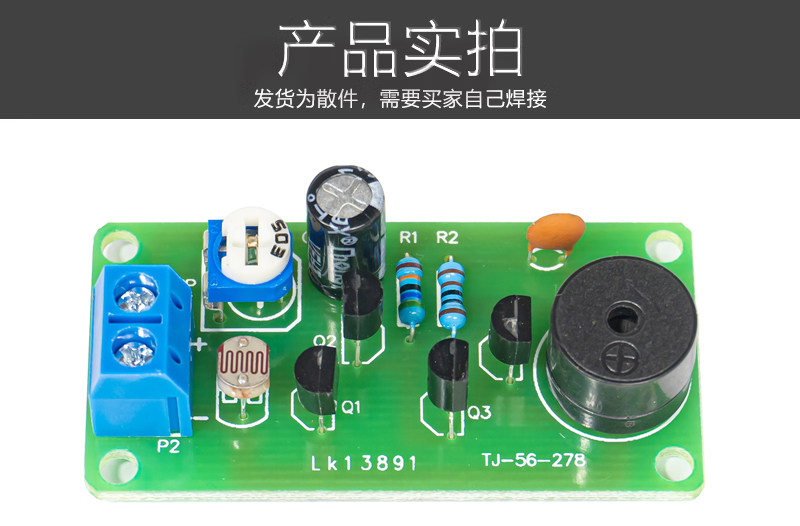

成品展示：

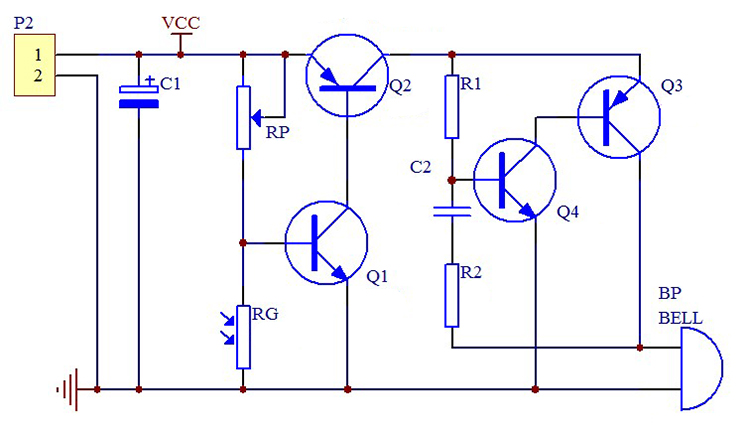

电路图：
| 属性 | 参数 |
|---|---|
| 总库存 | 23588 件 |
| 商家编码 | TJ-56-278 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
