水箱水位液位开关自动控制器套件电工电子技能工艺实训焊接散件

¥1.3-6.3

编码： TJ-56-288

有货 67906

折扣时间

套餐：

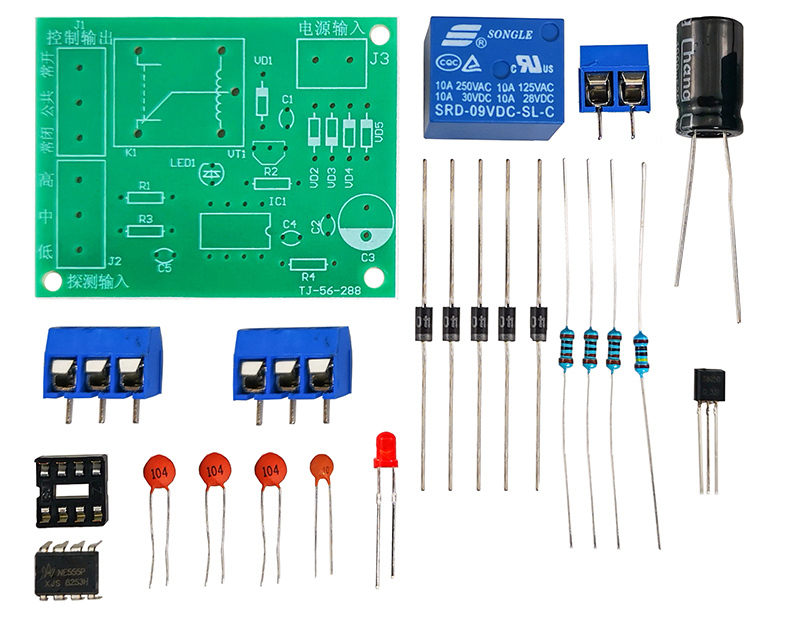

套件

数量：

功能简介：本电路用于用于家庭厂矿抽水实际需要而精心研发。该产品是根据检测水池（水塔）水位高低来控制大电流继电器来实现控制抽水上水。具有体积小、接线简便、功耗小、开关容量大、抗干扰性强、功能稳定性高等特点。能稳定地实现水池（水塔）缺水时自动开启水泵(电磁阀)抽水上水，水满时自动停止水泵(电磁阀)

供电电压：交流或者直流电8-12V，直流供电可以不分正负极。

板子尺寸：5.2*4cm

产品型号：TJ-56-288

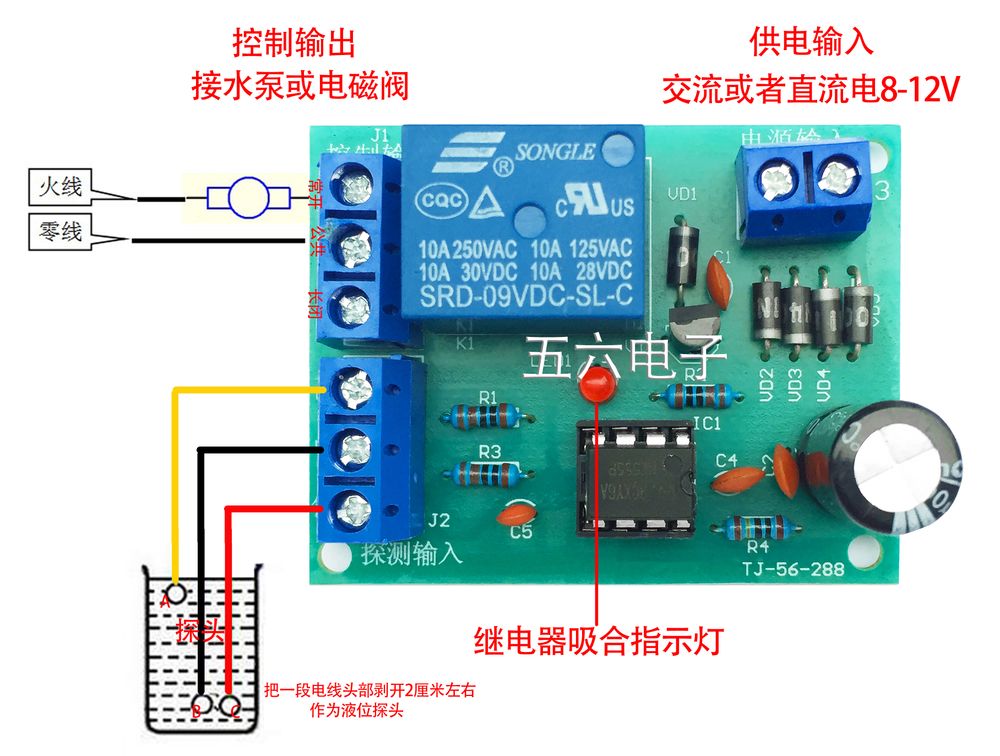

功能说明：

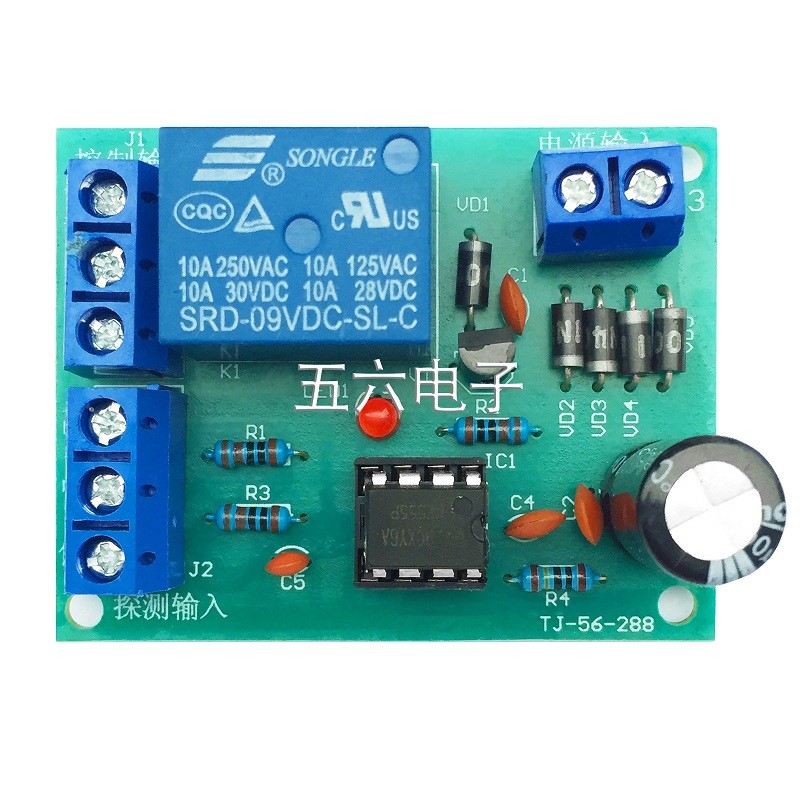

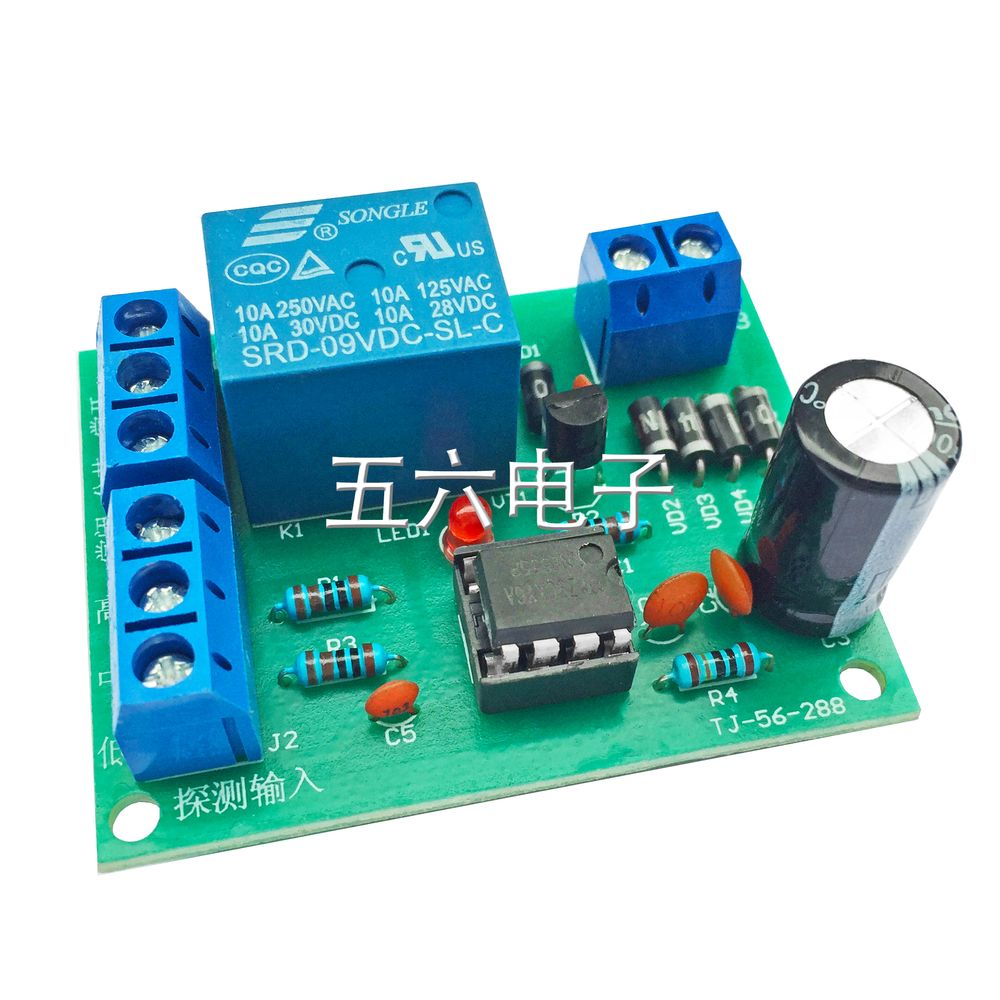

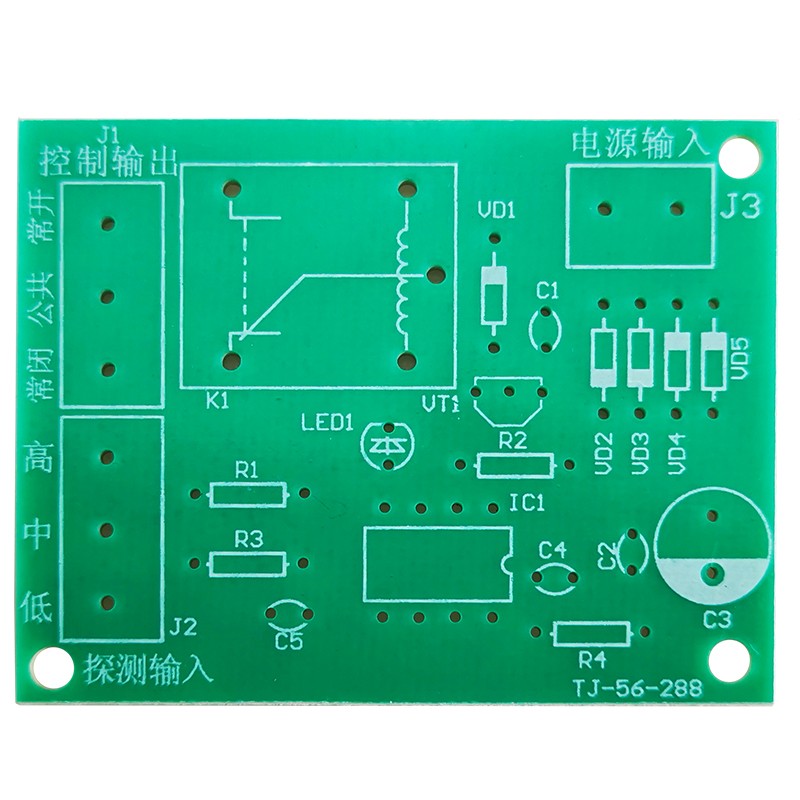

成品图：

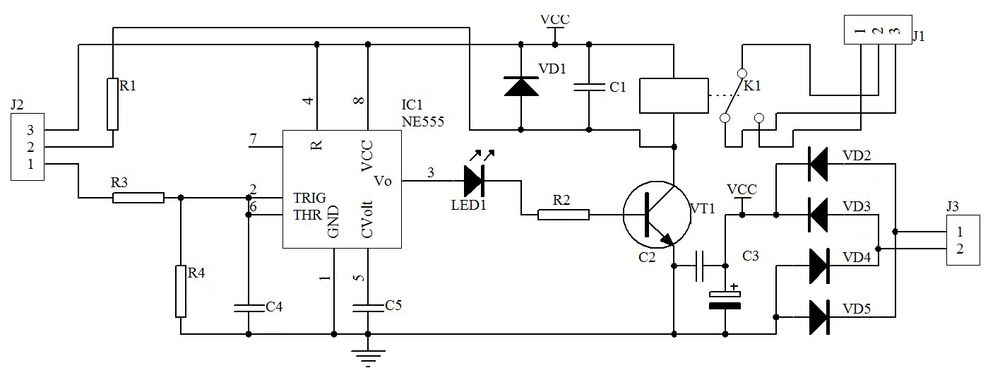

电路图：

原理说明：交流或者直流电源从J3处输入，经过VD1-4做全波整流，C2，C3滤波后为控制电路供电，NE555及外围元件组成核心控制电路，其中第2、6脚接在一起成为控制端，当水位很低时，即J2的2、3脚均与1脚断开，由于R4的下拉使NE555的2、6脚电压小于1/3电源电压，输出端3脚成为高电平，LED1点亮，VT1导通，继电器K1吸合，外接抽水机启动，随着水位上升，J2的2脚先与1脚导通，但由于R1接VT1集电极，抽水过程中还是低电平，对控制电路无影响，抽水机继续工作，当水位上升到J2的3脚后，高电平通过水体加到NE555的2、6脚，使2、6脚电压高于2/3电源电压，NE555输出低电平，LED1熄灭，VT1截止，继电器断开，抽水机停止工作。当用水后水位下降低于J2的3脚，3脚失去高电位，但2脚连接的VT1集电极为高电位，使NE555的2、6脚电压维持高于1/3电源电压，电路处于待机状态，直到水位低于J2的2脚后才启动抽水机加水循环上述过程。
