LM358呼吸灯焊接套件技能教学实验实训组装趣味电子制作DIY散件

¥2.75

编码： TJ-56-263

有货 999915

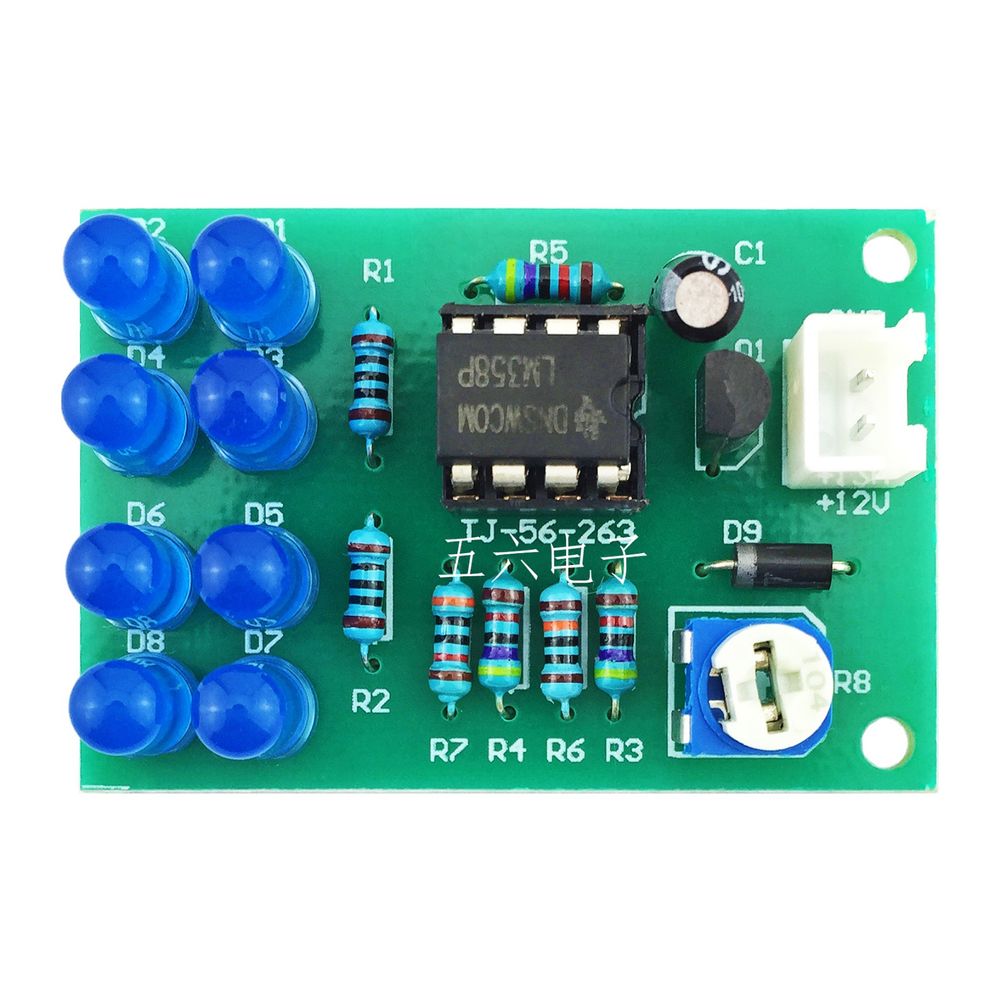

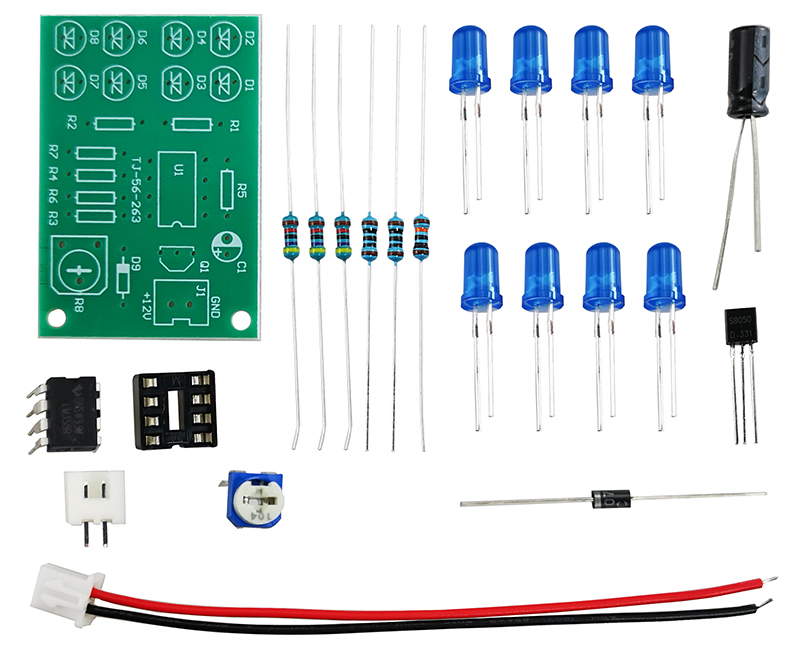

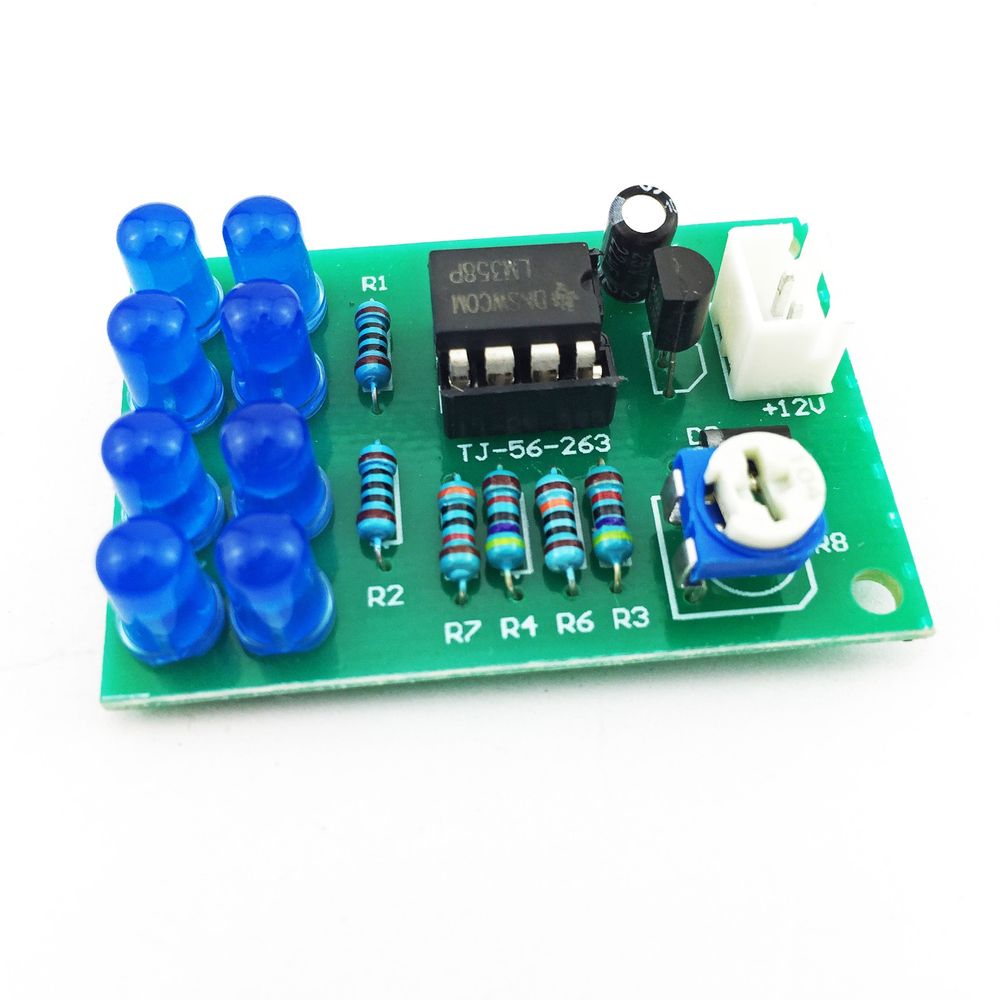

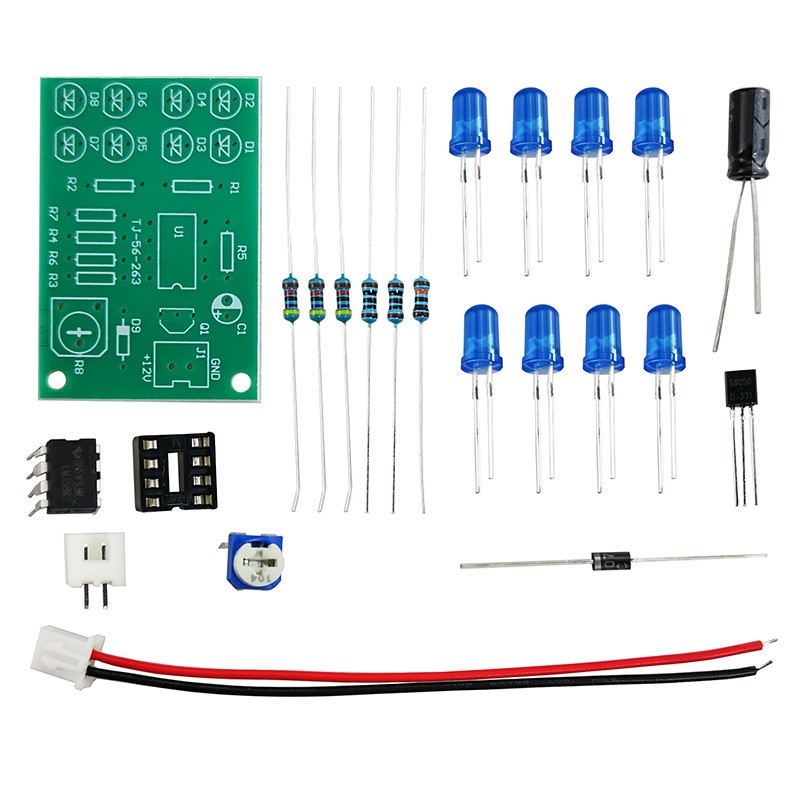

灯光由亮到暗，再由暗变亮逐渐变化，感觉像是人在呼吸。广泛被用于数码产品、电脑、音响、汽车等各个领域，起到了很好的视觉装饰效果。

产品型号：TJ-56-263

电源电压（直流电压）：DC12V；

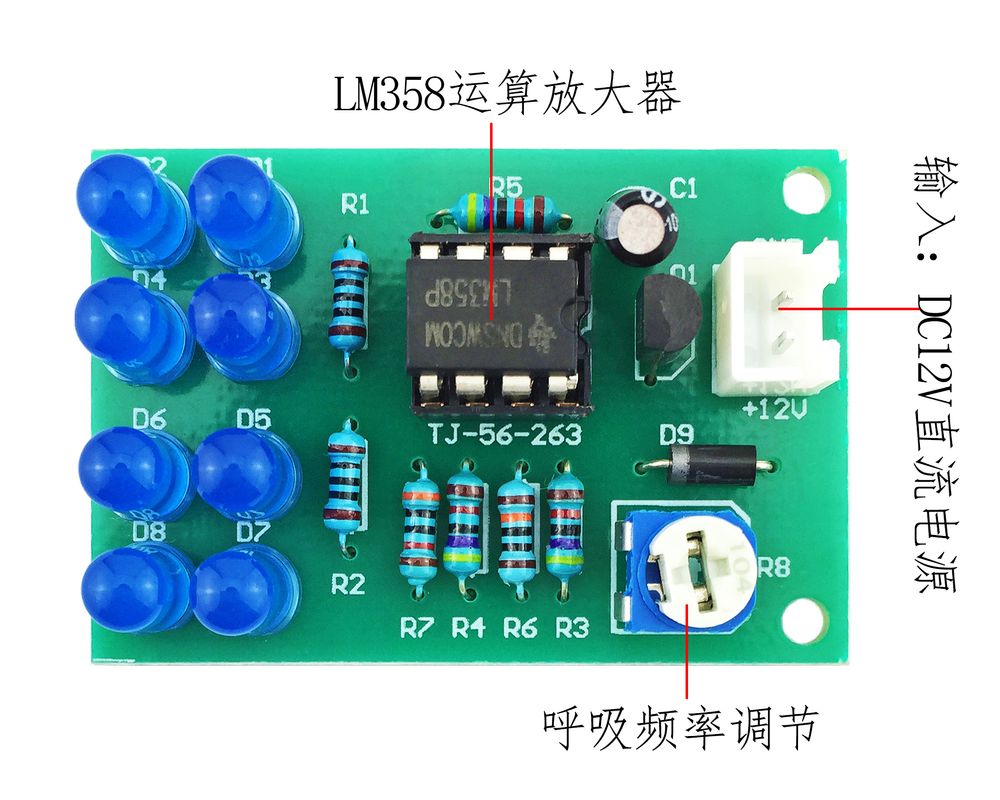

主要控制芯片:LM358；
发光颜色：高亮蓝光；
LED个数：8个；

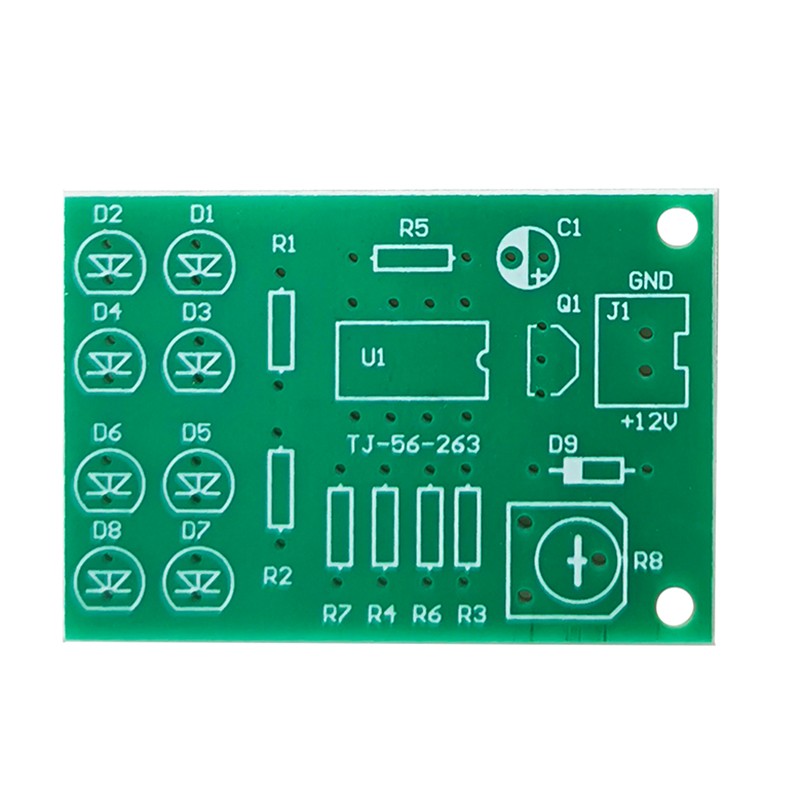

PCB尺寸：4.2CM*3.2CM

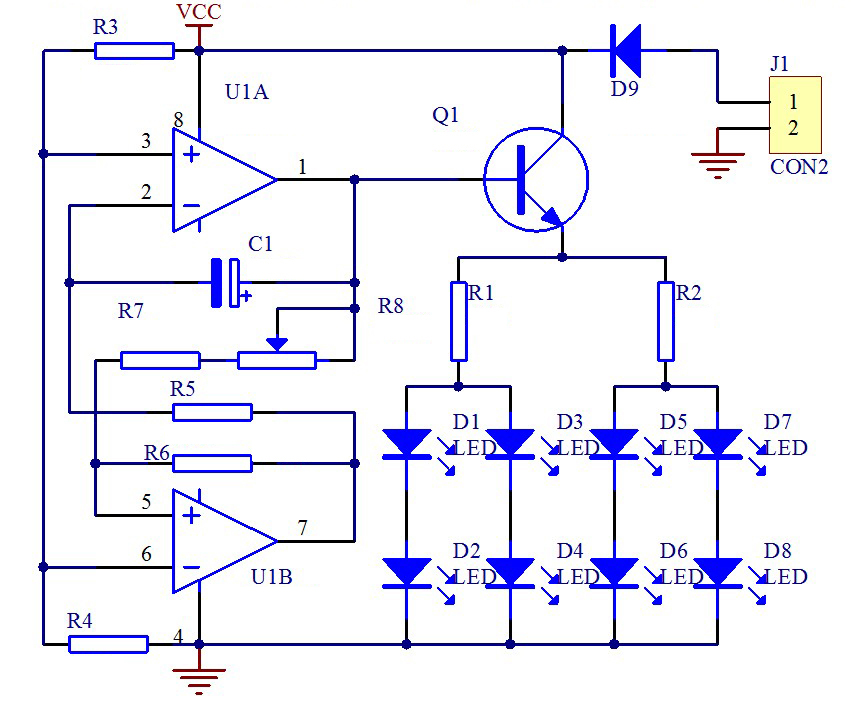

工作原理分析

步：这时候C1相当于短路，U1A的输出等于U1A的第3脚电压；

第二步：这个电压送到下面的U1B，下面的正反馈电路使下面的U1B输出为高电平；高电平电压为+VCC；

第三步：当U1B输出为VCC电压时，电容C1两端就产生电压差，这时下面的U1B的输出经过R8可调电位器、R7、R6，给C1充电；在给C1充电时，电流流过Q1，同时LED灯也亮着，随着时间的增加，C1上的充电电流逐渐减小，对应的LED也逐渐变暗；

第四步：当C1电荷充满时，C1相当于开路，这时，上面的U1A变成一个比较器。因为2脚输入的电压大于3脚的输入电压，这时U1A的1脚输出变为低电压0V；

第五步：当1脚输出为0V时，经过下面的U1B进行正反馈，下面的U1B输出变为低电压0V；

第六步：C1通过电位器，和下面的U1B进行放电

第七步：当C1电压放电，致2脚的电压小于0.5VCC时，上面的U1A的1脚电压随C1的放电电压开始升高；

第八步：当LM358的1脚的电压升高，经过下面的U1B的正反馈，使下面的U1B的输出又变为VCC的电压；

第九步：下面U1B的电压变为VCC电压，这是又重复“第三步”及其后面的动作。
