加法计数器起停控制电路套件 74LS192 电子套件 DIY 实训套件
加法计数器起停控制电路套件。此电路是由信号发生器,触发器,与非门,计数器,译码器组成的一个数字电路,通过此电路可以了解时基电路555,与非门,计数器,译码器的功能和用法。

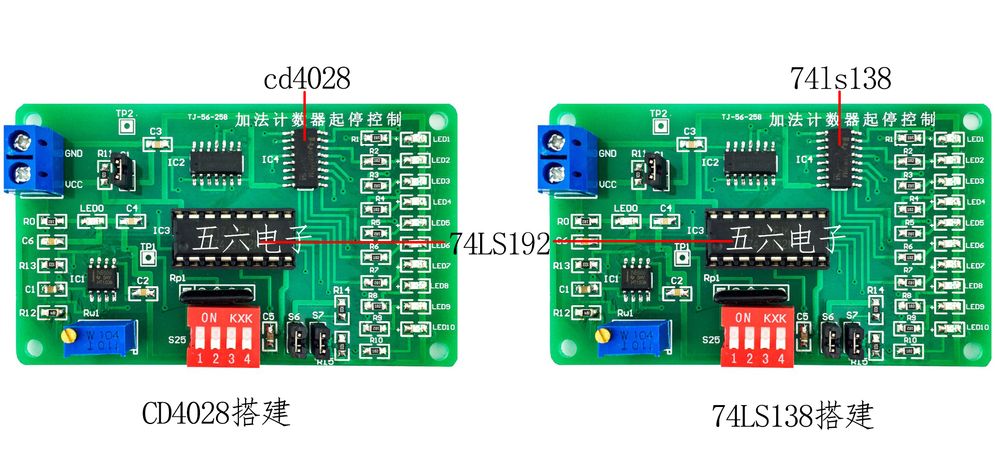

注意:加法计数器起停控制分为74LS138和CD4028两种芯片搭建!!!

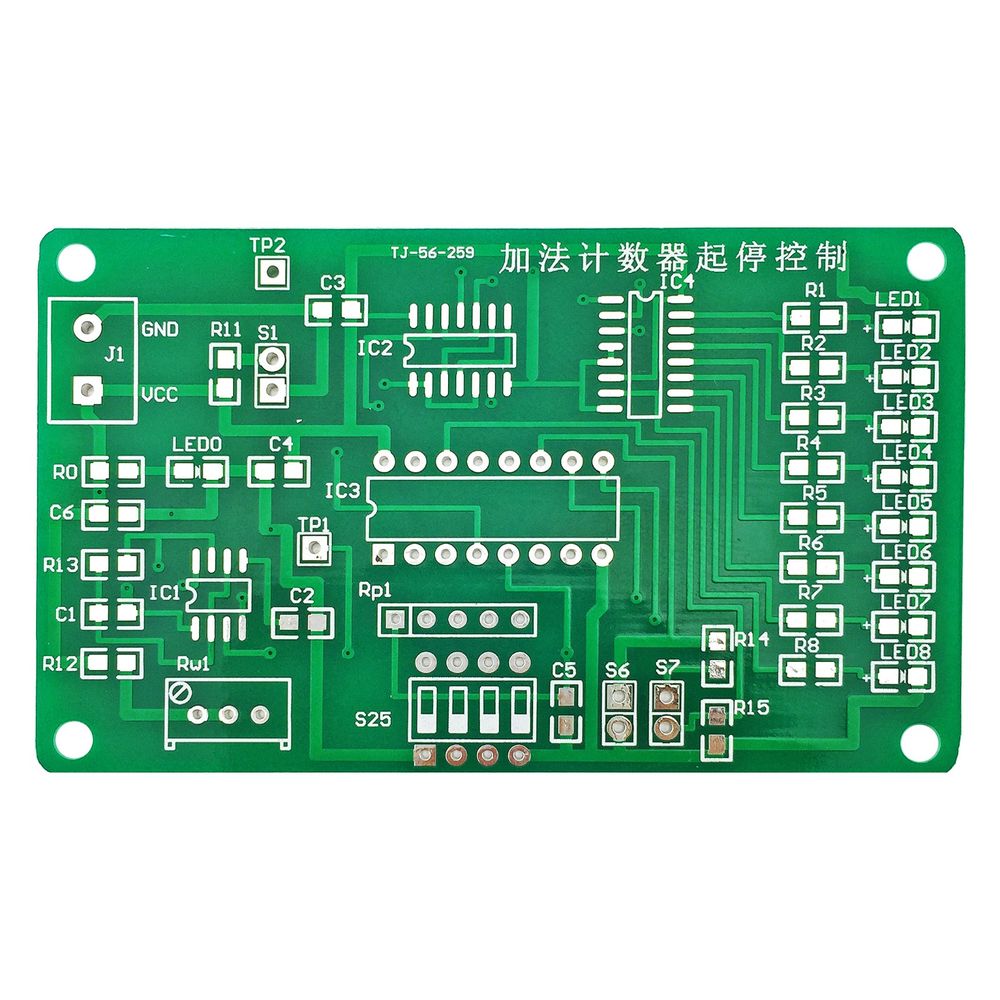

该套件采用国际标准板材,焊盘全部镀锡,高强度防火防摔材料,可反复拆装。PCB板设计合理,使用的都是常用的贴片元件。
产品型号:TJ-56-259
板子大小:75*46mm,
板子厚度:1.6mm,
电路工作电压:DC5V

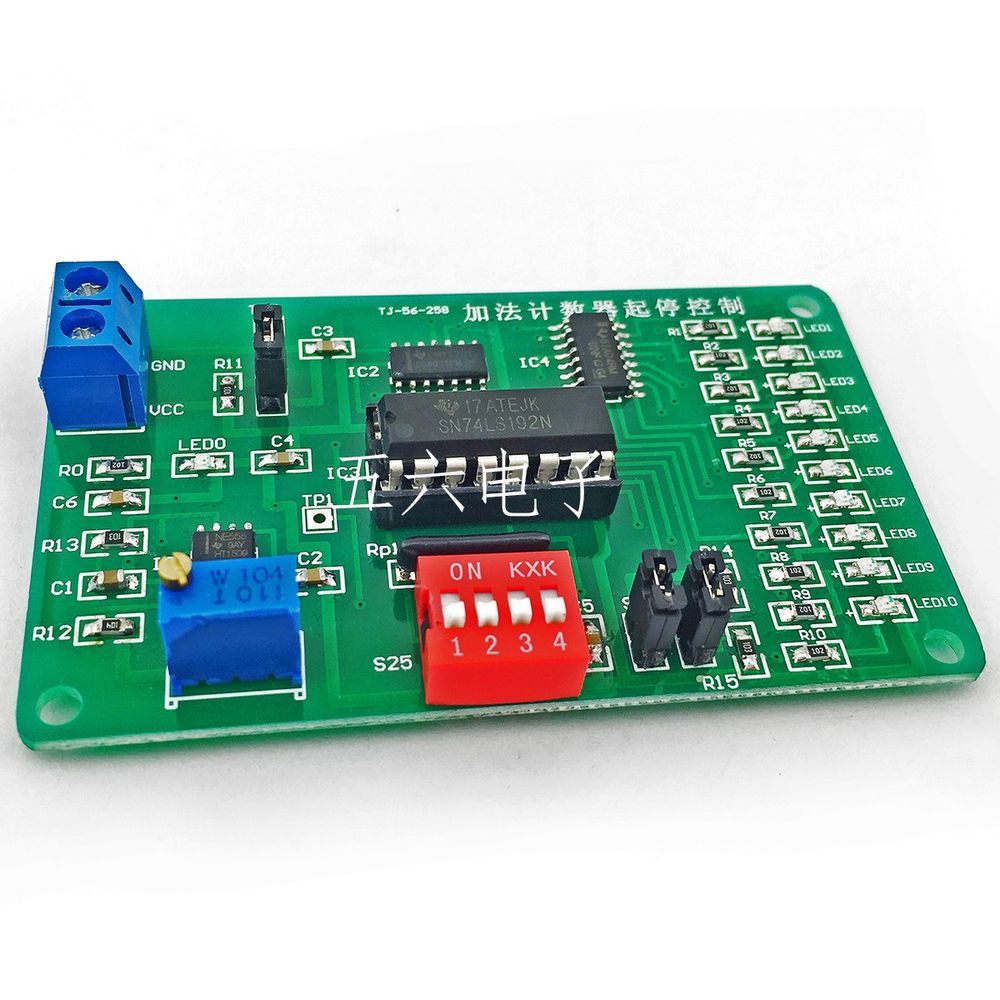

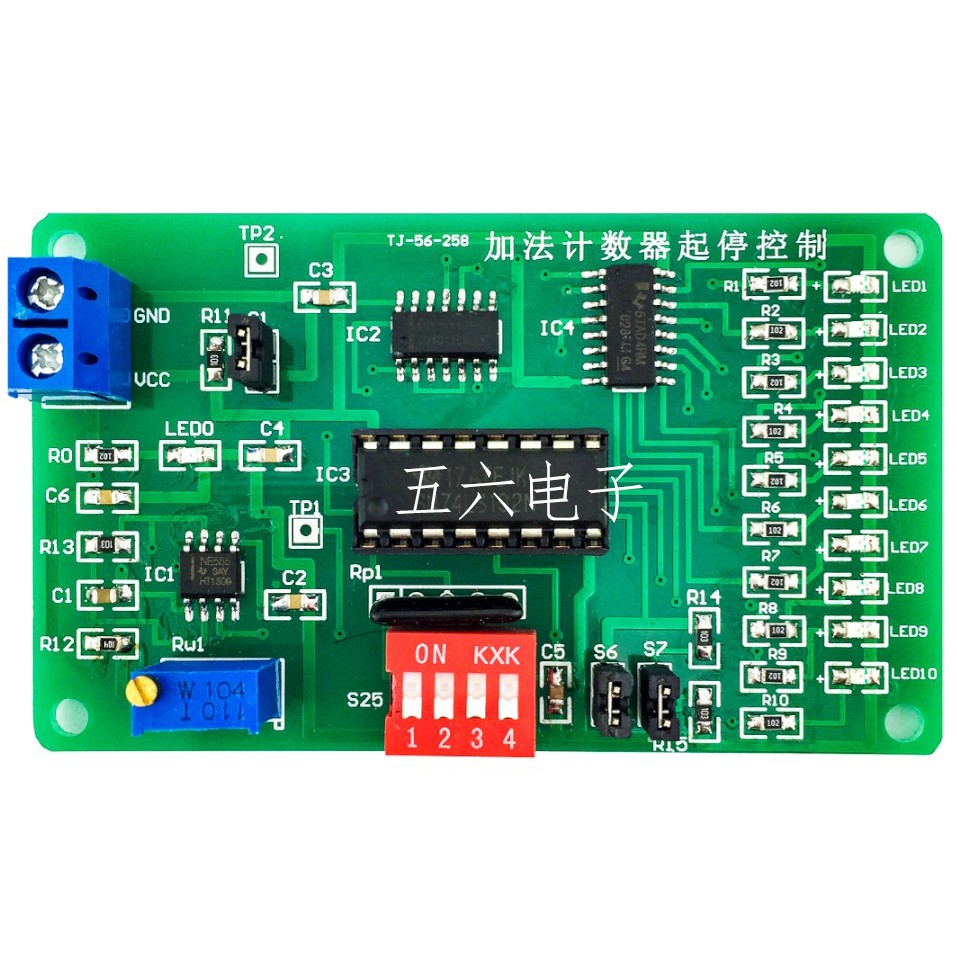

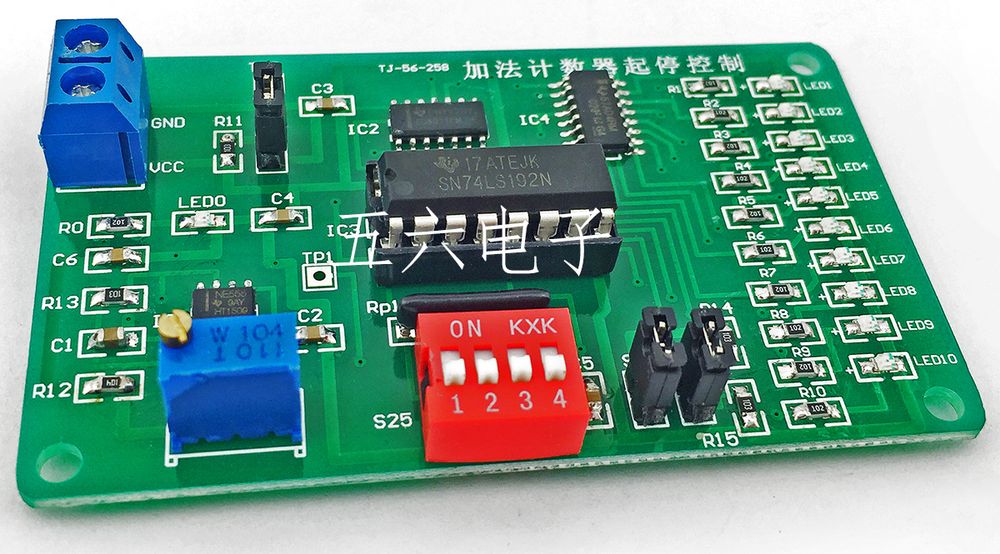

成品图

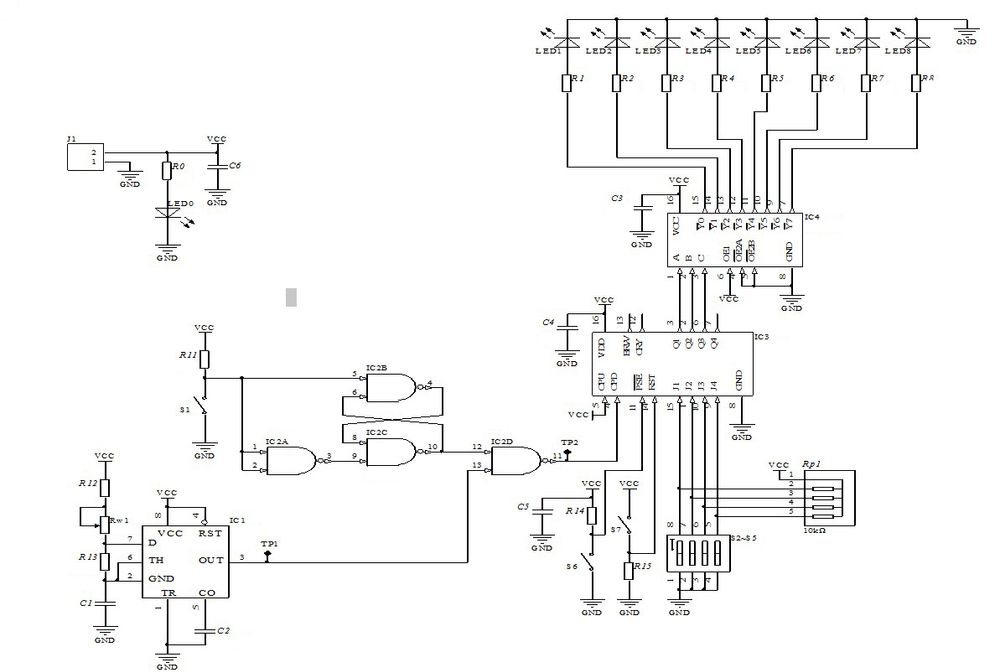

电路图
电路说明
在电路中,R12,Rw1,R13,C1组成振荡电路发出方波信号从NE555的第三脚输出,方波信号的频率可以由可调电阻Rw1调节,IC2D在电路中可以看做一个方波信号的线路开关,只有在其12脚为高电平时,方波信号才能通过IC2D输出给计数器。IC2B和IC2C组成简易RS触发器和IC2A一起做按键消抖用,消除开关S1在联通或断开时的干扰信号。开关S1接通后,IC2D的12脚变成低电平,则方波信号被IC2D断开,不能到达计数器,计数器将停止计数。CD40192为带预置数、可逆的十进制计数器,预置数表示可以预先设置计数的初始值,可逆表示既可以做加法计数,也可以做减法计数。十进制表示计数到9后,在下一个计数脉冲到来后回到0,也即BCD。(与之对应的还有一种二进制计数,在计数到15后,下一个计数脉冲到来后回到0),CD40192和74LS192功能和引脚相同,可以互换。在本电路中,方波信号输入到CD40192的4脚,为向下的(减法)计数,如果方波信号接到其5脚,则为向上的(加法)计数,J1 –J4为预置数输入端,电路中使用一个4位的拨码开关来控制输入预置数,排阻Rp1为上拉电阻,避免4个预置数输入端处于浮空时的不确定状态。14脚为计数器的复位端,若S7接通,14脚为高电平,则计数器处于复位状态,计数值归0,正常计数时为断开状态。11脚控制预置数的装入,当14脚为低电平,11脚也为低电平时,预置数从J1-J4装入计数器,以此开始计数。计数结果从CD40192的Q1-Q4输出。其中Q1-Q3输出给译码器74LS138的输入端ABC,Q4悬空,74LS138 为3-8线译码电路,对应输入端ABC三线的一共可能的8个状态,输出端Y0-Y7其中一个引脚变为低电平,其余维持高电平不变。根据计数器输出端数据的不断变化,译码器Y0-Y7高低电平随之改变,从而使连接在Y0-Y7上的发光二极管形成一个流水灯的效果。直观展现出计数器电路的工作过程。

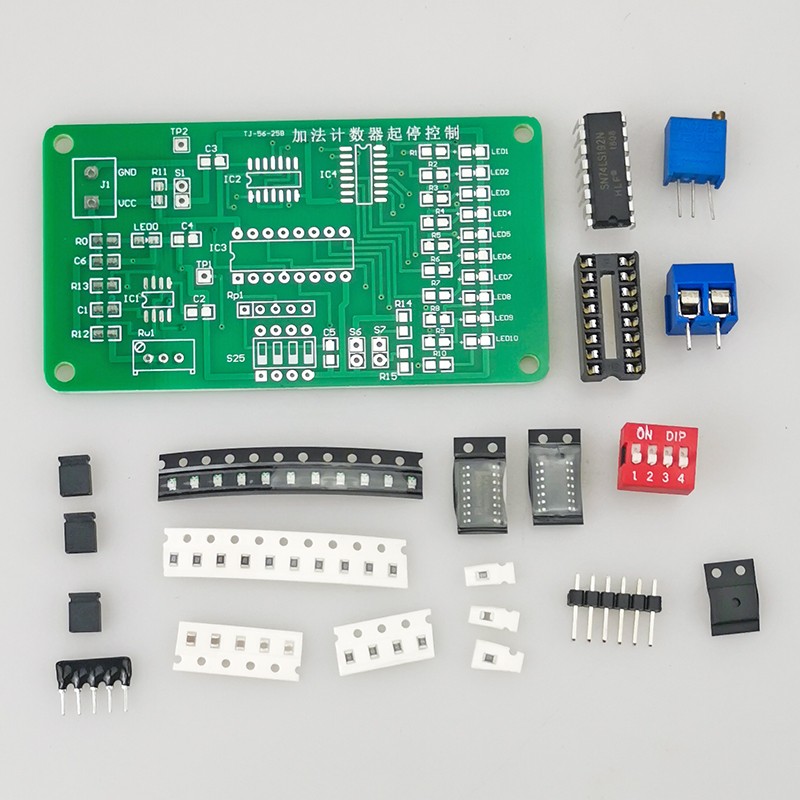

散件图
属性 | 参数 |
---|---|
总库存 | 10008 件 |
商家编码 | TJ-56-258 |
商品重量 | 0 g |
每人限购 | 0 件 |
包邮政策 | 满38包邮(特殊地区除外) |
可否开票 | 可提供开票 |
可否保修 | 可提供保修 |
