声控拍手开关双稳态电路套件教学实训电子工艺技能DIY制作散件

¥7.8-9.85

编码： TJ-56-377

有货 29997

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

产品型号：TJ-56-377

板子尺寸：9.1*4.7cm

供电电压：DC5V

一、电路说明

Q1和Q2组成二级音频放大电路，由MK1接受的音频信号经C1耦合至Q1的基极，放大后由集电极直接馈至Q2的基极，在Q2的集电极得到一负方波，用来触发双稳态电路。R1、C1将电路频响限制在3kHz左右为高灵敏度范围。电源接通时，双稳态电路的状态为Q4截止，Q3饱和，LED1不亮。当MK1接到控制信号，经过两级放大后输出一负方波，经过微分处理后负尖脉冲通过D1加至Q3的基极，使电路迅速翻转，LED1被点亮。当MK1再次接到控制信号，电路又发生翻转，LED1熄灭。

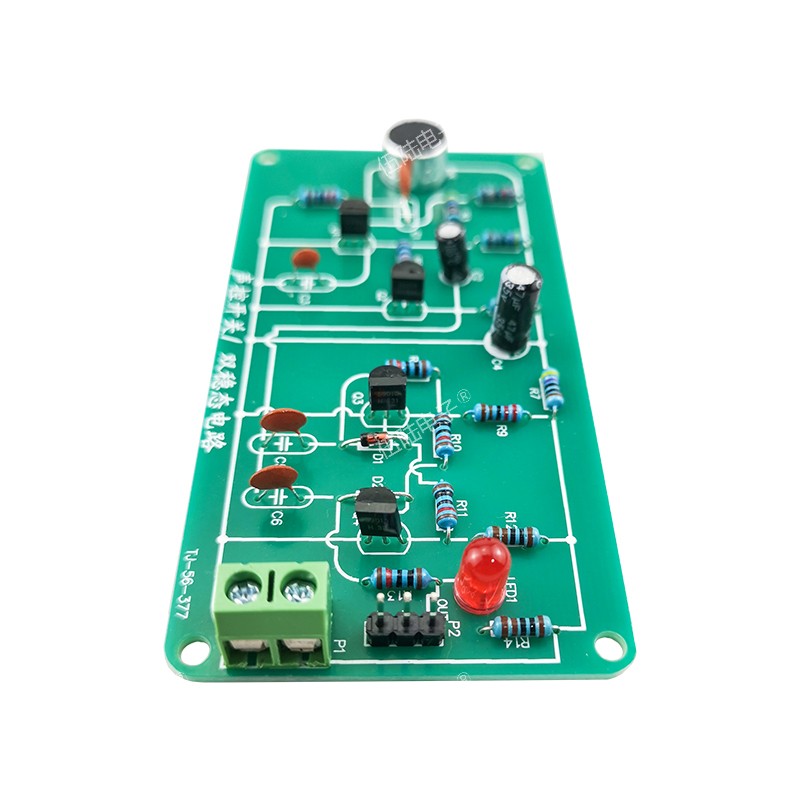

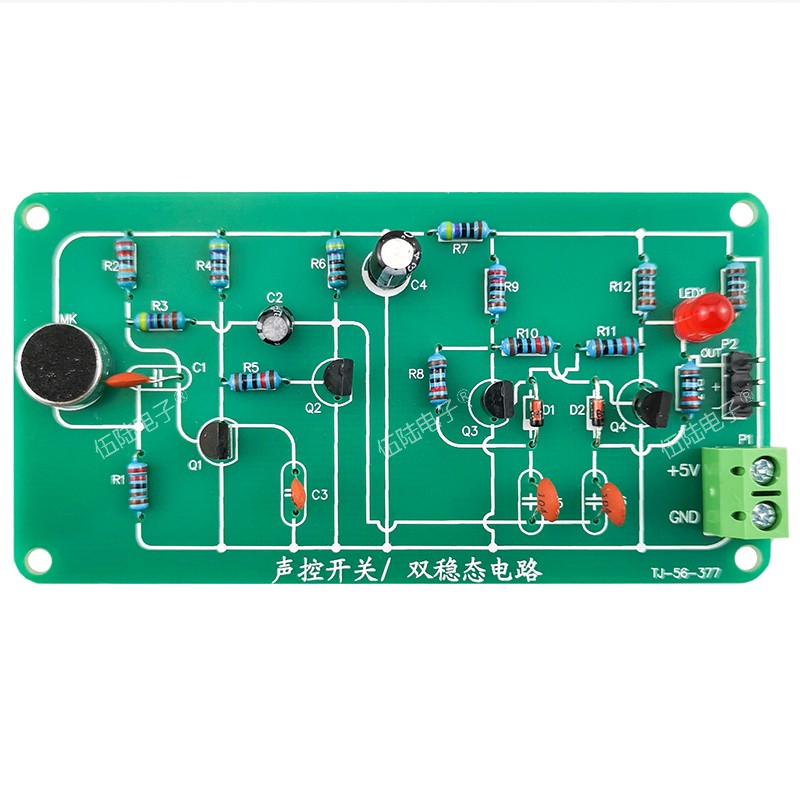

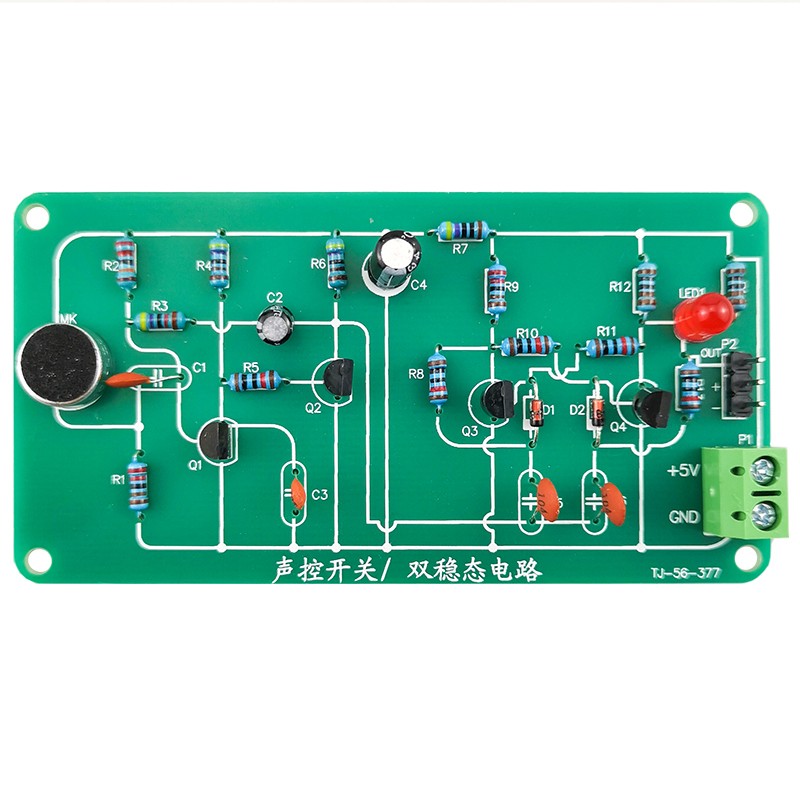

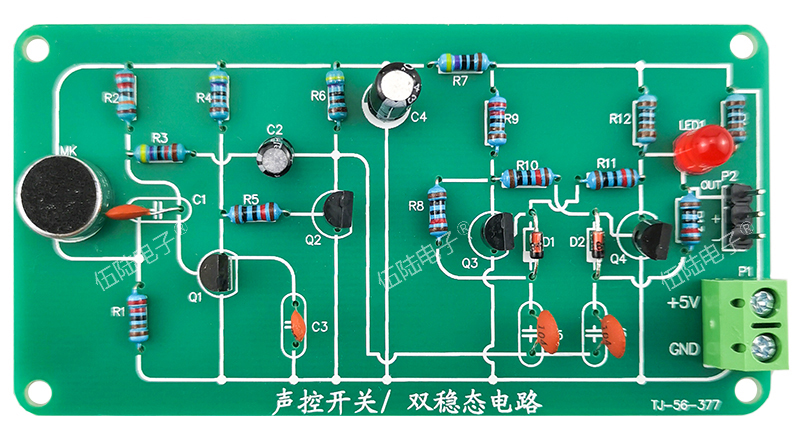

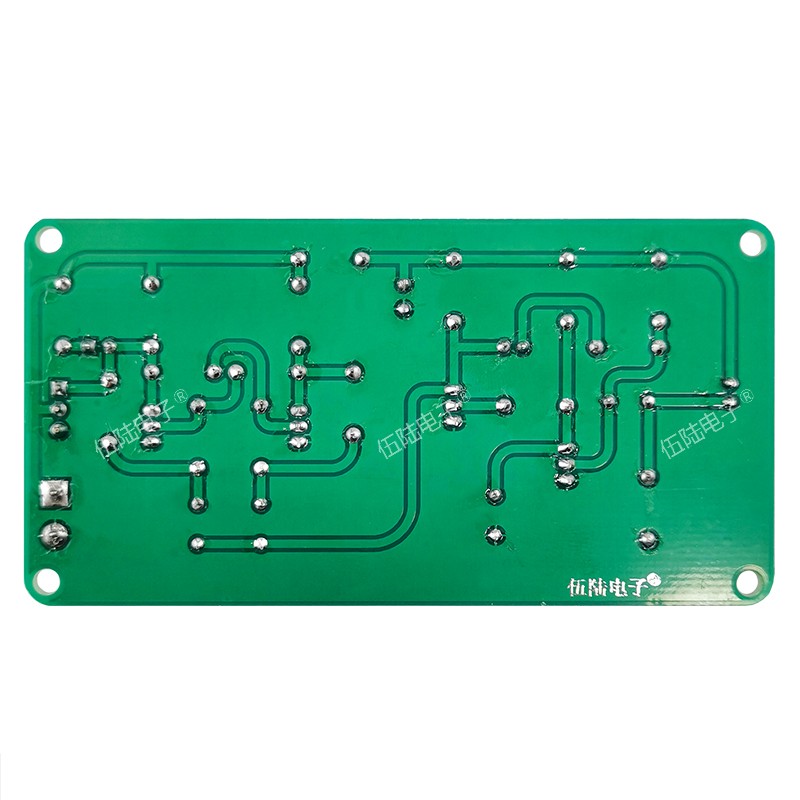

二、安装成品图

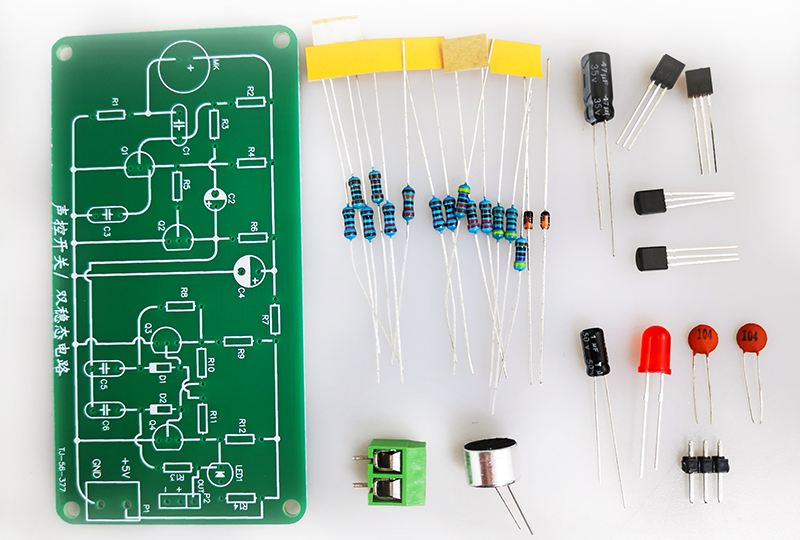

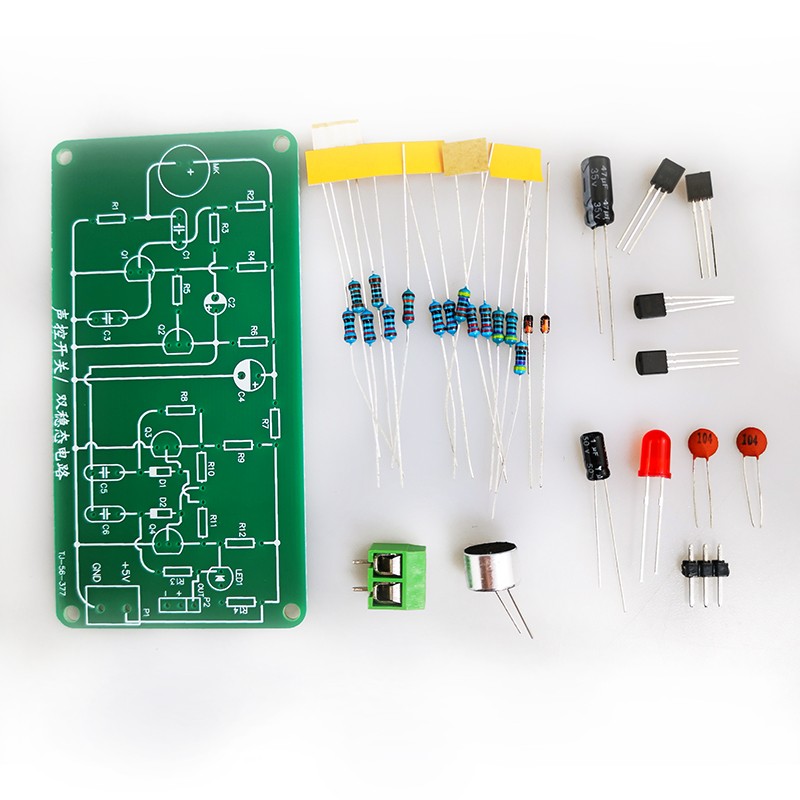

三、发货散件

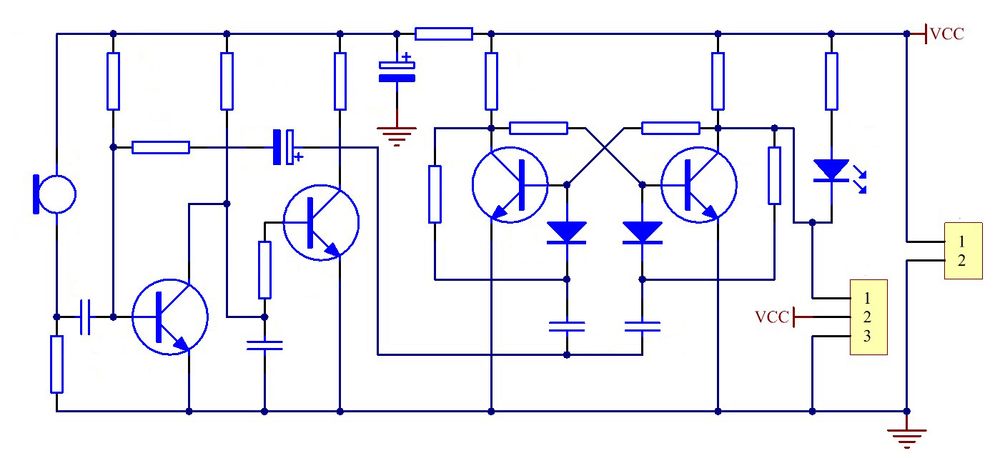

四、电路图
