晶闸管直流调光台灯套件 BT33单结晶体管电工电子教学实训DIY

¥5.45

编码： TJ-56-331

有货 999999

折扣时间

套件名称：BT33调光台灯套件

产品型号：TJ-56-331

板子尺寸：72*45mm

供电电压：36V

BT33调光电路，通过改变电路参数来调节照明亮度，满足不同场合对光亮度需求，例如在看电视时将灯光适当调暗，制造温馨环境节省能源。

电路简介

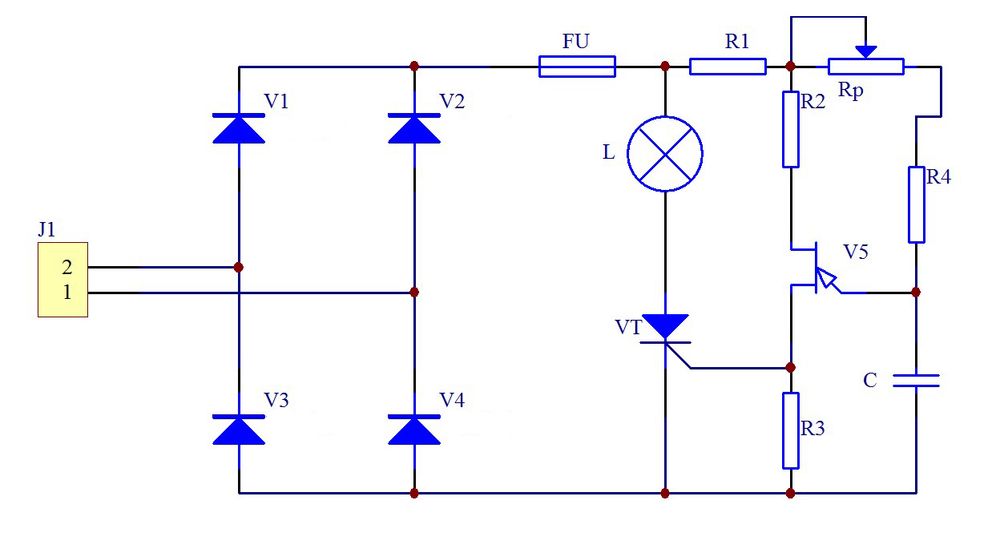

在原理图中，VT1、R2、R3、R4、Rp、C组成单结晶晶体管张弛振荡器。接通电源前，电容C上电压为0；接通电源后，电容经过R4、Rp充电，电容电压UC逐渐升高。当达到峰点电压时VT1的VT1的e-bij间导通电容上电压经e-b1向电阻R3放电。当电容上的电压下降到谷点电压时，单结晶体管恢复阻断状态。伺候，电容有重新充电。重复上诉过程，在电容上形成锯齿状电压，在R3上则形成脉冲电压此脉冲，电压作为晶闸管VT2的触发信号，在VD1~VD4桥式整流输出的每一个半波时间内，振荡器产生个脉冲为有效信号。调节Rp的阻值，可改变触发脉冲的相位，控制晶闸管VT2的导通脚，从而调节电灯亮度。

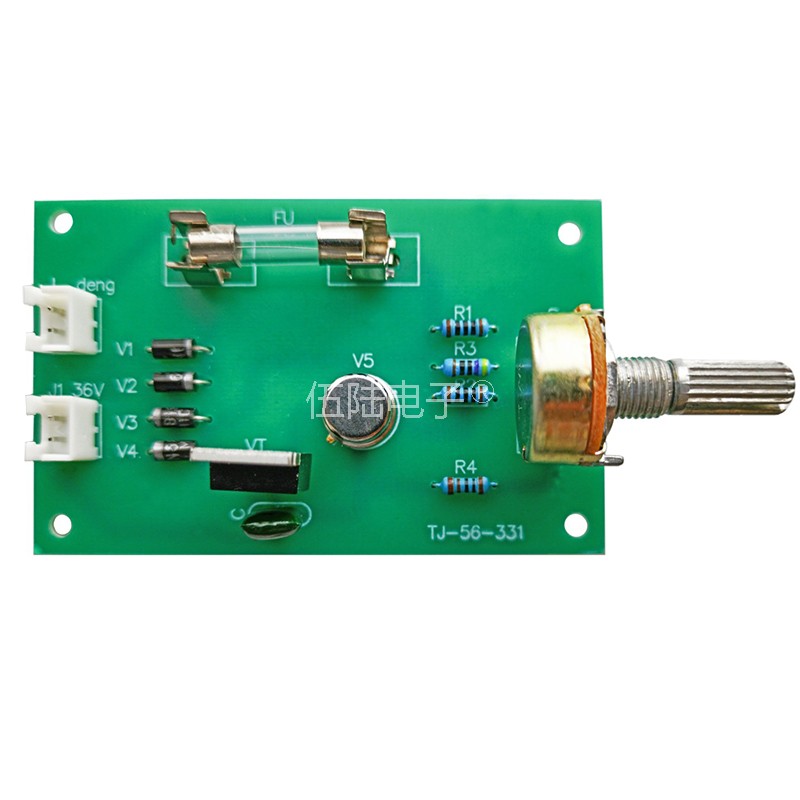

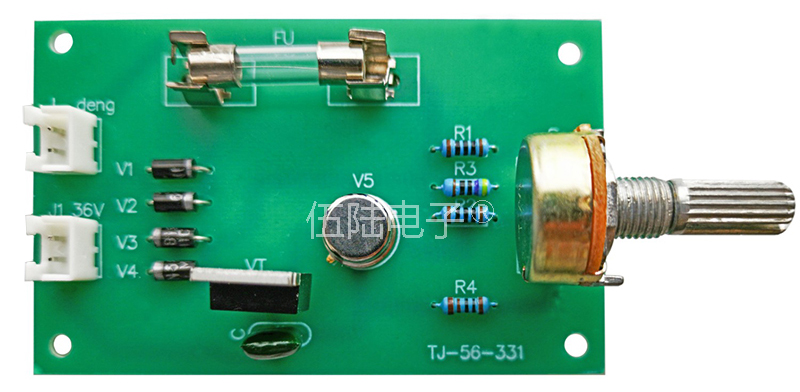

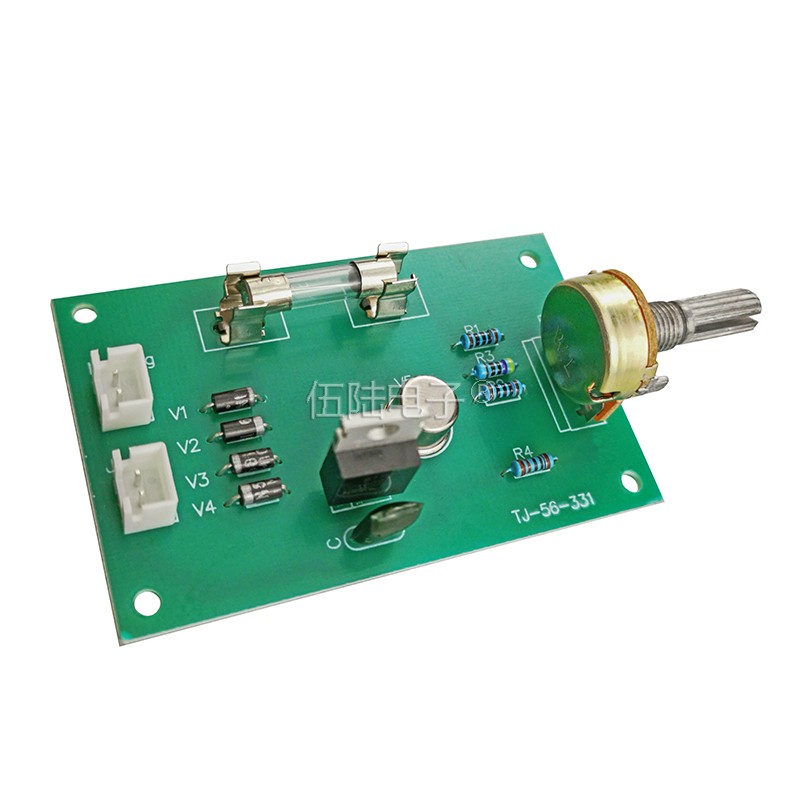

成品图

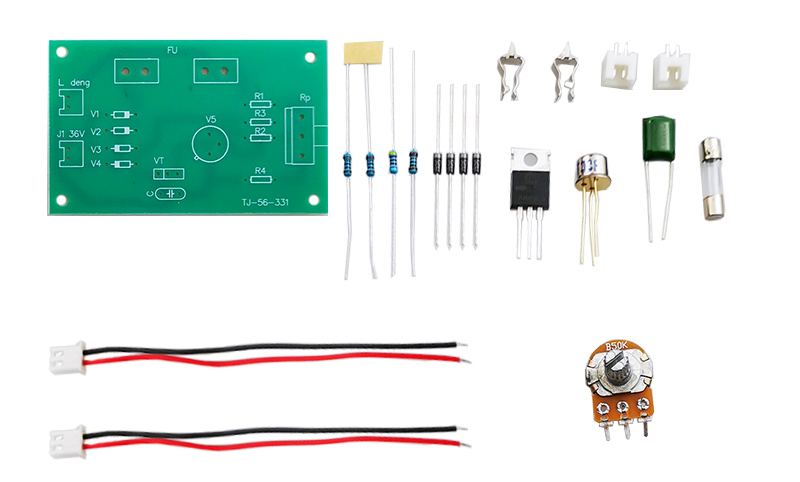

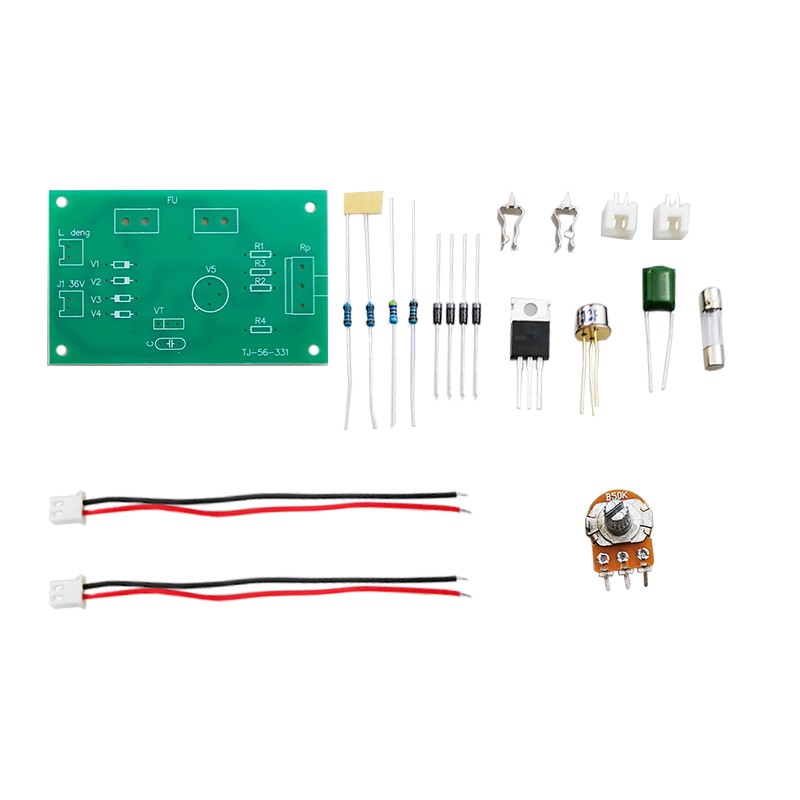

散件图

电路图
