激光无线音频传输电子电路实验套件趣味电工教学实训制作DIY散件

¥7.8-11.8

编码： TJ-56-330

有货 19994

折扣时间

套餐：

套件（不含电池）

套件+2节9V电池

数量：

激光管发射音频接收套件无线音频传输发射器电子DIY制作

产品型号：TJ-56-330

供电电压：9V直流

板子尺寸：激光管发射板（40*22mm）、激光音频接收（26*20mm）

注意：

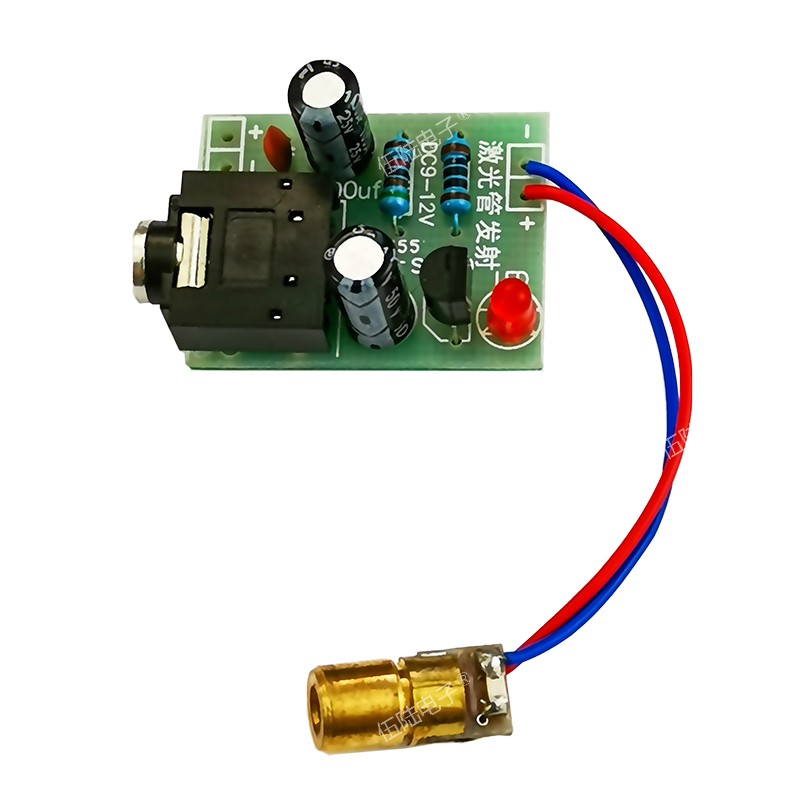

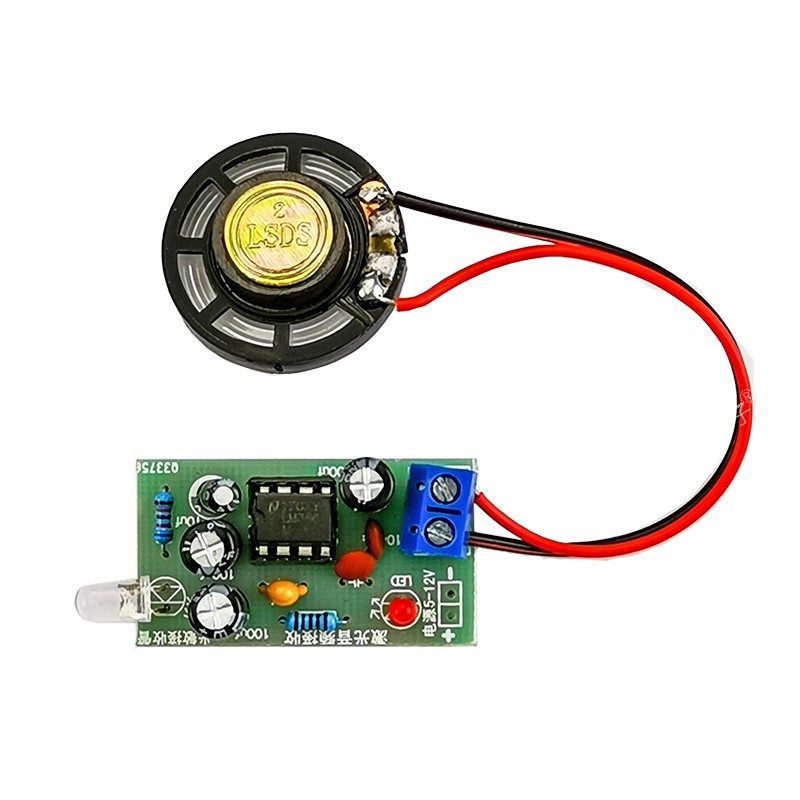

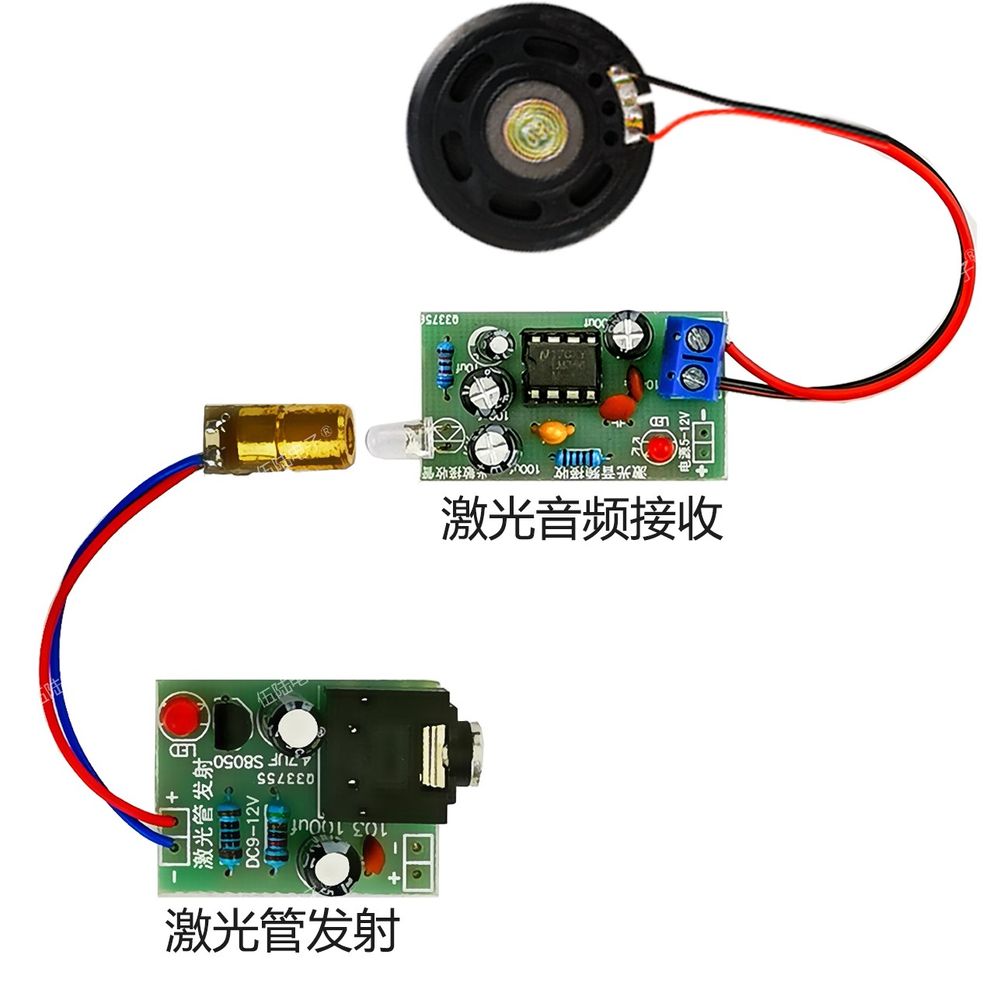

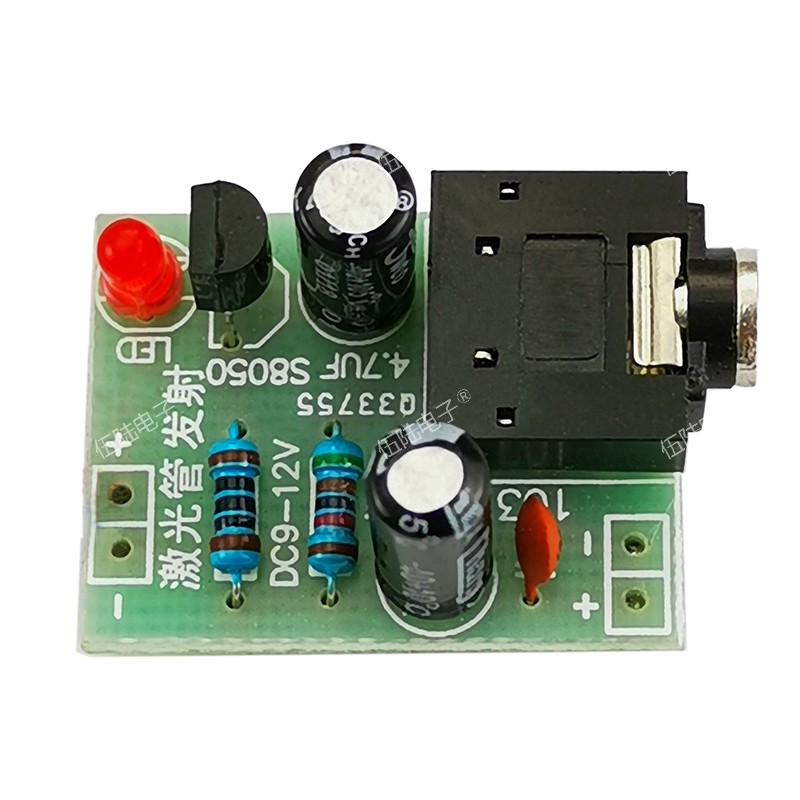

本套件共需要焊接2个电路板（激光管发射板，激光音频接收）。
1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。

套件说明：

可以传输远程单向通话(双工对讲需购买2套组成)或者传输手机mp3等音频信号，在接收端接收收到音频信号。使用红外激光传声音基本原理是由波动的声音转换成红激光，然后激光振动信号在接收器电路的光敏二极管接收器被接收，并且该信号被解调，以达到声音还原。传输距离可以达到50—几百米可用于制造长距离无线扬声器。

参数

输入：话筒输入或者3.5音频输入(自动切换)

功能：

1.单向通话电话(双向对讲通话需购买2套组成)、2.手机、mp3音频传输.

传输距离：建议50-几百米以内，**出越远信号越不稳定

接收端工作电压：4～12V 驱动扬声器：0.5W-10W音箱 PCB尺寸：18 *40毫米

2.电路理论

在发送端：3.5耳机端口输入的手机、mp3、电脑等音频信号、或者话筒接收声音并放大，通过晶体管S8050来驱动激光发送器，所述音频信号在激光线以形式被发送。接收端：光敏二极管接收管，用于接收红外发射器信号，转换成音频信号通过LM386音频放大器芯片音频被放大输出信号。

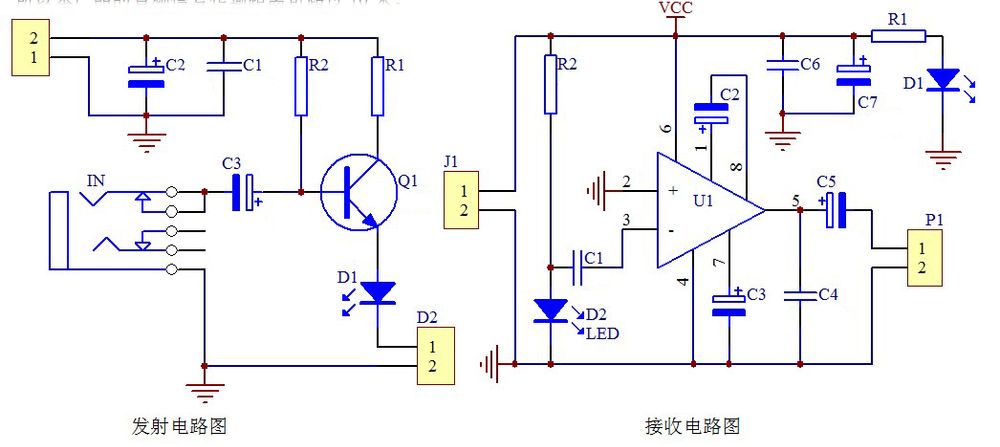

电路图：

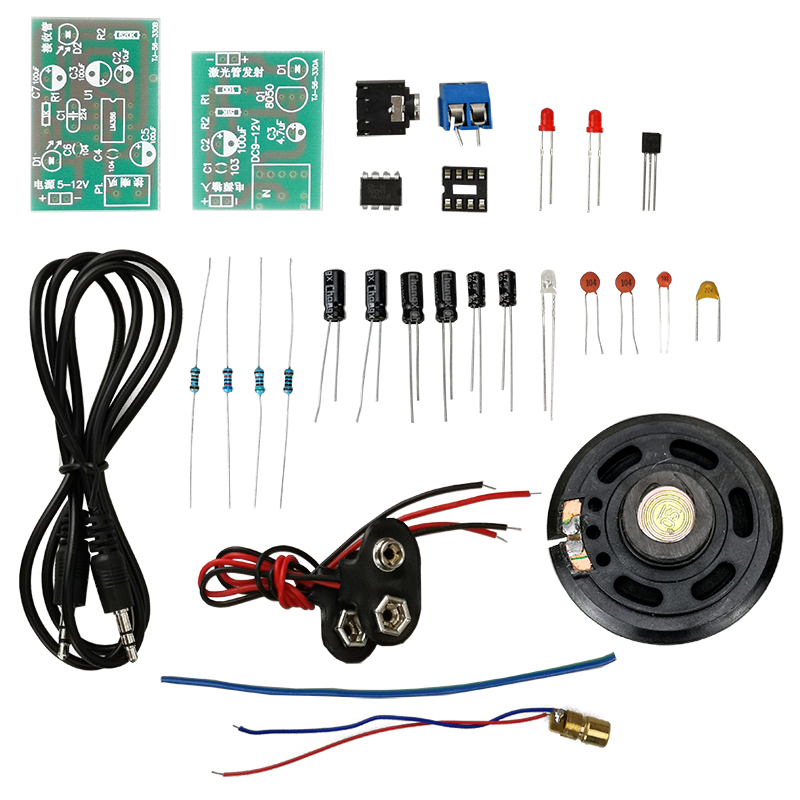

发货散件：

属性	参数
总库存	19994 件
商家编码	TJ-56-330
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
