两位十进制计数器 2位 计数器散件 项目式教学 实训套件 DIY
高职招生考试训练套件,电子技术基础项目式教学套件

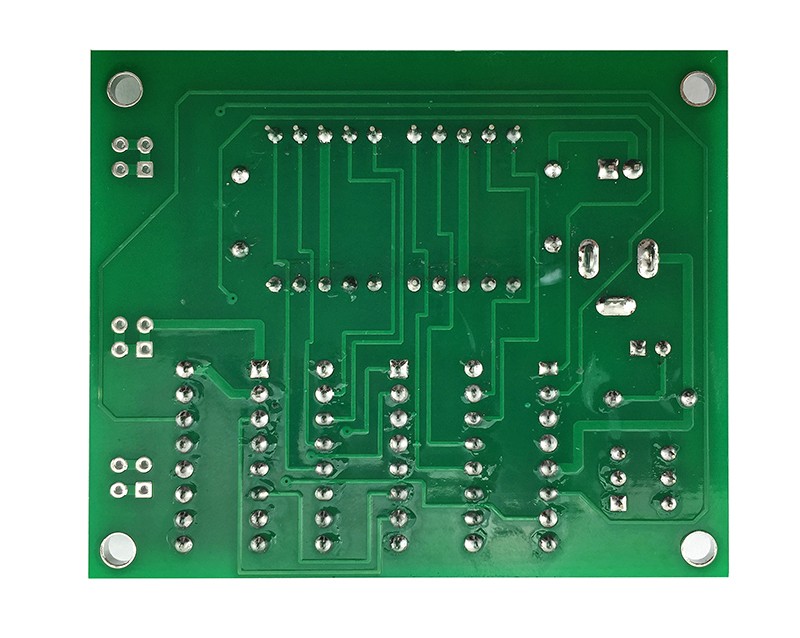

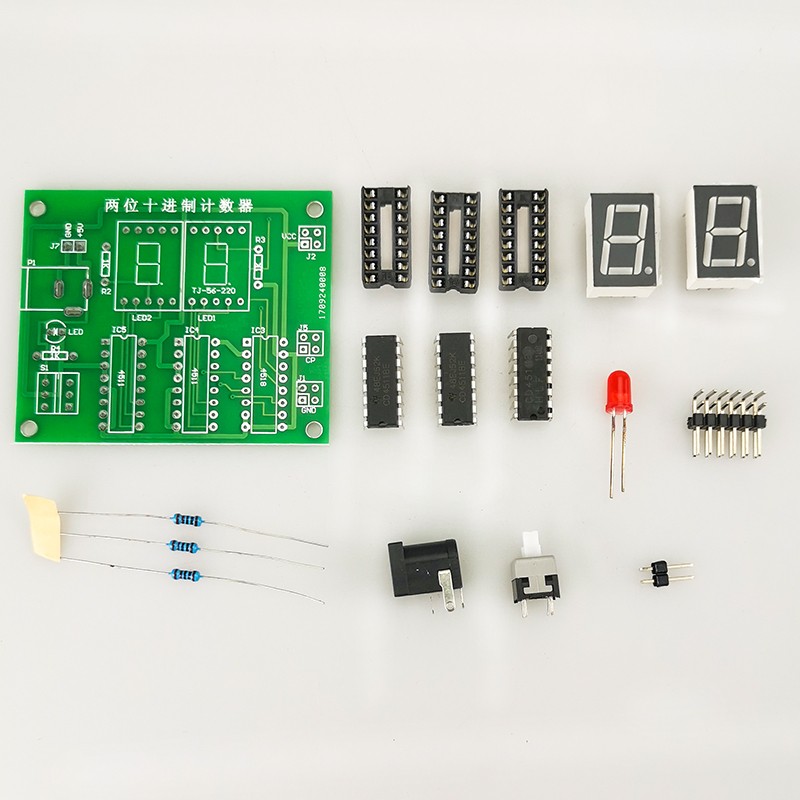

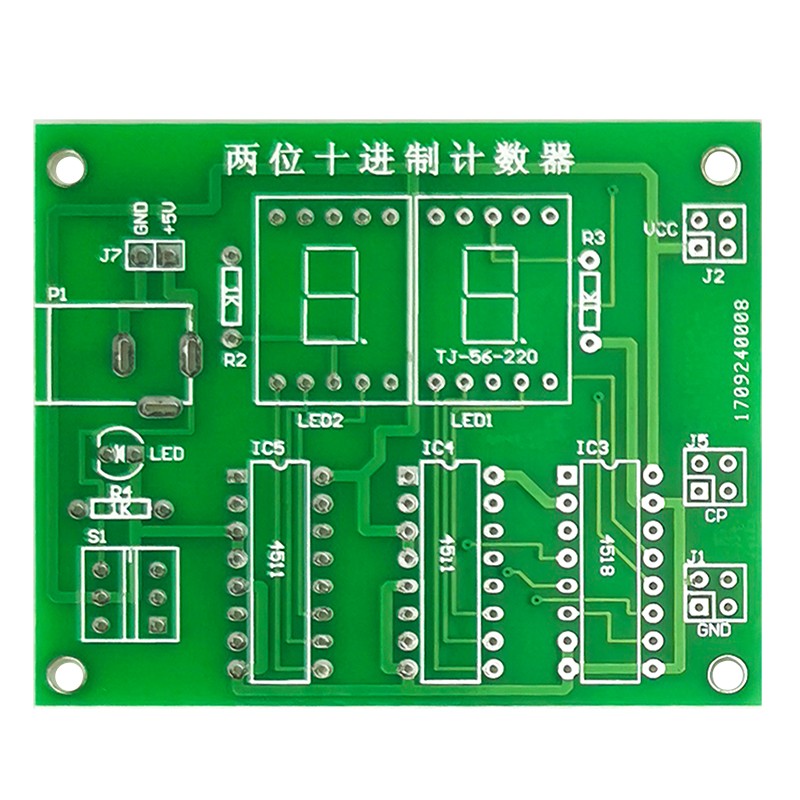

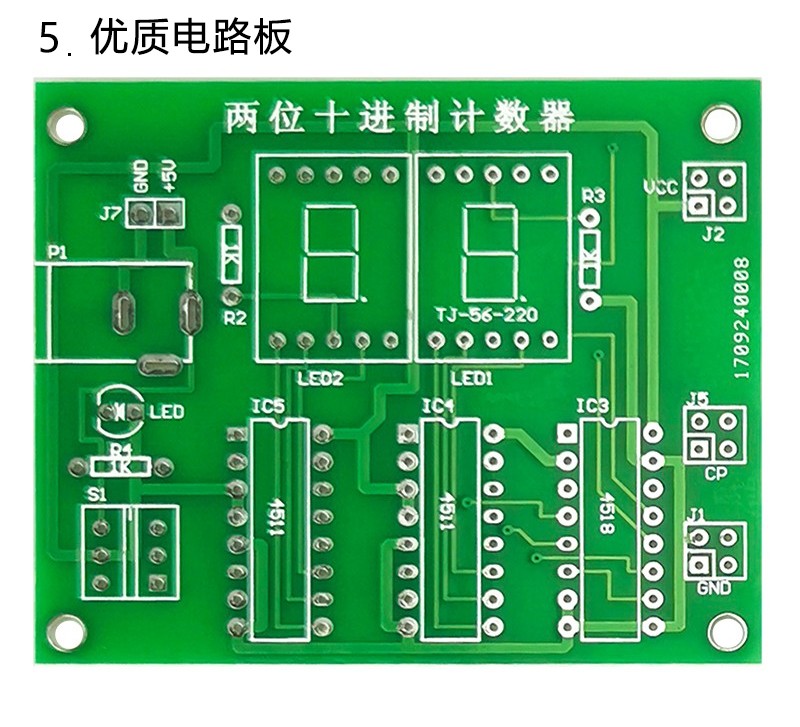

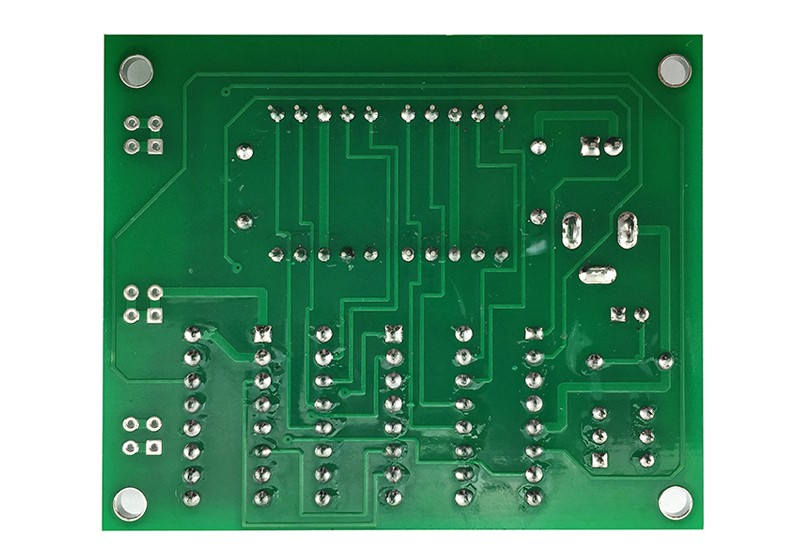

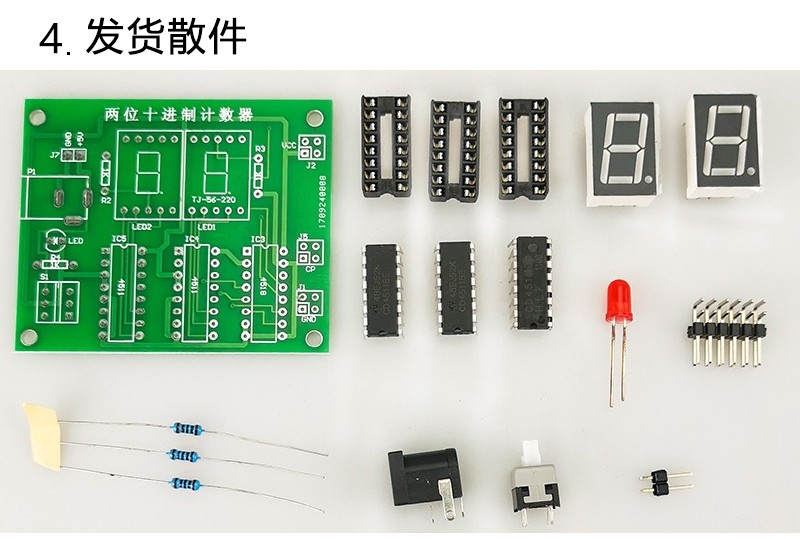

两位十进制计数器
TJ-56-220
一、电路结构原理说明

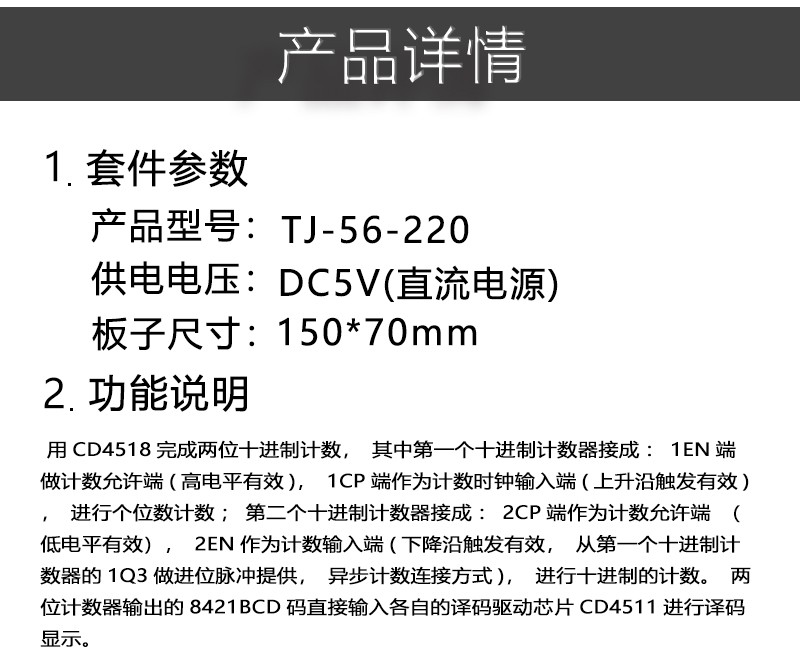

用CD4518完成两位十进制计数,其中个十进制计数器接成:IEN端做计数允许端(高电平有效),1CP做计数时钟输入端(上升沿触发有效),进行个位数计数;第二个十进制计数器接成:2CP端做成计数允许端(低电平有效),2EN做计数时钟输入端(下降沿触发有效,从个十进制计数器的1Q3做进位脉冲,异步技术连接方式),进行十进数的计数。两位计数器输出的8421BCD码直接输入各自的译码芯片CD4511进行

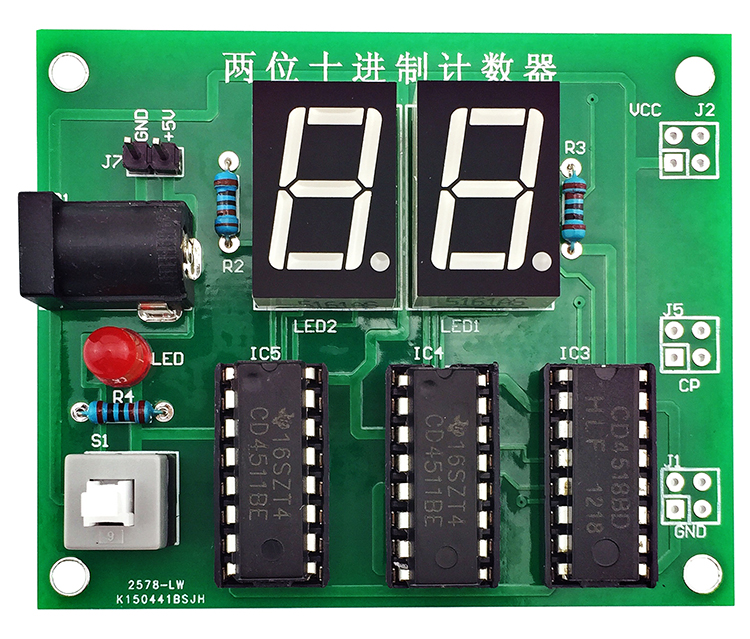

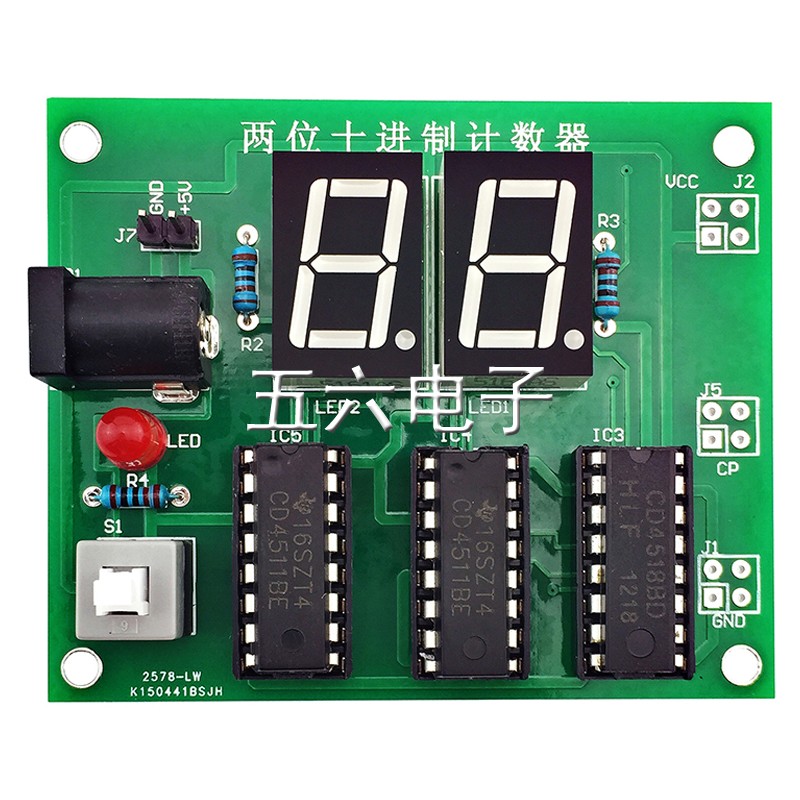

二、装配好的成品图

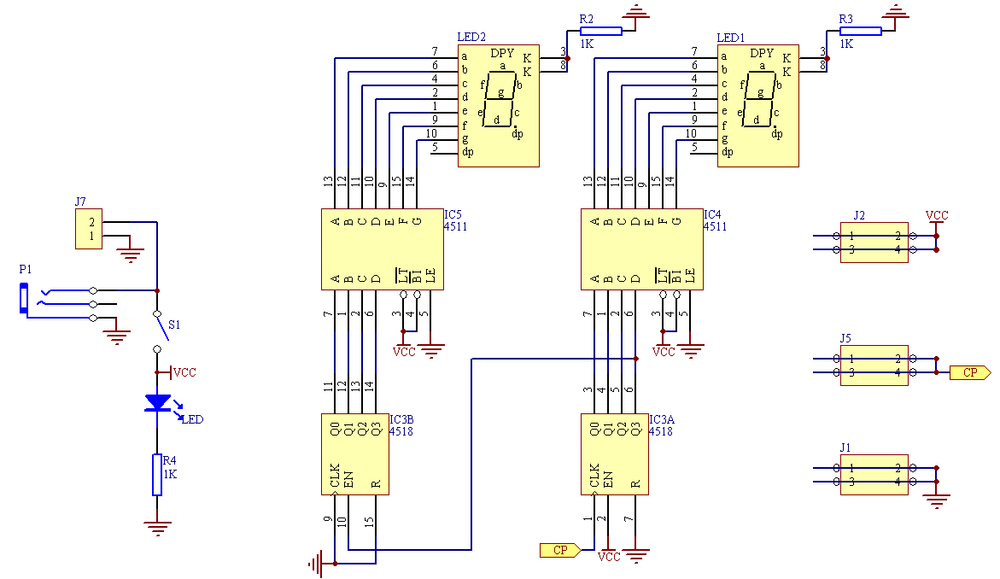

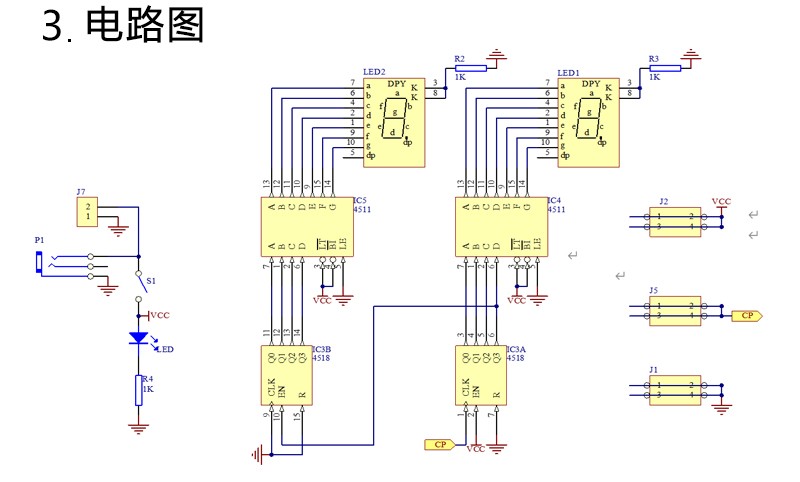

三、电路图
属性 | 参数 |
---|---|
总库存 | 19998 件 |
商家编码 | TJ-56-220 |
商品重量 | 0 g |
每人限购 | 0 件 |
包邮政策 | 满38包邮(特殊地区除外) |
可否开票 | 可提供开票 |
可否保修 | 可提供保修 |
