共集电极放大电路套件 三极管射极跟随器 电子制作实验实训散件
电子技术基础实训套件，电子爱好者入门使用！学习三极管放大原理，做中学，理实一体教学套件！
产品型号：TJ-56-238
一、电路说明
共集电极放大电路，输入信号是由三极管的基极与发射极两端输入的（在原图里看），再在交流通路里看，输出信号由三极管的发射极两端获得。因为对交流信号而言，（即交流通路里）集电极是共同端，所以称为共集电极放大电路。
二、共集电极放大电路特性
1、输入信号与输出信号同相；
2、无电压放大作用，电压增益小于1且接近于1，因此共集电极电路又有“电压跟随器”之称；
3、电流增益高，输入回路中的电流iB<<输出回路中的电流iE和iC；
4、有功率放大作用；
5、适用于作功率放大和阻抗匹配电路。
6、在多级放大器中常被用作缓冲级和输出级。

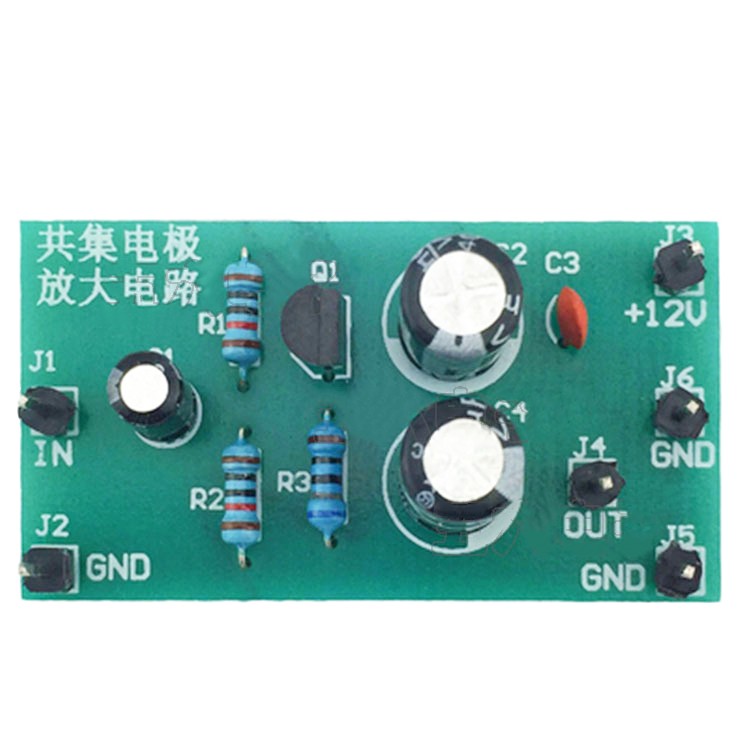

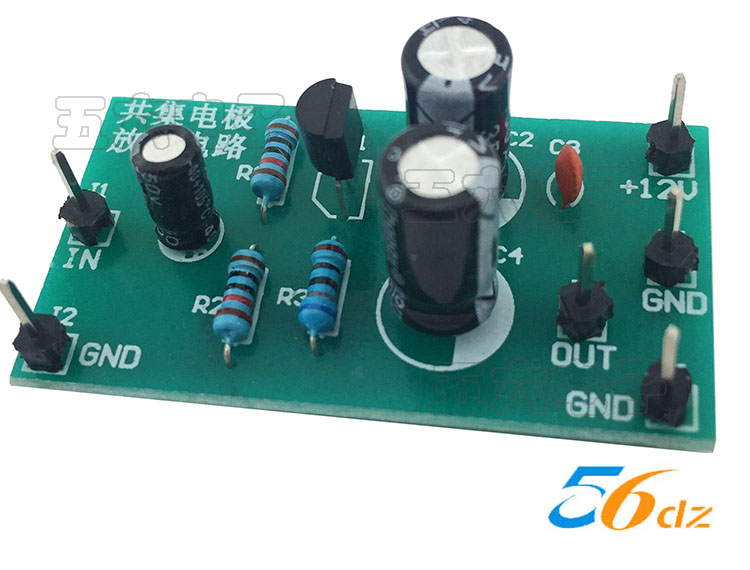

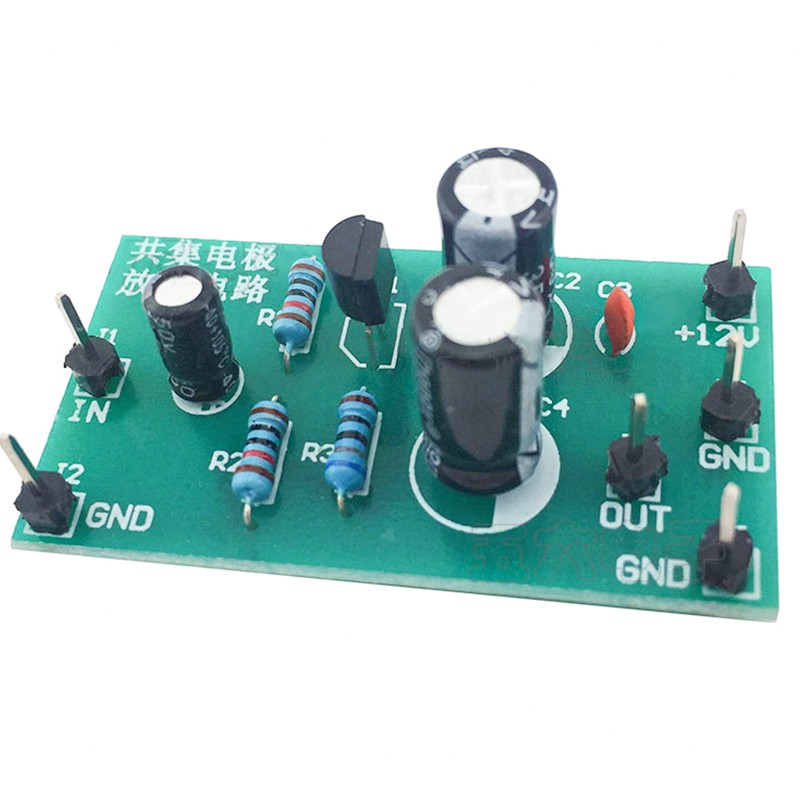

三、组装好的电路成品图

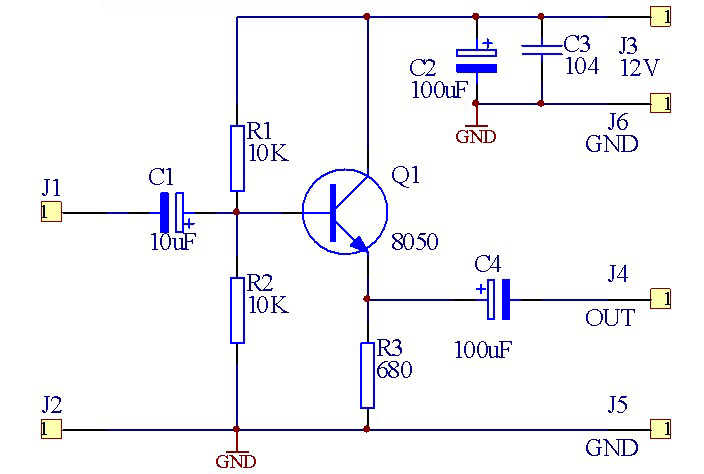

四、配套电路图
五、温馨提示

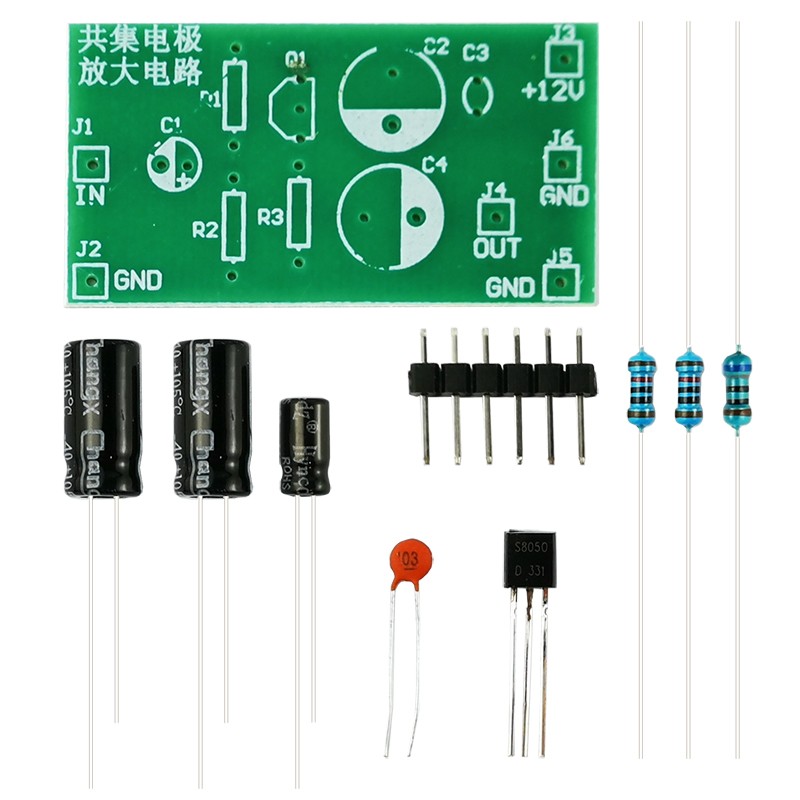

本套件是散件，需要买家自己焊接安装。
| 属性 | 参数 |
|---|---|
| 总库存 | 999993 件 |
| 商家编码 | TJ-56-238 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
