交通灯控制竞赛套件数字电子电路装调与应用技能大赛实验焊接实训

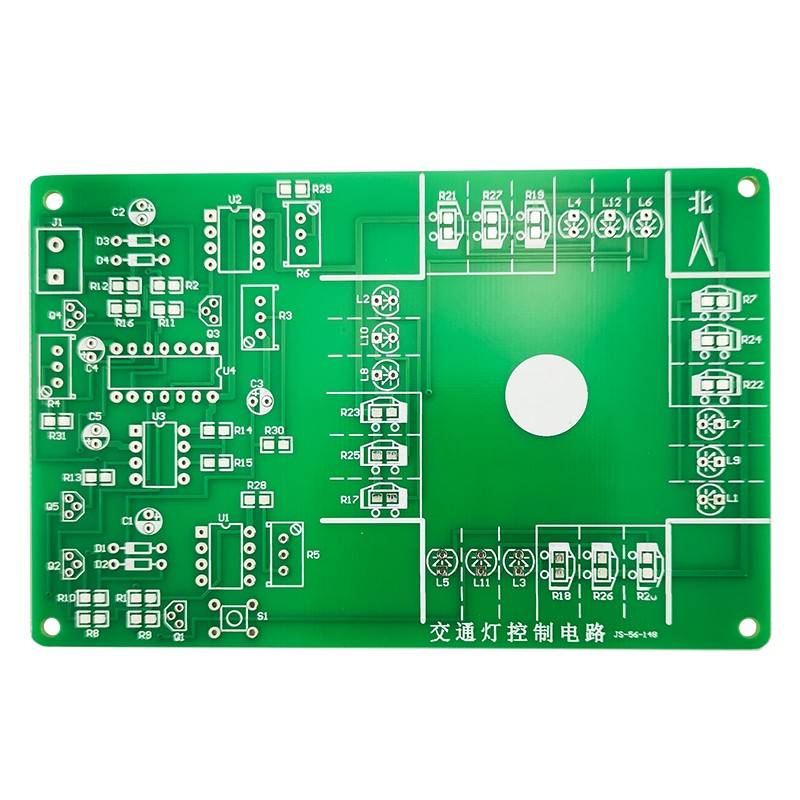

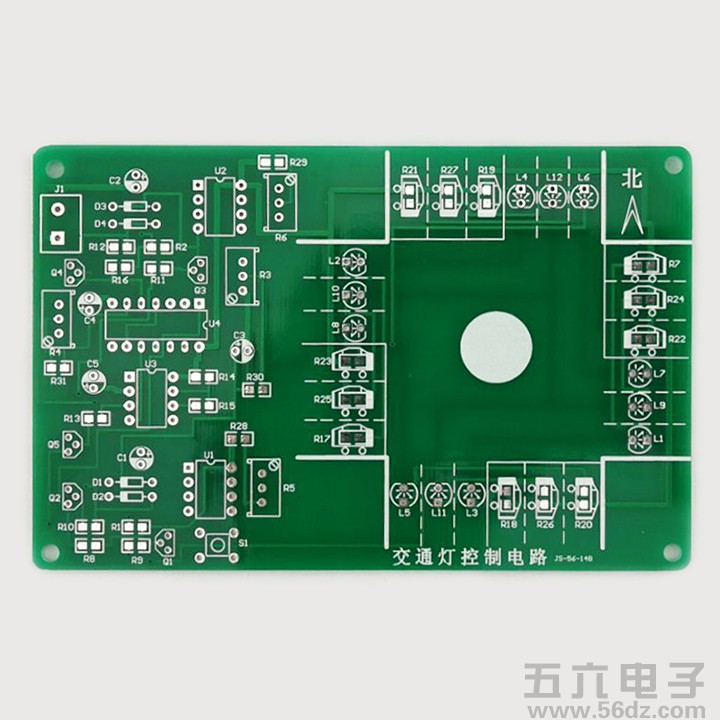

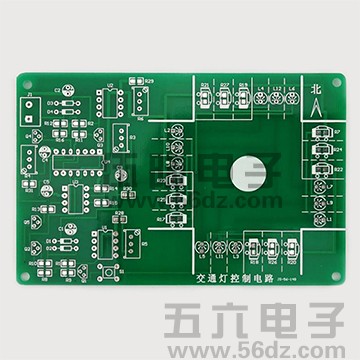

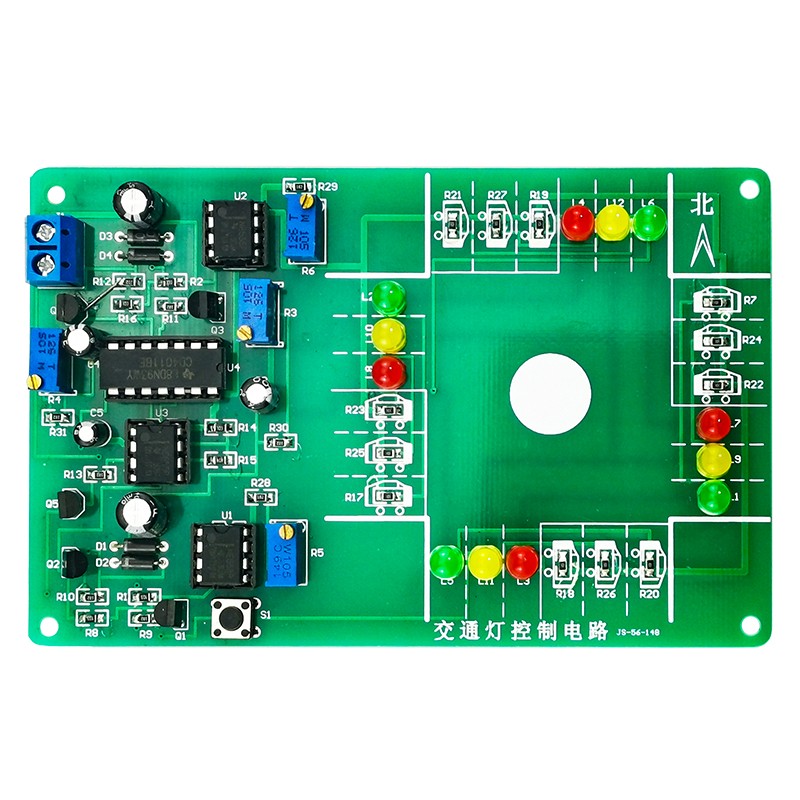

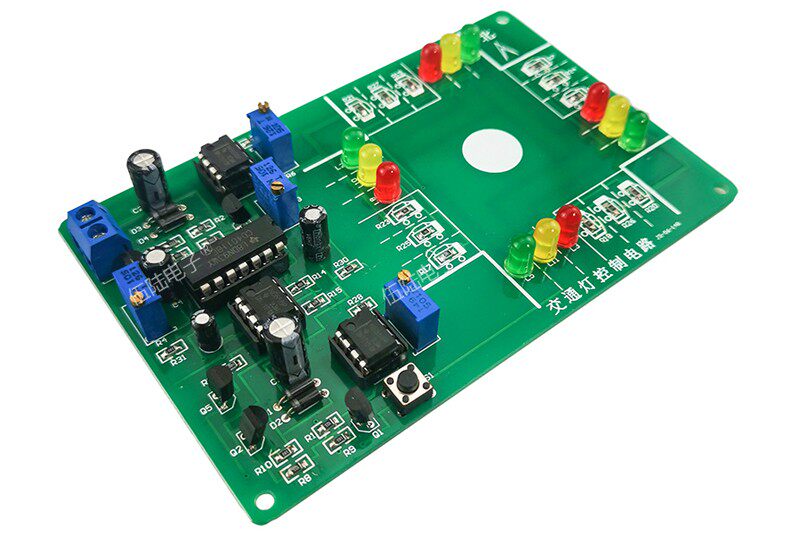

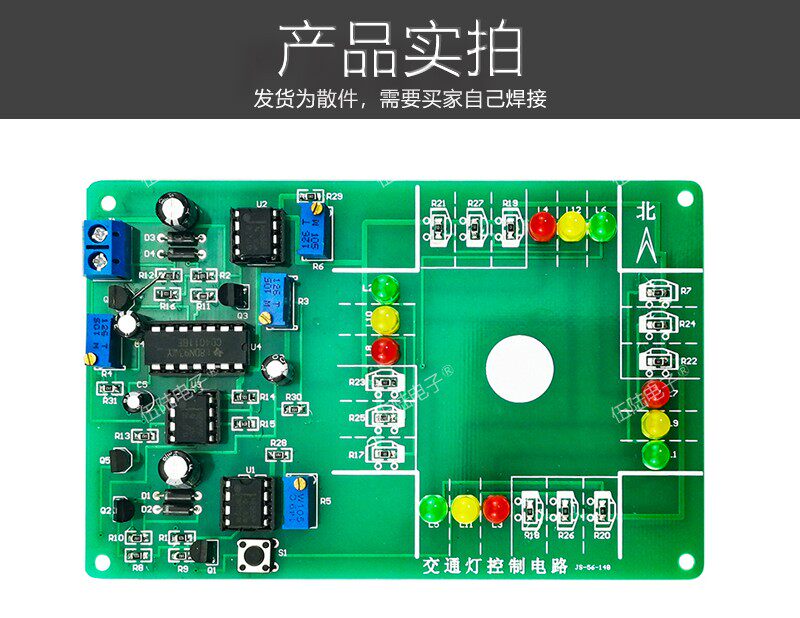

交通灯控制电路

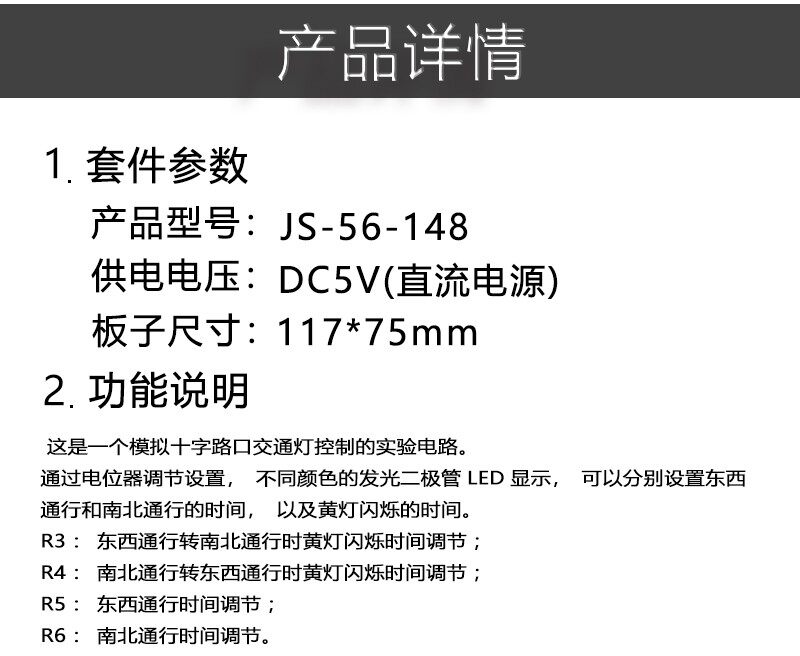

一、功能说明
供电电压:5V直流

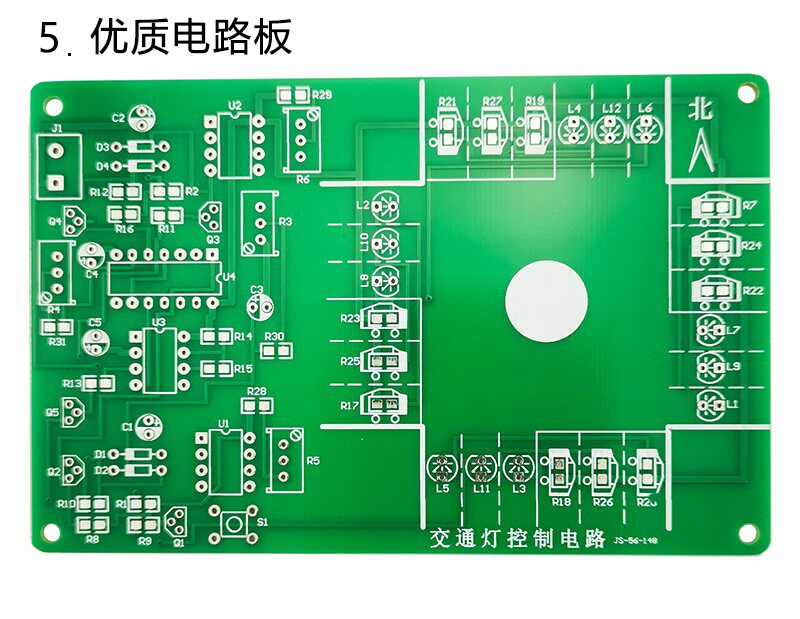

板子尺寸:117*75mm
产品型号:JS-56-148

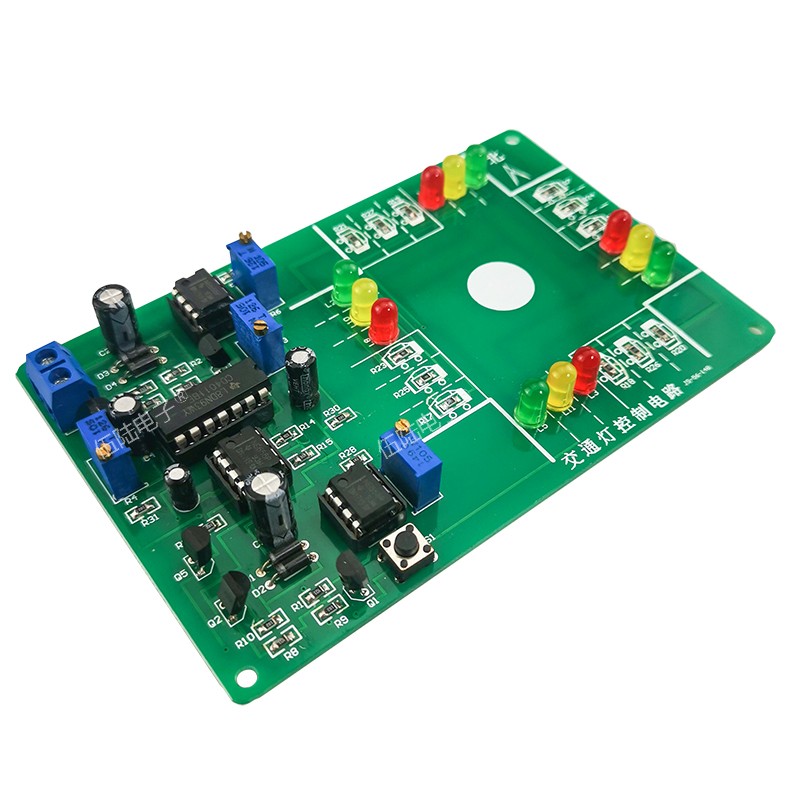

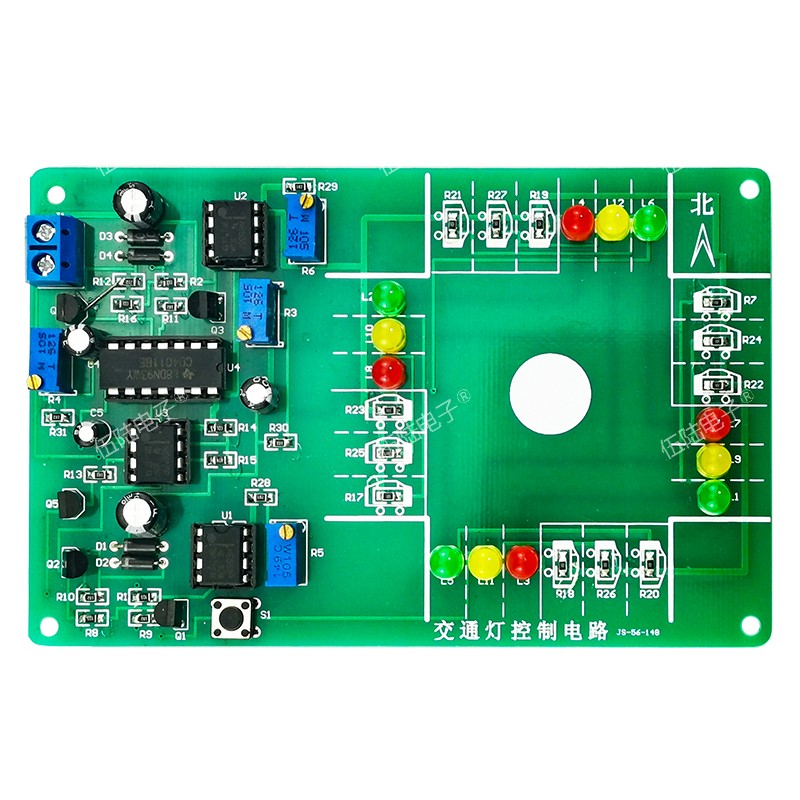

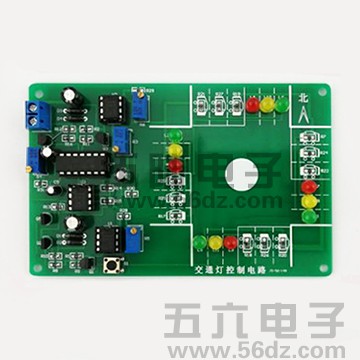

这是一个模拟十字路口交通灯控制的实验电路。
通过电位器调节设置,不同颜色的发光二极管LED显示,可以分别设置东西通行和南北通行的时间,以及黄灯闪烁的时间。
R3:东西通行转南北通行时黄灯闪烁时间调节;
R4:南北通行转东西通行时黄灯闪烁时间调节;
R5:东西通行时间调节;
R6:南北通行时间调节。

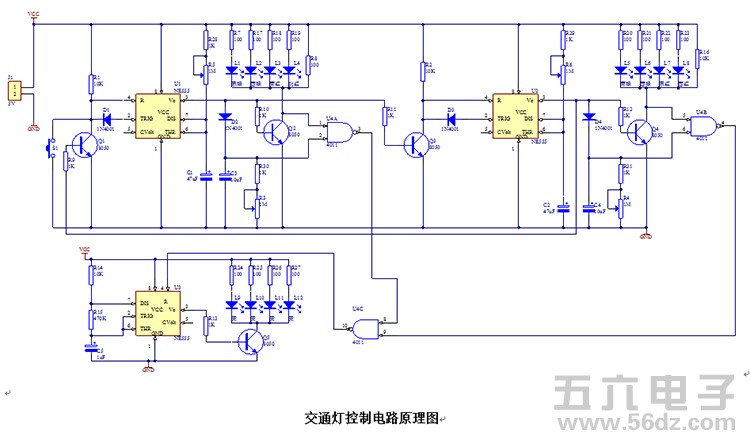

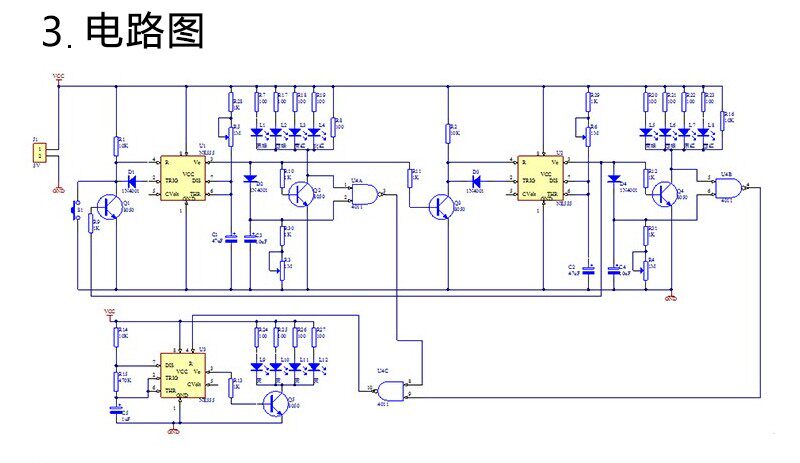

二、电路原理简介

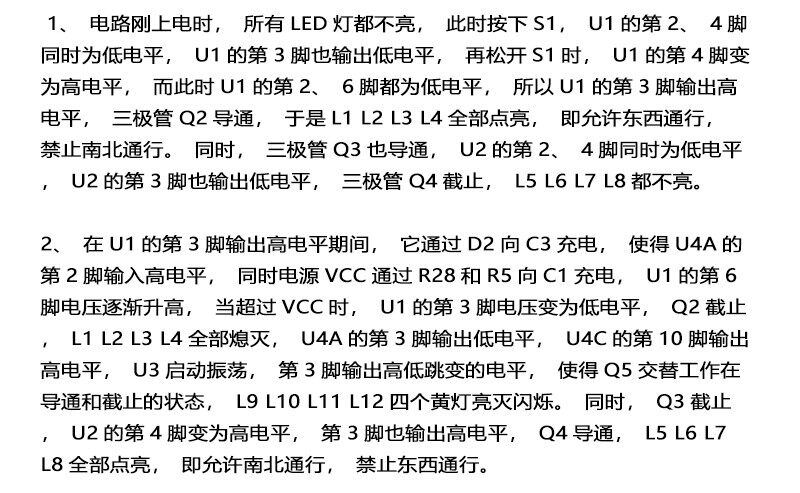

1、电路刚上电时,所有LED灯都不亮,此时按下S1,U1的第2、4脚同时为低电平,U1的第3脚也输出低电平,再松开S1时,U1的第4脚变为高电平,而此时U1的第2、6脚都为低电平,所以U1的第3脚输出高电平,三极管Q2导通,于是L1 L2 L3 L4全部点亮,即允许东西通行,禁止南北通行。同时,三极管Q3也导通,U2的第2、4脚同时为低电平,U2的第3脚也输出低电平,三极管Q4截止,L5 L6 L7 L8都不亮。
2、在U1的第3脚输出高电平期间,它通过D2向C3充电,使得U4A的第2脚输入高电平,同时电源VCC通过R28和R5向C1充电,U1的第6脚电压逐渐升高,当**过VCC时,U1的第3脚电压变为低电平,Q2截止,L1 L2 L3 L4全部熄灭,U4A的第3脚输出低电平,U4C的0脚输出高电平,U3启动振荡,第3脚输出高低跳变的电平,使得Q5交替工作在导通和截止的状态,L9 L10 L11 L12四个黄灯亮灭闪烁。同时,Q3截止,U2的第4脚变为高电平,第3脚也输出高电平,Q4导通,L5 L6 L7 L8全部点亮,即允许南北通行,禁止东西通行。
3、在黄灯闪烁期间,C3将通过R30和R3放电至低电平,使得U4A的第2脚变为低电平,第3脚输出高电平,U4C的0脚输出低电平,U3停振,黄灯停止闪烁。
4、在南北通行期间,电源VCC通过R29和R6向C2充电,U2的第6脚电压逐渐升高,当**过VCC时,U2的第3脚电压变为低电平,Q4截止,L5 L6 L7 L8全部熄灭,同时黄灯亮灭闪烁,L1 L2 L3 L4全部点亮,又开始允许东西通行,禁止南北通行,周而复始,一直循环下去。

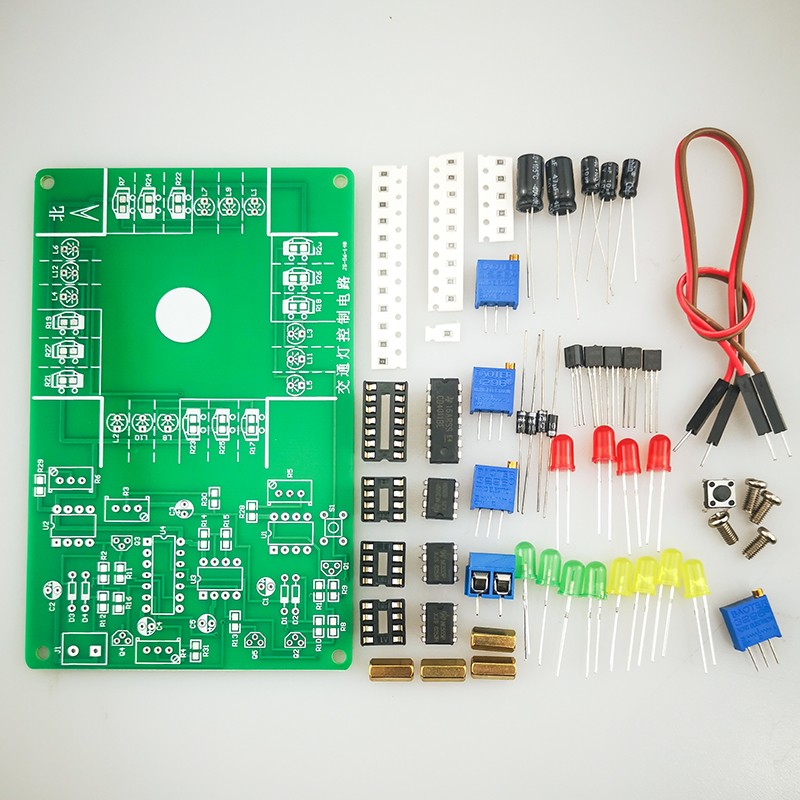

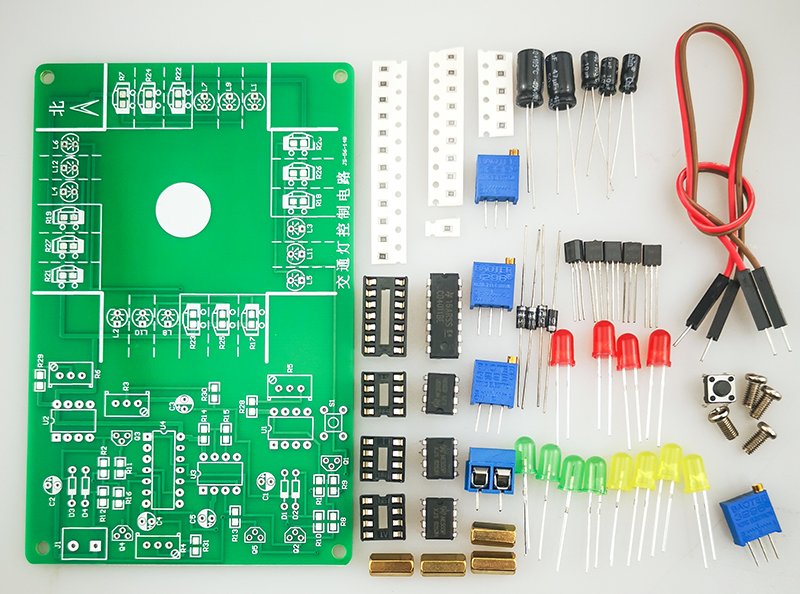

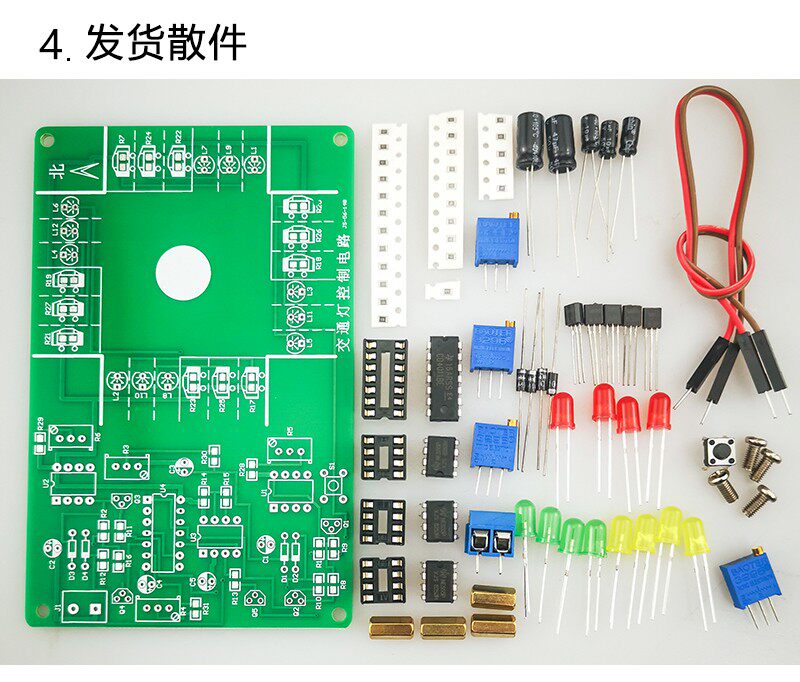

元器件清单:
序号 | 元件名称 | 参数 | 标号 | 数量 |
1 | 电解电容 | 47uF/25V | C1 C2 | 2 |
2 | 10uF/25V | C3 C4 | 2 | |
3 | 1uF/50V | C5 | 1 | |
4 | 二极管 | 1N4001 | D1~D4 | 4 |
5 | 发光二极管 | 5mm红色 | L3 L4 L7 L8 | 4 |
6 | 5mm黄色 | L9 L10 L11 L12 | 4 | |
7 | 5mm绿色 | L1 L2 L5 L6 | 4 | |
8 | 三极管 | 8050 | Q1~Q5 | 5 |
9 | 贴片电阻 | 10K | R1 R2 R8 R14 R16 | 5 |
10 | 470K | R15 | 1 | |
11 | 100 | R7 R17~R27 | 12 | |
12 | 1K | R9~R13 R28~R31 | 9 | |
13 | 3296W电位器 | 1M | R3 R4 R5 R6 | 4 |
14 | 按键开关 | 6*6*5 | S1 | 1 |
15 | 集成电路 | NE555 | U1 U2 U3 | 3 |
16 | CD4011 | U4 | 1 | |
17 | 集成电路插座 | DIP-8 | 配U1~U3 | 3 |
18 | DIP-14 | 配U4 | 1 | |
19 | 电源线 | 杜邦线 | 2 | |
20 | 电路板安装柱 | 3*10mm | 4 | |
21 | 安装螺丝 | 3*6mm | 4 |
