电动机转速测量套件 数字显示表设计 电子电路竞赛焊接组装散件

¥34.5-36.5
编码: TJ-56-209
有货 29997
折扣时间
套餐:
已售罄
数量:

一、 产品功能与电路特点

1. 产品型号:TJ-56-209

  工作电压:5V

  板子尺寸:93*68mm



2. 电路可模拟调节电机转速及显示频率。



       3. 以数字电路为核心,通过光电耦合器检测电动机转动产生的速度电信号,用数字电路进行计数并用数码管实时显示电机速度。

二、电路说明

   本套件采用CD40110和CD40106来实现电动机转速表功能,其中CD40110是加减计数、译码、驱动、锁存专用芯片,可以实现10进制加1、10进制减1、将计数值译成10进制的LED显示码、驱动LED,其内部的计数器和显示驱动是分开的,受计数允许(/TE)、清零复位(RST)、显示锁存控制(LE),其中计数器还具有独立的加减输入端(+-IN)和进(借)位输出端(+-OUT),本制作中,只需要用到加计数,因此减输入端(-IN)对地短路,减借位输出端(-OUT)留空。

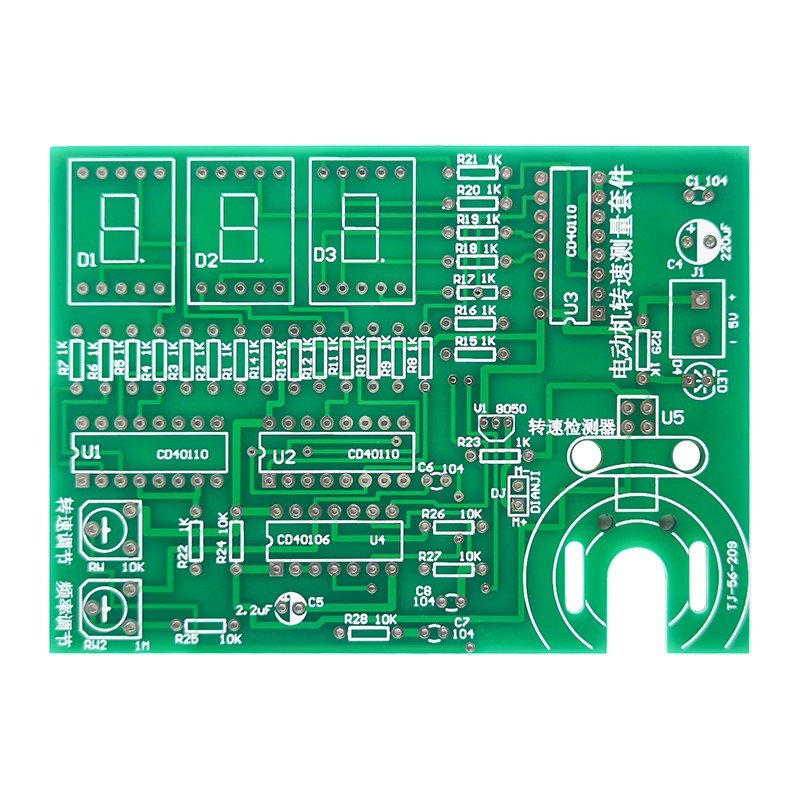

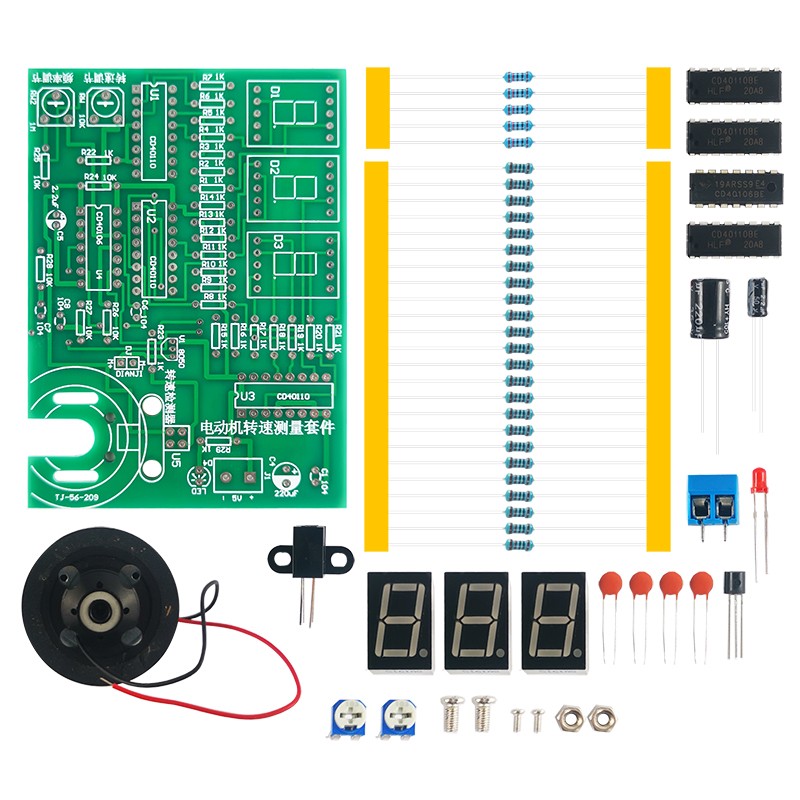

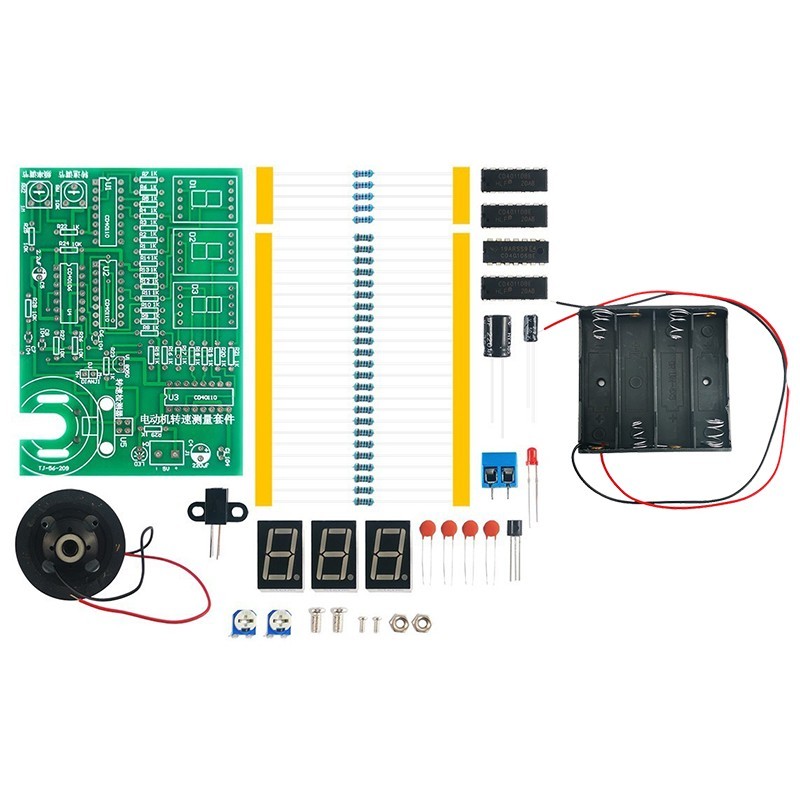

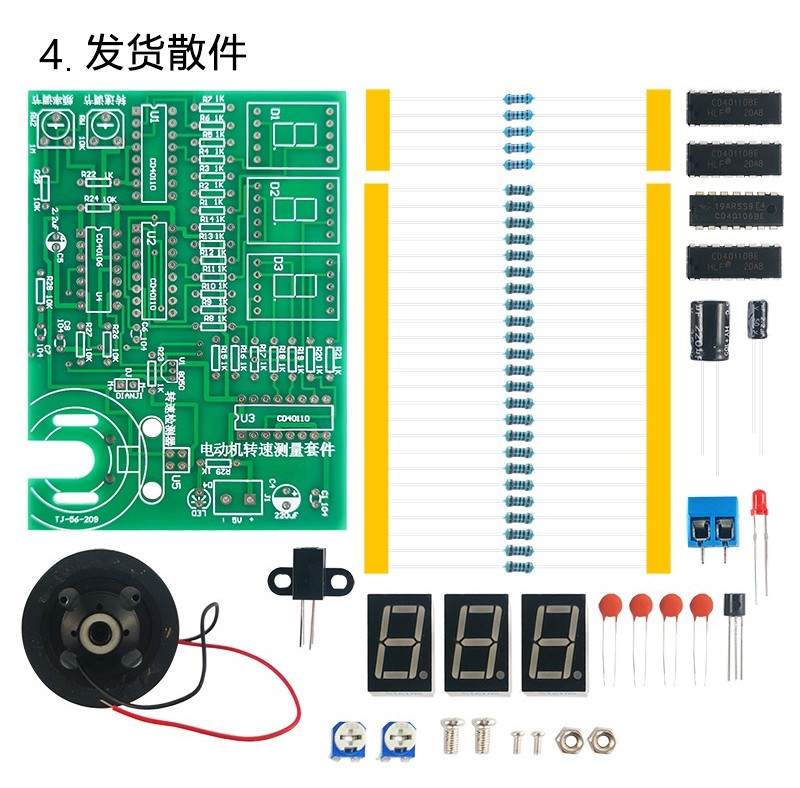

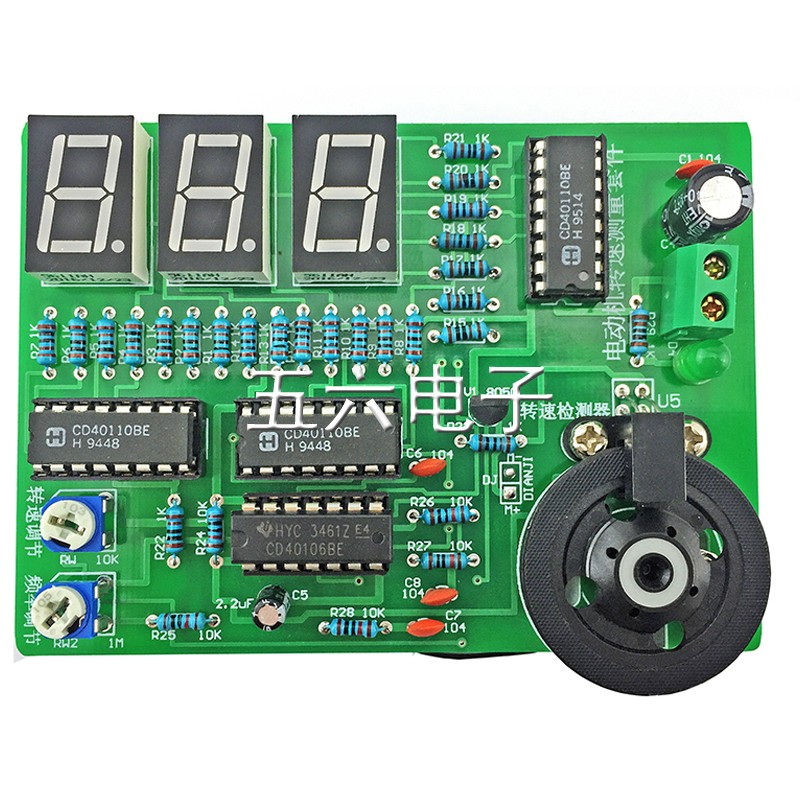

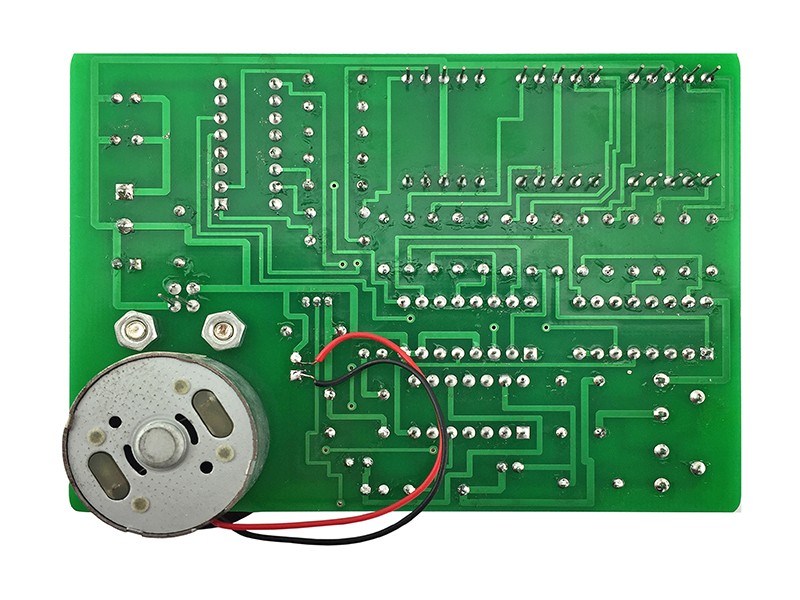

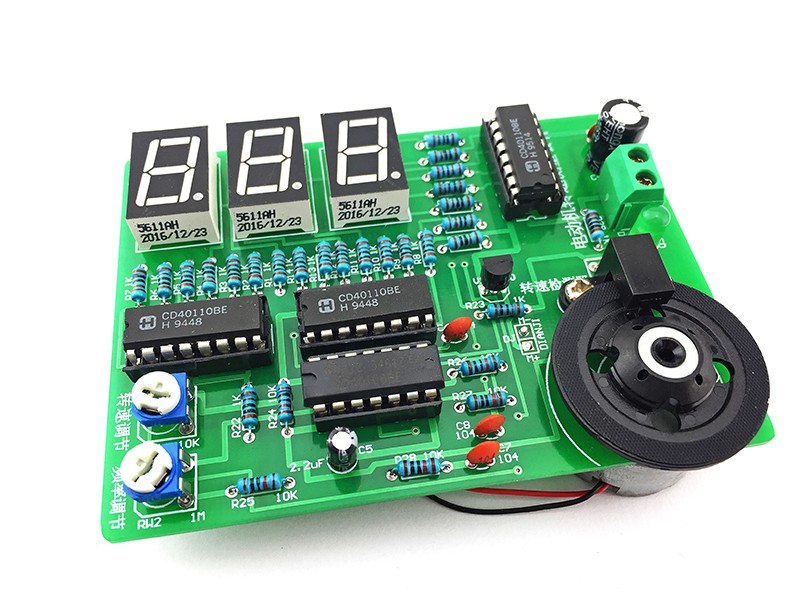

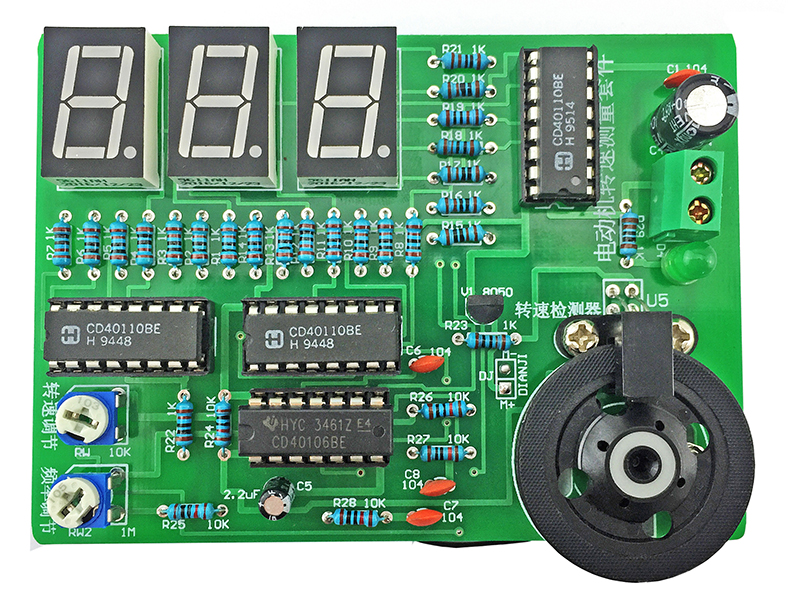

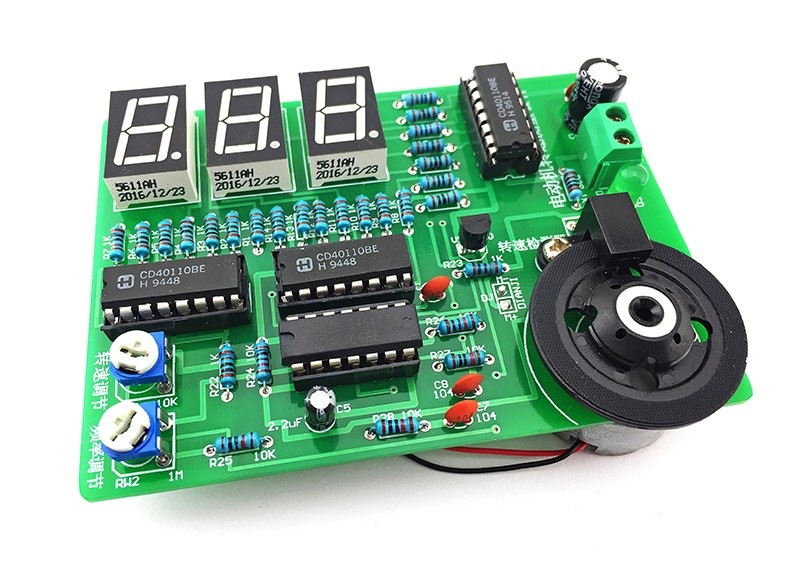

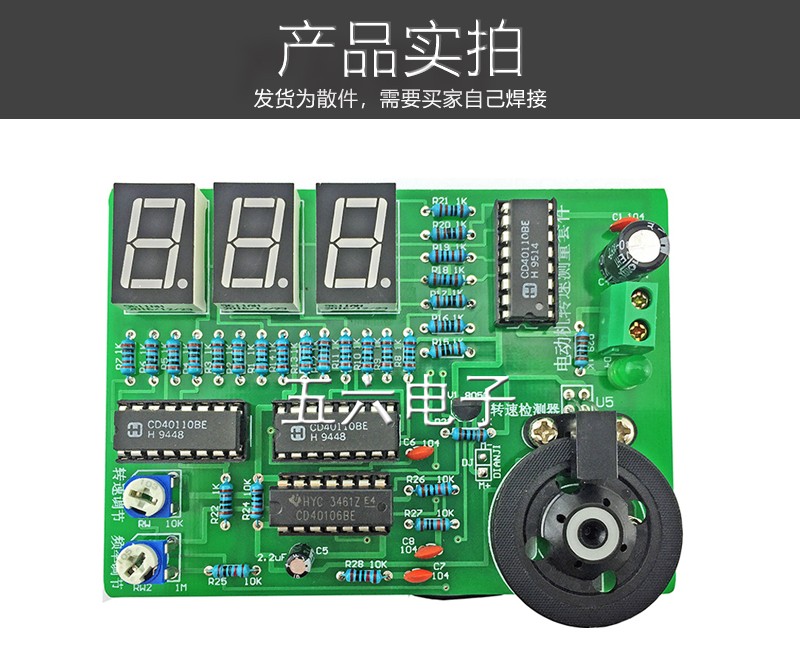

三、成品图

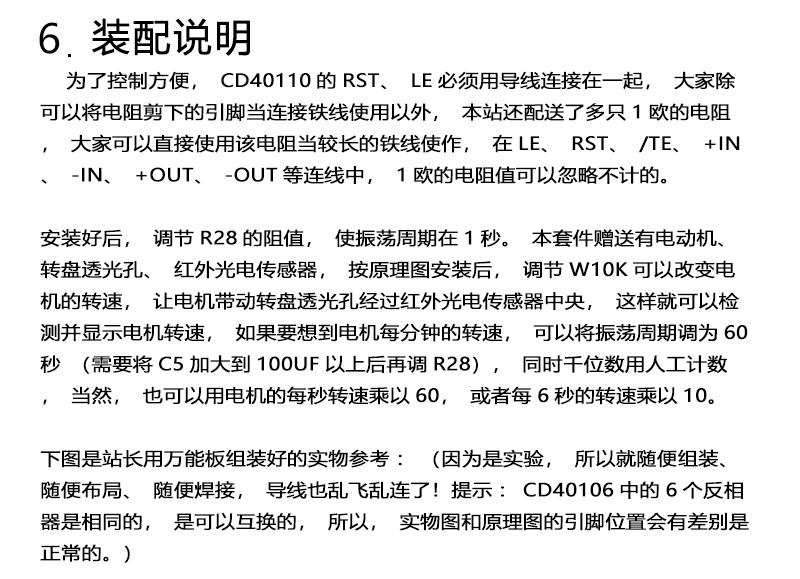

四、安装说明

    为了控制方便,CD40110的RST、LE**用导线连接在一起,大家除可以将电阻剪下的引脚当连接铁线使用以外,本站还配送了多只1欧的电阻,大家可以直接使用该电阻当较长的铁线使作,在LE、RST、/TE、+IN、-IN、+OUT、-OUT等连线中,1欧的电阻值可以忽略不计的。

安装好后,调节R28的阻值,使振荡周期在1秒。本套件赠送有电动机、转盘透光孔、红外光电传感器,按原理图。安装后,调节W10K可以改变电机的转速,让电机带动转盘透光孔经过红外光电传感器中央,这样就可以检测并显示电机转速,如果要想到电机每分钟的转速,可以将振荡周期调为60秒(需要将C5加大到100UF以上后再调R28),同时千位数用人工计数,当然,也可以用电机的每秒转速乘以60,或者每6秒的转速乘以10。

提示:CD40106中的6个反相器是相同的,是可以互换的,所以,实物图和原理图的引脚位置会有差别是正常的。)
