锂电池容量测试仪江苏省中职技能竞赛焊接套件电子电路装调与应用

¥79

编码： JS-56-43

有货 999999

中等职业学校职业技能大赛电子产品装配与调试项目竞赛套件。本套件为江苏省竞赛套件。

项目名称：锂电池容量测试仪

产品型号：JS-56-43

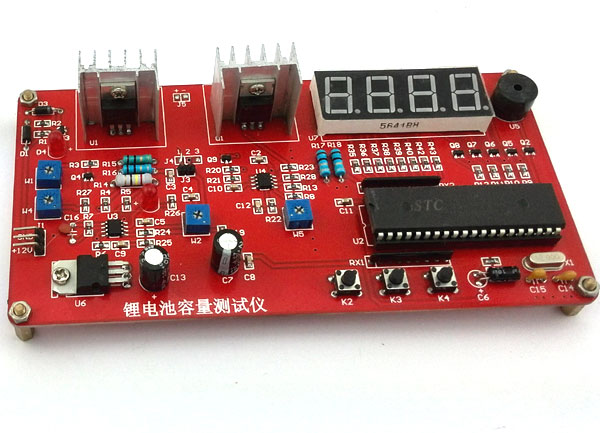

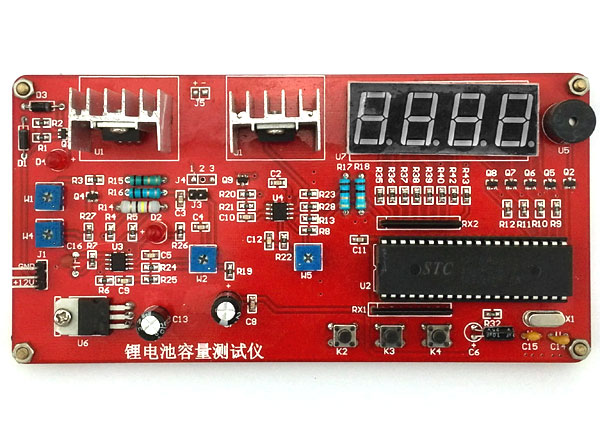

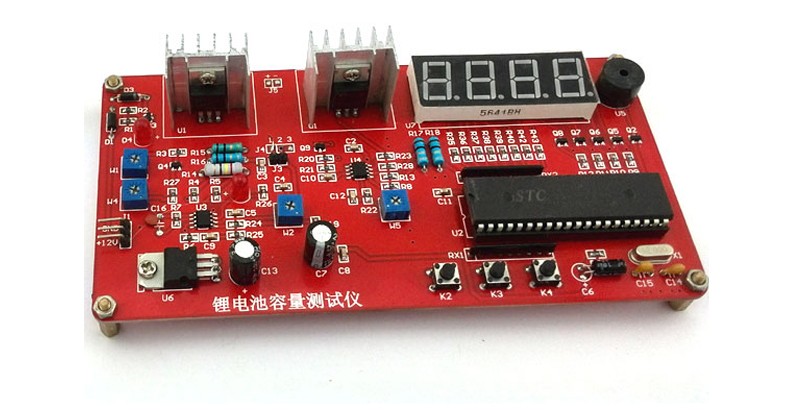

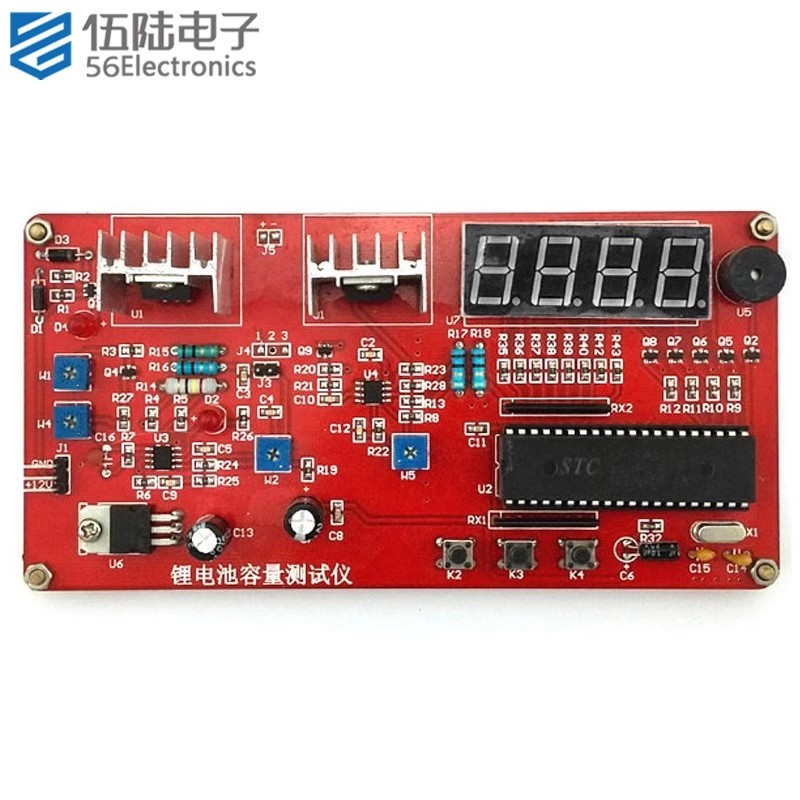

一、装配好的成品图片

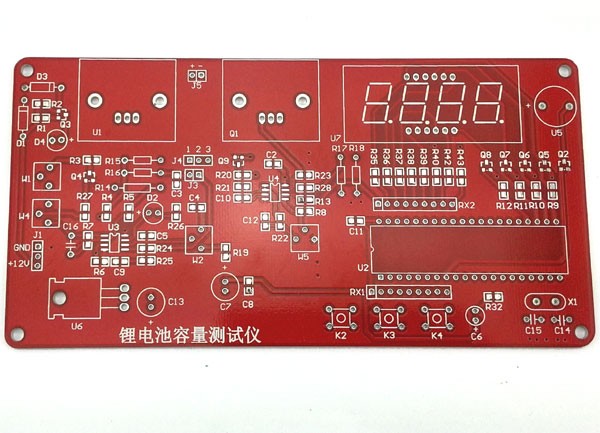

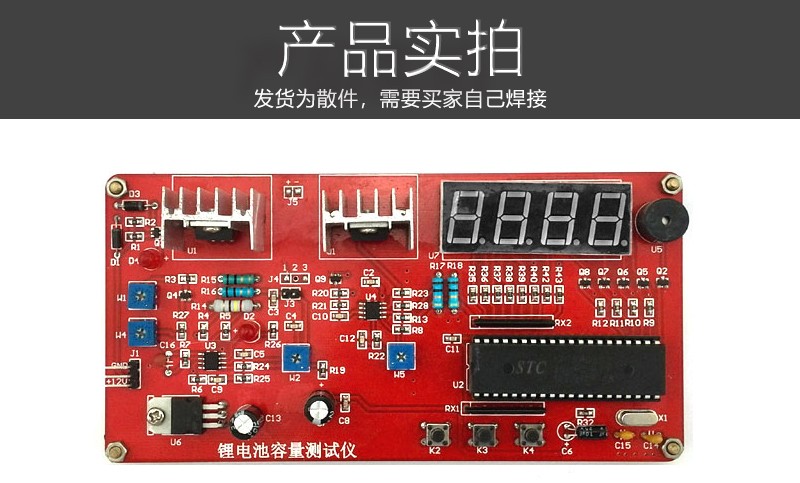

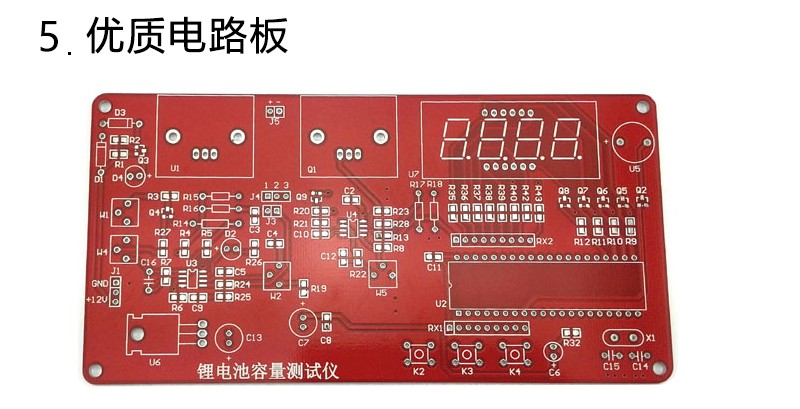

二、**PCB电路板

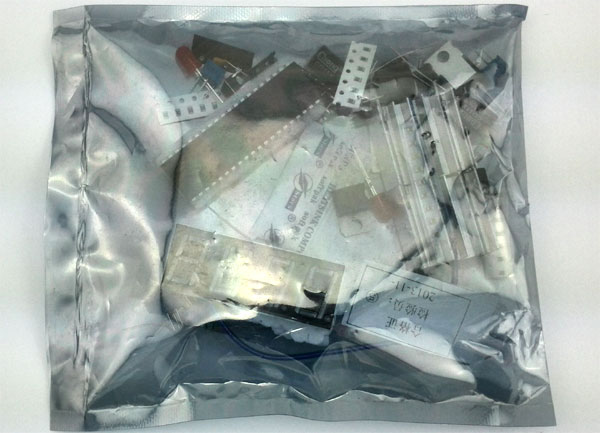

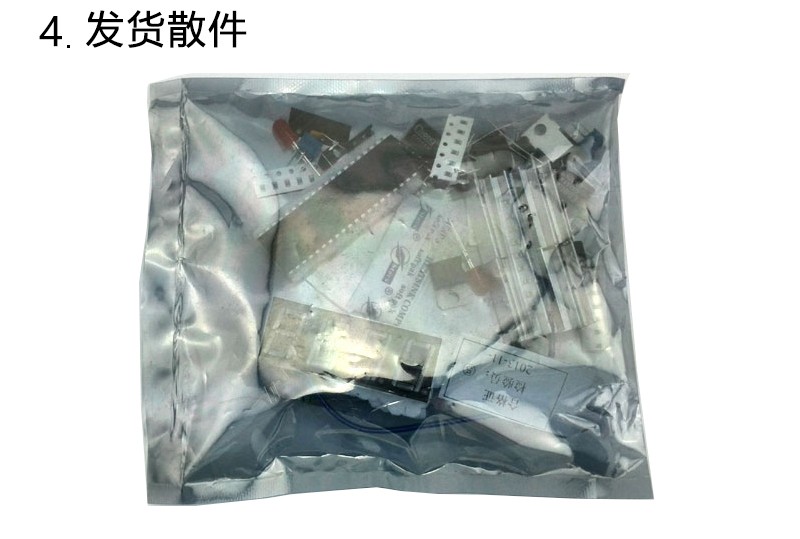

全套元件包

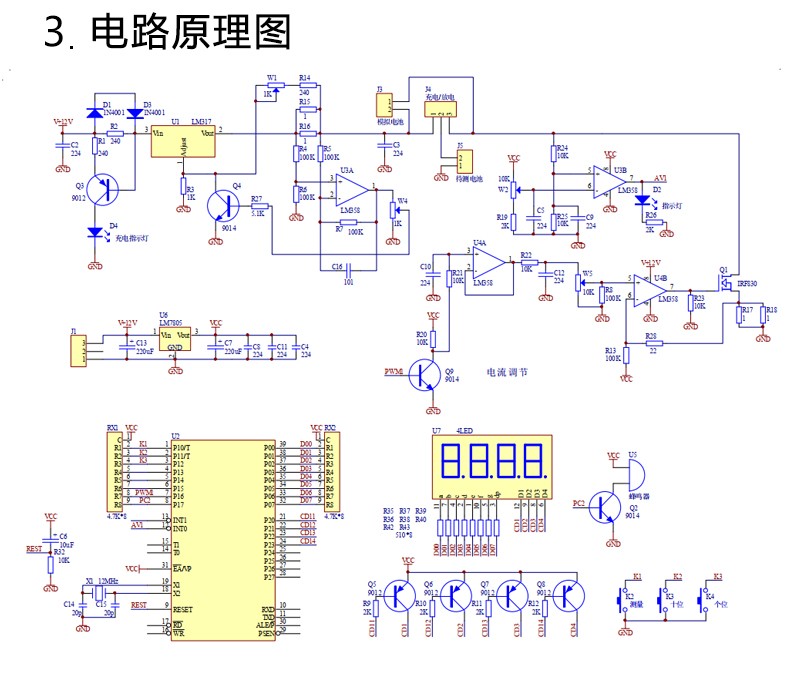

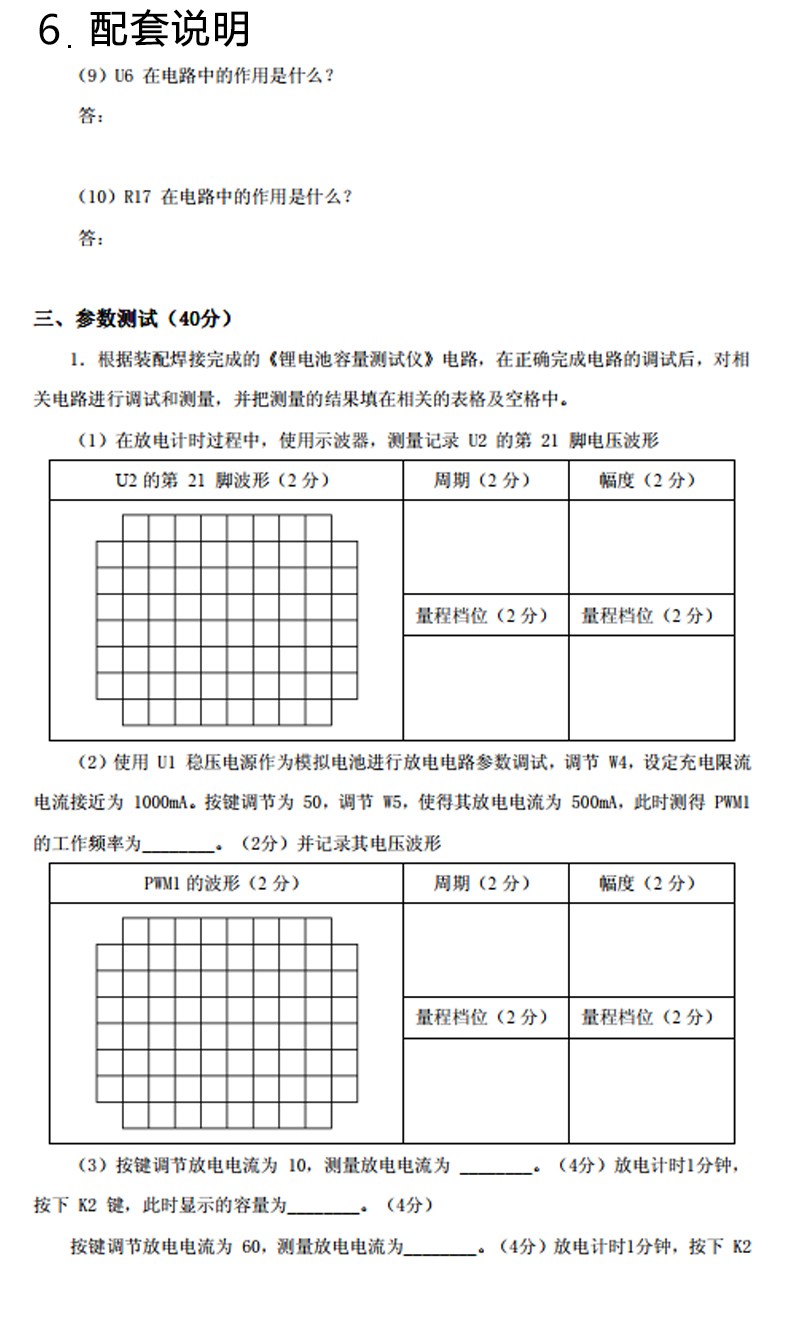

1、原理概述

可充电使用的锂电池是我们常用的移动设备电源，我们在开发产品时，需要了解所用电池的充放电容量，以便于产品性能和体积的统一。

锂电池容量测试仪用于测量锂电池的容量，锂电池容量测试仪由充电电路和放电电路组成。被测电池首先要充满电，再在放电时测试其放电容量。

1、充电电路：充电电路由U1、U3A 以及外围电路组成，U1 是输出可调稳压电源， W1 用于调节开路输出电压（电池充满电压时的电压值），R15 和 R16 是 U3A 反馈测量电路的电流采样电阻，充电时的输出电流限制由 W4 可调电位器调节。

2、电子负载：U4A和U4B组成电子负载，输入信号是PWM1加一级跟随器作为恒流源的输入，恒流源的输出电流可以根据输入电压的信号通过调节W5可调电位器校准。

3、放电停止测量：由 U3B 组成放电停止测量电路，调节 W2 可调电位器设置放电停止电压，一旦电池电压低于这个设置电压，AV1 产生低电平信号送到单片机。

4、单片机控制电路: P0 口用于控制数码管的段码，P2 口用于控制四位数码管的位码， AV1 用于测量放电电池放电完毕信号，PWM1 用于单片机产生 PWM 信号由 PWM1 口输出，这个信号可以调节电池放电电流，K3 键和 K4 键用于设置放电电流。

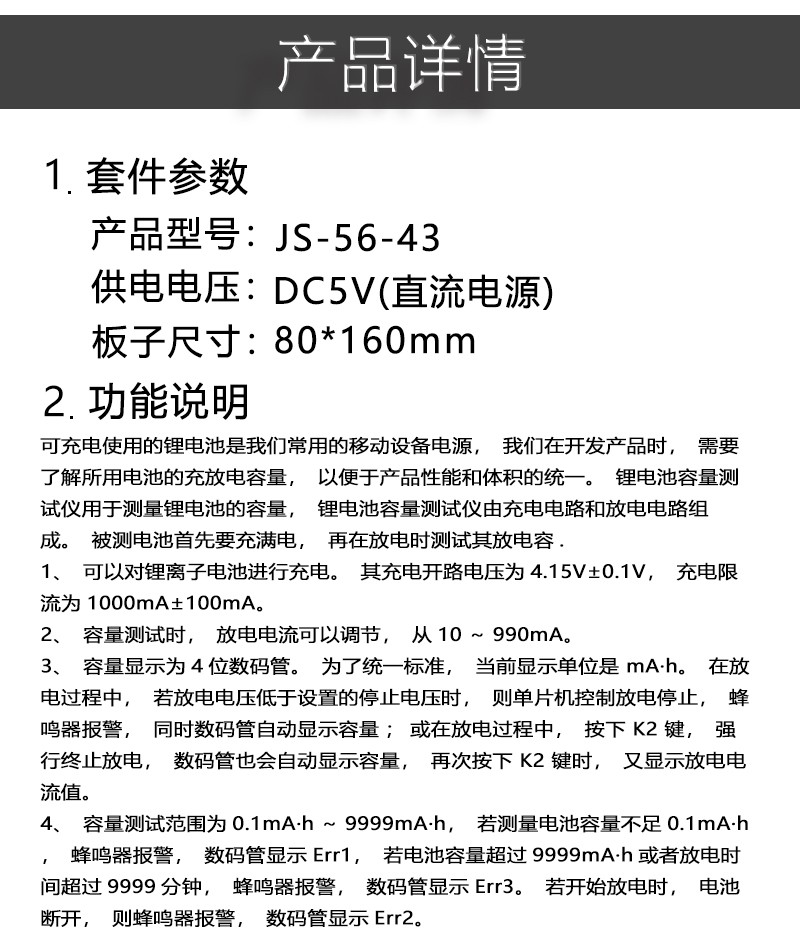

2、产品功能

1、可以对锂离子电池进行充电。其充电开路电压为4.15V±0.1V，充电限流为1000mA±100mA。

2、容量测试时，放电电流可以调节，从10～990mA。

3、容量显示为4位数码管。为了统一标准，当前显示单位是 mA·h。在放电过程中，若放电电压低于设置的停止电压时，则单片机控制放电停止，蜂鸣器报警，同时数码管自动显示容量；或在放电过程中，按下 K2 键，强行终止放电，数码管也会自动显示容量，再次按下 K2 键时，又显示放电电流值。

4、容量测试范围为0.1mA·h～9999mA·h，若测量电池容量不足0.1mA·h，蜂鸣器报警，数码管显示Err1，若电池容量**过9999mA·h或者放电时间**过9999分钟，蜂鸣器报警，数码管显示Err3。若开始放电时，电池断开，则蜂鸣器报警，数码管显示Err2。
