数字电容表竞赛套件电子电路装调与应用技能大赛焊接组装调试DIY
中等职业学校职业技能大赛电子产品装配与调试竞赛项目专用套件--数字电容表
竞赛套件名称：数字电容表
产品型号：JS-56-64
2013年推出,按照技能竞赛新标准考核，电路板采用**环氧树脂双面板设计，贴片元件与直插元件混装。

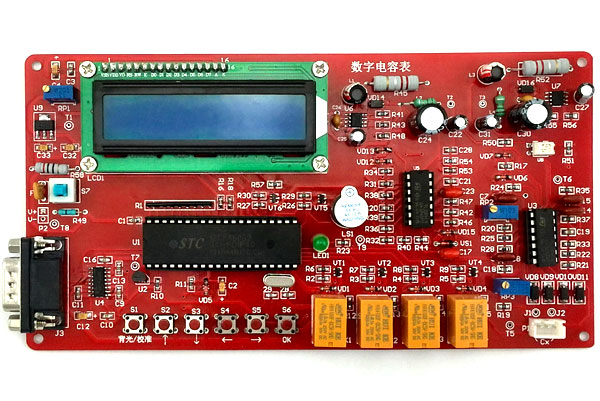

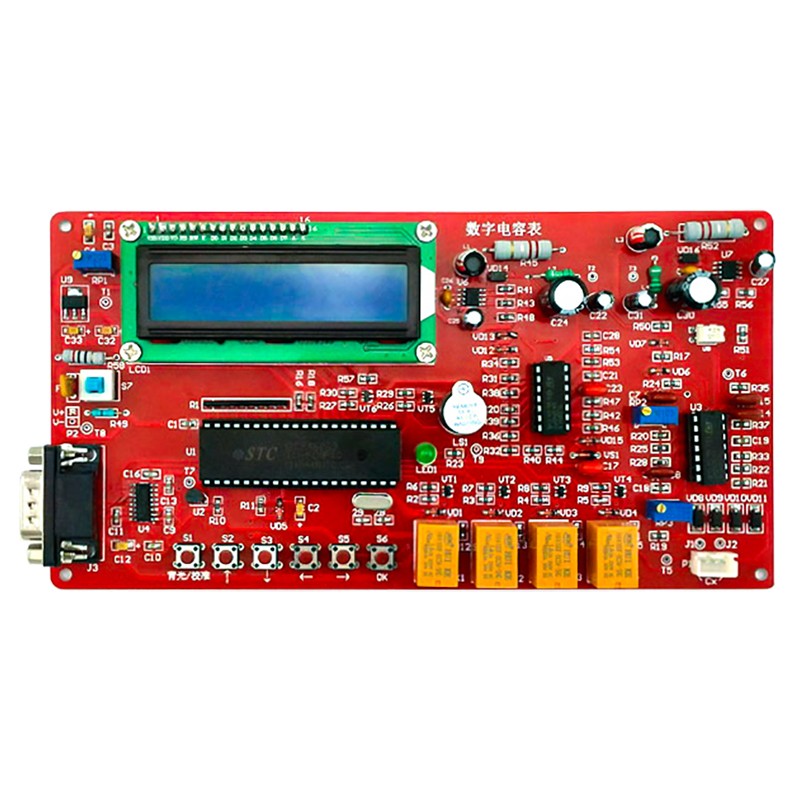

一、装配好的成品图片

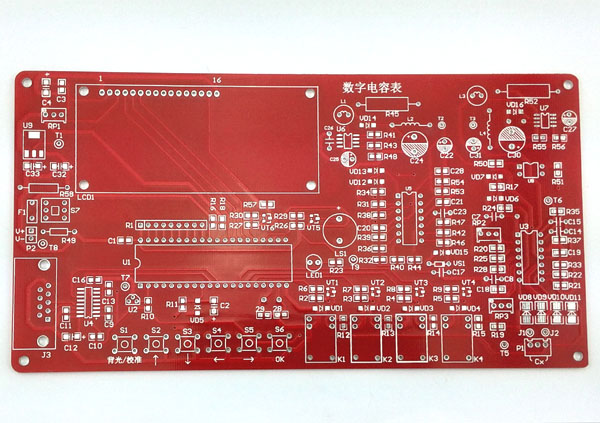

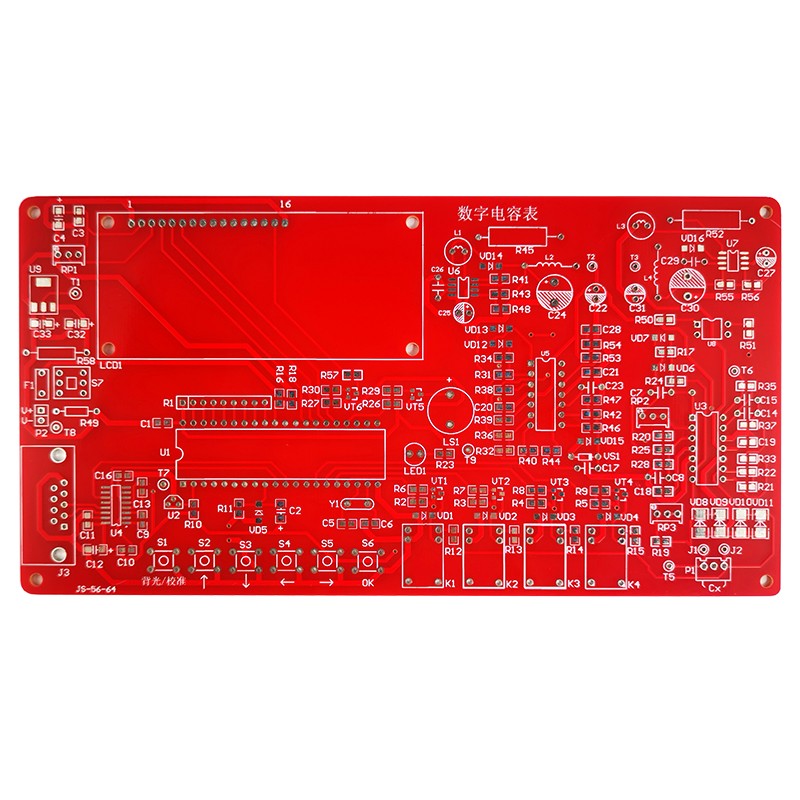

二、**PCB电路板

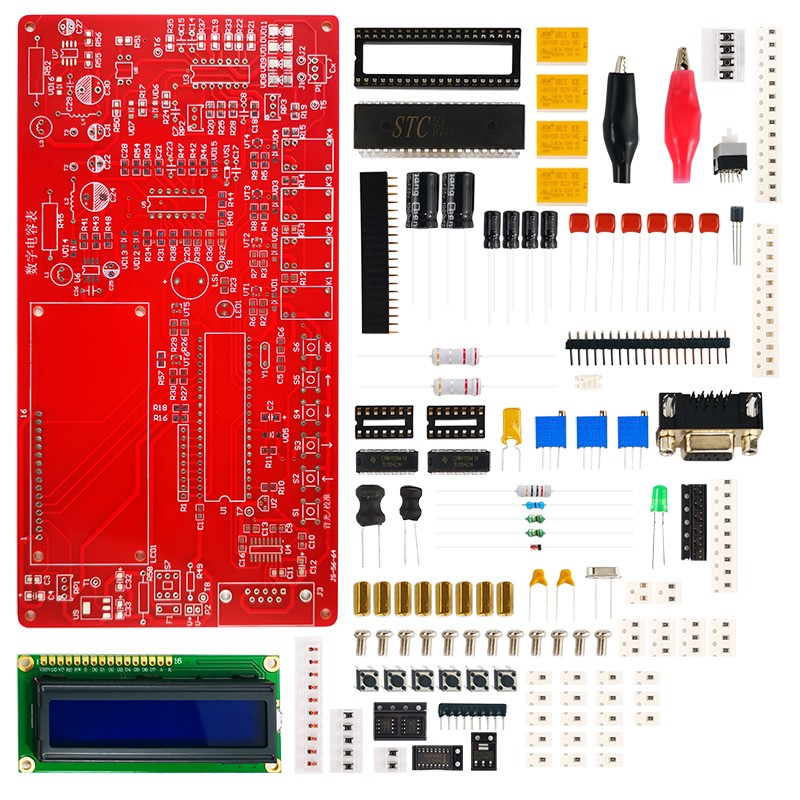

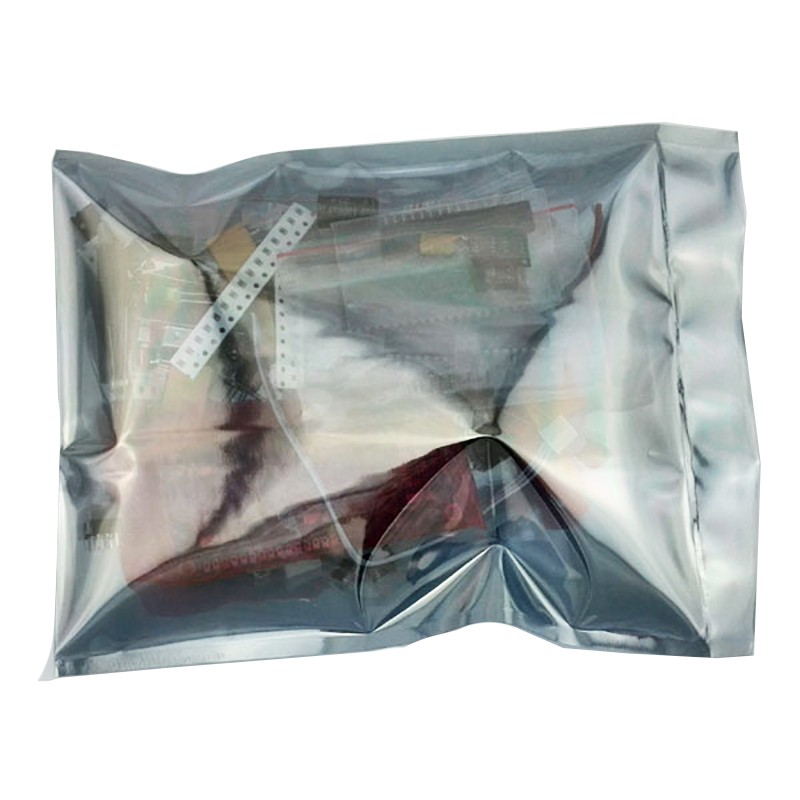

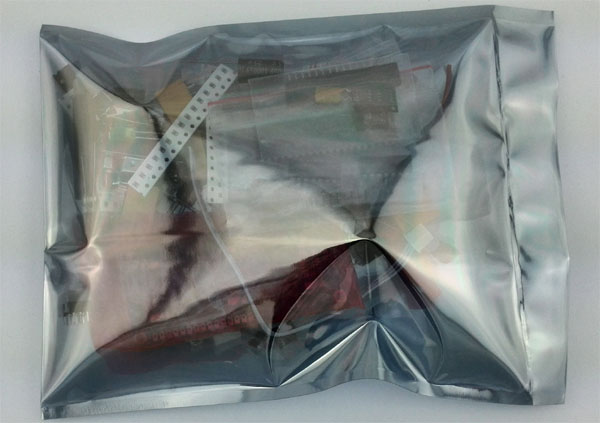

二、套件元件包
三、功能说明
数字电容表电路原理与功能
一、功能说明
使用普通**表测量电容，其精度等级一般为5.0%。数字电容表以单片机为核心，采用较经济的元器件，在1000pF～22uF范围内，达到了2.0%的精度等级，部分量程达到1.0%的精度等级。本电路校准后将自动保存数据，且断电不丢失，下次开机不需要再次校准，就可以直接测量。
二、电路功能简介
该装置由电源、测试信号发生器、信号转换（C-U）、量程切换、信号处理、显示部分等组成。
1、电源部分
系统外接9V直流电源，由此再产生+12V、-12V、+5V直流电源。
2、测试信号发生器
该电路以U3-A为核心，输出一定频率的正弦波信号，可在测试点T4初观测。
3、信号转换（C-U）部分
该电路由U3-C及外围器件构成，其输出信号幅度与被测电容值成正比。
4、量程切换部分
继电器K1、K2、K3、K4在单片机控制下，可改变电路的反馈电阻，实现5档量程的切换。
5、信号处理部分
信号转换（C-U）部分输出的信号经过滤波、精密整流、滤波后，在测试点T7处得到与被测电容值成正比的直流电压（交流信号的平均值）；该直流电压经过单片机内置的A/D转换器，变为数字信号，经过计算得到被测电容的电容值。
6、报警部分
P1测量端如果直接短接（短路）时，蜂鸣器将发出间歇的报警音。
7、显示部分
液晶显示器RTC1602可显示相关信息。
8、键盘部分
S1～S6为六个功能键（见电路板上标示），其中“↑”键、“↓”键用于增加、减少数字；“←”键、“→”键用于选择被修改位。短按“背光/校准”键，可以切换液晶显示器的背光开关，长按“背光/校准”键5秒后松开，系统进入校准程序。“OK”键为操作确认键。
竞赛说明简介
一、电子产品装配
1、装配说明
2、焊接工艺
3、装配质量
二、电子产品功能调试
1、电源部分
2、蜂鸣器部分
3、液晶显示器部分
4、测试信号发生器
5、校准数字电容表
6、测试数字电容表的精度等级
三、参数测试
1、电路知识
2、电路参数测试
四、电路图及PCB图的绘制
1、生成集成元件库文件
2、绘制电路原理图
3、绘制PCB板图
| 属性 | 参数 |
|---|---|
| 总库存 | 999999 件 |
| 商家编码 | JS-56-64 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
