NRF24L01无线测温系统竞赛套件无线远程温度检控系统电子组装

¥170

编码： JS-56-122

有货 999999

折扣时间

套件名称：NRF24L01无线测温系统/无线远程温度检控系统

产品型号：JS-56-122

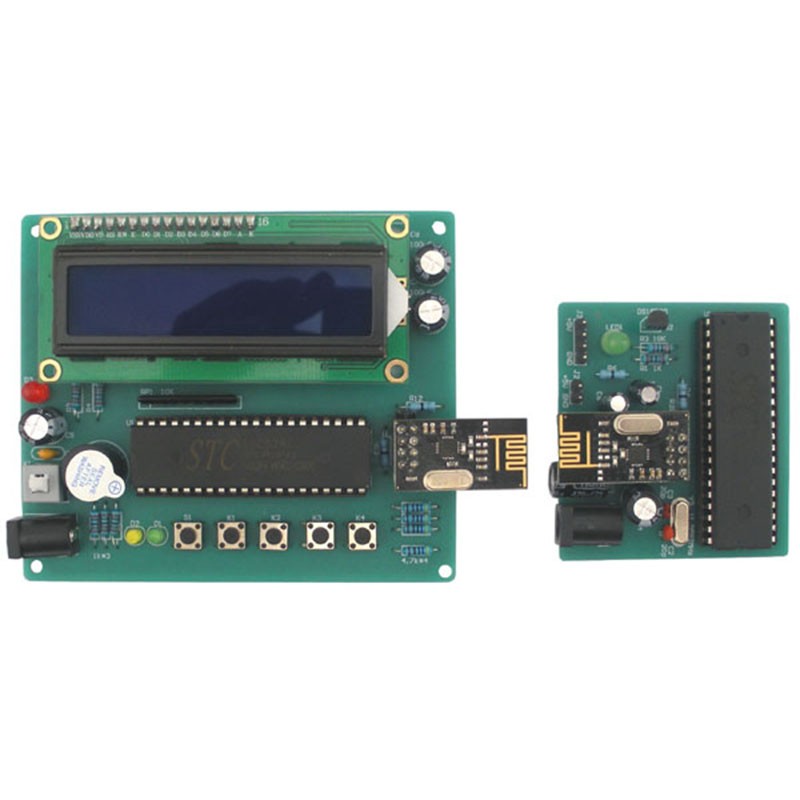

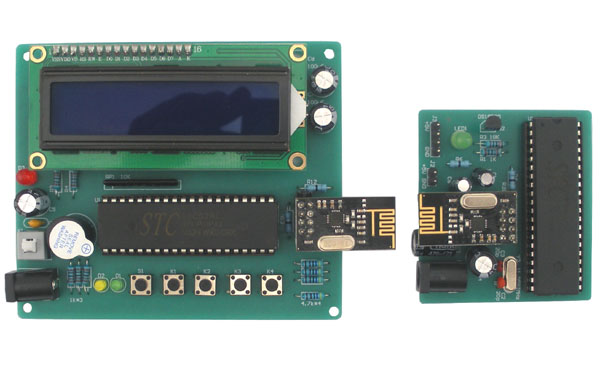

一、装配好的实物图片

二、功能简介

温度是人们在日常生活中接触密切的表征物体冷热程度的物理量，它与人们的生活、动植物的繁衍生息、科学研究及工农业生产息息相关，**是在生产自动化、生产安全、医疗保健和环境保护等行业中是基本的检测参数之一，故研究温度数据采集与控制系统具有很好的现实意义。原始的温度测控系统一般是将所测得的温度数据通过有线的方式传输到监测房或上位PC机，这样的有线传输方式虽然在传输速度和运行**温度性方面有一定的优势，但其也存在不便的地方，如在环境比较恶劣、危险或较偏远的地方，通过有线布线就显得尤为困难，而在温室、粮仓、及大棚等较扩散和时常变更测试位置的地方，有线布线也会显得比较麻烦。而无线传输的方式就可以很好的解决这一问题。

本套件采用单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标。

通过本套件，你可以学习以下知识：单片机温度控制系统综合运用了微机原理、自动控制原理、传感器原理、模拟电子技术、数字控制技术、键盘显示技术等诸多方面的知识，是对所学知识的一次综合测试。

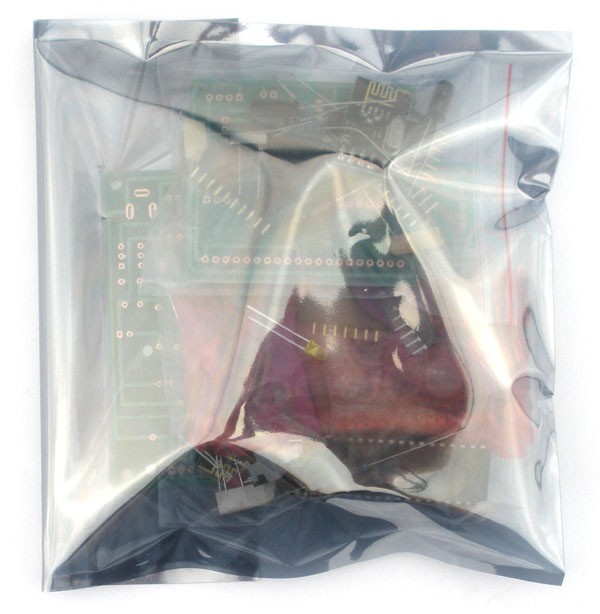

三、套件元件包

四、配套说明

五、工作原理

该系统主要由主、副机两部分组成，副机主要完成温度的采集及无线发送；主机完成无线信号的接收、显示及报警功能。温度采集部分采用数字化温度传感器DS18B20，单片机实现温度传感器采集到的数据进行处理，然后通过过NRF24L01无线收发器将数据发送出去；数据显示及报警模块由无线收发器将接收到的信号传送给控制器，通过液晶显示模块将温度值显示出来，同时可人工设置温度上下限，并能通过蜂鸣器和LED进行声光报警，并且从机能够自动打开降温装置实现温度的自动调控。

1.温度的采集

温度采集采用的是DS18B20数字温度传感器。本系统选用数字温度传感DS18B20,可直接将温度信号转换成数字信号，无需经过A/D转换器、ADC采样、量化、编码的过程，极大地简化了硬件电路和软件程序的设计。

DS18B20数字温度计提供 9～12 位摄氏温度测量，而且有一个由高低电平触发的可编程的不因电源消失而改变的报警功能。DS18B20属于单总线方式来进行温度采集，即仅需要用一条数据线(即 I/O)实现双向通信，它的测温范围为-55℃～＋125℃，测量分辨率为0.0625℃，并且可以实现多点测温等诸多优点。除此之外，DS18B20能直接从单线通讯线上汲取能量，除去对外部电源的需求。

2.采集数据的传输

数据采集发送部分上电后首先配置nRF24L01 的相关寄存器，使其工作在发射状态，然后复位DS18B20，向DS18B20发送温度转换命令，读取已转换的温度值，然后由nRF24L01发送。

nRF24L01 是一款新型单片射频收发器件，工作于2.4～2.5GHz ISM 频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型 Shock Burst技术，其中输出功率和通信频道可通过程序进行配置。nRF24L01功耗低，在以－6 dBm的功率发射时，工作电流也只有 9mA；接收时，工作电流只有12. 3 mA，多种低功率工作模式( 掉电模式和空闲模式) 使节能设计更方便。nRF24L01支持多点间通信，高传输速率达2 Mbit / s。嵌入的链路层控制减少了MCU 的复杂性和成本，并且提高了数据传输的**性，它采用SOC方法设计只需少量外围元件便可组成射频收发。

本次套件采用液晶显示器LCD1602进行数据的显示，液晶显示稳定无闪烁而且价格低廉节约开发成本。报警部分采用LED和压电式蜂鸣器可以实现声光报警。

3. 采集数据的显示及处理

主机nRF24L01收到采集到的数据后通过单片机AT89S52传输到液晶屏幕上显示同时实现对温度数据的判断，当温度**打开报警提示。系统对温度的控制采用电磁继电器驱动风扇和电热丝的工作方式实现。当温度低于设定温度时，使用电热丝进行升温并采用蜂鸣器报警,直到温度达到设定温度范围;当温度高于设定温度时，使用换气扇进行降温并采用蜂鸣器报警,直到温度达到设定温度范围，在实际设计过程中考虑到电热丝市场很难买到，实际的设计采用LED来模拟此功能。

三、系统功能与操作检测

主机与从机都接上相应电源供电后，请按照如下操作

1．按下主机的S1开机，电源接通，指示灯D3长亮。

液晶屏显示如下内容（检测到副机监测并送来的温度信息后）。

Temp=实时温度

LST:高温L：温

2．按下S2 主机电路复位

3．其它功能键的作用

（1） K1控制蜂鸣器声音报警的开与关控制。

（2） K2是上下限温度调节选择键，按下可分别对温度的上下限进行设定。

（3） K3为温度值加1按键。

（4） K4为温度值减1键。

4．报警功能说明

（1）**过设置的高温度：蜂鸣器报警且绿色灯亮。

（2）**过设置的温度：蜂鸣器报警且红色灯亮。
