断电报警器江苏省技能竞赛电子电路装调与应用 DIY组装大赛套件

¥146

编码： JS-56-124

有货 999999

折扣时间

断电报警器

产品型号：JS-56-124

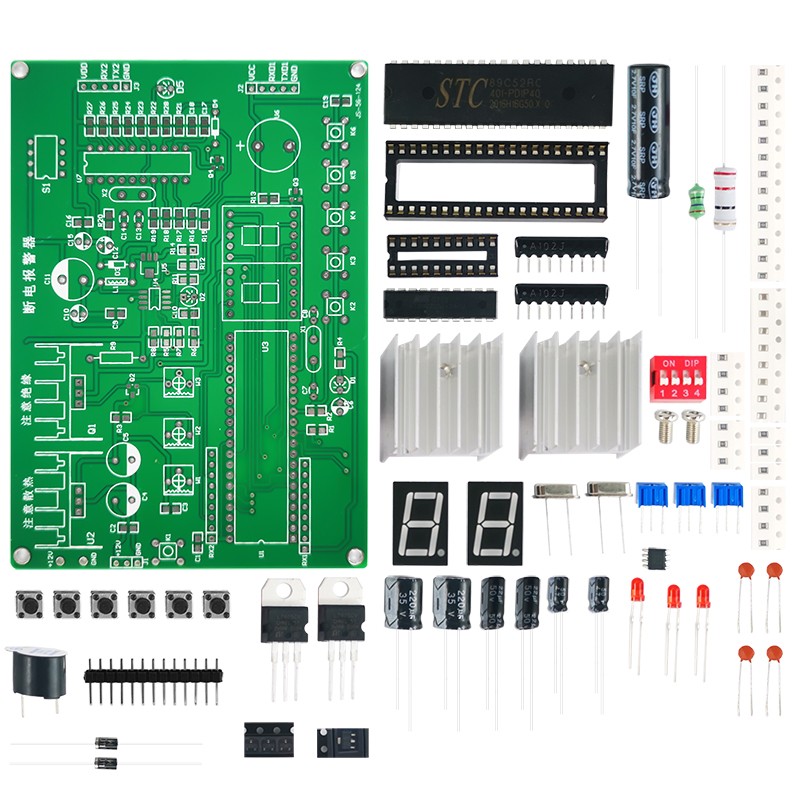

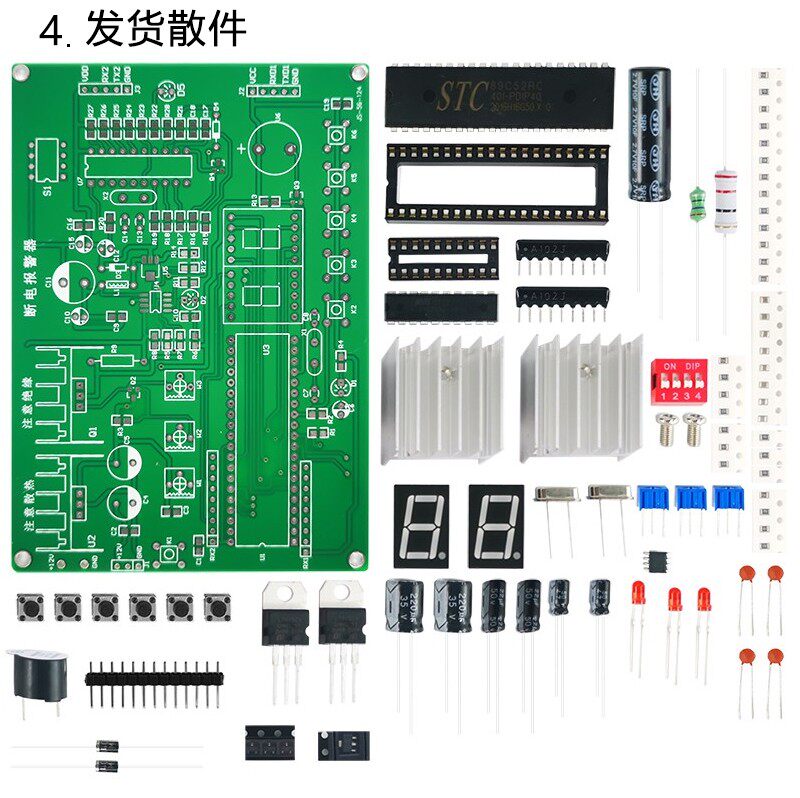

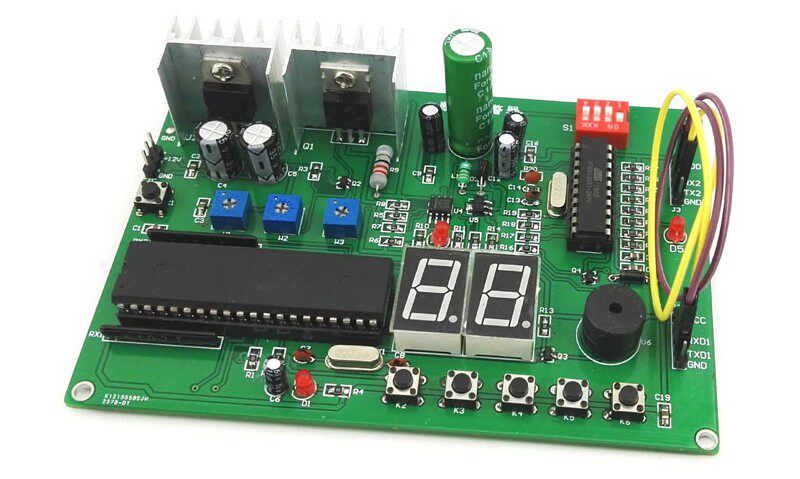

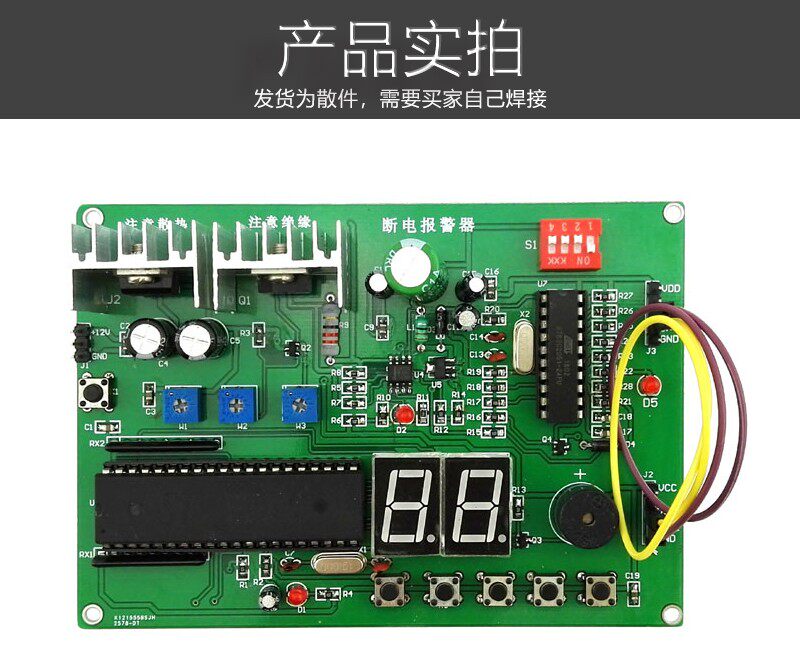

1、电路装配成品图

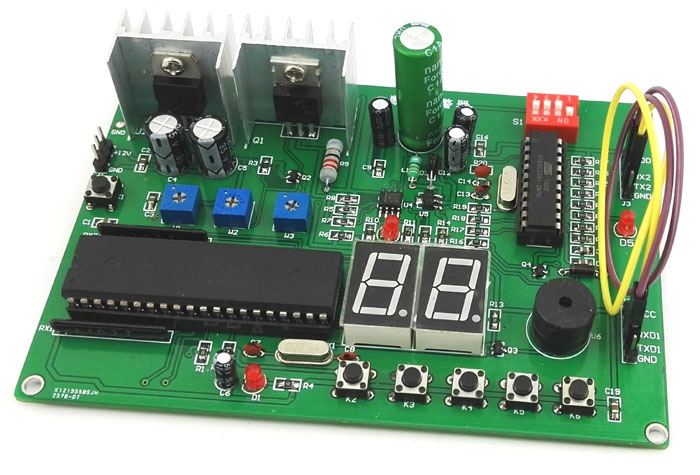

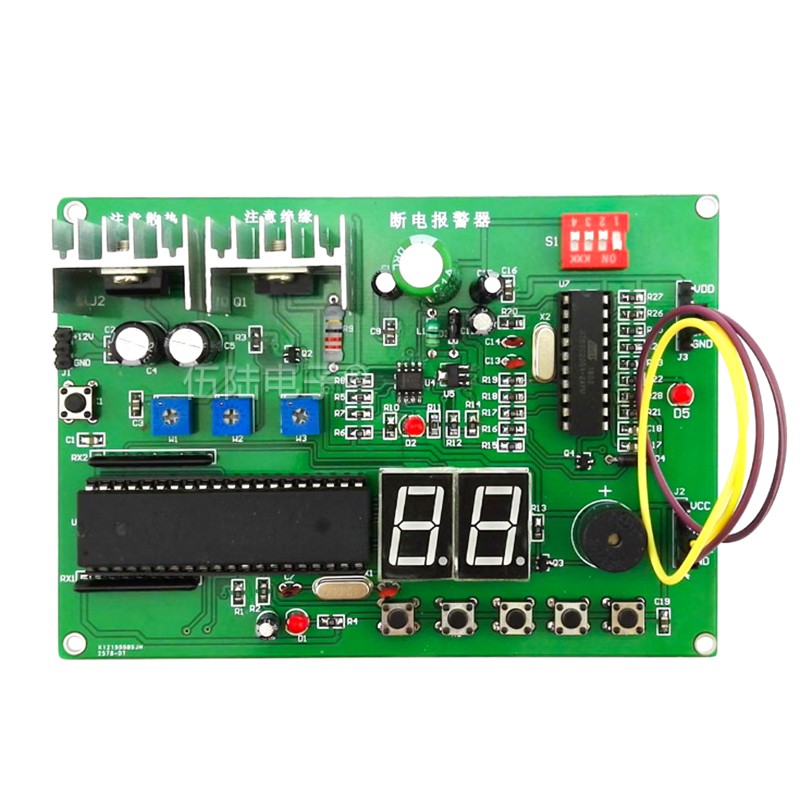

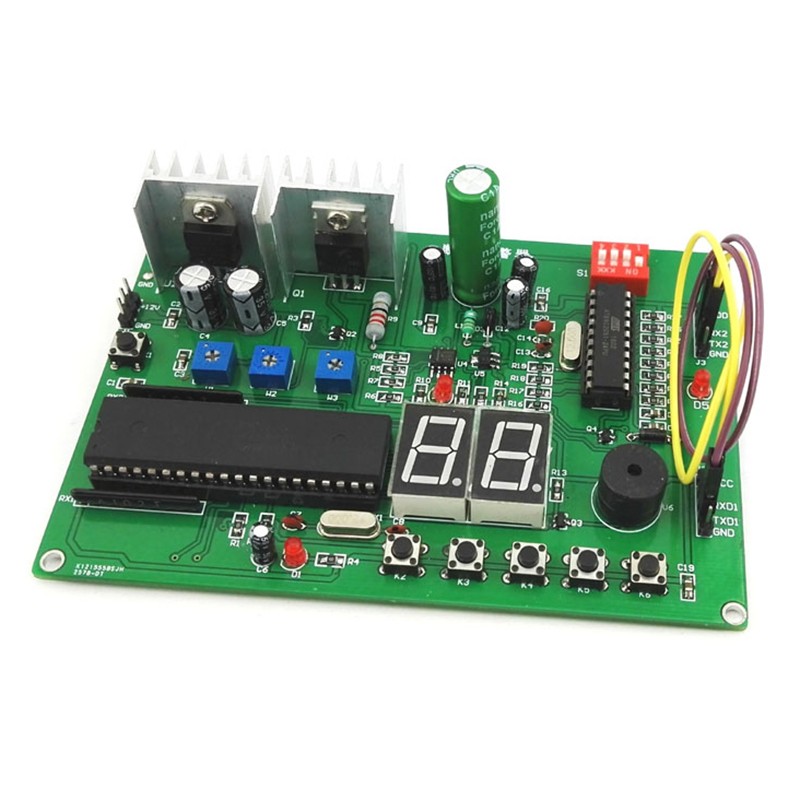

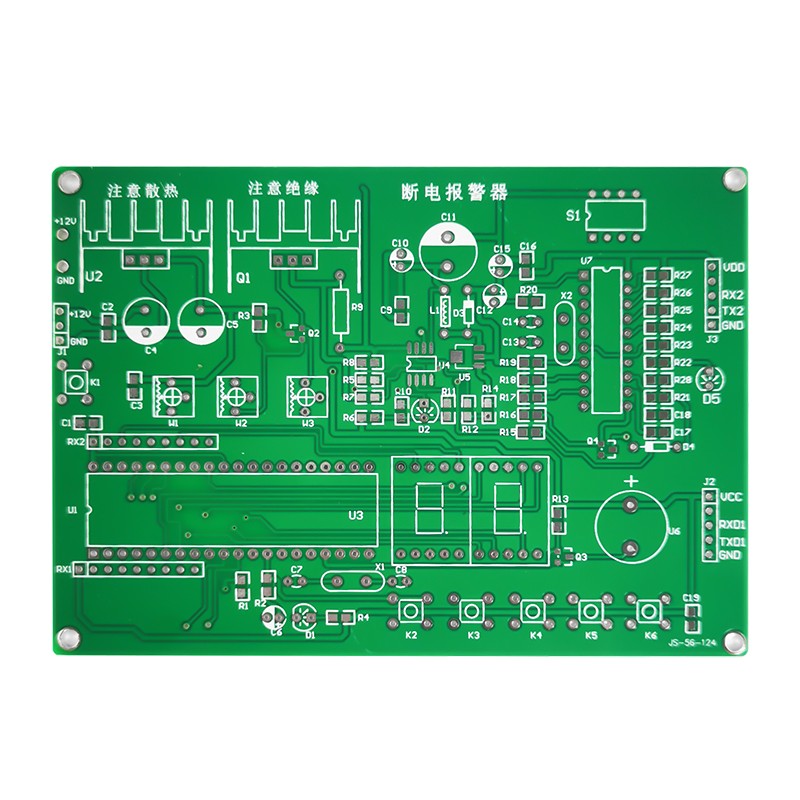

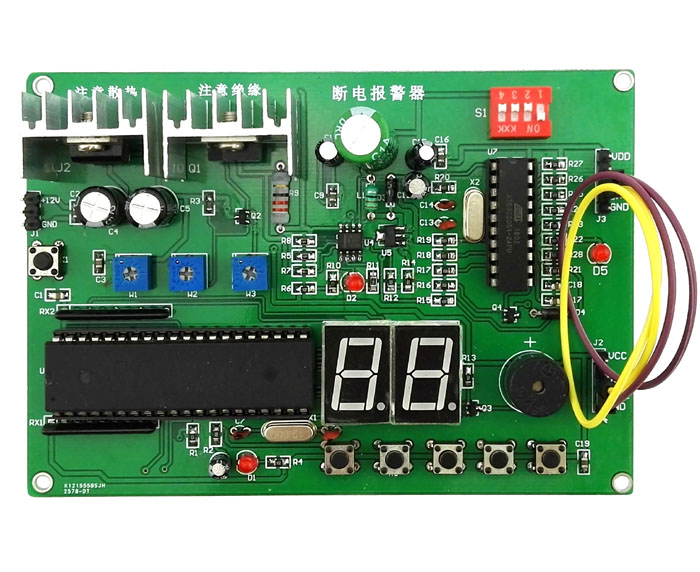

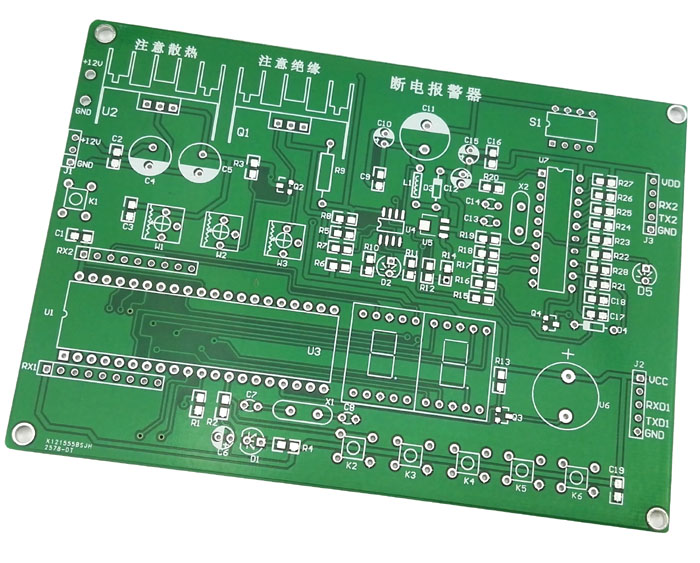

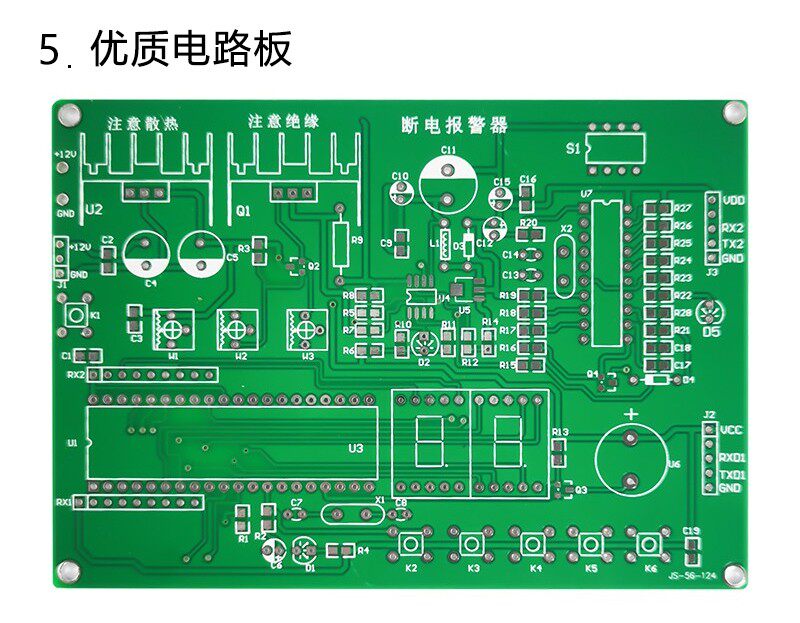

2、电路板PCB实物图

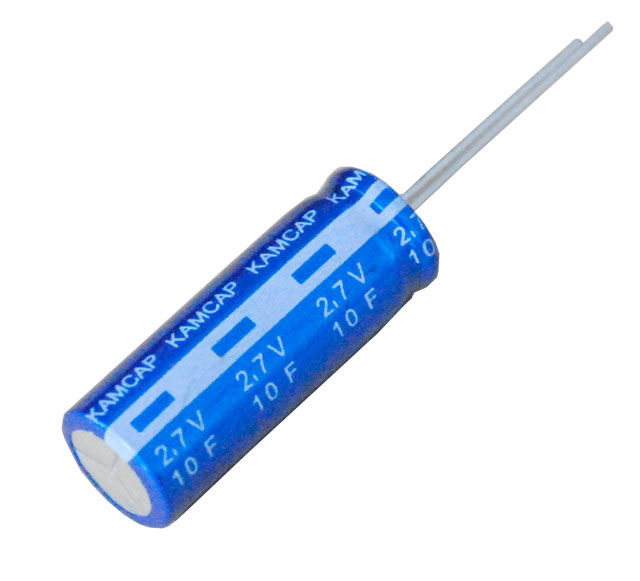

3、电容实物（采用国内好的工业级别的电容，容量10法拉）

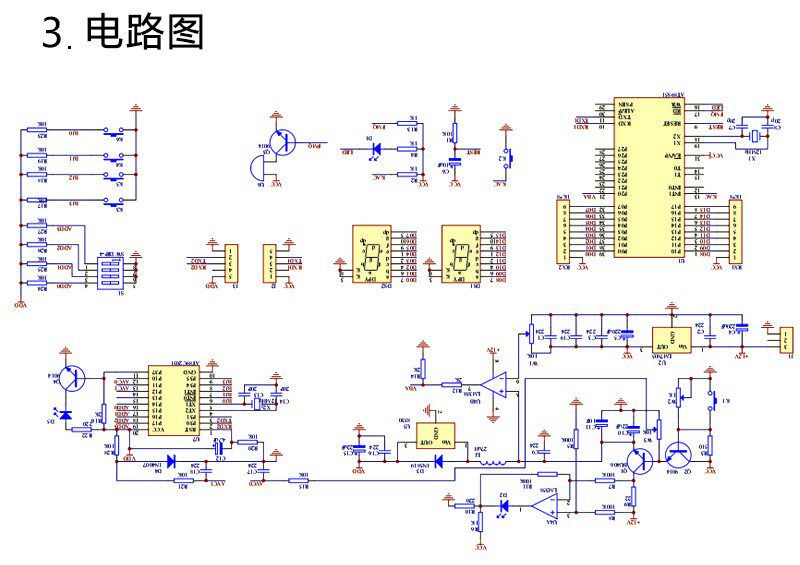

4、电路功能说明

（1）原理简介：

报警主机是安全防范系统中的重要电子技术防范系统的主要设备。而作为防范系统的电子设备的供电的判断和掉电处理也显得极为重要。

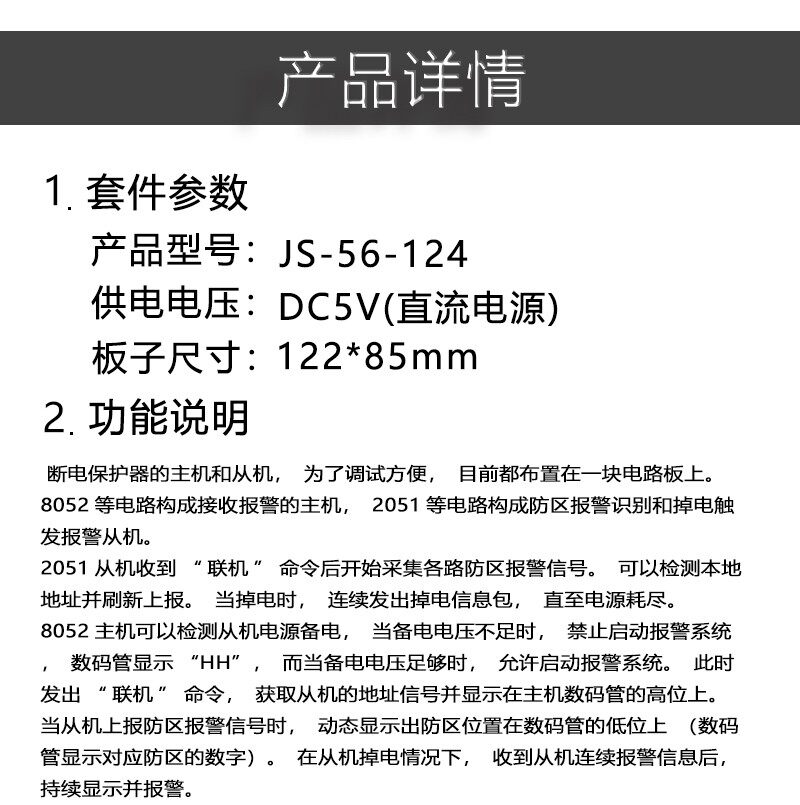

断电保护器包括主机和从机两个部分。从机由89C2051（以下简称2051）单片机控制，可以接入四路防区报警，考虑到调试方便，本产品采用四个按键来模拟四路防区。从机地址可配置。通过总线级联的方式很容易扩展（本产品仅一台从机，暂未考虑通信总线扩展）。主机则作为显示报警信息的终端。主机由89C52单片机（以下简称8052）控制，借助于串口与2051通信，可以监控从机地址和防区号。从机还可以检测到供电电源的异常掉电。本产品采用电容作为从机外电源掉电时报警的应急电源，可以将掉电报警信号连续发给主机，信号持续时间也可以反映电容的容量，以结合不同的分机选择恰当的电容型号，**掉电报警信号可以有效送达主机。

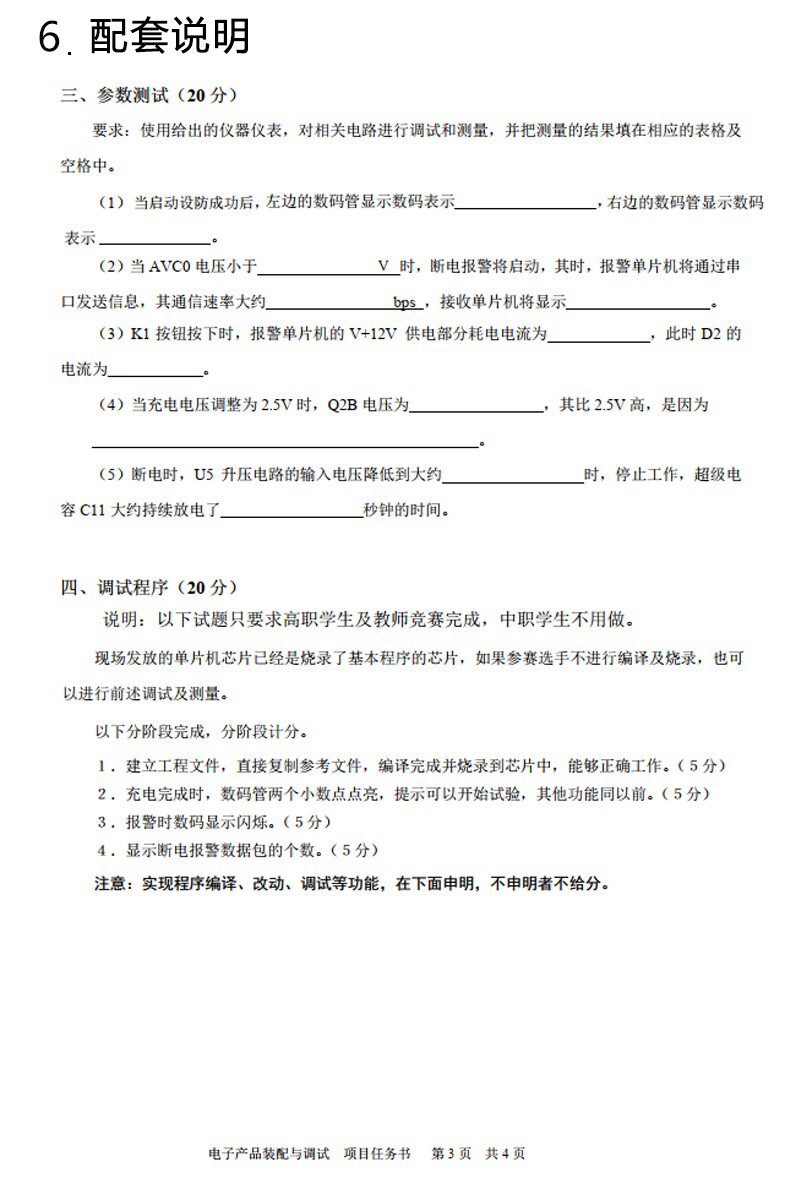

（2）功能操作简介：

断电保护器的主机和从机，为了调试方便，目前都布置在一块电路板上。8052等电路构成接收报警的主机，2051等电路构成防区报警识别和掉电触发报警从机。

2051从机收到“联机”命令后开始采集各路防区报警信号。可以检测本地地址并刷新上报。当掉电时，连续发出掉电信息包，直至电源耗尽。

8052主机可以检测从机电源备电，当备电电压不足时，禁止启动报警系统，数码管显示“HH”，而当备电电压足够时，允许启动报警系统。此时发出“联机”命令，获取从机的地址信号并显示在主机数码管的高位上。当从机上报防区报警信号时，动态显示出防区位置在数码管的低位上（数码管显示对应防区的数字）。在从机掉电情况下，收到从机连续报警信息后，持续显示并报警。

属性	参数
总库存	999999 件
商家编码	JS-56-124
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
