智能自动加油机电路 竞赛套件 电子电路装调与应用 实训 技能大赛
智能自动加油机电路 竞赛套件 电子电路装调与应用 实训 技能大赛
产品型号：JS-56-132

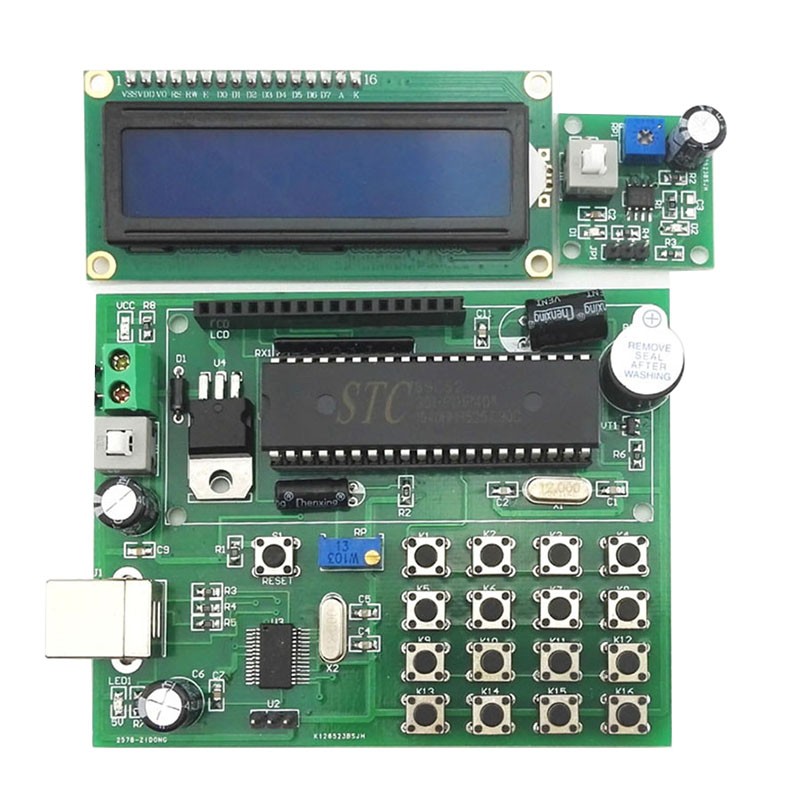

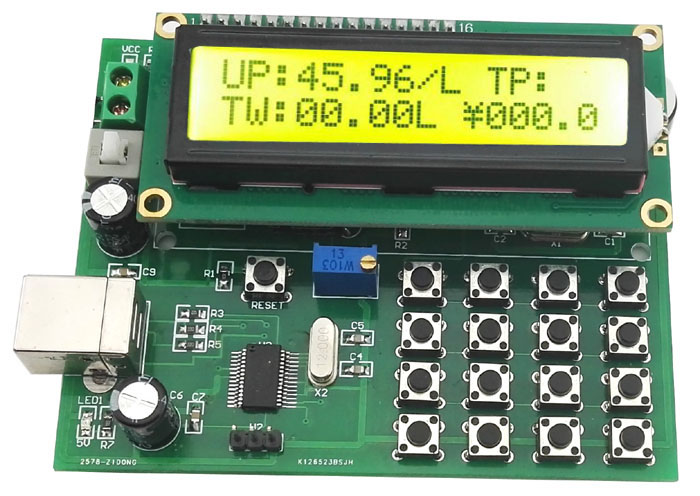

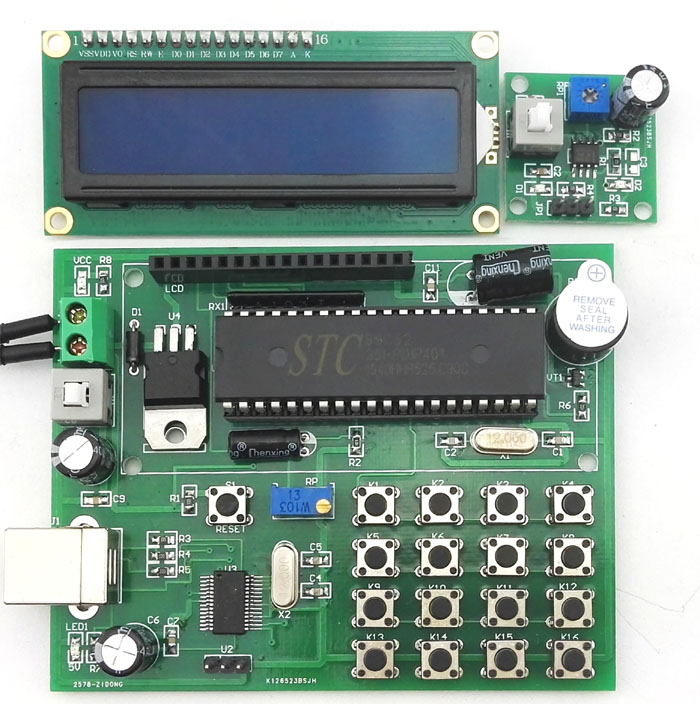

一、装配好的产品图片
二、说明简介
电子产品功能调试（共30分）
要求：将已经焊接好的电路板，进行调试并实现电路工作正常。
1、《自动加油机》电路板电路工作正常（12分）
（1）电源电路工作正常
（2）单片机电路及LCD液晶显示工作正常
（3）模拟流量传感板工作正常
（4）键盘电路工作正常
（5）蜂鸣器电路工作正常
（6）USB转串口电路工作正常
2、根据《自动加油机》电路原理图，在下面的空白处画出电路的方框原理图（6分）
3、知识问答（5分）
根据给出的产品说明及电子产品电路原理图和焊接完成的电路板，回答下面的问题。
（1）自动加油机电路中VT1的作用是什么？
答：
（2）自动加油机电路中U4的作用是什么？
答：
（3）自动加油机电路中X1与周围电路组成什么电路？作用是什么？
答：
（4）模拟流量传感器板电路中？
答：
（5）模拟流量传感器板电路中？
| 属性 | 参数 |
|---|---|
| 总库存 | 999999 件 |
| 商家编码 | JS-56-132 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
