数显感性元件测量仪焊接套件宁夏电子电路装调与应用竞赛实训散件
该套件为宁夏电子产品装配与调试竞赛套件 电子实训、技能考核专用套件。
产品型号：JS-56-172

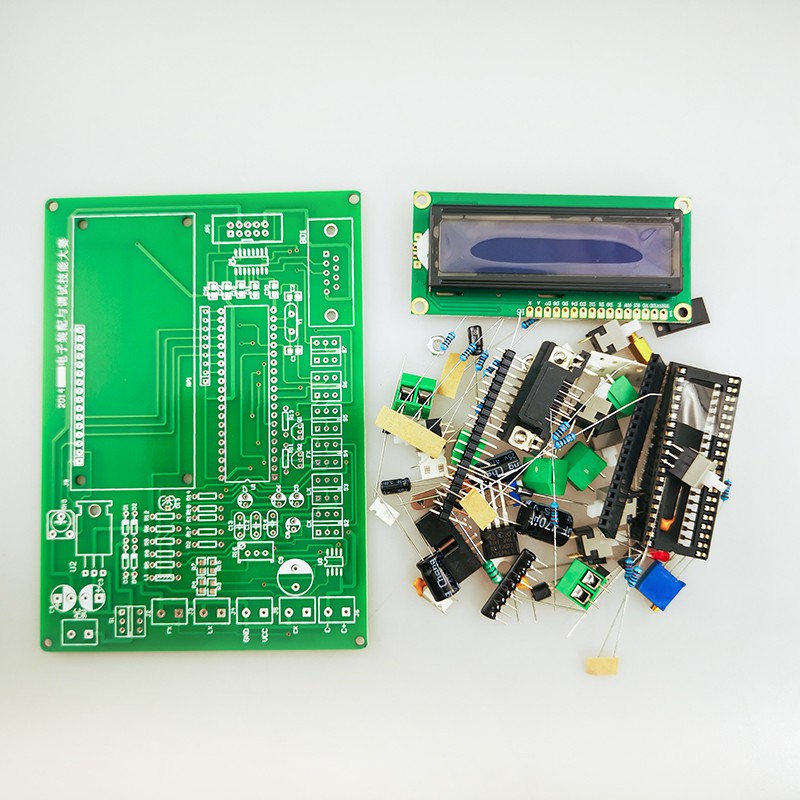

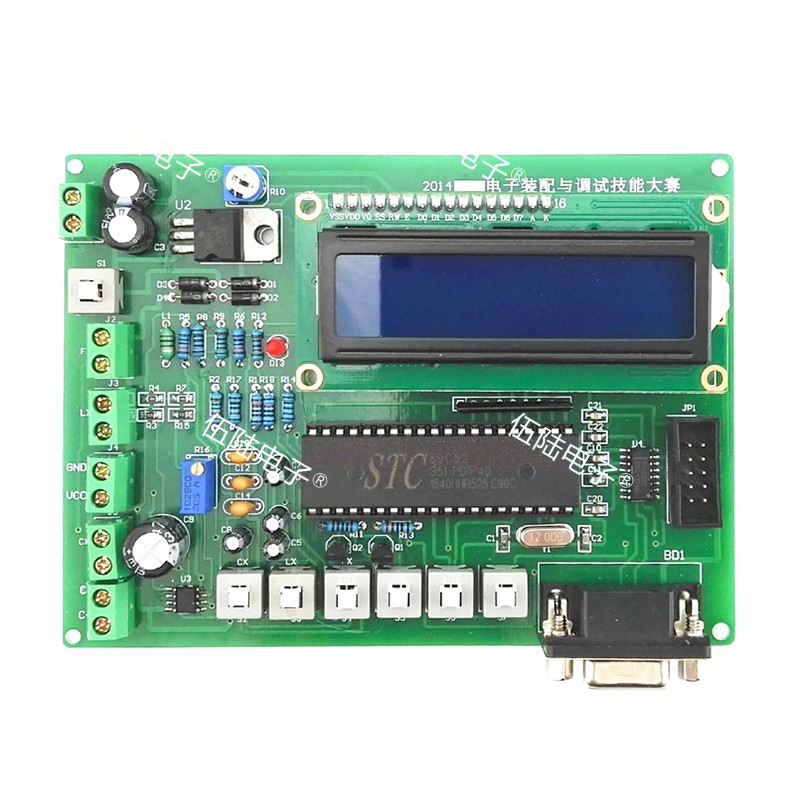

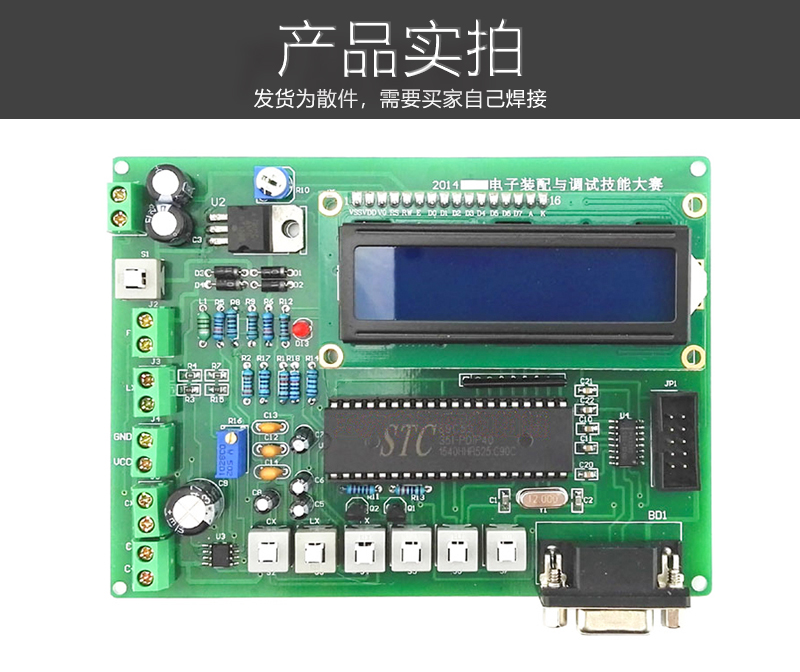

一、套件成品图片
二、套件简介
本次电子产品装配与调试比赛工作任务书：
共有搭建《烘箱控制器》电路、装配与检测《数显感性元件测量仪》，检测与维修《声光控流水灯》（另外购买），绘画《USB-DA音频解码器》电原理图等四大项工作任务。完成这些工作任务的时间为四小时（240 min）。
在对你完成工作任务情况的评价时，职业与安全意识方面有10%的比重。请你注意安全操作、展示你的职业素养：
1．完成工作任务的过程中，所有操作都应符合安全操作规程；仪器、仪表使用规范、安全。
2．工具摆放整齐符合职业岗位要求，使用规范、符合安全要求。
3．搭建电路的模块布局合理，不产生干扰，不存在安全隐患。
4．包装物品、导线线头等的处理，符合职业岗位的要求，保持工位的整洁。
5．遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材。
按完成工作任务的情况和在完成工作任务过程中的职业与安全意识，评定成绩，满分为100分。
**提示
本套件有2个单片机IC。
其中一个贴有《烘箱控制器》相关标签的单片机上已经预先下载有烘箱控制器程序，用于YL291模块电路的搭建，无须自己下载程序；没有标签的一个单片机用于数显感性元件测量仪。
工作任务内容
项目一 搭建、调整《烘箱控制器》电路
使用YL－291单元电子电路模块，按《烘箱控制器》原理简图（附图2）,在YL-291中正确选择单元电子电路模块，搭建《烘箱控制器》电路。
项目二 《数显感性元件测试仪》电子产品装配与检测

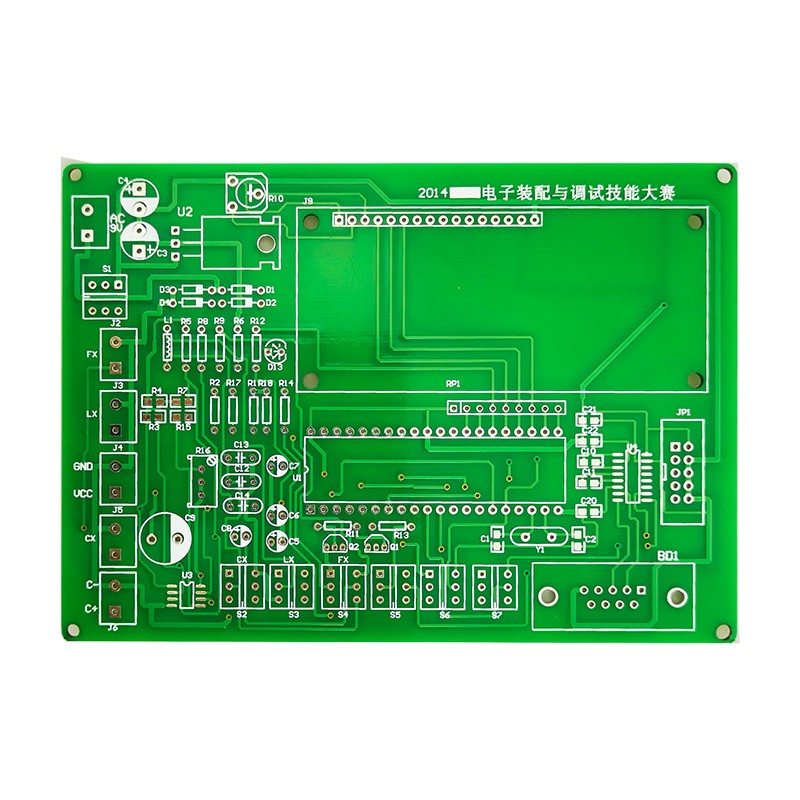

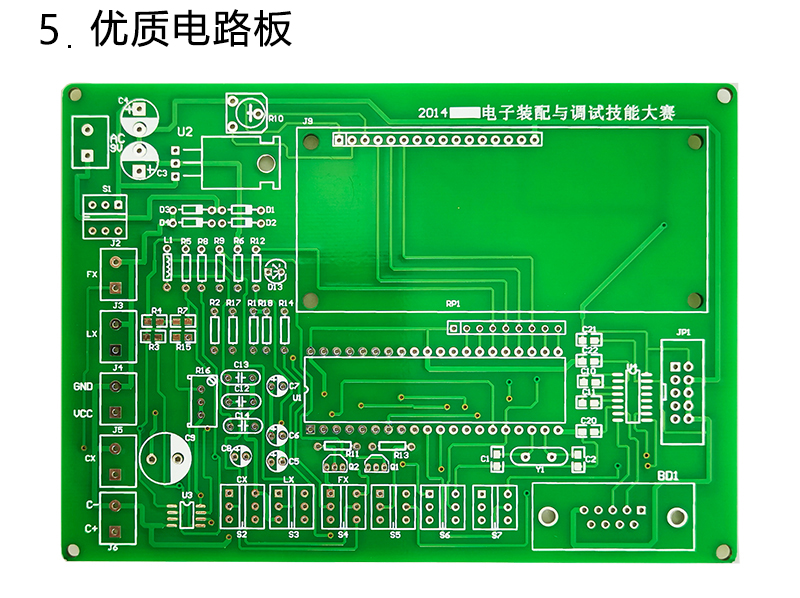

根据给出的《数显感性元件测量仪》线路板和元器件表（附表2），把选取的元器件及功能部件正确地装配在赛场提供的这两块线路板上。
详细功能请参看《说明二 数显感性元件测量仪说明》
把装配好的主板经过细心检查无误后，在主板的J4接入AC9V直流电压后。
（1）电源部分，+5V工作正常，D13长亮。 1分
（2）主机系统（MCU）工作正常。 1分
（3）频率测试电路工作正常。 0.5分
（4）无极性电容测量电路工作正常。 1分
（5）电感测量电路工作正常。 1分
（6）有极性电容测量电路工作正常。 1分
（7）LCD显示部分工作正常。 0.5分
（8）MAX232/ISP下载接口电路工作正常。 1分
项目三 CAD部分（DXP2004绘画软件的应用）
内容：使用Protel 2004 DXP软件，根据赛场提供的《USB音频DAC音频解码》线路板和部分元器件清单（附表1），准确地画出它的电路原理图，并在电路图中的元器件符号上标明它的标号和标称值或型号。
| 属性 | 参数 |
|---|---|
| 总库存 | 999999 件 |
| 商家编码 | JS-56-172 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
