数字电路电梯控制世界技能大赛电子技术项目焊接产品套件DIY散件

¥135
编码: JS-56-141
有货 999989
折扣时间
已售罄
数量:

 本产品为职业院校技能大赛电子产品装配与调试竞赛套件,竞赛考核

产品型号:JS-56-141

电路板尺寸:100*160mm

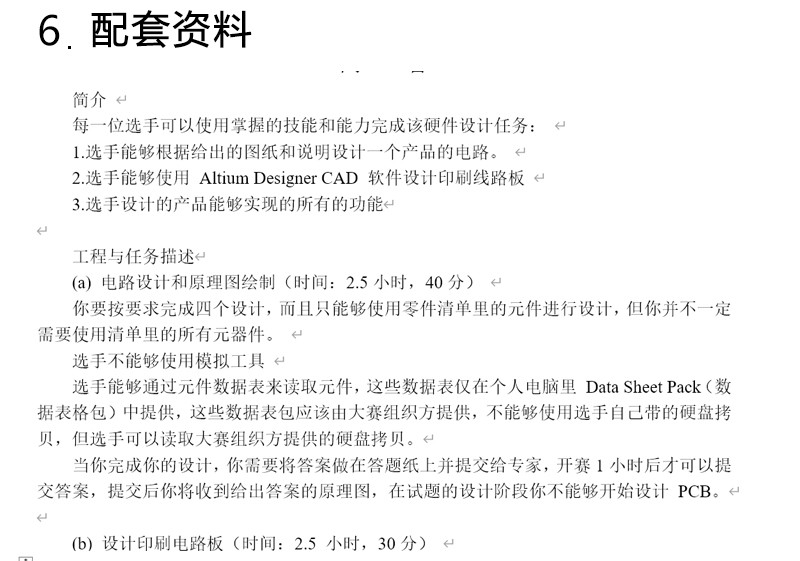

一、套件考点:

 每一位选手可以使用掌握的技能和能力完成该硬件设计任务:
1.选手能够根据给出的图纸和说明设计一个产品的电路。
2.选手能够使用 Altium Designer CAD 软件设计印刷线路板
3.选手设计的产品能够实现的所有的功能

工程与任务描述
(a) 电路设计和原理图绘制(时间:2.5小时,40分)
你要按要求完成四个设计,而且只能够使用零件清单里的元件进行设计,但你并不一定需要使用清单里的所有元器件。
选手不能够使用模拟工具
选手能够通过元件数据表来读取元件,这些数据表仅在个人电脑里 Data Sheet Pack(数据表格包)中提供,这些数据表包应该由大赛组织方提供,不能够使用选手自己带的硬盘拷贝,但选手可以读取大赛组织方提供的硬盘拷贝。
当你完成你的设计,你需要将答案做在答题纸上并提交,开赛1小时后才可以提交答案,提交后你将收到给出答案的原理图,在试题的设计阶段你不能够开始设计 PCB。
(b) 设计印刷电路板(时间:2.5 小时,30分)
用 Altium Designer CAD 工具来设计印刷线路板的PCB
完成设计后,保存 PCB Gerber 文件在网络盘中
请使小 0.3mm(0.012mil)宽的布线作为信号线,并且小 0.5mm (0.020mil)宽的布线作为电源线,线间小间距为 0.3mm (0.012mil)
线路板尺寸为 100×160mm 误差&lusmn;0.2mm
在线路板生成过程中,不要添加多余的擦除层(Rub Out)
在 PCB 上不能出现任何关于国家/选手的指示信息
你需要按照图1所示的位置来放置元器件

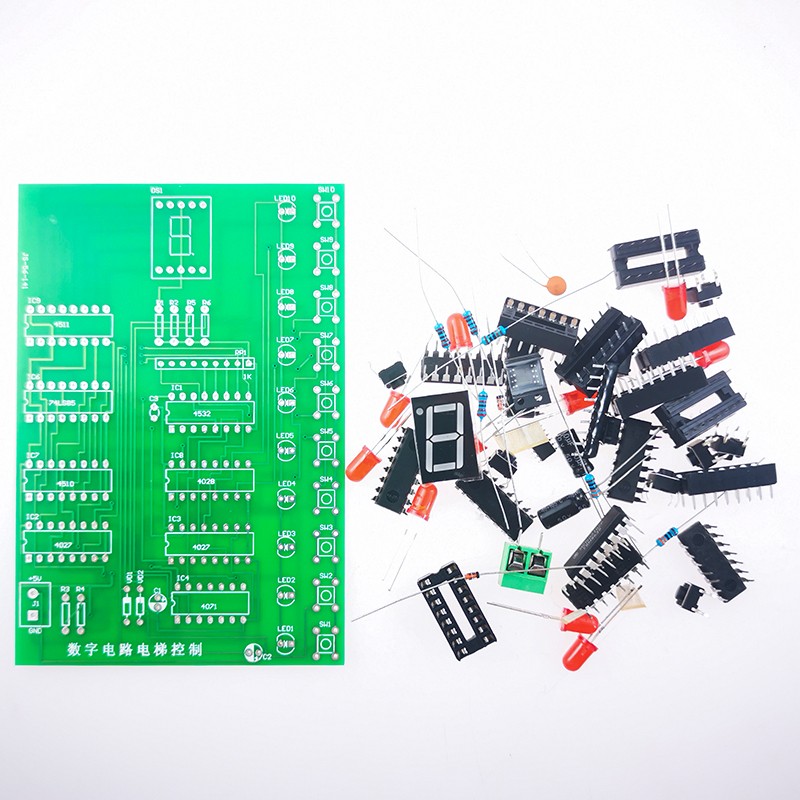

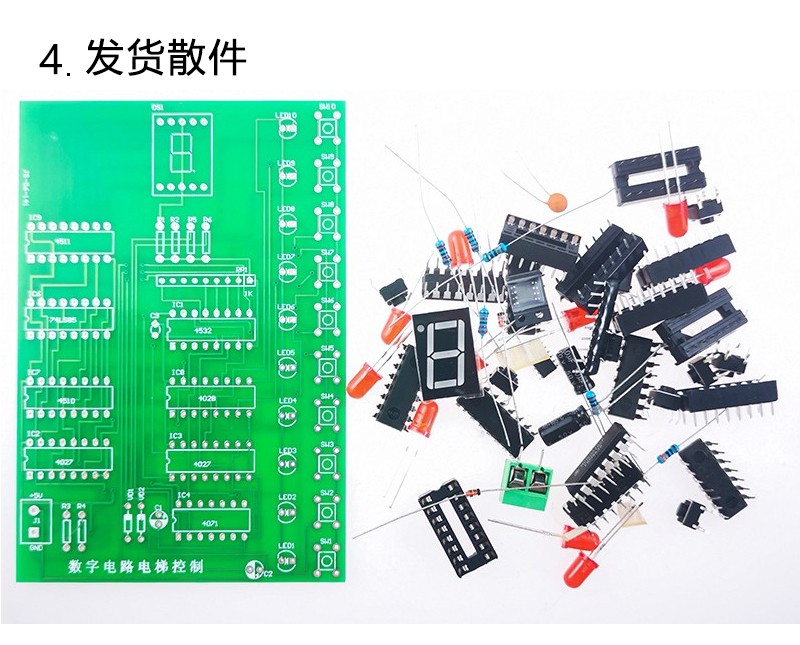

二、套件内容:防静电自封袋一只、元器件一套、、电路板一块

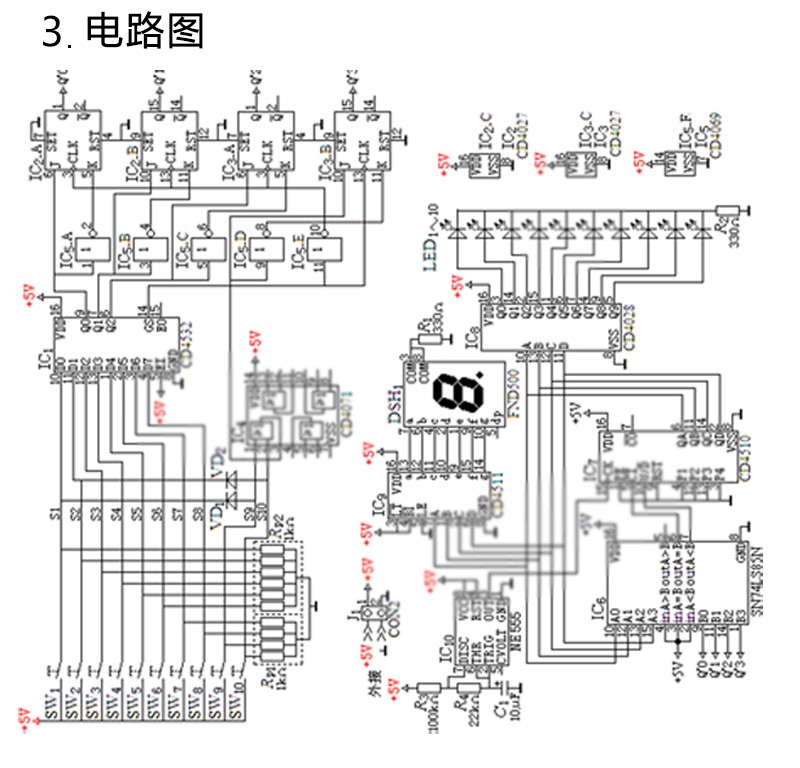

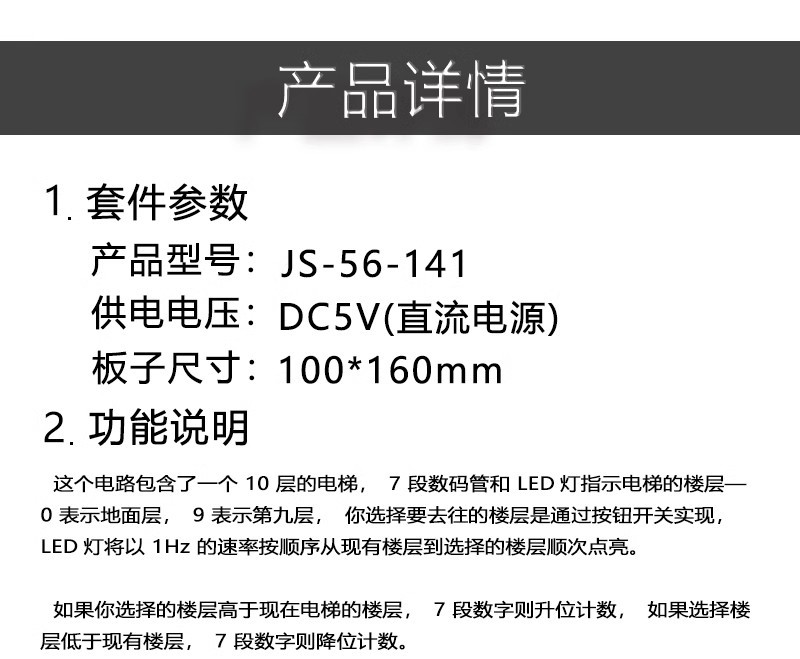

三、电路简介

这个电路包含了一个 10 层的电梯,段数码管和 LED灯指示电梯的楼层‐表示地面层,表示第九层,你选择要去往的楼层是通过按钮开关实现,LED灯将以 1Hz 的速率按顺序从现有楼层到选择的楼层顺次点亮。



如果你选择的楼层高于现在电梯的楼层,段数字则升位计数,如果选择楼层低于现有楼层,段数字则降位计数。

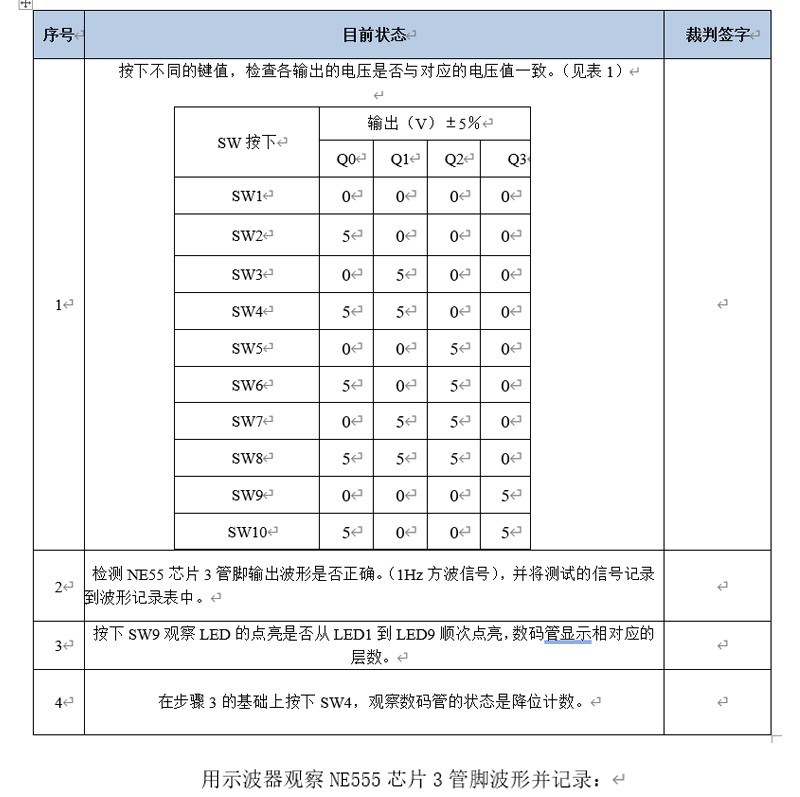

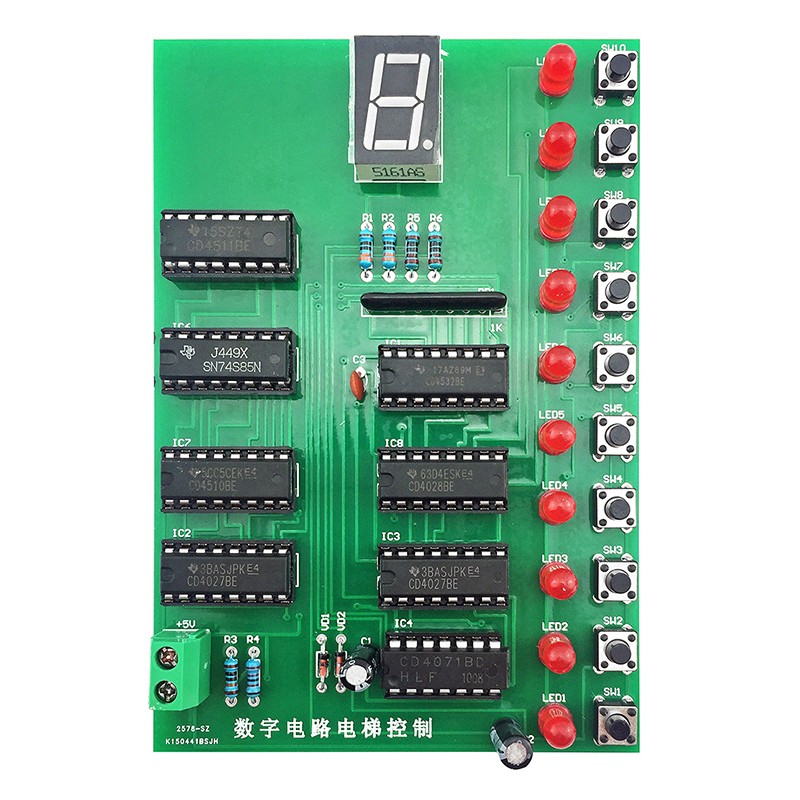

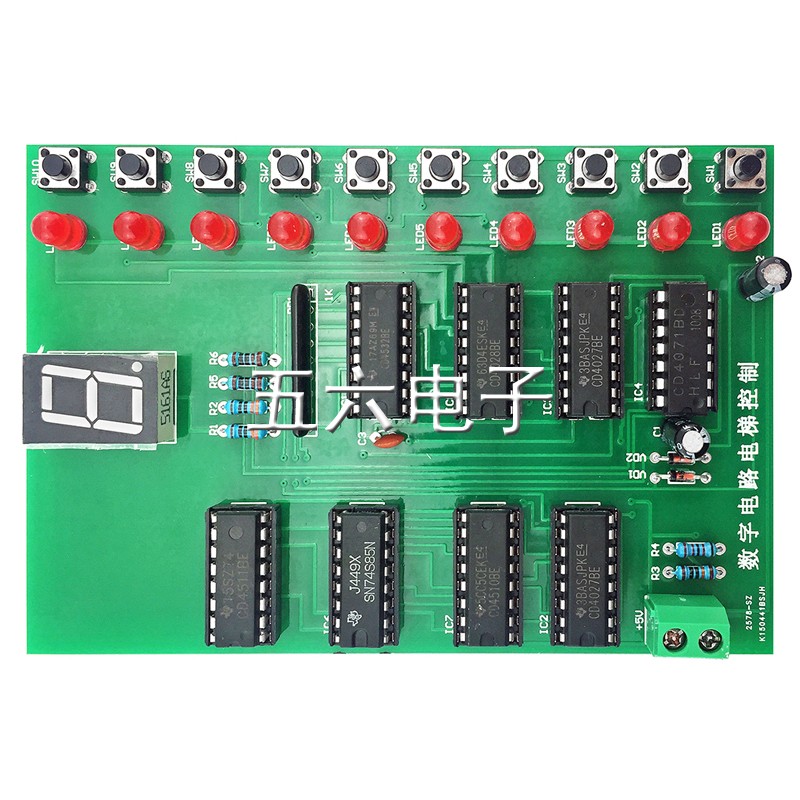

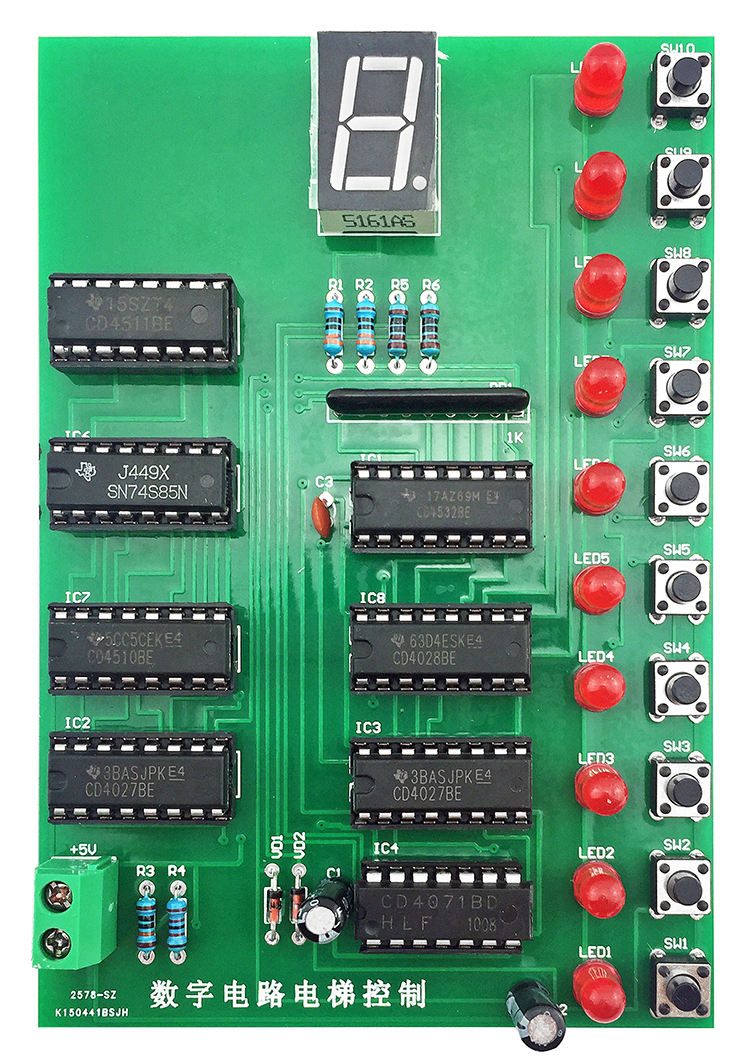

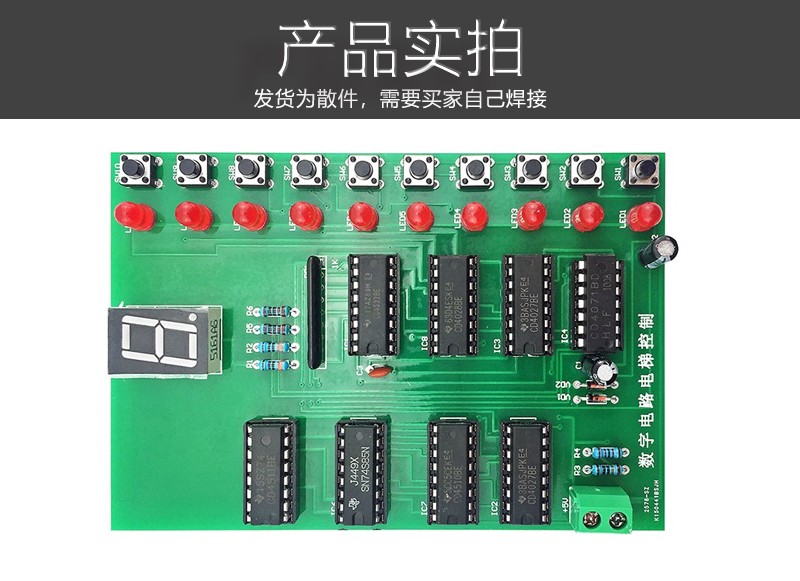

四、成品图

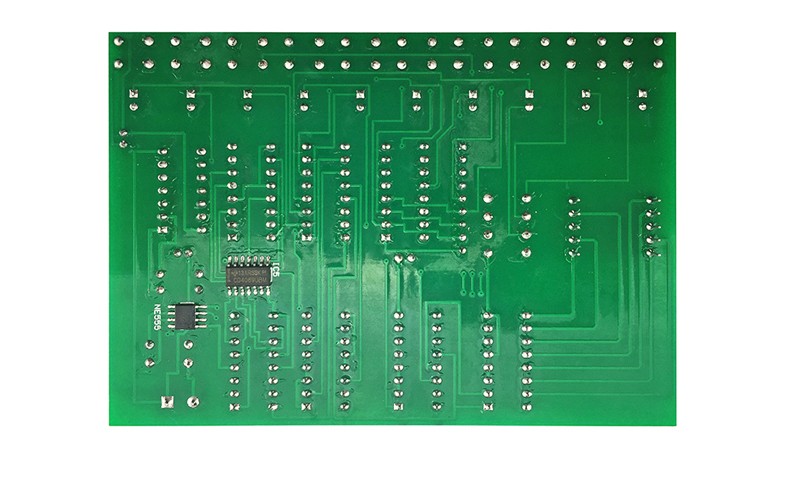

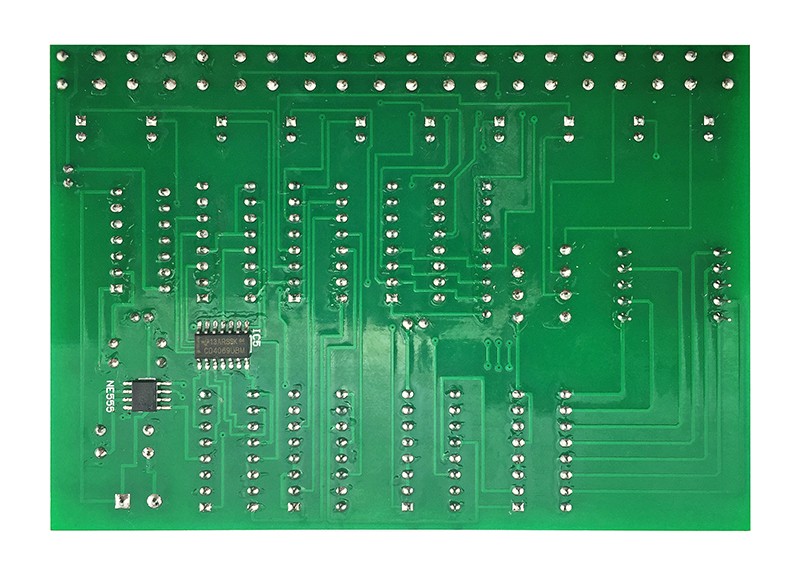

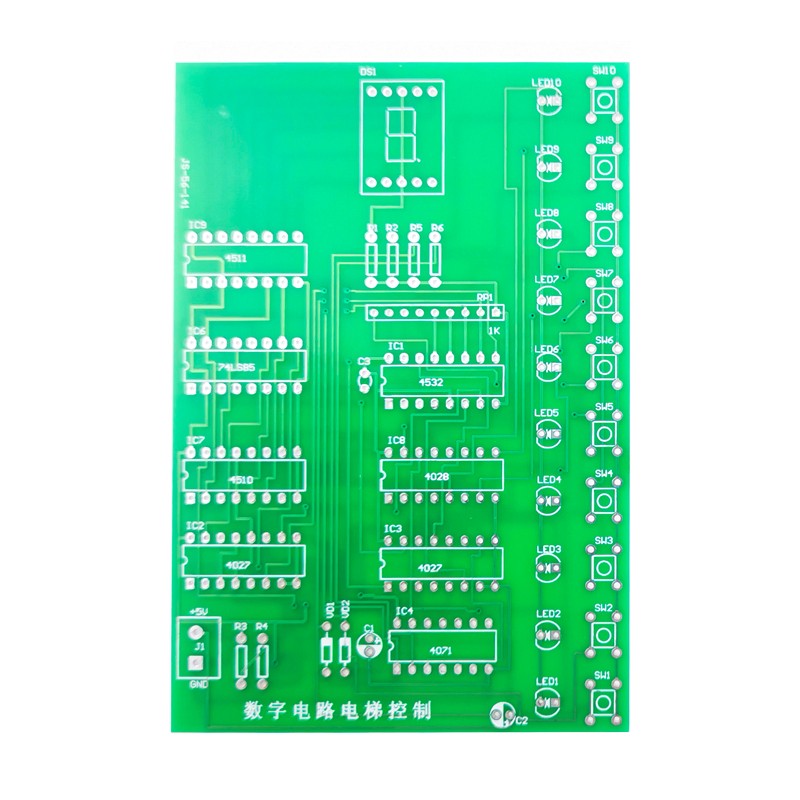

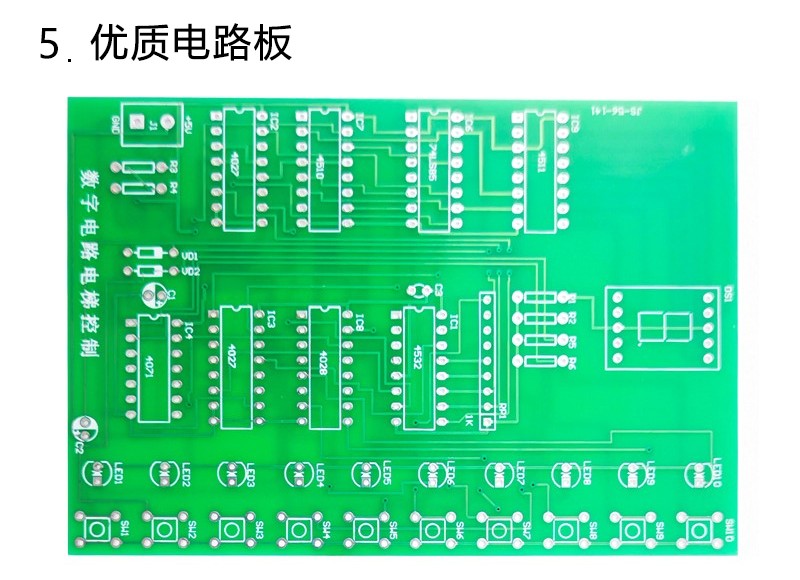

    套件元件全部选用**元件,电路板采用**双面环氧板,品质,质量**。可供各地区或学校的竞赛使用,也可作为各地区或学校集训之用,也可用于职业院校技能训练或竞赛。


属性 参数
总库存 999989 件
商家编码 JS-56-141
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
