电梯模拟控制系统省级技能竞赛电子产品装配与调试实训套件

¥145

编码： JS-56-125

有货 999999

折扣时间

电梯模拟控制系统

JS-56-125

（山东、云南等省份技能竞赛电路）

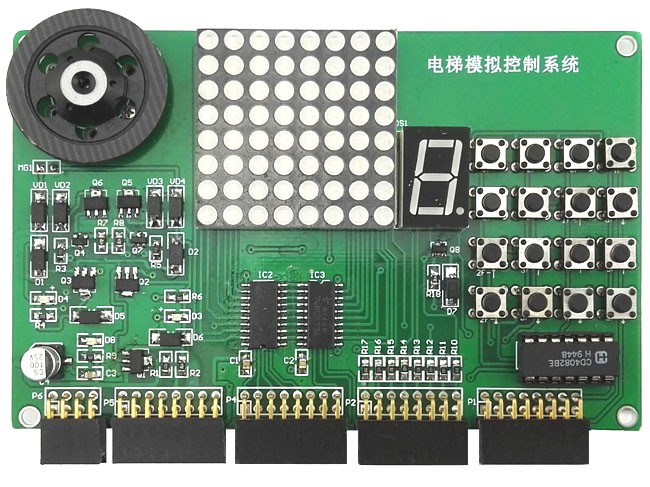

一、电路装配成品图（电梯系统板）

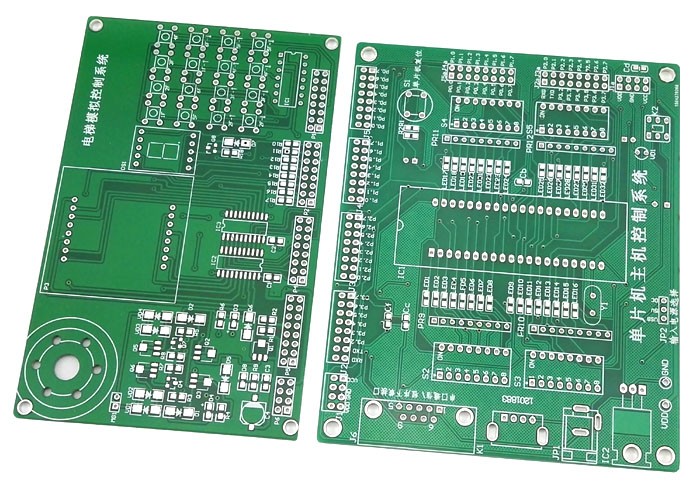

二、**PCB电路板

三、电路功能说明

（1）给单片机主机控制系统板VDD、GND端正确连接+12V电源（JP2上短路帽连接DC和5V），按下电源开关按钮K2，VD1电源指示灯亮表示电源供电正常，用**表测得J1处VCC、GND两端有+5V电压。

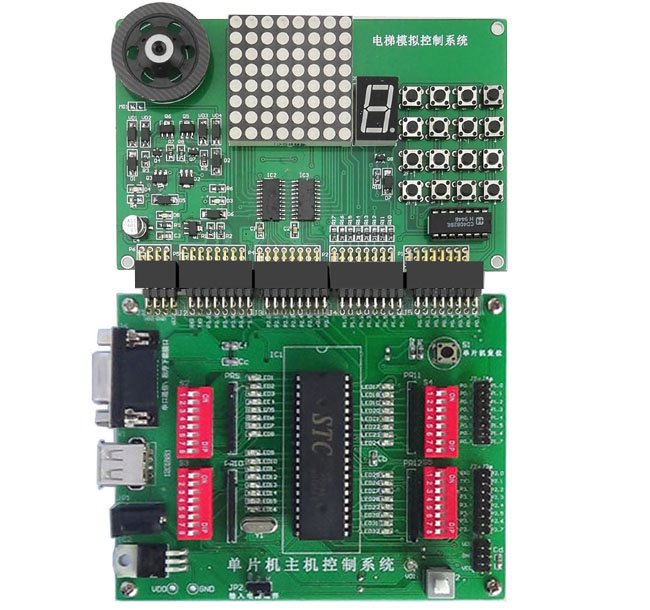

（2）先断开+12V电源，将单片机主机控制系统板与电梯控制模拟板连接，接上+12V电源后，按下电源开关按钮K2，指示灯D8变亮，数码管DS1显示数字“1”。

（3）按下电梯内部按键“1F”按钮，单片机主机控制系统板指示灯LED14有亮。

（4）按下电梯内部按键“5F”按钮，指示灯D3变亮，电机MG1顺时针转动，电梯上升，点阵P3显示向上箭头“↑”，数码管DS1依次从数字“1”变化到“5”，当数码管显示至数字“5”时，点阵P3显示的箭头“↑”消失，电机停止转动。3秒后，按下电梯外部按键“1F-↑”按钮，指示灯D4变亮，电机MG1逆时针转动，电梯下降，点阵P3显示向下箭头“↓”，数码管DS1依次从数字“5”变化到“1”，当数码管显示至数字“1”时，点阵P3显示的箭头“↓”消失，电机停止转动。

三、安装介绍

一、搭建消费系统（22分）

二、电梯模拟控制系统检测、焊接与装配（29分）

三、电梯模拟控制系统的调整与数据测量（24分）

四、使用Protel DXP 2004软件绘制电路原理图和PCB板图（15分）

五、职业与安全意识（10分）

属性	参数
总库存	999999 件
商家编码	JS-56-125
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
