水位控制电路套件液位电子技能竞赛工艺教学实训焊接DIY散件

¥58

编码： JS-56-204

有货 999993

折扣时间

水位控制电路本产品为职业院校技能大赛电子电路装调与应用竞赛套件

产品型号：JS-56-204

板子尺寸：8.8*6.2cm

供电电压：直流12V

一、水位控制电路功能与操作说明

1．电路功能

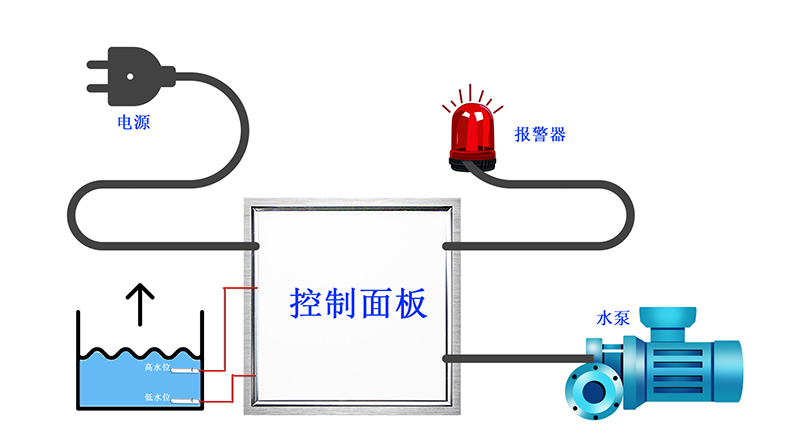

如图所示，水池内有两个传感器。当水池水位降到低水位传感器下时，缺水报警器（蜂鸣器）工作，水泵自动启动，水位开始上涨；当水位**过低水位线后，报警器停止工作，水泵继续工作；当水位达到高水位线后，水泵停止工作。随着水的减少，一直到达低水位位置后，此时水池为缺水状态，水泵又自动启动，水位又再上涨，依此重复。若因意外导致水位一直在低水位以下，而水泵未工作，则报警声长鸣。

2．操作说明

（1）缺水（用短路帽将P2、P3内部接通）时，继电器工作（抽水电机工作），DS2指示灯亮绿灯，蜂鸣器响。

（2）当水位**过低水位线时（P2内部断开），继电器工作（抽水电机工作），DS2指示灯继续亮绿灯，蜂鸣器停止。

（3）当水位**过高水位线时（P3内部断开），继电器停止工作（抽水电机不工作），DS2指示熄灭。

（4）当水位下降到高水位线以下时（P3内部接通）保持工作。

（5）当水位下降到低水位线以下时（P2、P3内部接通），重复上述1－5工作。

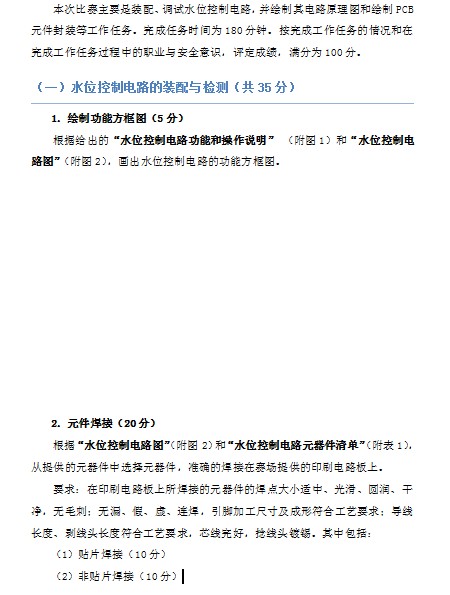

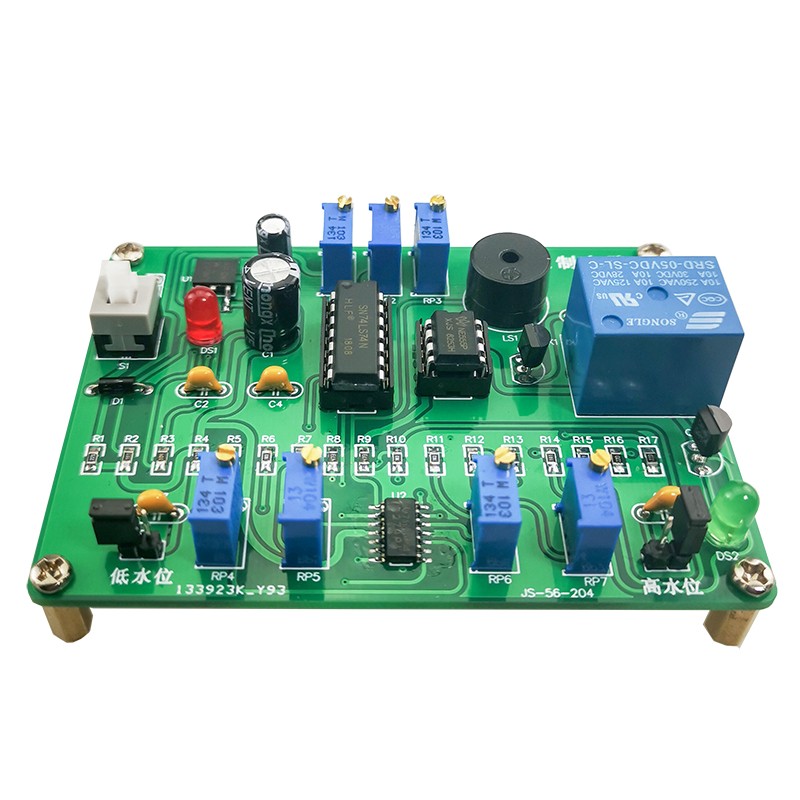

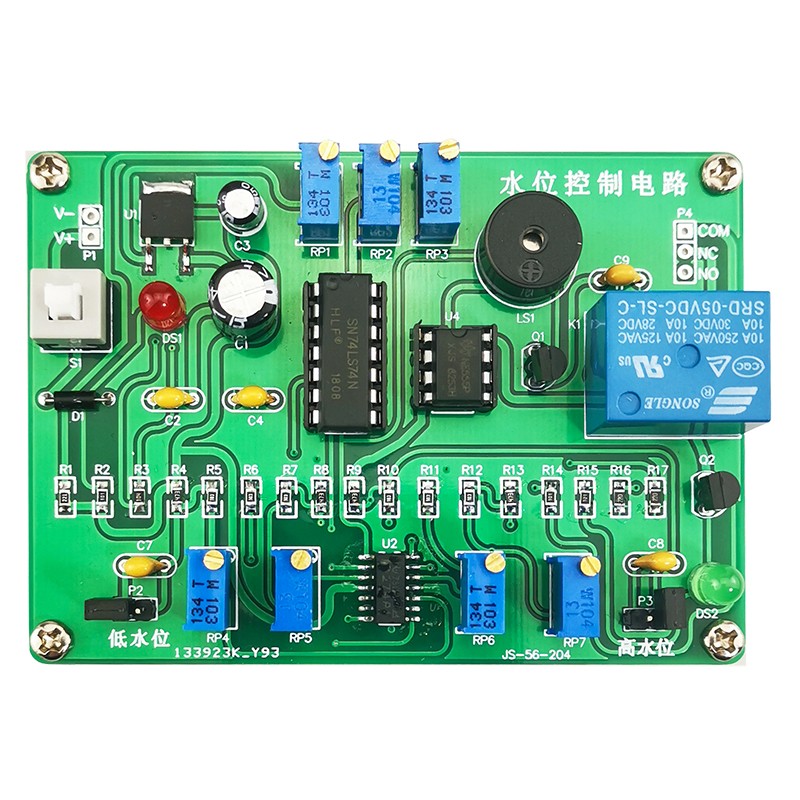

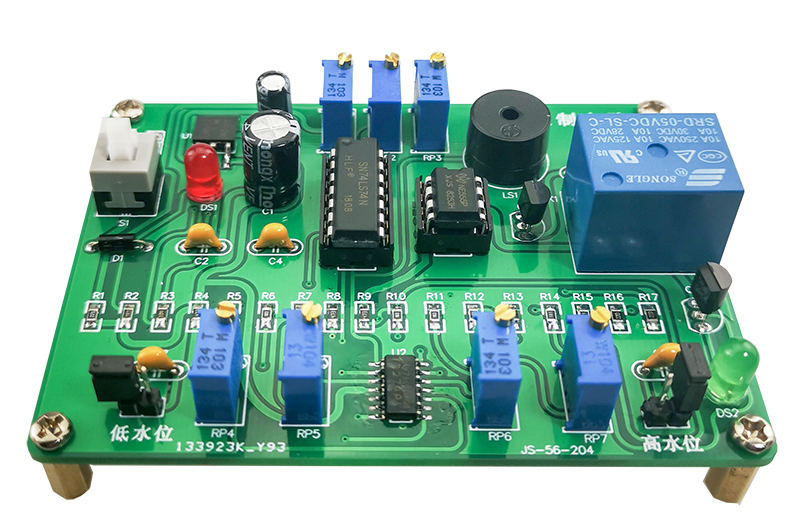

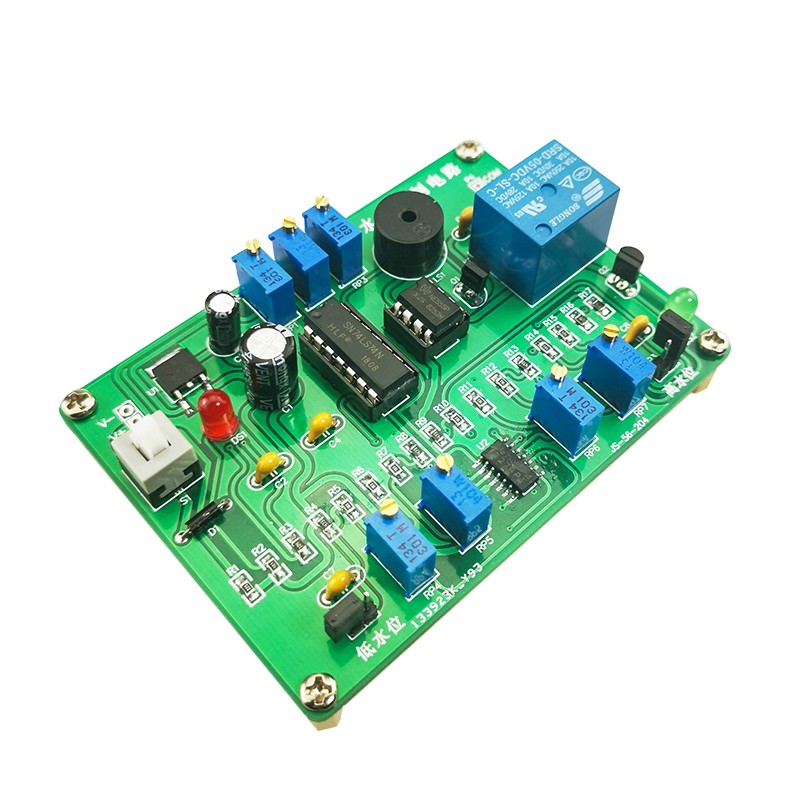

二、安装成品图

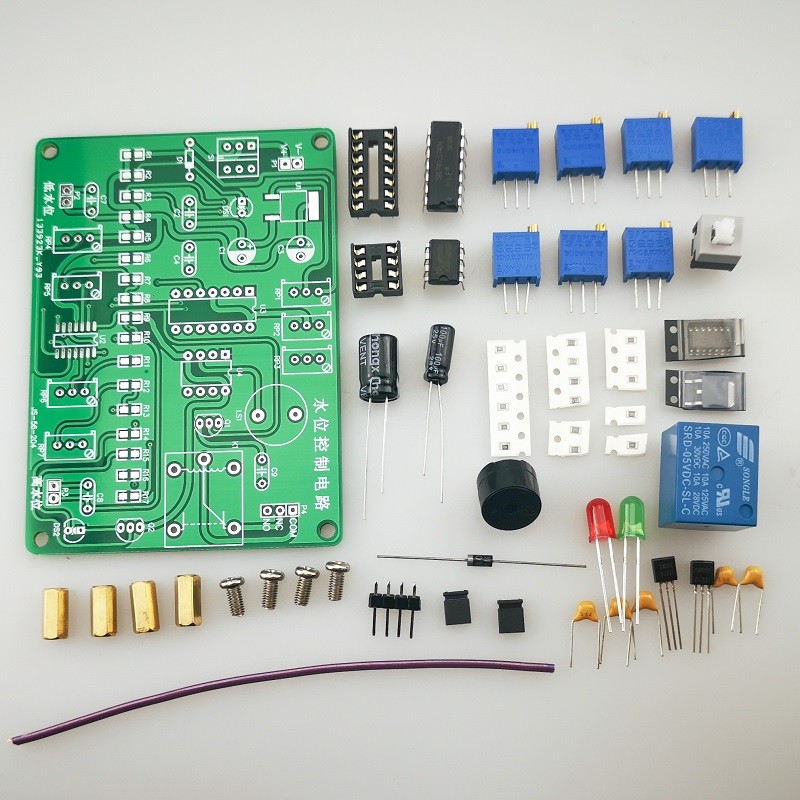

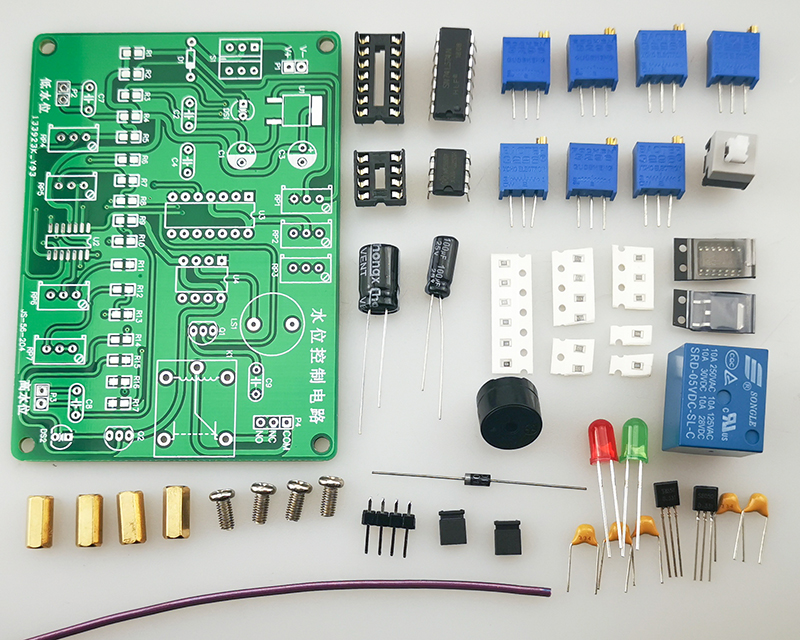

三、发货散件图

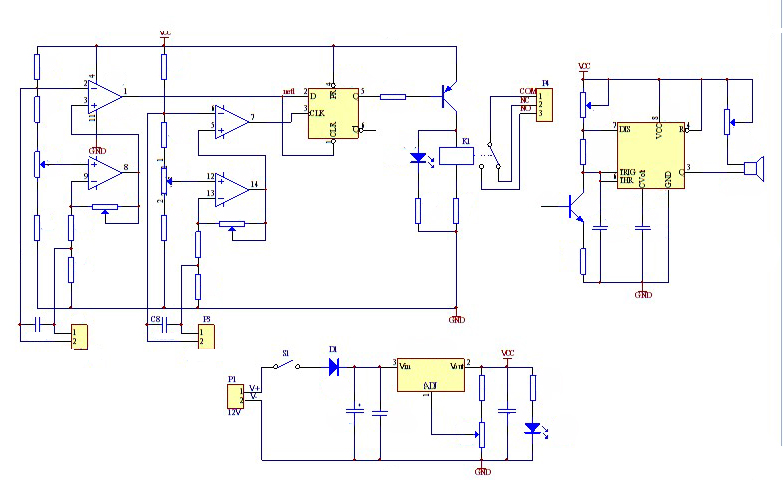

四、电路图

五、配套说明
