秒计数器秒信号产生电路项目式教学实训套件电子装配工艺组装

¥8.86-10.91

编码： TJ-56-206

有货 29997

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

项目式教学-秒信号产生电路秒计数器

产品型号：TJ-56-206

板子尺寸：5V直流

供电电压：5.5*3.7cm

一、电路说明

秒计数器的信号产生部分由集成电路CD4060组成，CD4060含有一个振荡器, 振荡器可以连接RC电路或晶振，本电路连接的是一个32768Hz的晶振，使用晶振可以得到十分的稳定的振荡信号，振荡信号经过CD4060内部的14级分频电路输出各路不同的频率信号，经过14级分频后，从Q14(3脚)输出频率为2Hz方波信号。集成电路CD4013组成2分频电路，对输出的2Hz信号分频处理后，终得到1Hz的秒信号，在测试点A可以得到1Hz的方波信号，在测试点则是一个1Hz的锯齿波信号。

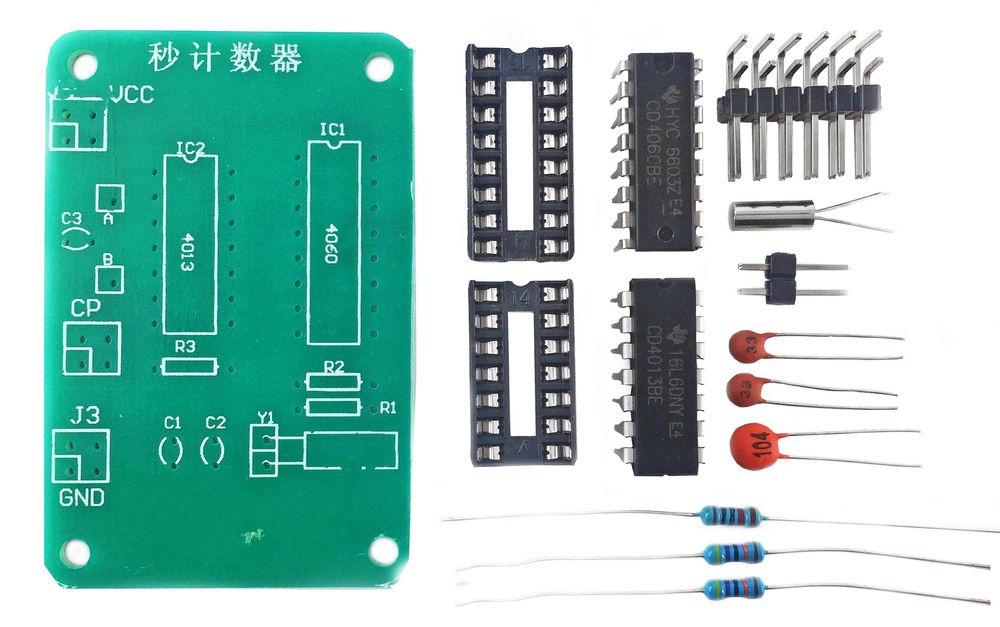

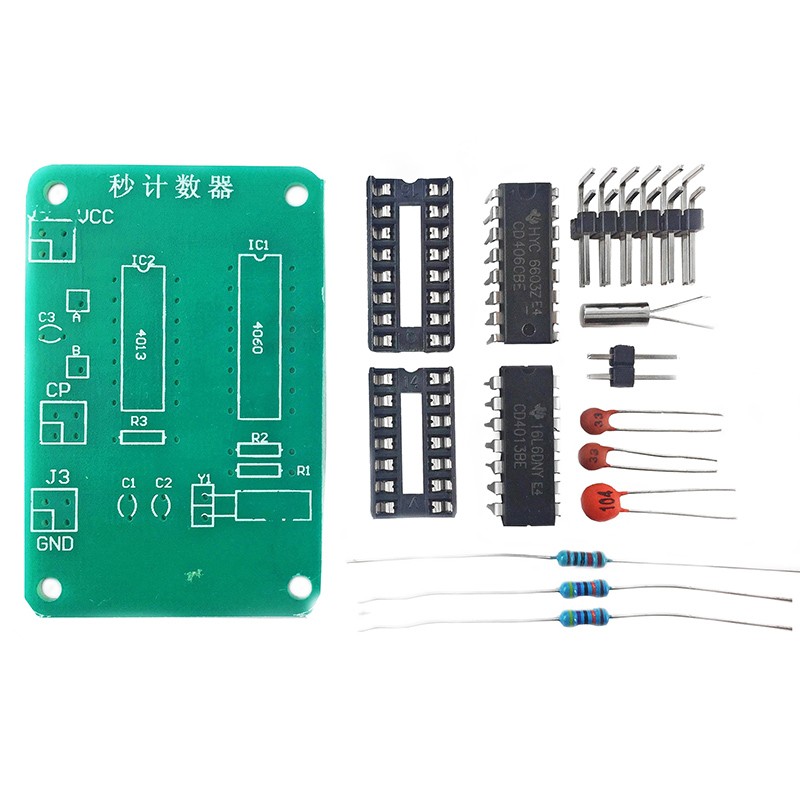

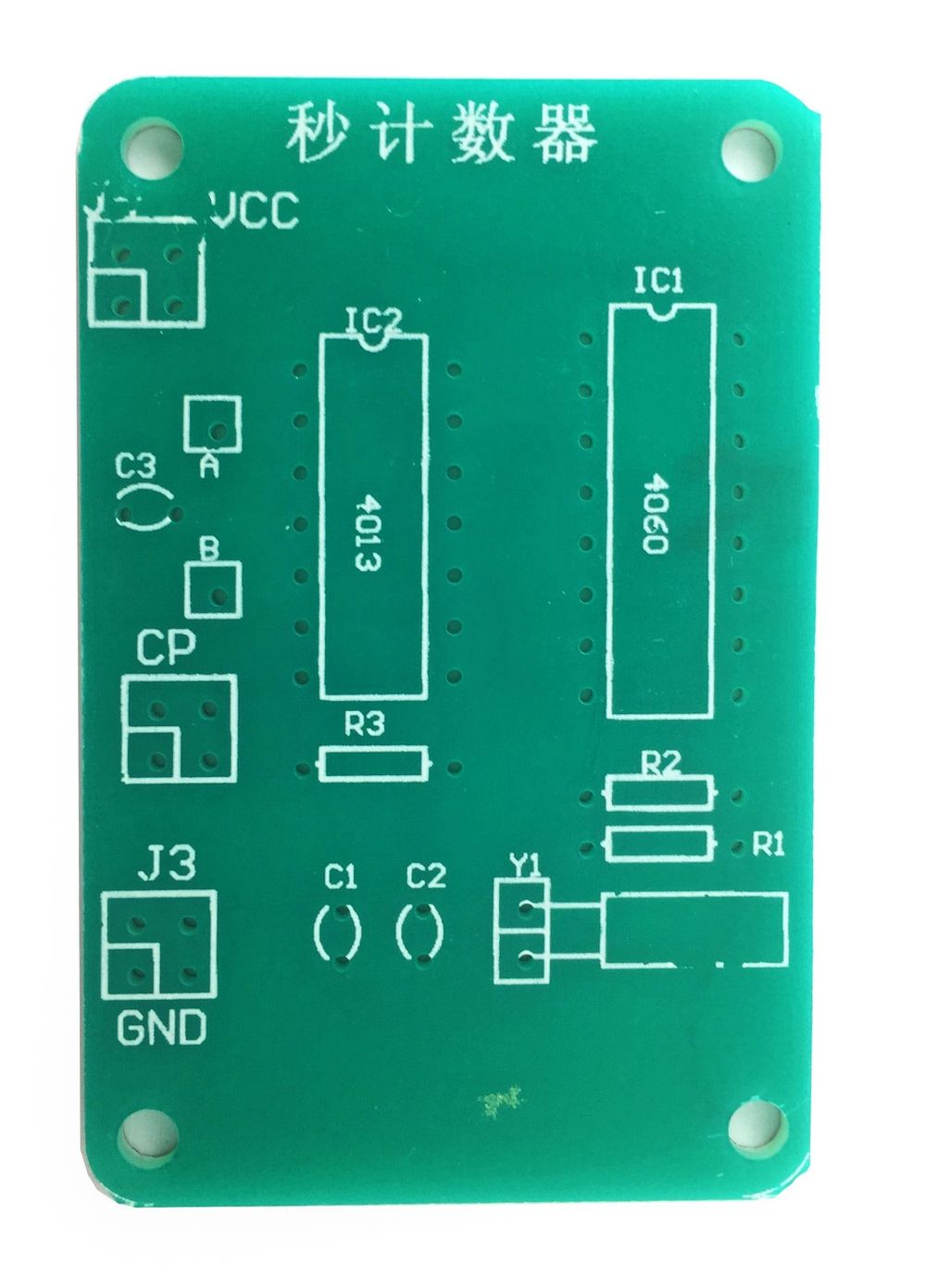

二、发货清单

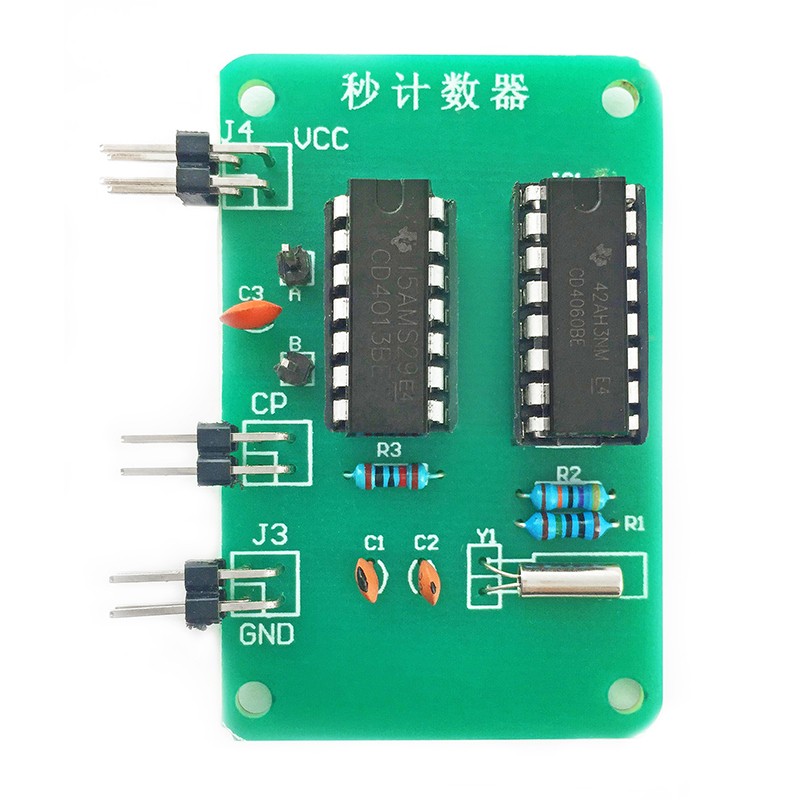

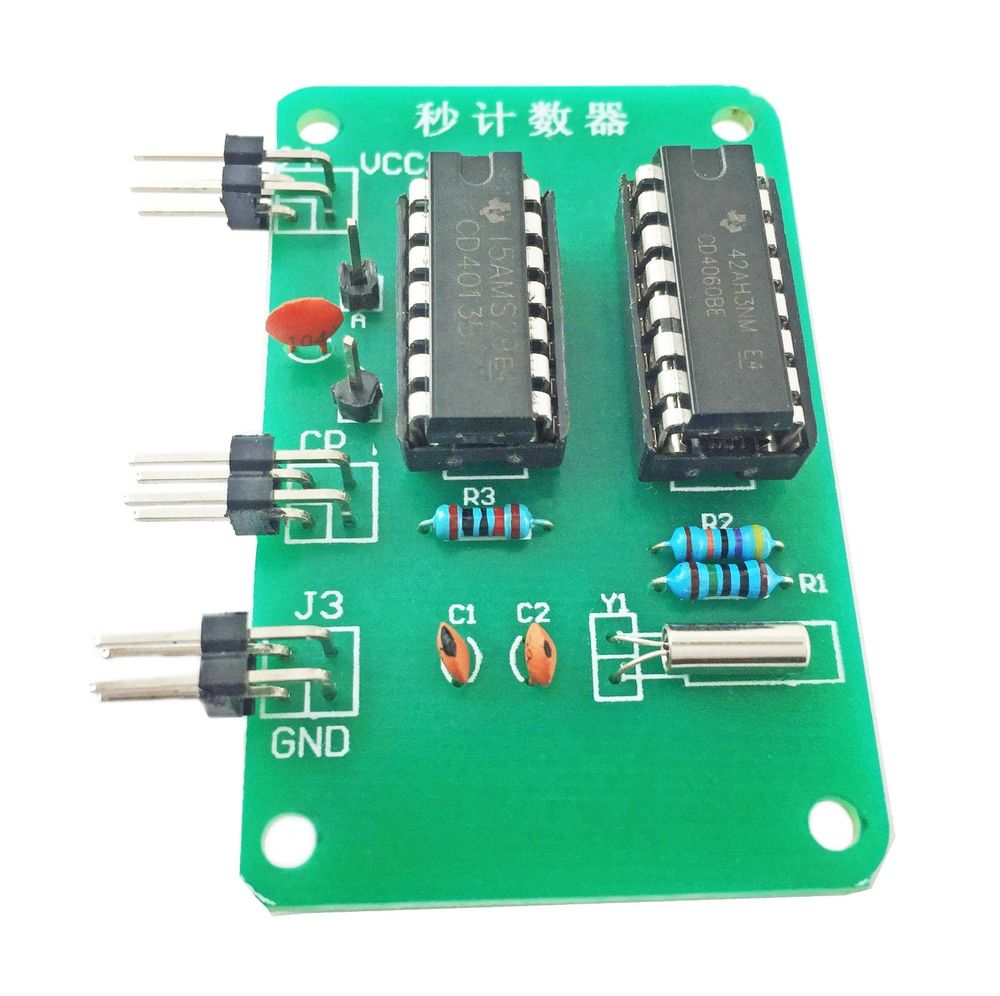

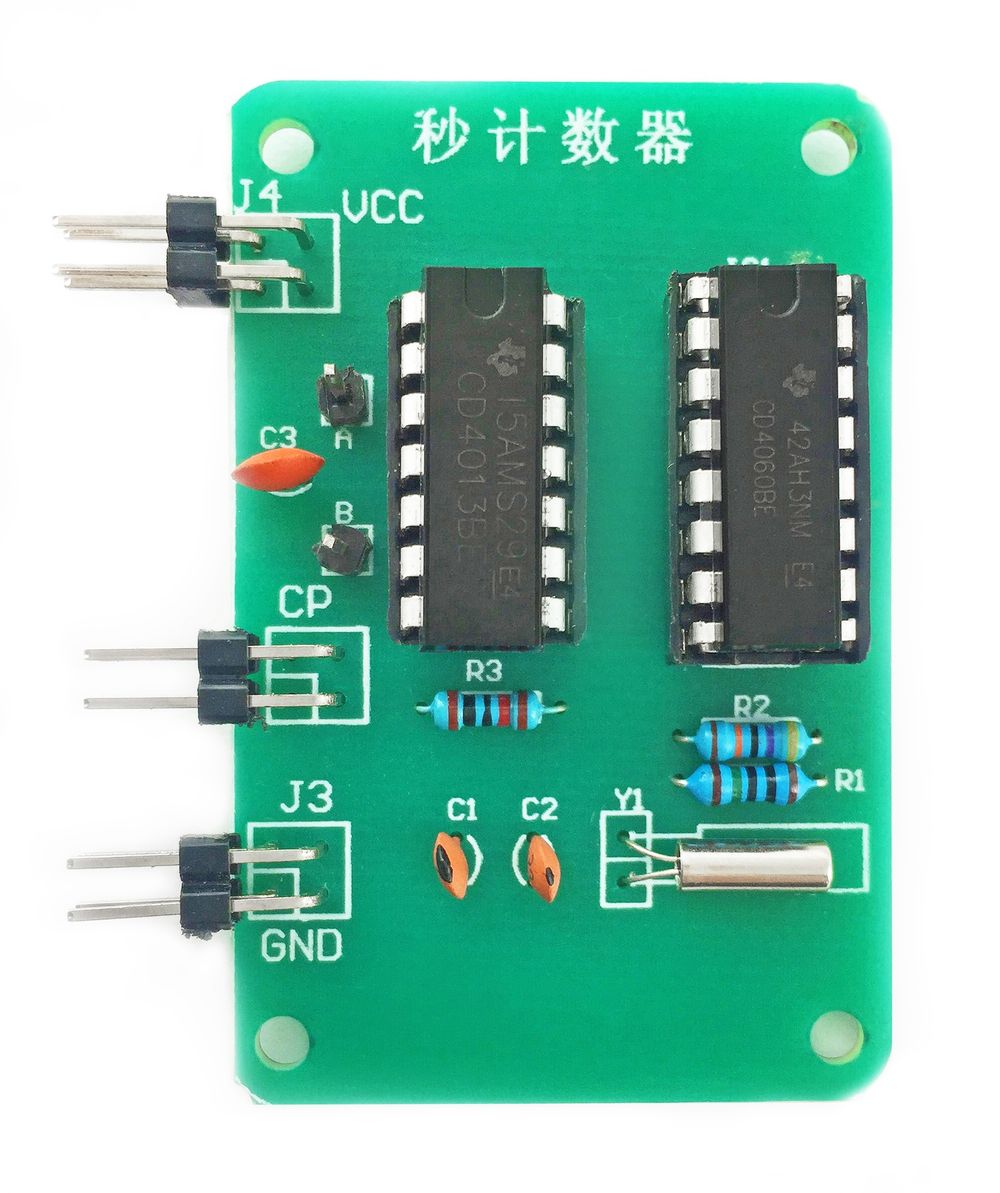

三、安装成品图

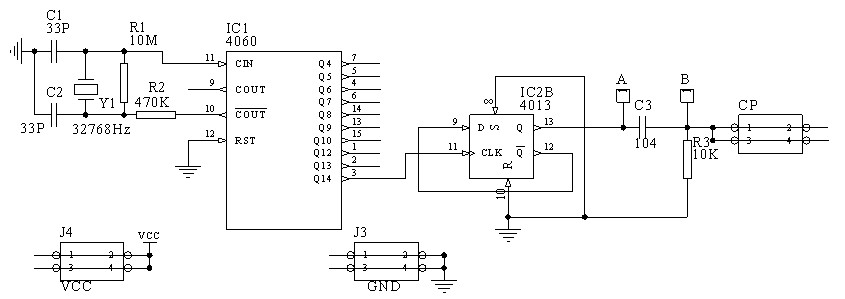

四、电路原理图

属性	参数
总库存	29997 件
商家编码	TJ-56-206
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
