液位控制器套件水箱水位检测水塔自动抽水电子工艺技能实训DIY

¥11.10-13.15

编码： TJ-56-16

有货 29997

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

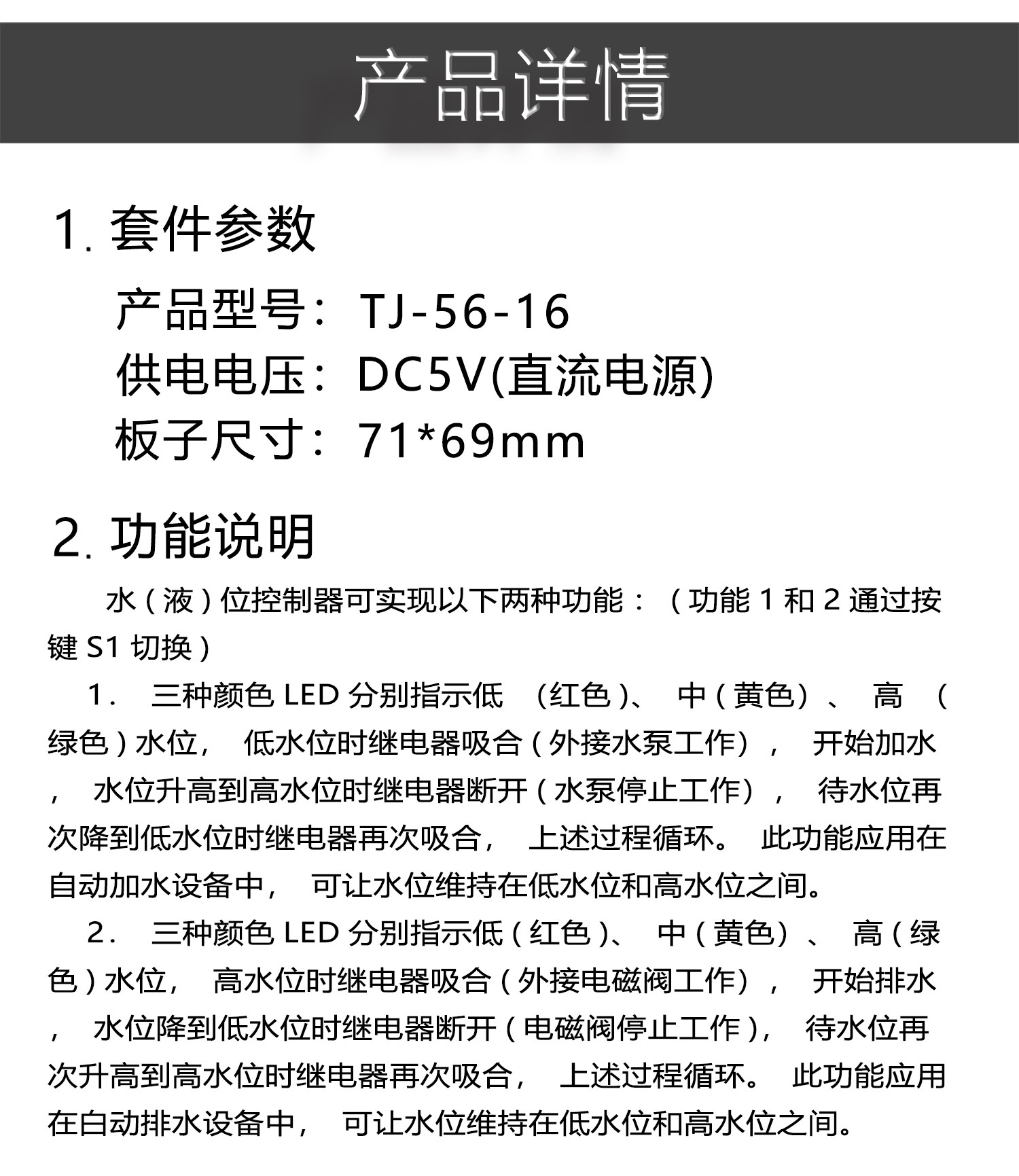

一、套件名称：水位控制器

产品型号：TJ-56-16

工作电压：5V 继电器触点容量：3A/250V

控制板尺寸：45*70mm 传感器尺寸：70*23mm

液位控制器可实现以下两种功能：（功能1和2通过按键S1切换）

1. 三种颜色LED分别指示低（红色）、中（黄色）、高（绿色）水位，低水位时继电器吸合（外接水泵工作），开始加水，水位升高到高水位时继电器断开（水泵停止工作），待水位再次降到低水位时继电器再次吸合，上述过程循环。此功能应用在自动加水设备中，可让水位维持在低水位和高水位之间。

2. 三种颜色LED分别指示低（红色）、中（黄色）、高（绿色）水位，高水位时继电器吸合（外接电磁阀工作），开始排水，水位降到低水位时继电器断开（电磁阀停止工作），待水位再次升高到高水位时继电器再次吸合，上述过程循环。此功能应用在自动排水设备中，可让水位维持在低水位和高水位之间。

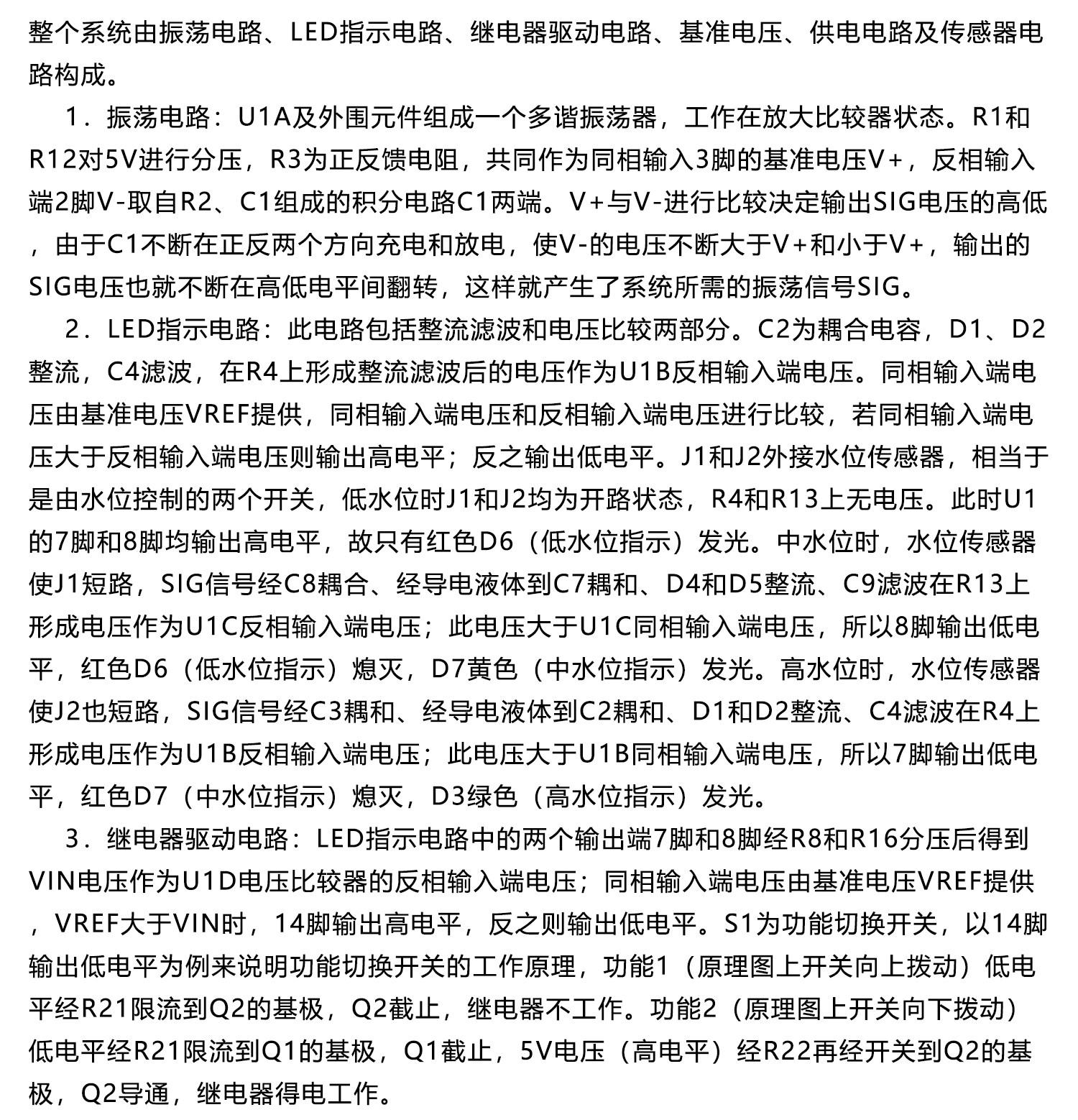

工作原理：

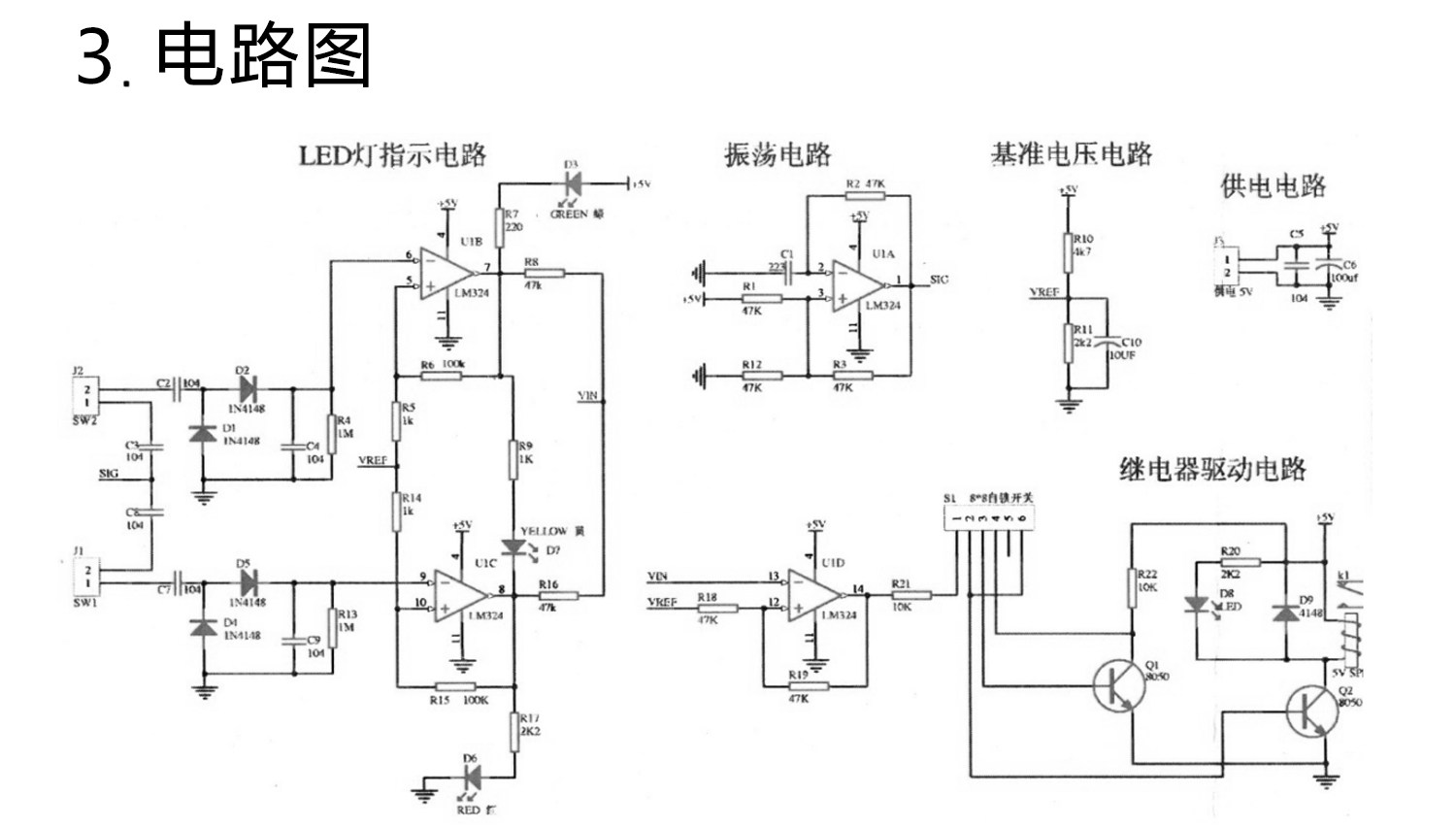

整个系统由振荡电路、LED指示电路、继电器驱动电路、基准电压、电源电路及传感器电路构成。

1. 振荡电路：U1A及外围元个组成一个多谐振荡器，工作在放大比较器状态。R1和R12对5V进行分压，R3为正反馈电阻，共同作为同相输入3脚的基准电压V+，反相输入端2脚V-取自R2、C1组成的积分电路C1两端。V+与V-进行比较决定输出SIG电压的高低，由于C1不断在正反两个方向充电和放电，使V-的电压不断大于V+和小于V+,输出的SIG电压也就不断在高低电平间翻转，这样就产生了系统所需的振荡信号SIG。

2. LED指示电路：此电路包括整流滤波和电压比较两部分。C2为藕和电容，D1、D2整流，C4滤波，在R4上形成整流滤波后的电压作为U1B反相输入端电压。同相输入端电压由基准电压VREF提供，同相输入端电压和反相输入端电压进行比较，若同相输入端电压大于反相输入端电压则输出高电平；反之输出低电平。J1和J2外接水位传感器，相当于是由水位控制的两个开关，低水位时J1和J2均为开路状态，R4和R13上无电压。此时U1的7脚和8脚均输出高电平，故只有红色D6（低水位指示）发光。中水位时，水位传感器使J1短路，SIG信号经C8藕和、经导电液体到C7藕和、D4和D5整流、C9滤波在R13上形成电压作为U1C反相输入端电压；此电压大于U1C同相输入端电压，所以8脚输出低电平，红色D6（低水位指示）熄灭，D7黄色（中水位指示）发光。高水位时，水位传感器使J2也短路，SIG 信号经C3藕和、经导电液体到C2藕和、D1和D2整流、C4滤波在R4上形成电压作为U1B反相输入端电压；此电压大于U1B同相输入端电压，所以7脚输出低电平，红色D7（中水位指示）熄灭，D3绿色（高水位指示）发光。

3. 继电器继动电路：LED指示电路中的两个输出端7脚和8脚经R8和R16分压后得到VIN电压作为U1D电压比较器的反相输入端电压；同相输入端电压由基准电压VREF提供，VREF大于VIN时，14脚输出高电平，反之

则输出低电平。S1为功能切换开关，以14脚输出低电平为例来说明功能切换开关的工作原理，功能1（原理图上开关向上拨动）低电平经R21限流到Q2的基极，Q2截止，继电器不工作。

功能2（原理图上开关向下拨动）低电平经R21限流到Q1的基极，Q1截止，5V电压(高电平)经R22再经开关到Q2的基极，Q2导通，继电器得电工作。

4. 基准电压：由R10与R11串联分压获得基准电压，C10起到进一步稳定基准电压的作用。电阻分压计算公式为VREF=5*R11/(R10+R11)

5. 电源电路：J3外接5V电源，C5、C6滤波。

6. 传感器电路：由两组镀锡走线构成，较长一组为中水位感应线，较短一组为高水位感应线。如果在实际应用中感觉中水位和高水位距离不够，可用两条导电铜丝分别焊接在中水位感应线上。

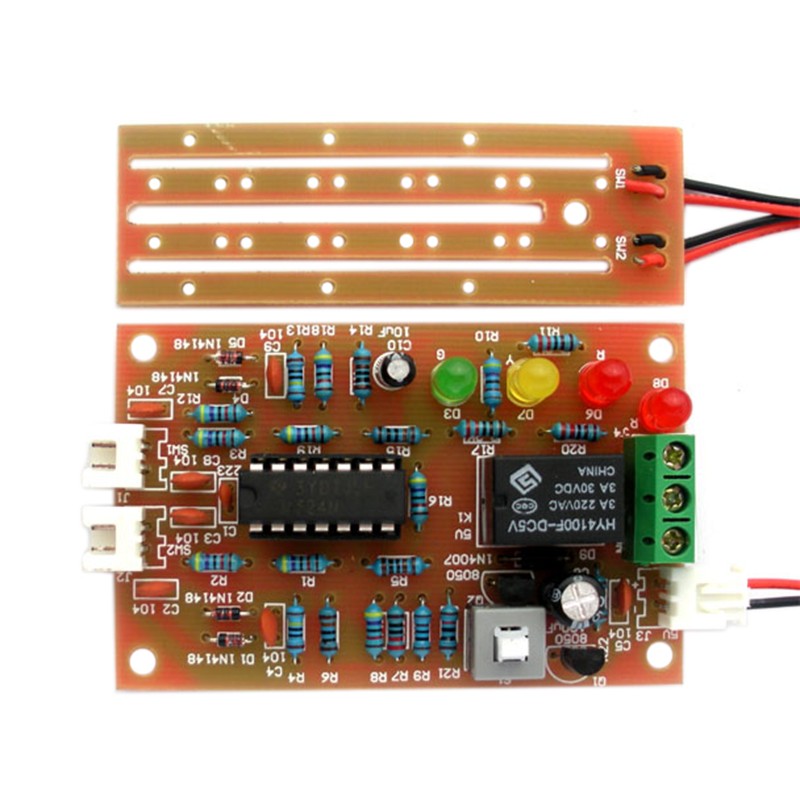

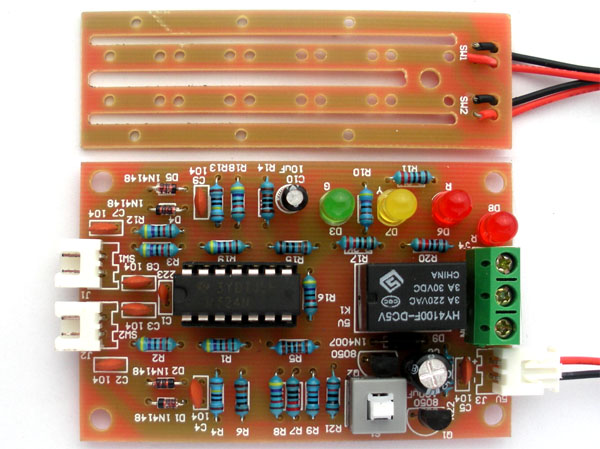

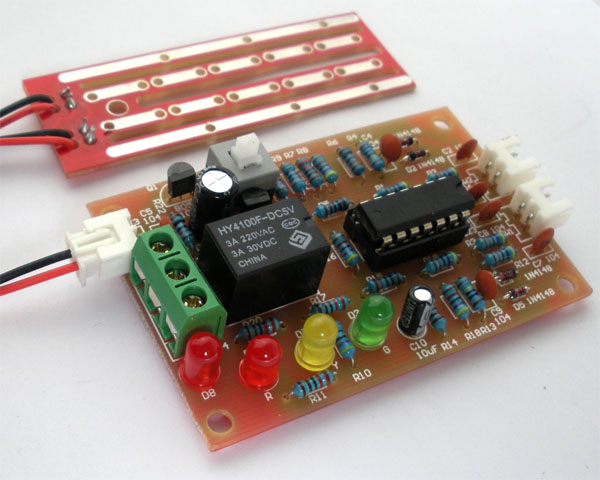

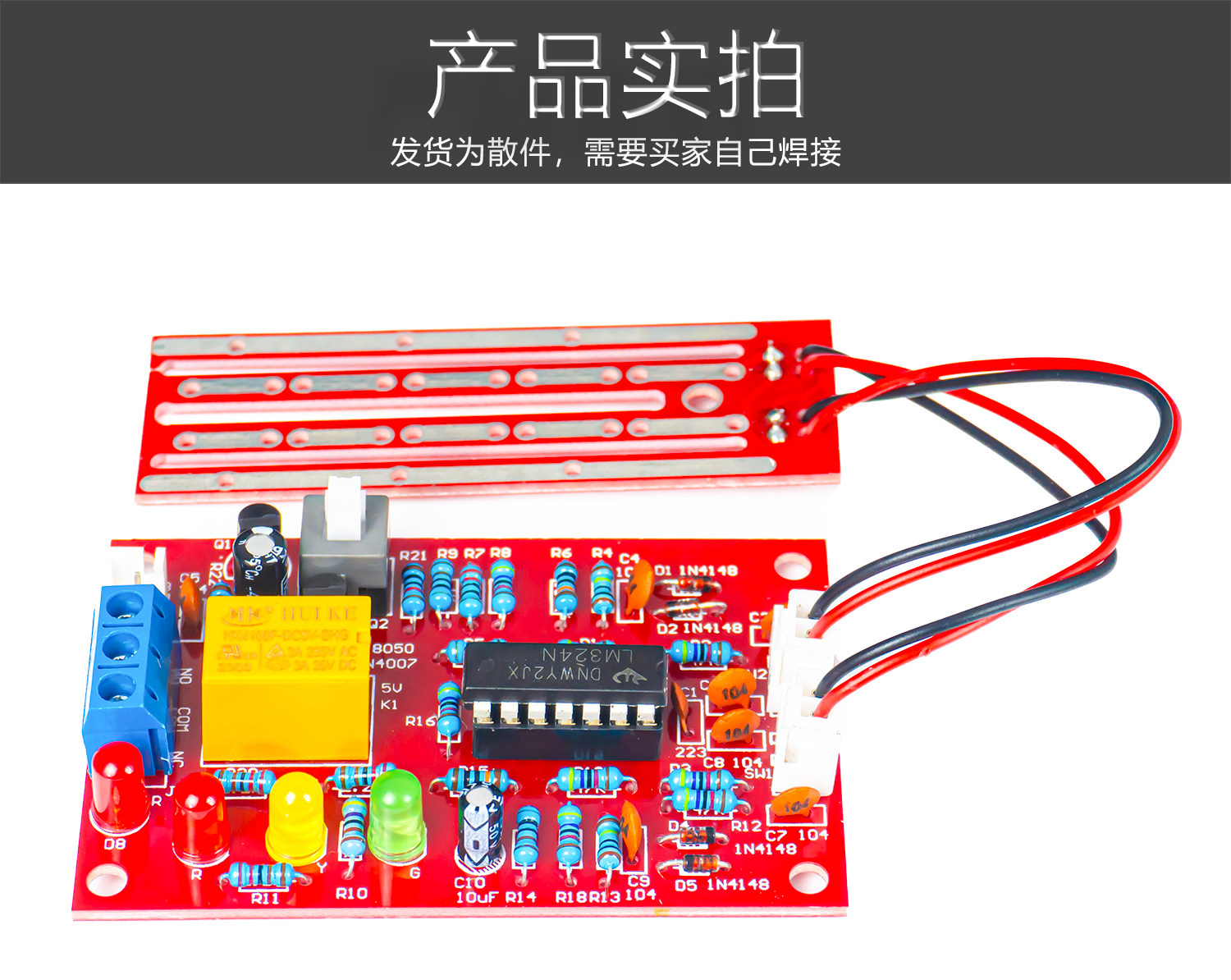

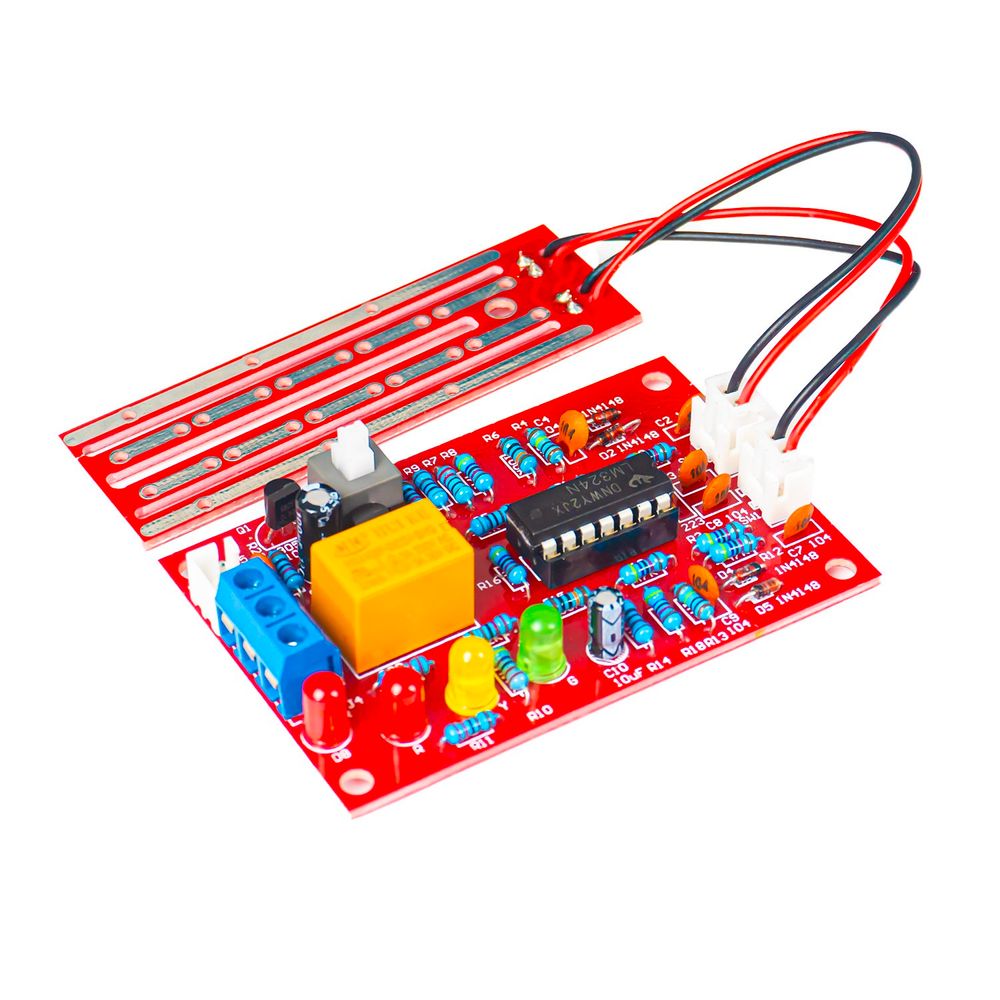

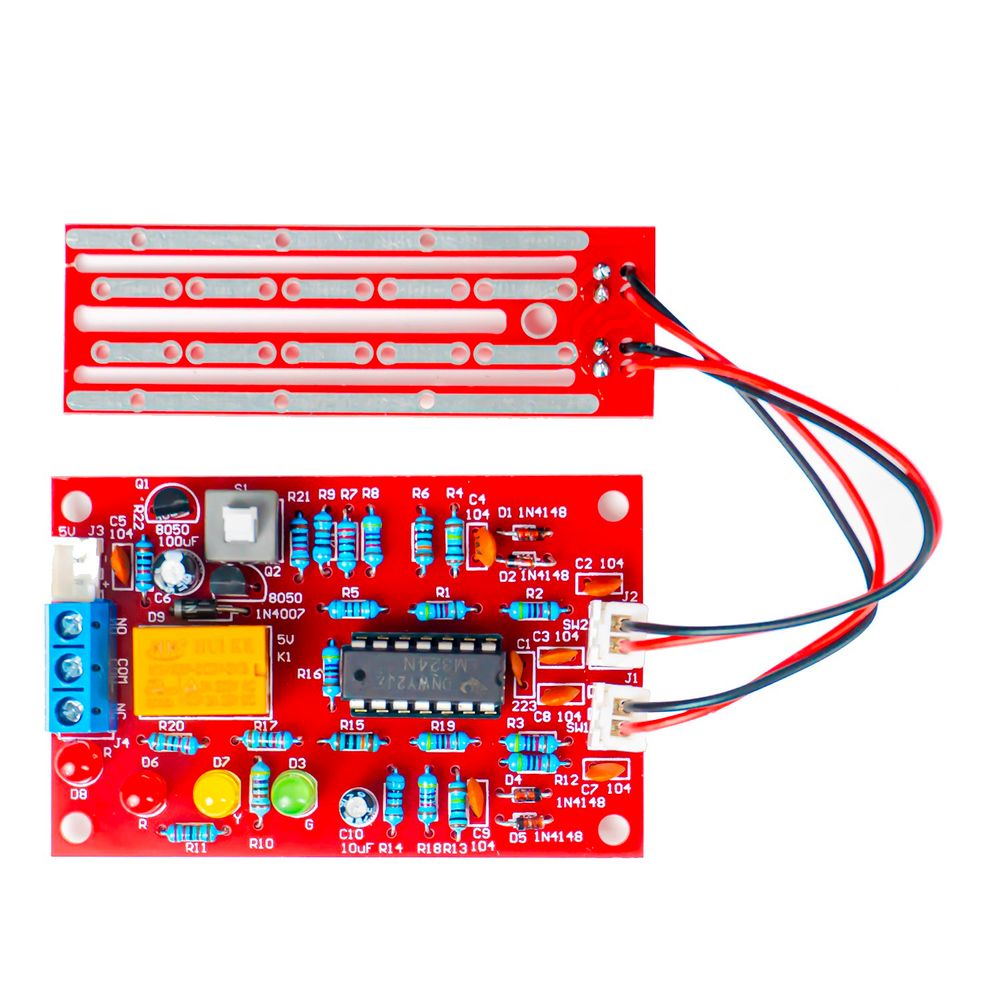

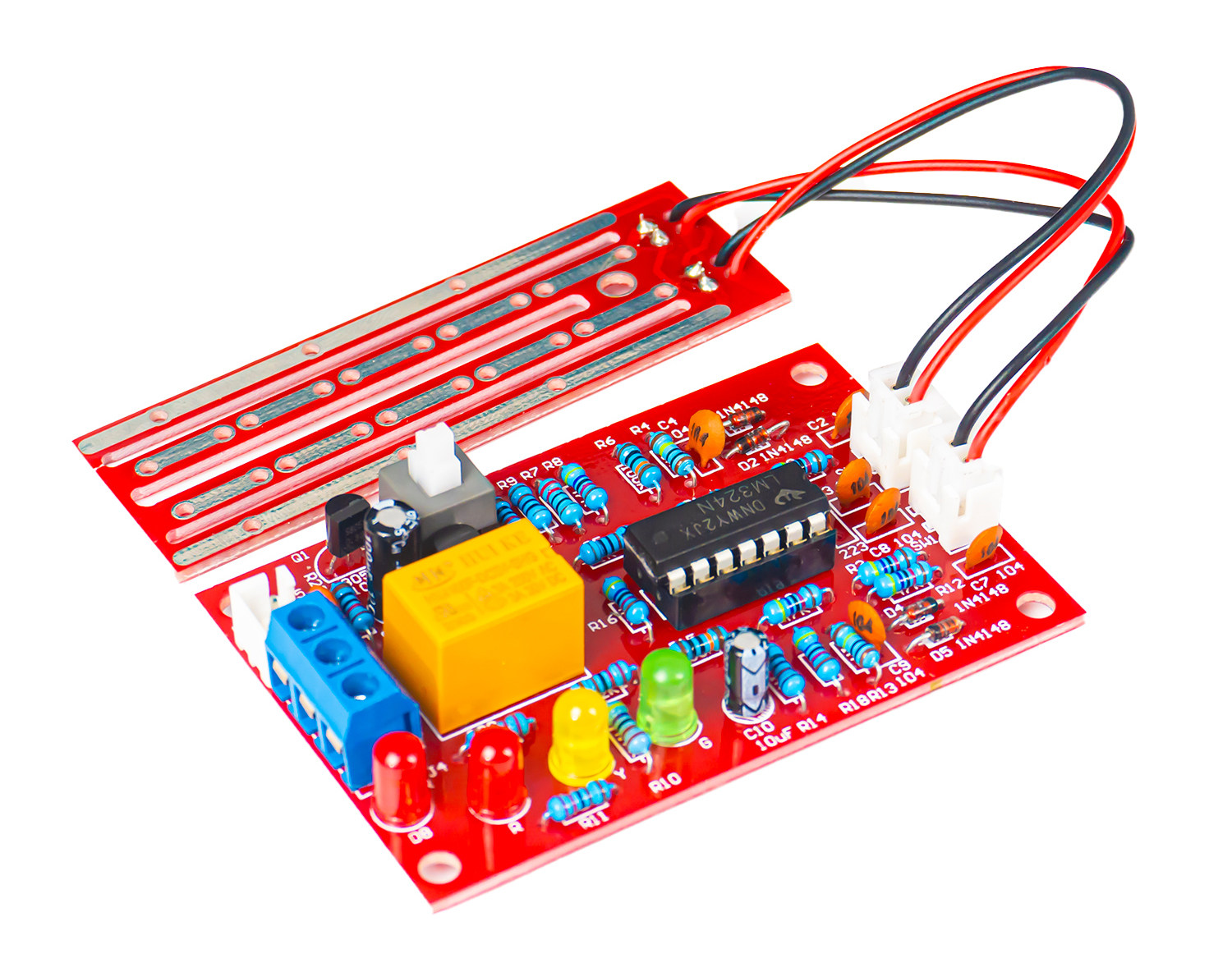

二、套件成品

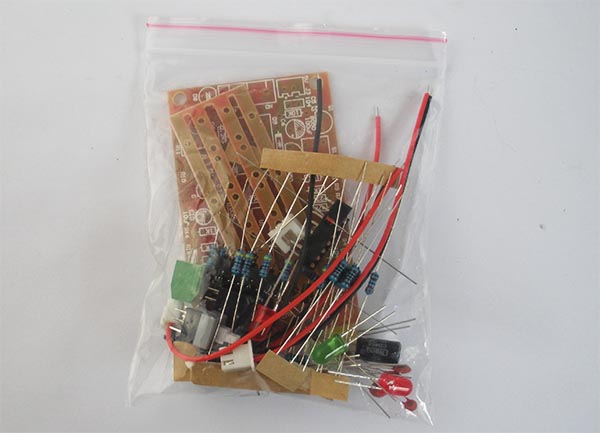

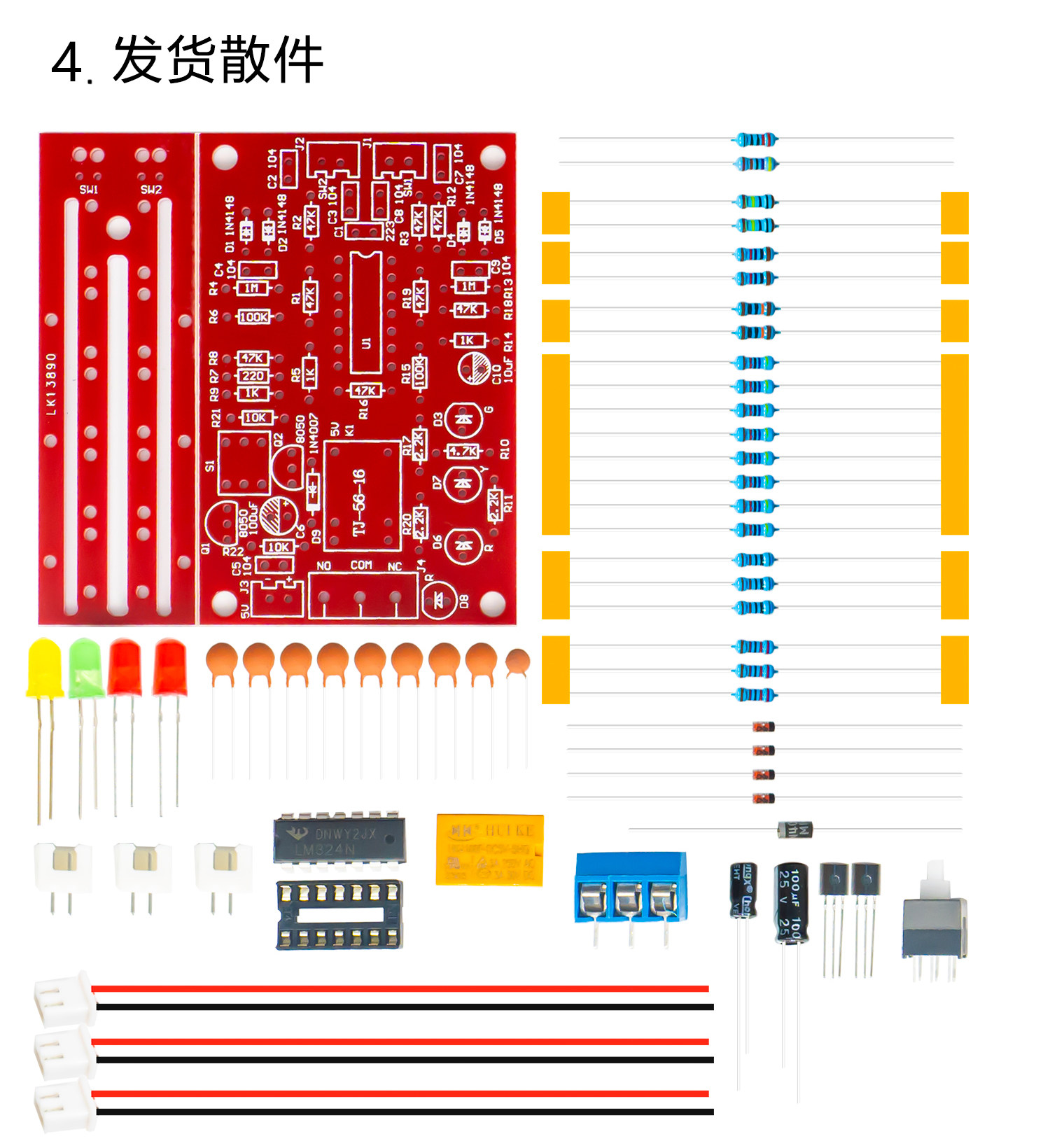

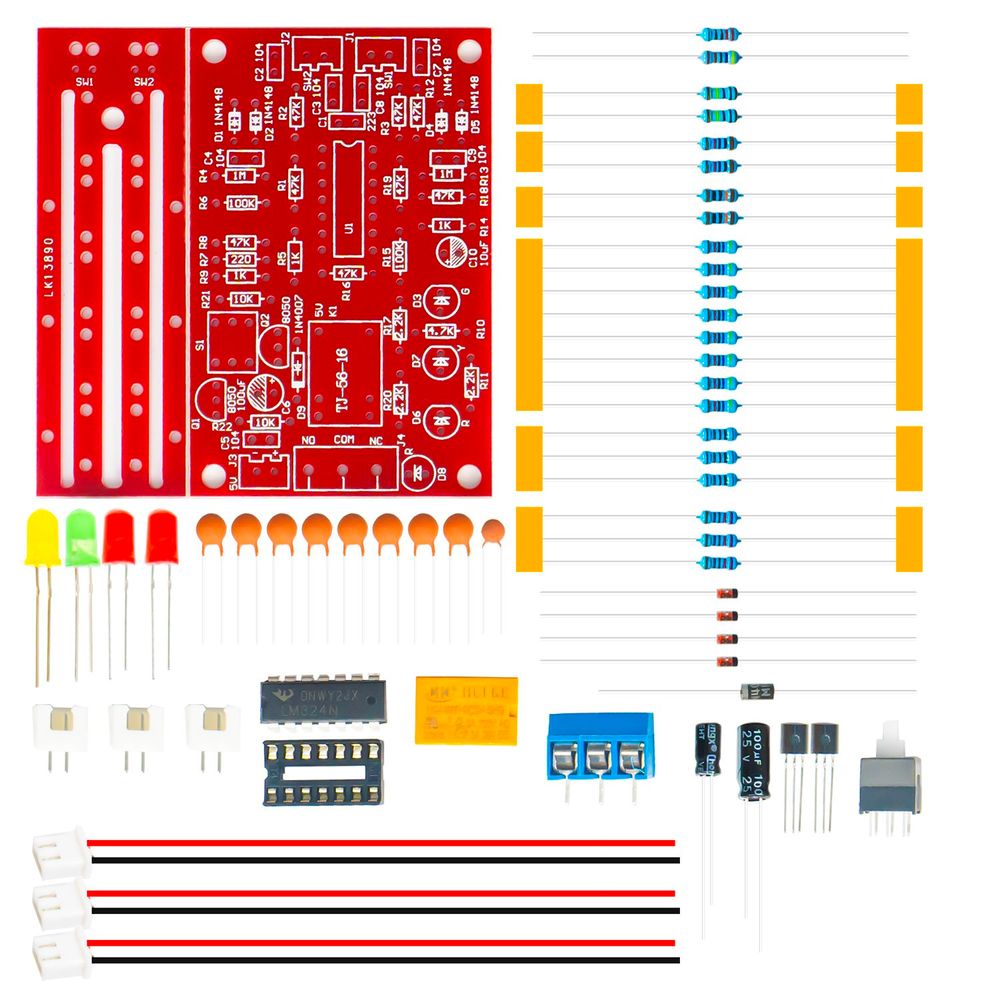

三、元件包

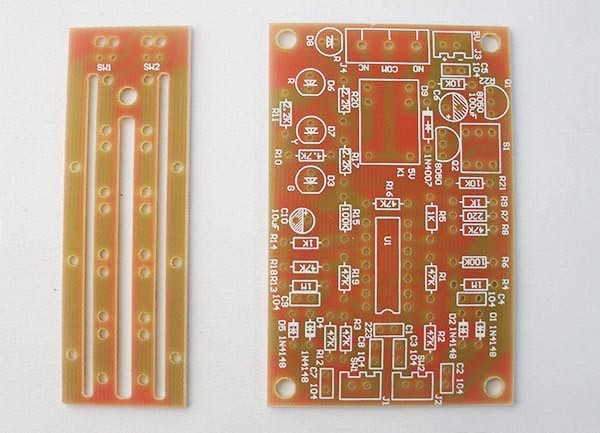

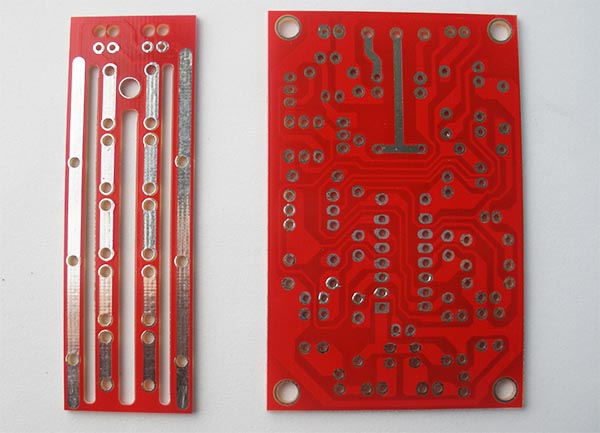

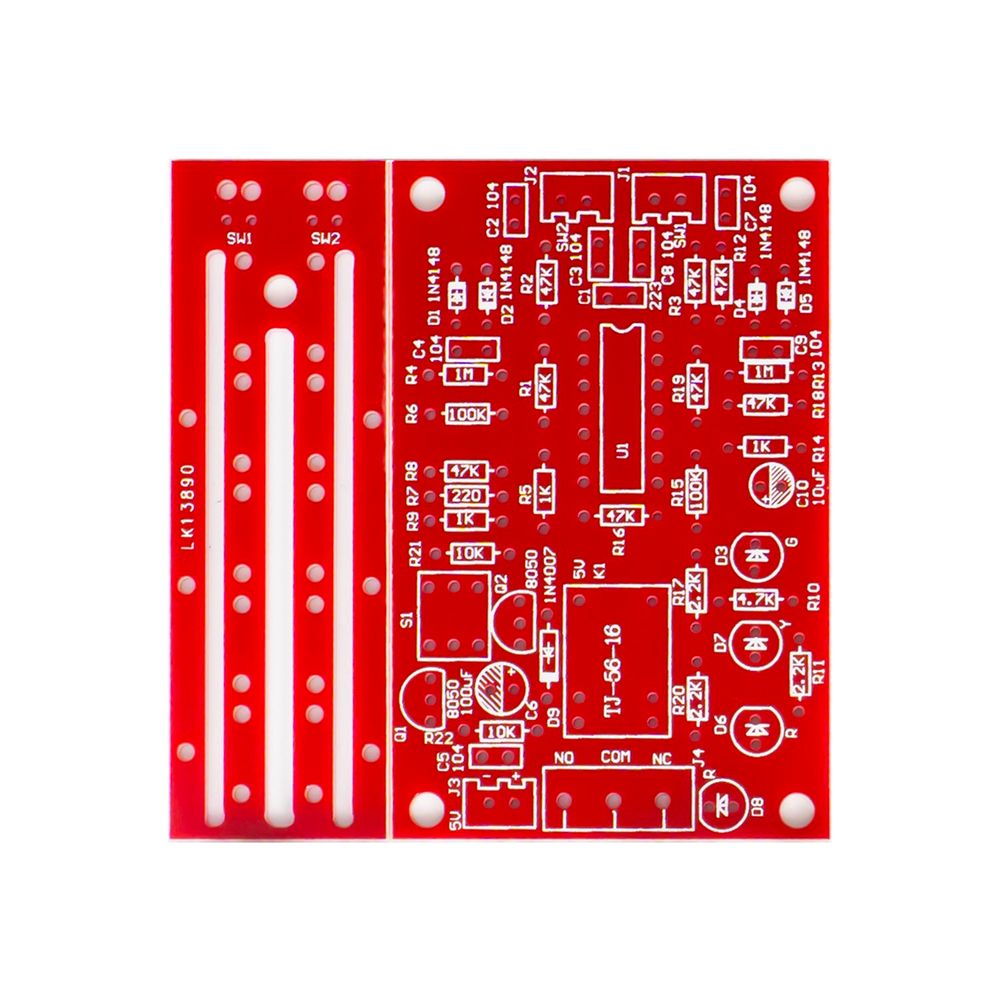

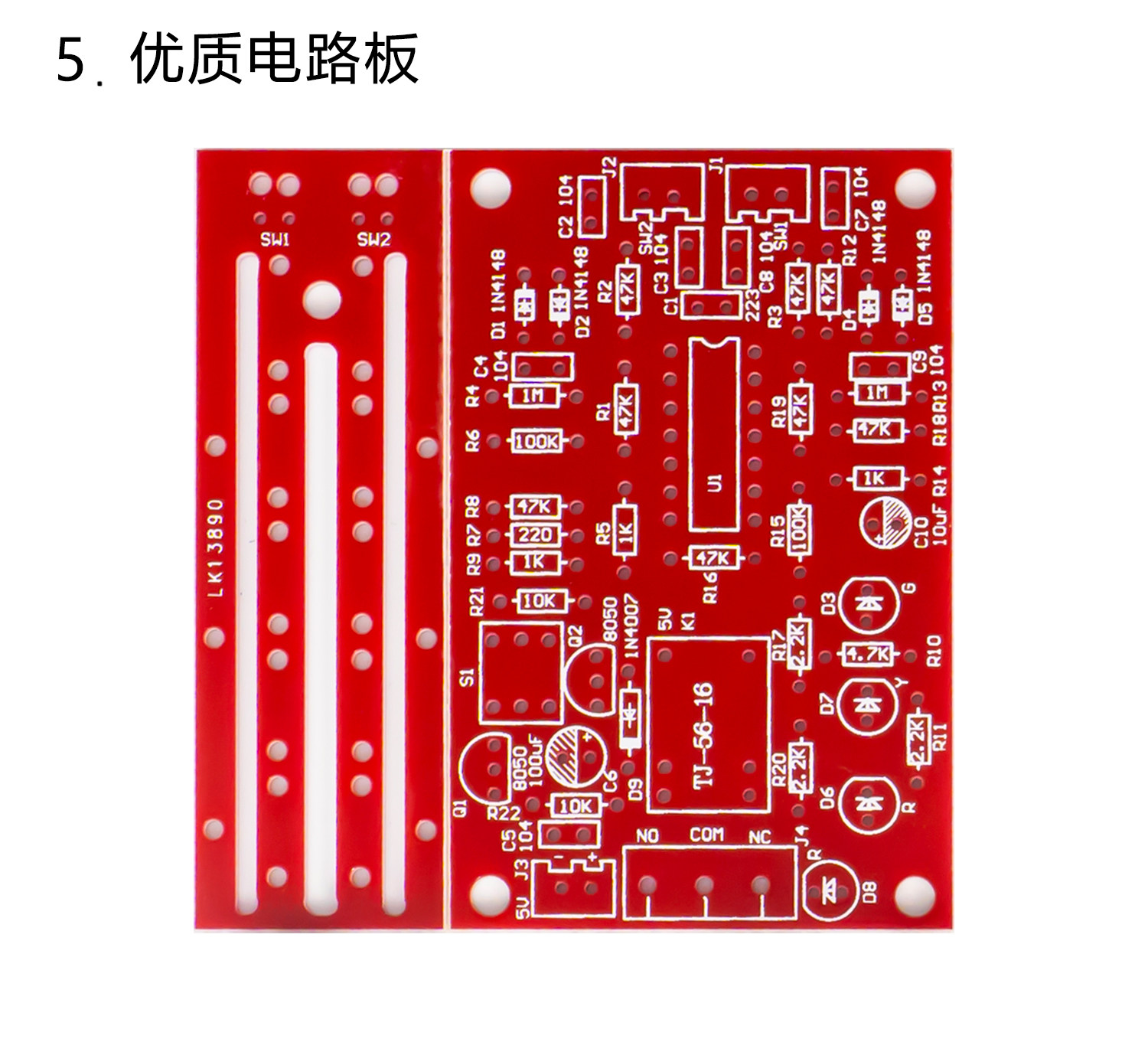

四、**PCB板

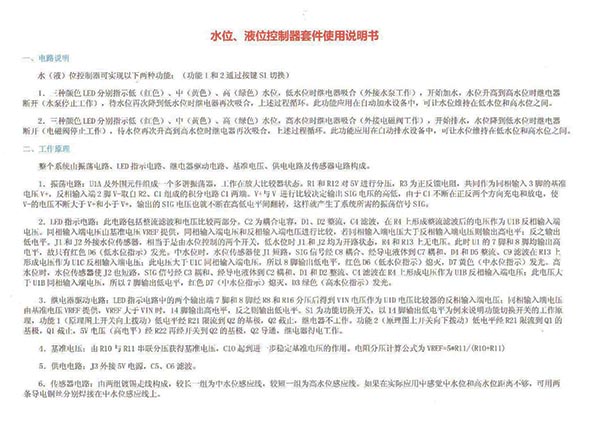

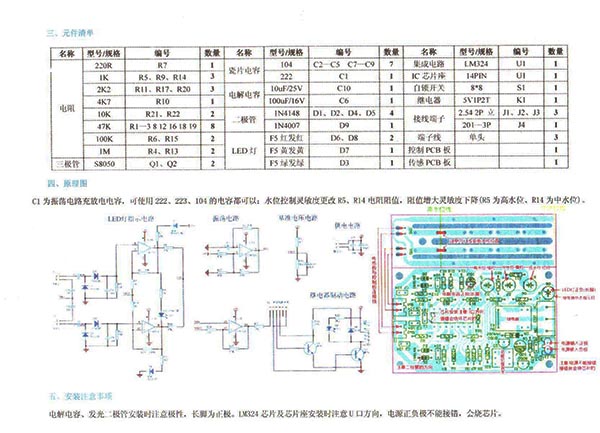

五、配套说明书及电路图

属性	参数
总库存	29997 件
商家编码	TJ-56-16
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
