多功能实用控制器焊接套件信息化教学大赛电子组装调试实训散件

¥30

编码： JS-56-91

有货 999999

折扣时间

《电子技术基础与技能》教学实训套件，做中学实训套件，中等、高等职业学校教学套件。

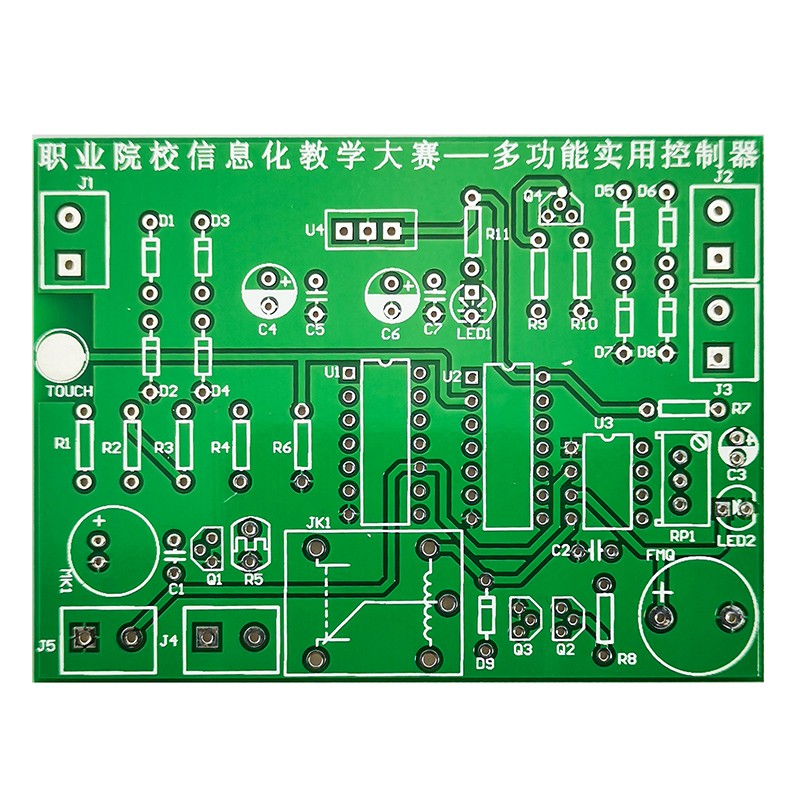

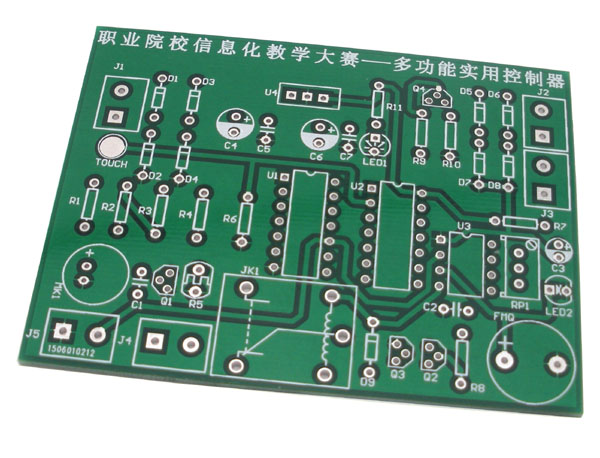

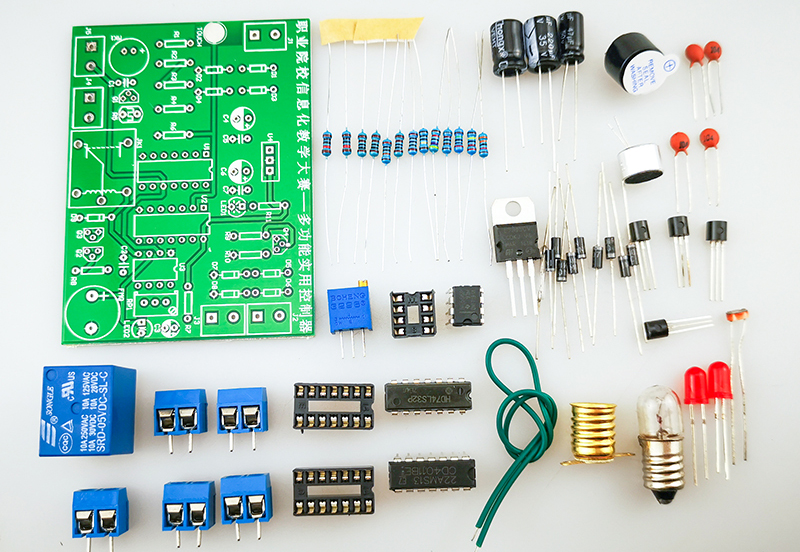

套件包括电路原理图、电路板、全套元件等，需要买家自己焊接安装。

根据大赛要求，套件设置有6个故障点（6个故障点我们在配套资料中详细说明，以供教师参考）

产品型号：TJ-56-91

2015年全国职业院校信息化教学大赛

信息化实训教学赛项入围方案

中职组：多功能实用控制器

一、教学内容

信息技术类电子技术应用专业基础课程《电子技术基础与技能》中有关内容。

1.“多功能实用控制器”的结构与电路原理；

2.“多功能实用控制器”的装配与电路调试；

3.“多功能实用控制器”的典型电路故障分析、检测与维修方法

二、教学设计要求

1.参赛教师根据本校实际教学设定教学目标、设计应用情境和学习任务，综合运用信息技术和数字化资源进行教学设计；

2.参赛教师根据教学设计和教学要求，赛前完成所列内容，比赛现场讲解其教学设计，突出“做中教、做中学”；

3.参赛教师结合其教学设计，完成“多功能实用控制器”故障排除。

三、现场操作说明

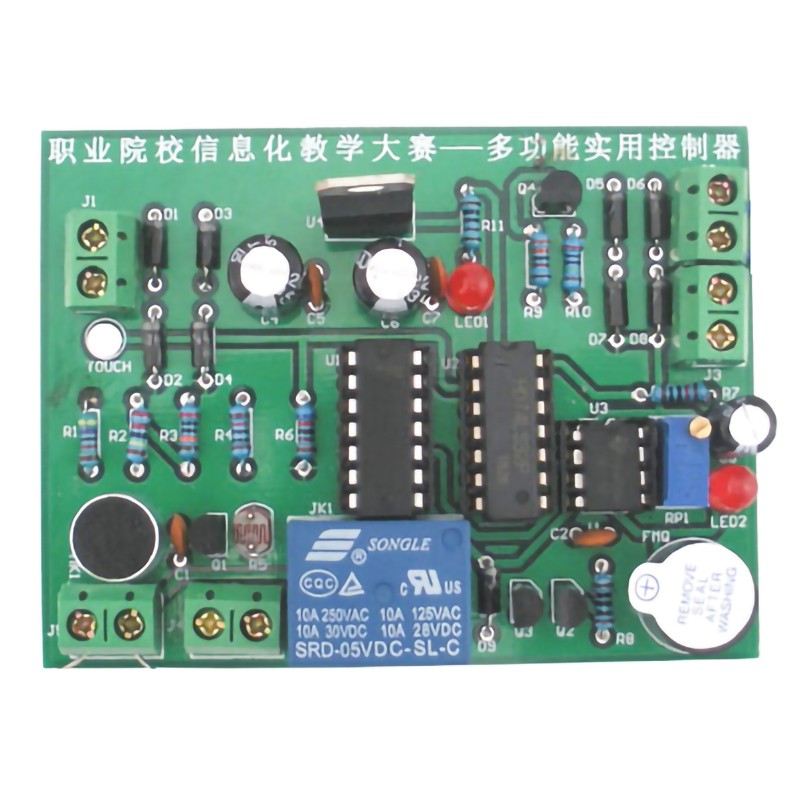

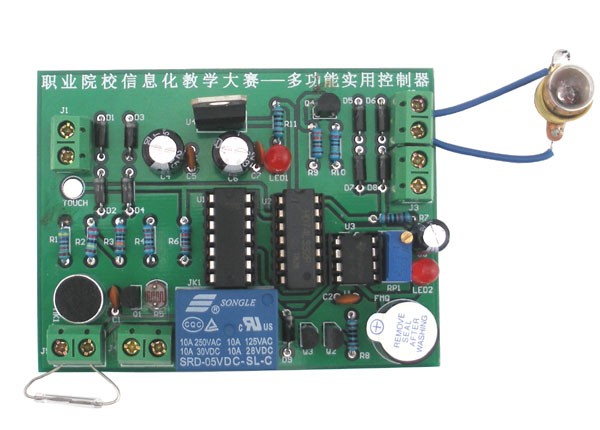

现场提供的“多功能实用控制器”每个只设置一个故障点，设置的故障类型有：直流供电电路故障、声光传感控制电路故障、门电路故障、放大电路故障、555单稳态触发器电路故障、可控硅相关电路故障等。参赛教师进入赛场后，可自主从6个故障“多功能实用控制器”中抽取1个，一经抽取不得更换。图3为现场给出的实现声、光、磁、触摸，并有光和声讯报警的功能演示电路，故障均设置在这个电路板上。

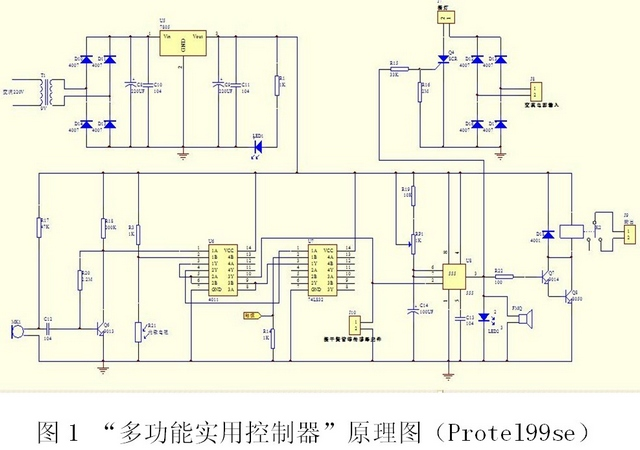

四、电路原理图
