套件名称：简易测频仪

产品型号：TJ-56-38
可测量1-99Hz方波信号（职业院校学生专业技能抽查标准电路套件）。

本产品为电子制作套件，不是成品，需要客户自己焊接安装。

一、产品说明

简易测频仪是由时基集成电路NE555、十进制可逆计数器/锁存器/译码器/驱动器CD40110、四二输入与非门CD4011及周围元件组成，可以测量由F-IN输入的1-99Hz方波信号，每按下一次S1键，就重新测量一次。

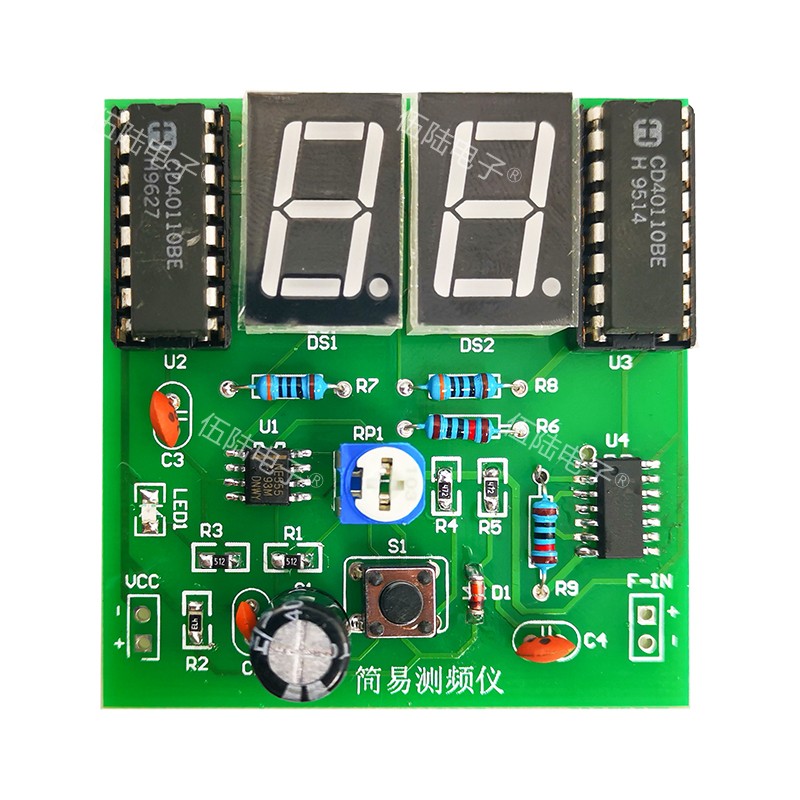

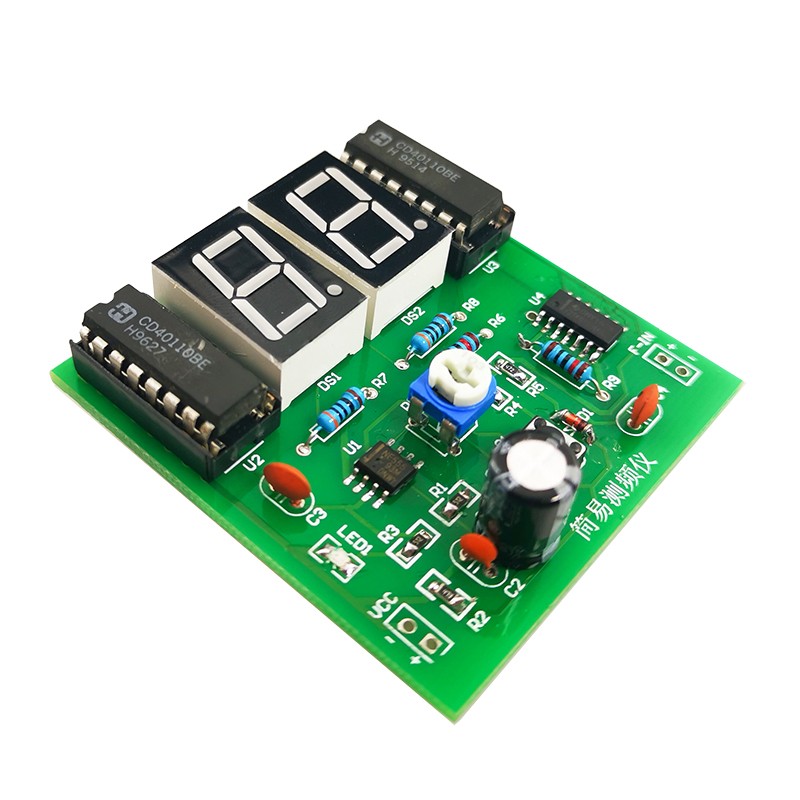

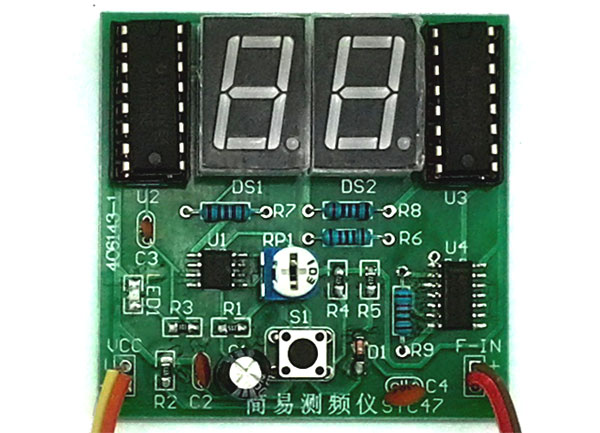

二、装配好的成品图片

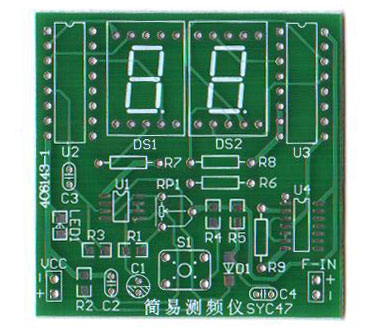

三、**PCB电路板

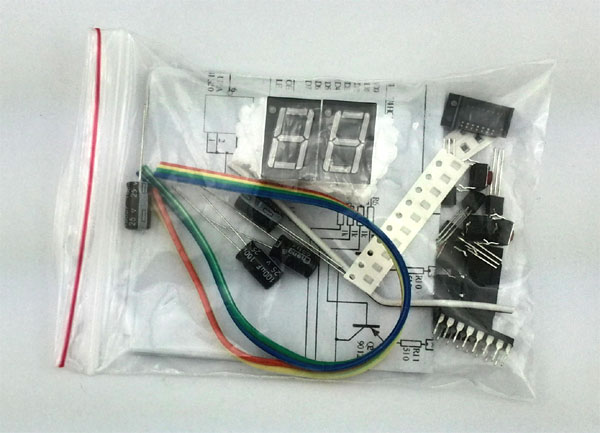

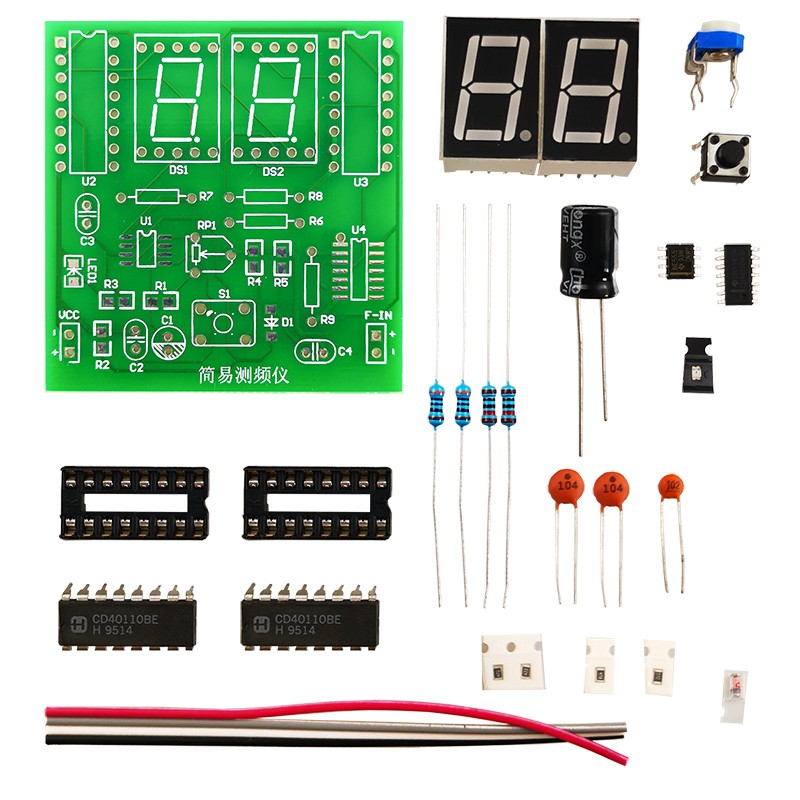

四、全套元件包

五、工作原理

1、U1及周围元件构成一个单稳态触发器，正常工作时，其第3脚为低电平，LED1不亮，U4A与非门关闭，F-IN端输入信号无效。
2、每按下一次S1，U1第3脚变为高电平（暂稳态），使得LED1亮，同时U2和U3复位清零，U4A与非门开启，F-IN输入信号有效，U3和U4开始计数，同时数码管显示相应的数值，延时一定时间后，U1第3脚又自动恢复为低电平，U4A关闭，测量结束，此时数码管显示的数字即为输入信号的频率。
3、根据以上原理，应调节RP1使得按下S1时，U1第3脚的高电平保持时间为1秒，计算1秒钟时间内的输入信号脉冲个数即为频率值，调试时可借助带频率显示的信号发生器来校准，其输出信号接本电路中的F-IN处，信号峰峰值为5V，频率范围为1-99Hz的方波。

六、电路原理图
