减法循环计数器电路套件电子产品组装焊接74LS192带仿真DIY实训

¥17.9

编码： TJ-56-260

有货 9998

折扣时间

套餐：

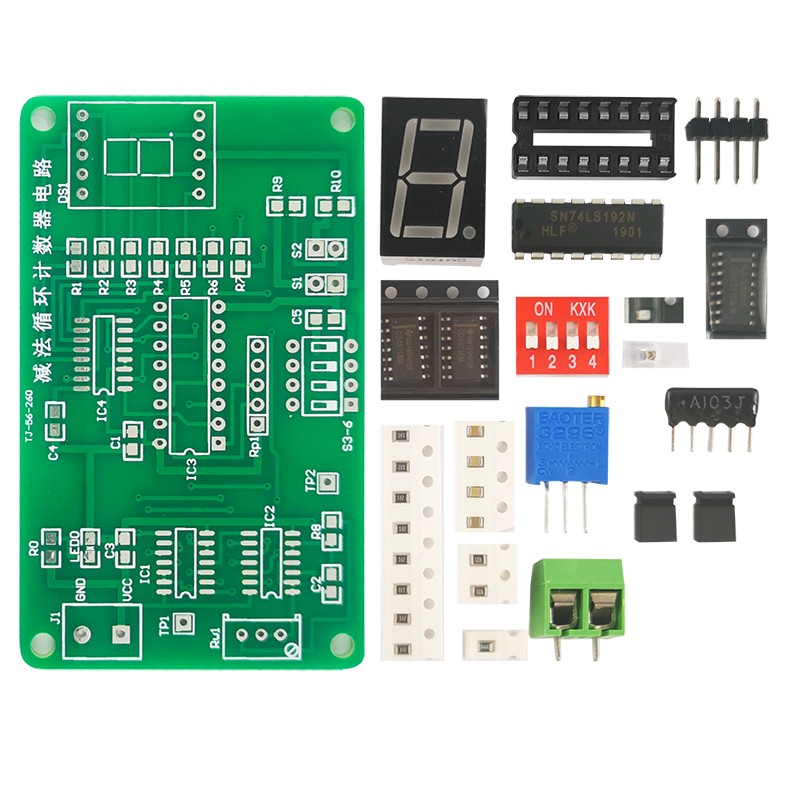

套件（板子+元件）

数量：

减法循环计数器电路电子套件。此电路是由信号发生器，与非门，双向计数器，译码器等组成的一个数字电路，通过此电路可以了解与非门，计数器，译码器的功能和用法。

产品型号：JS-56-260

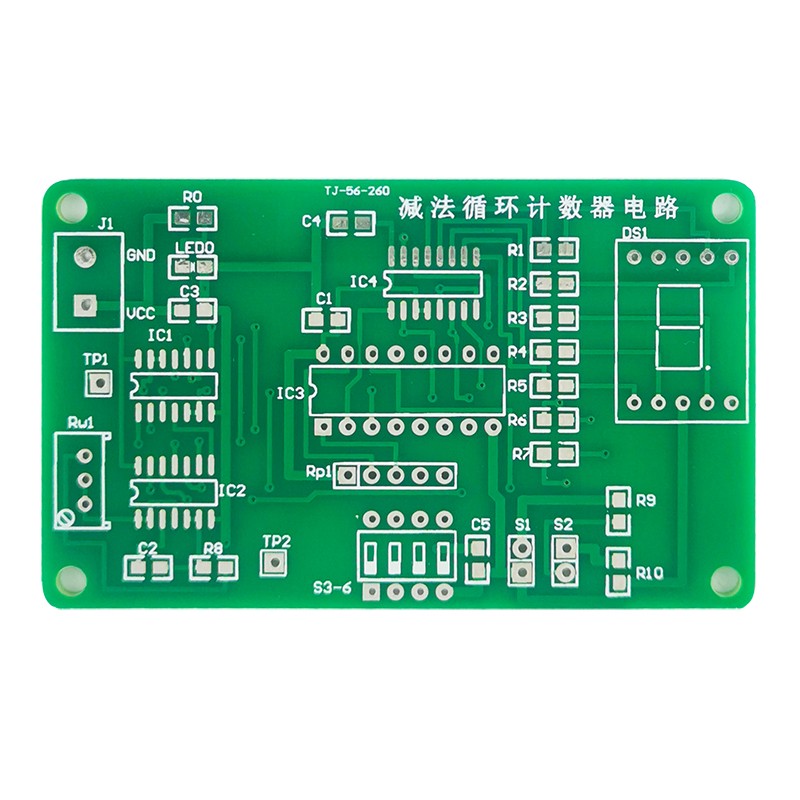

该套件采用国际标准板材，焊盘全部镀锡，高强度防火防摔材料，可反复拆装。PCB板设计合理，使用的都是常用的贴片元件。

板子大小：75*46mm，板子厚度：1.6mm，电路工作电压:5V

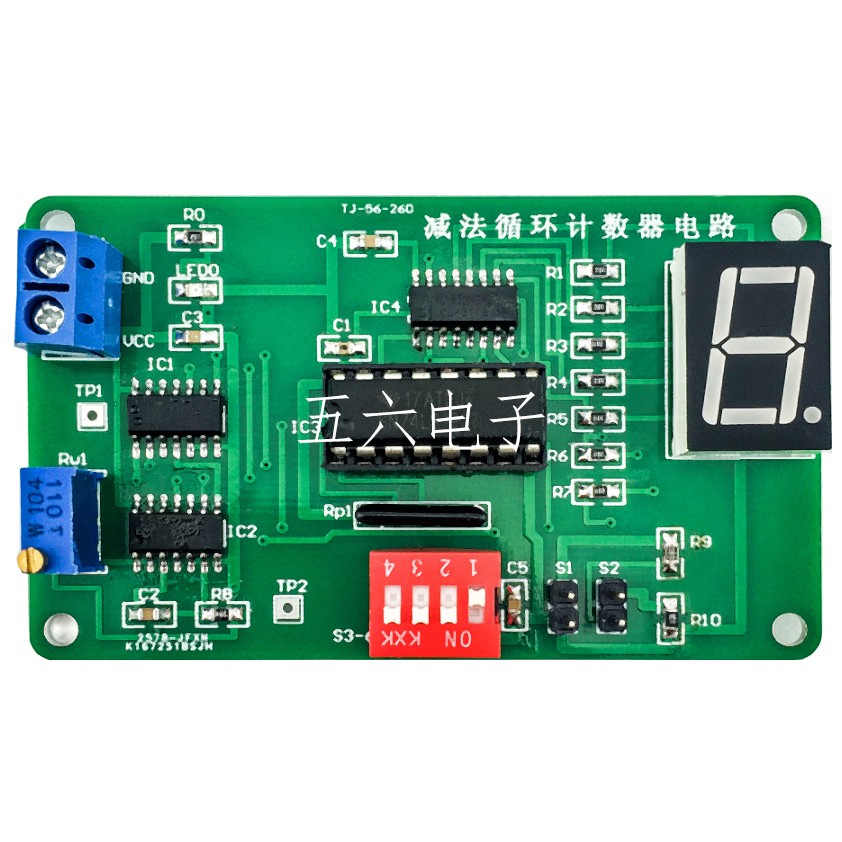

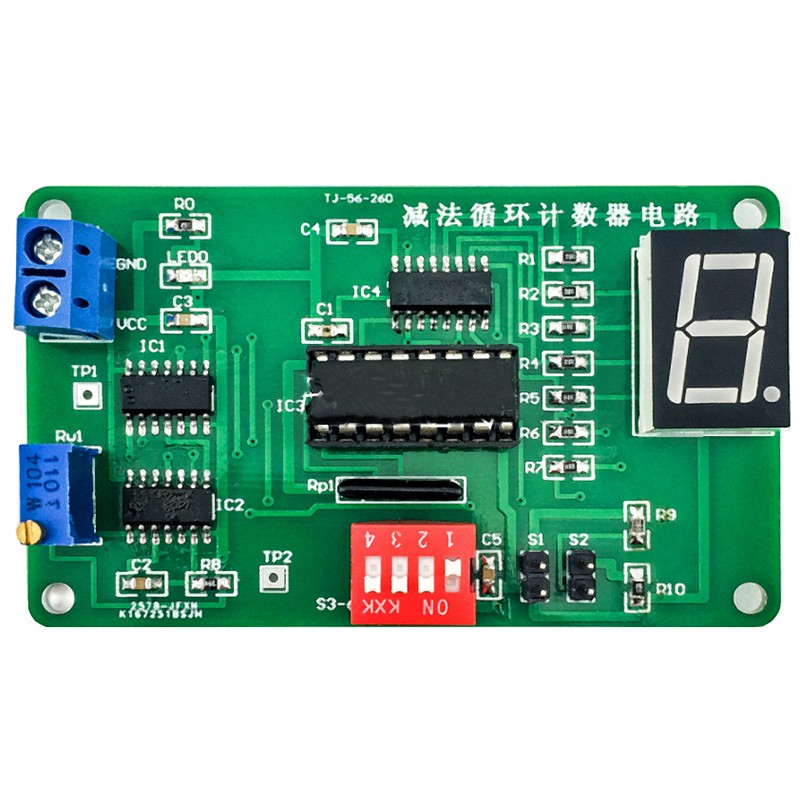

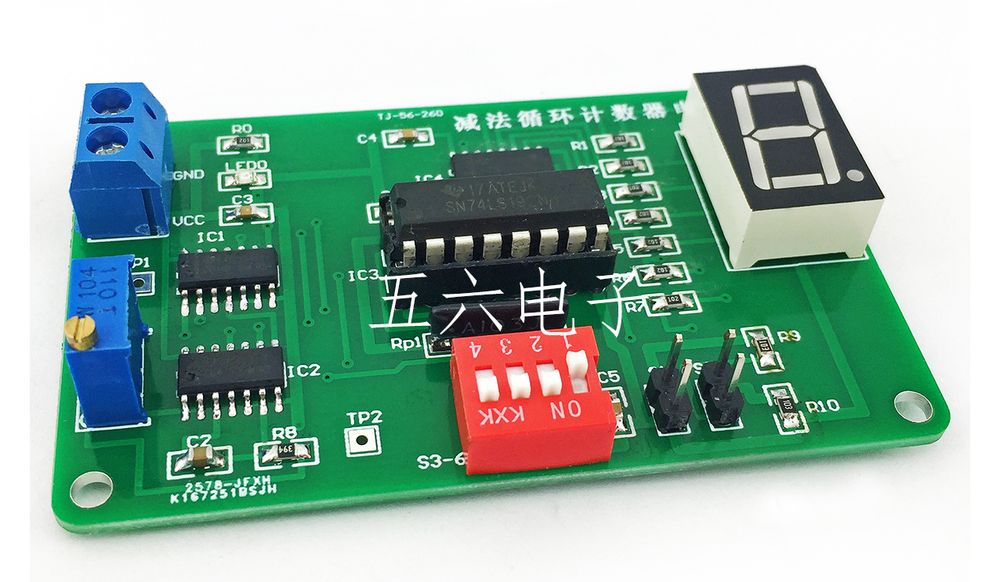

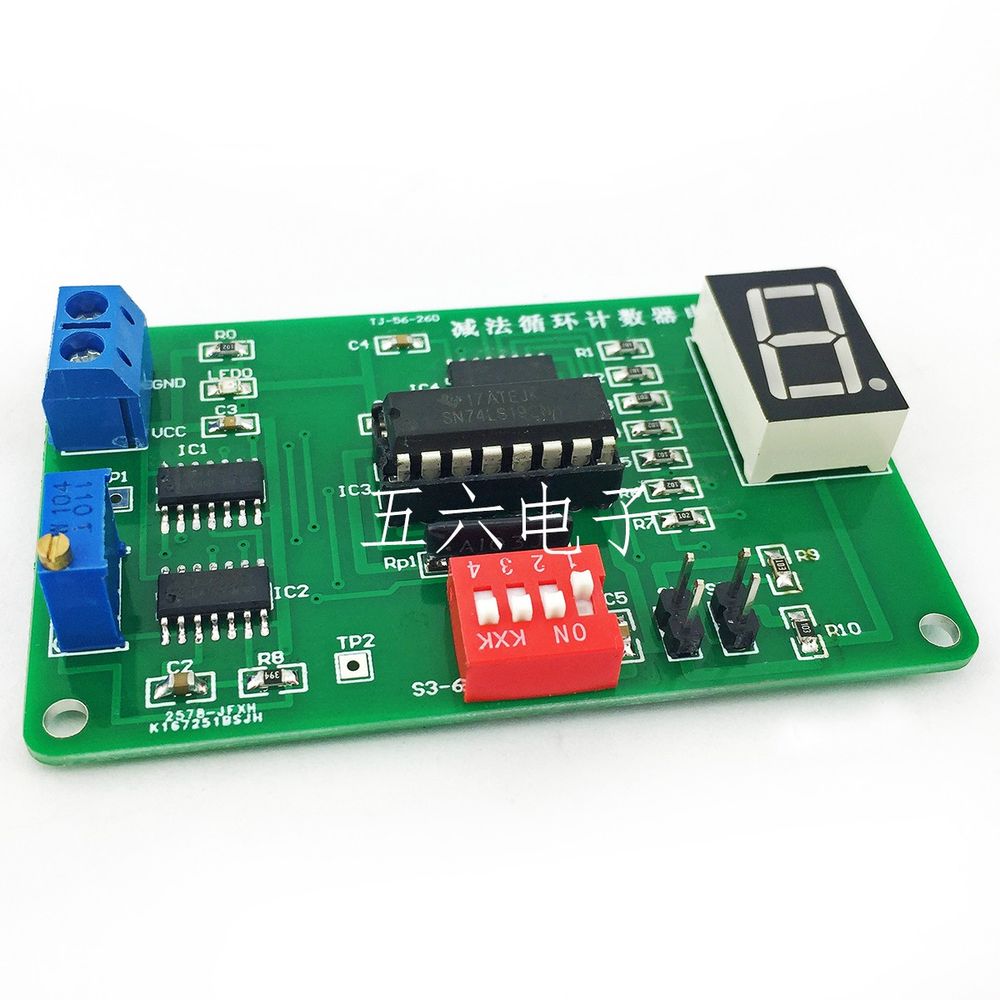

成品图

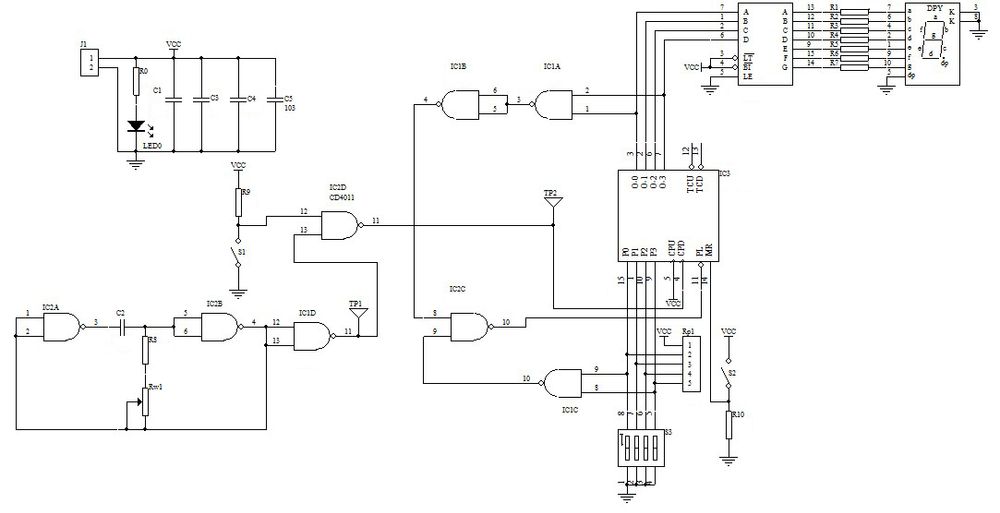

电路图

电路说明

在电路中，IC2A，IC2B与C2,R8,Rw1组成振荡电路，输出方波信号，方波的频率可以通过Rw1调节，在刚通电时，IC2A的1脚2脚为高电平，3脚输出低电平， C2无电荷两边为低电平，IC2B的5脚6脚也为低电平，4脚输出高电平，这个高电平电压经过电阻Rw1,R8对C2充电，C2右边电压逐渐上升，经过一段时间后C2右边电压达到高电平条件，IC2B的5、6脚变成高电平，4脚变成低电平输出，IC2A与4脚连接的1、2脚变成低电平，3脚输出高电平，C2的左边电压升高至高电平条件，C2上存储的电荷开始经过R8，Rw1向低电平释放，C2随着电荷释放右边的电压逐渐下降，当电压下降到低电平条件后，IC2B的5、6脚变成低电平，4脚输出高电平，IC2A的1、2脚变成高电平，3脚输出低电平，又开始对C2充电，如此循环形成振荡过程输出方波信号。

方波信号经过IC1D做信号整形，IC2D可以看成方波信号的开关，整形后的信号加到双向计数器74LS192的减法计数端4脚，S1做方波信号输入开关，当S1闭合，IC2D的输出端将维持高电平不变。只有在S1断开的情况下，方波信号才能到达74LS192的减法计数端。S2用于计数器复位，当S2闭合，计数器将处于复位状态不再计数，计数值归零。剩下的几个与非门做减法计数循环控制，当计数器计数到0后，在下一个计数信号到来时，74LS192的计数值从0变成9，这时74LS192的3脚和7脚成为高电平，使IC1A输出低电平，IC1B输出高电平加到IC2C的8脚，IC2C的9脚电平由4位拨码开关的状态决定，当4位拨码开关的值不为9时，IC1C输出高电平，当4位拨码开关的值为9时，IC1C输出低电平。这样在74LS192计数值为9时，如果拨码开关的值不为9，则IC2C输出低电平，计数器将拨码开关的值载入到计数器，如果拨码开关的值=9，则IC2C维持高电平输出不变，计数器从9开始减法计数。
