数字定时器电路焊接套件74LS192电子制作教学实验实训DIY组装散件

¥9-39

编码： TJ-56-257

有货 10008

折扣时间

套餐：

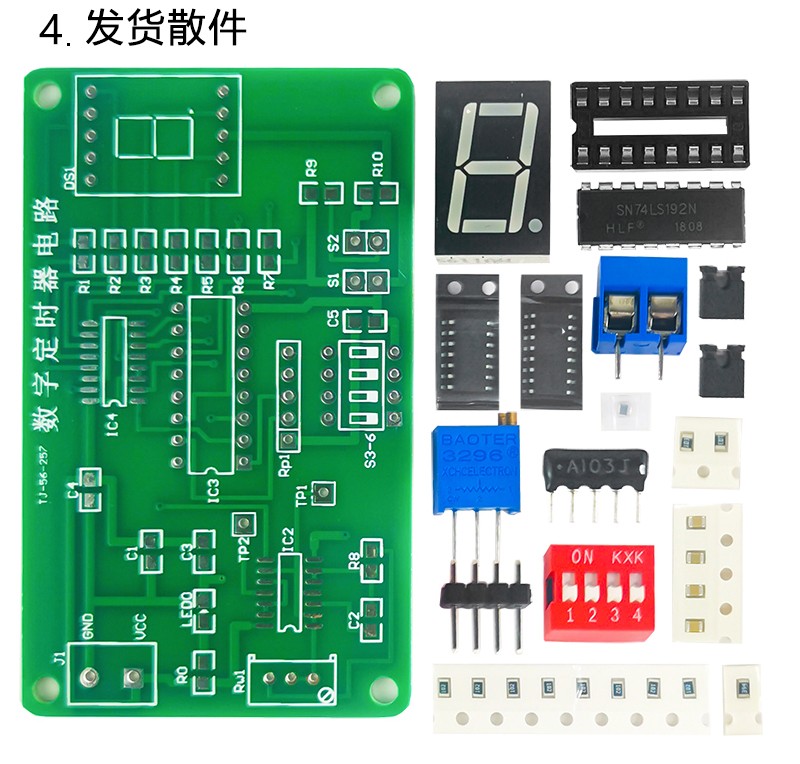

套件（板子+元件）

数量：

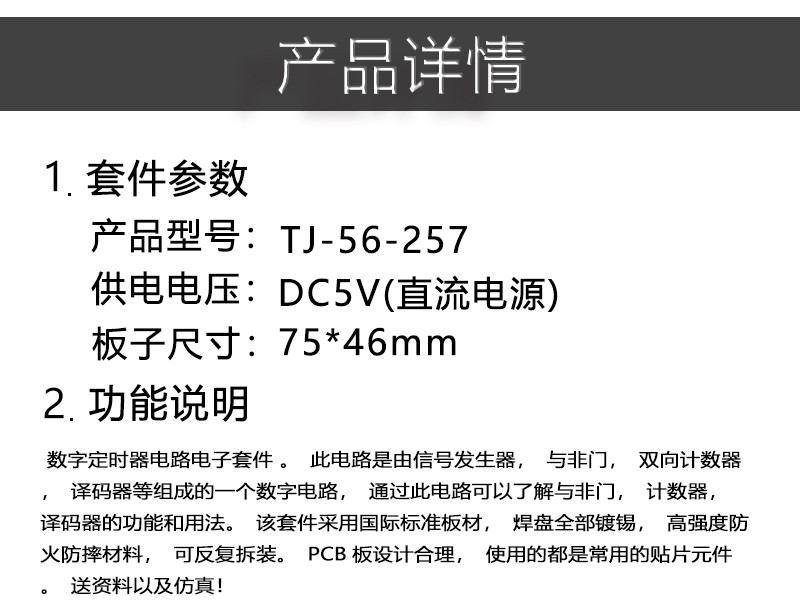

数字定时器电路电子套件。此电路是由信号发生器，与非门，双向计数器，译码器等组成的一个数字电路，通过此电路可以了解与非门，计数器，译码器的功能和用法。

产品型号：TJ-56-257

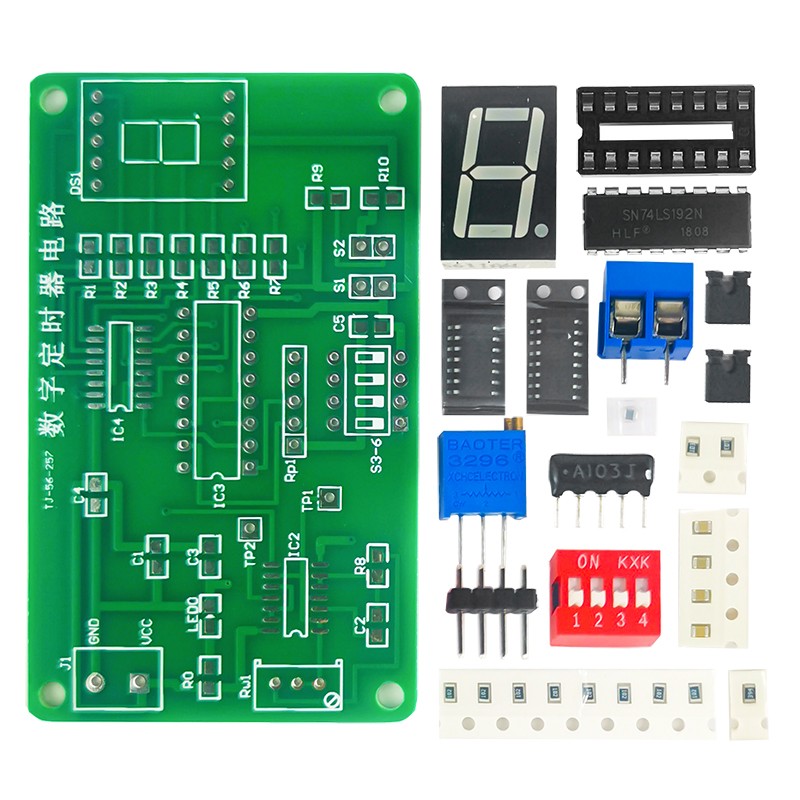

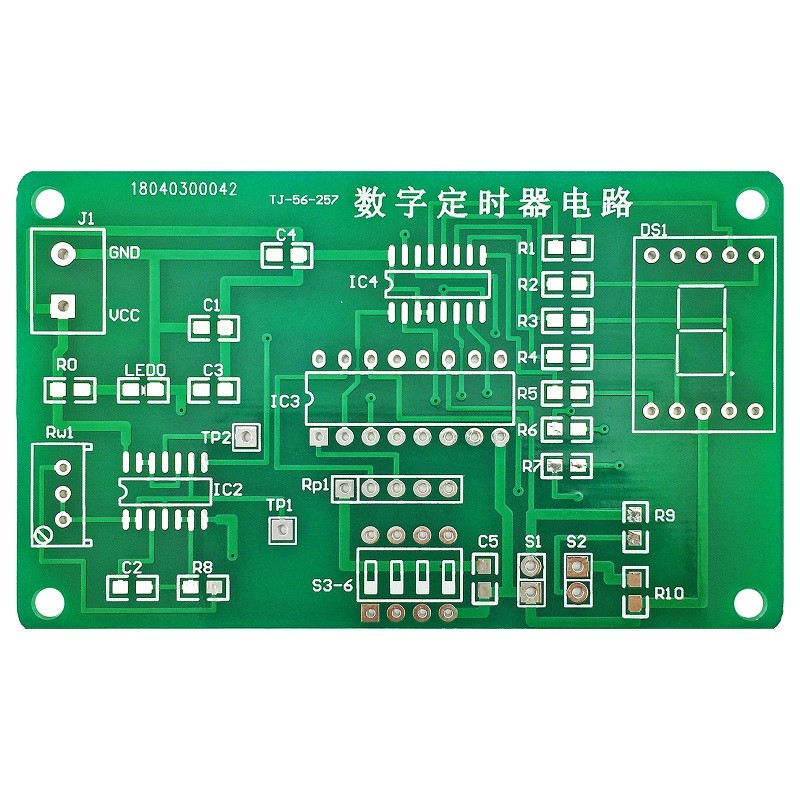

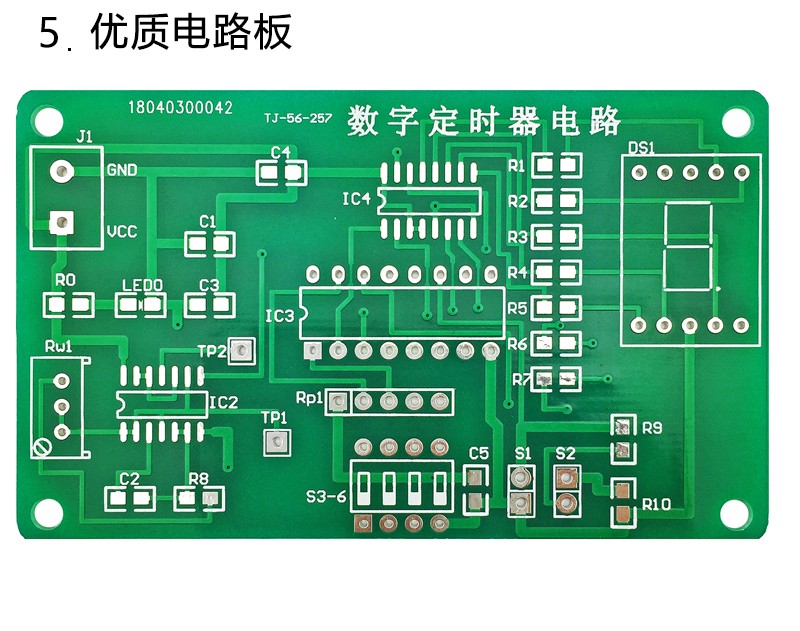

该套件采用国际标准板材，焊盘全部镀锡，高强度防火防摔材料，可反复拆装。PCB板设计合理，使用的都是常用的贴片元件。

板子大小：75*46mm，板子厚度：1.6mm，电路工作电压:DC5V

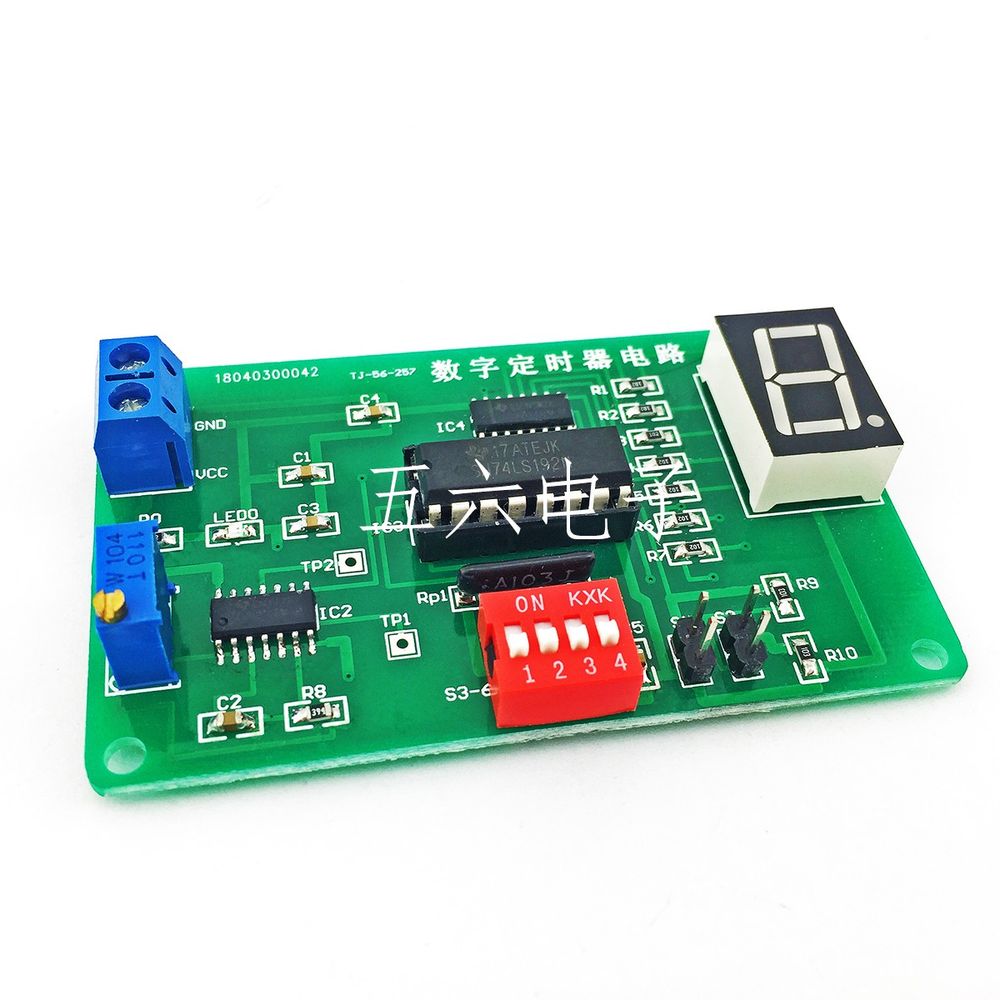

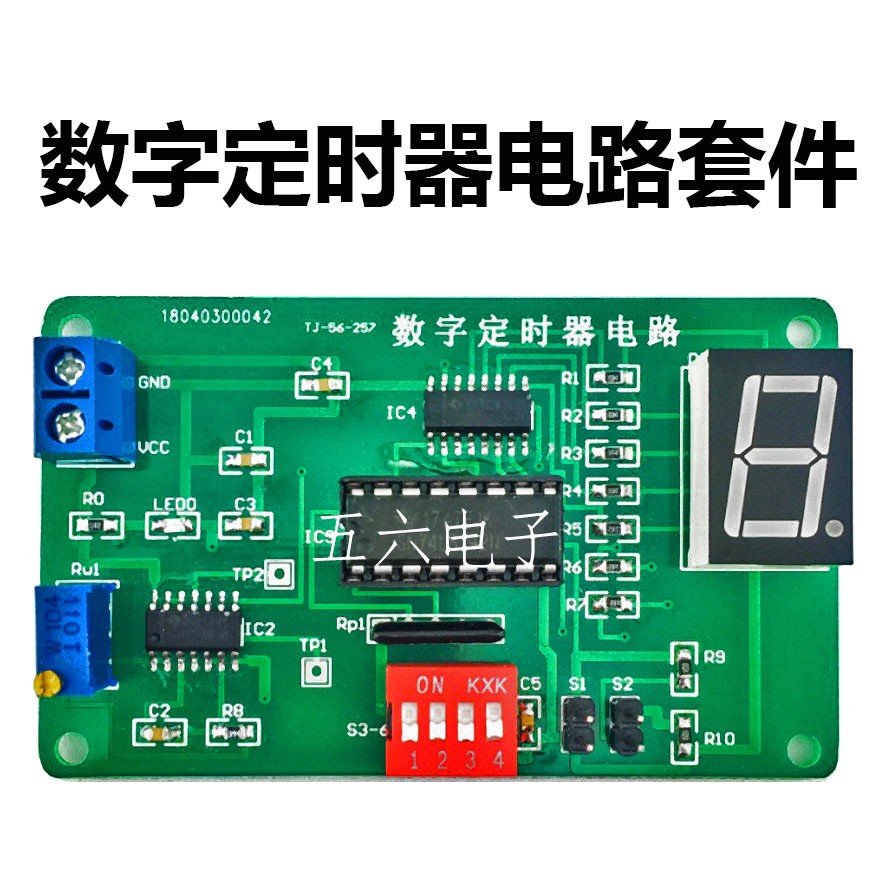

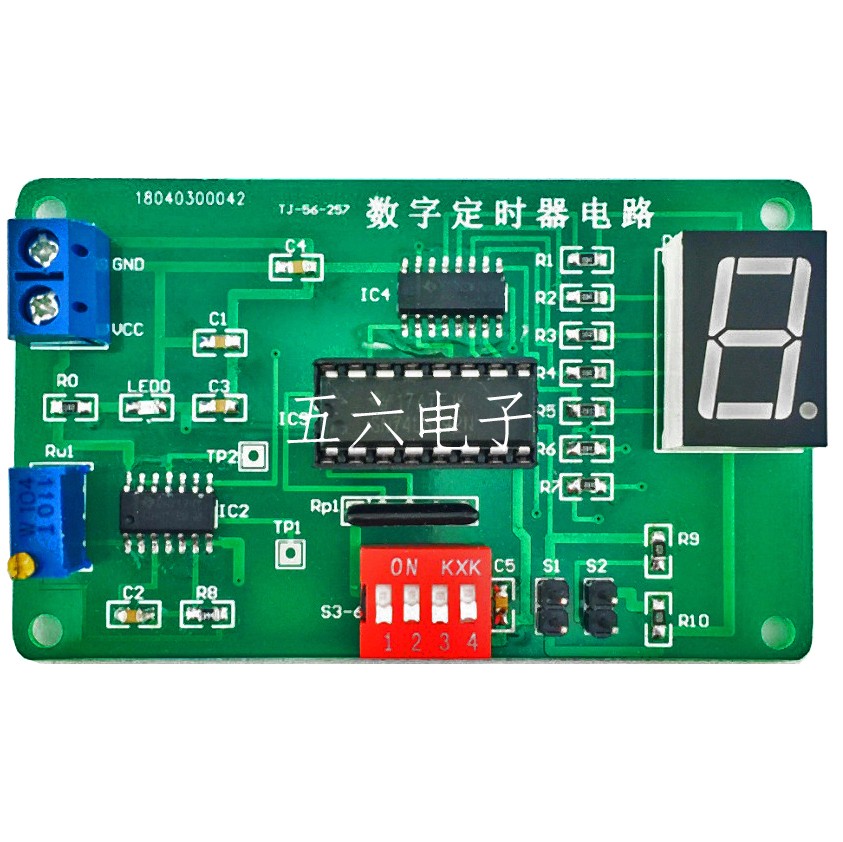

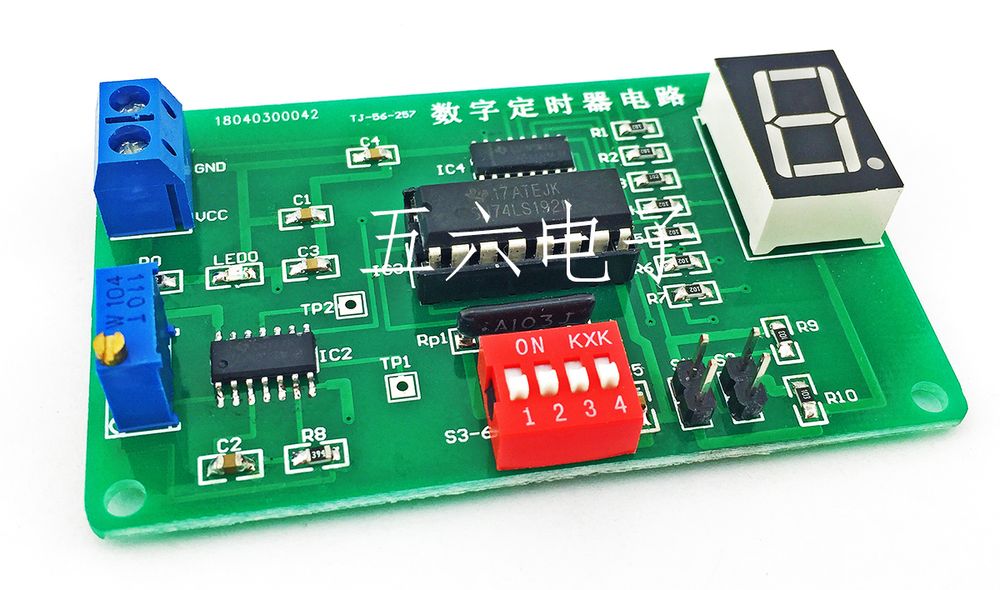

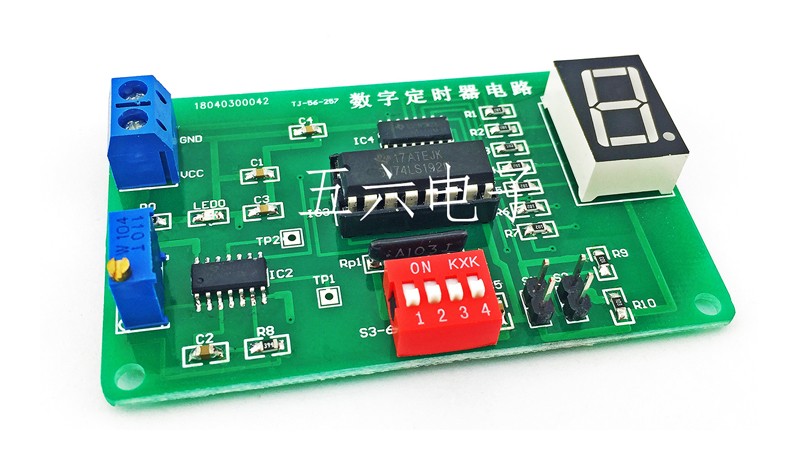

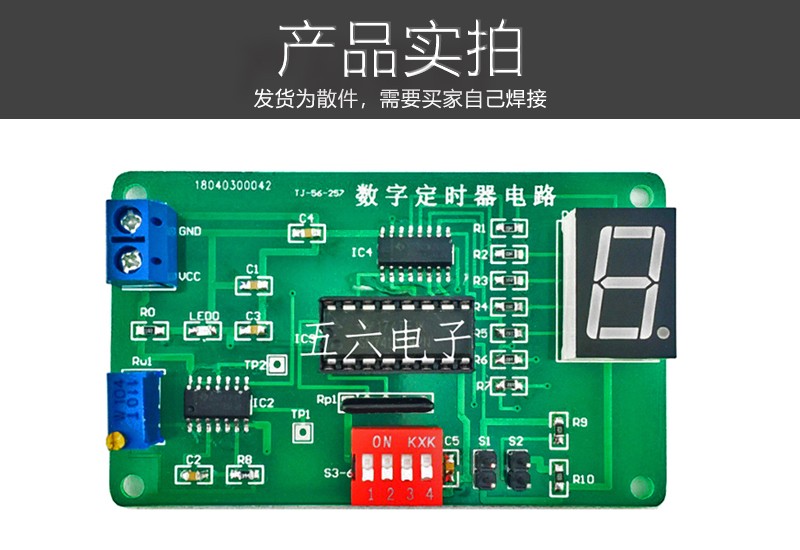

成品图

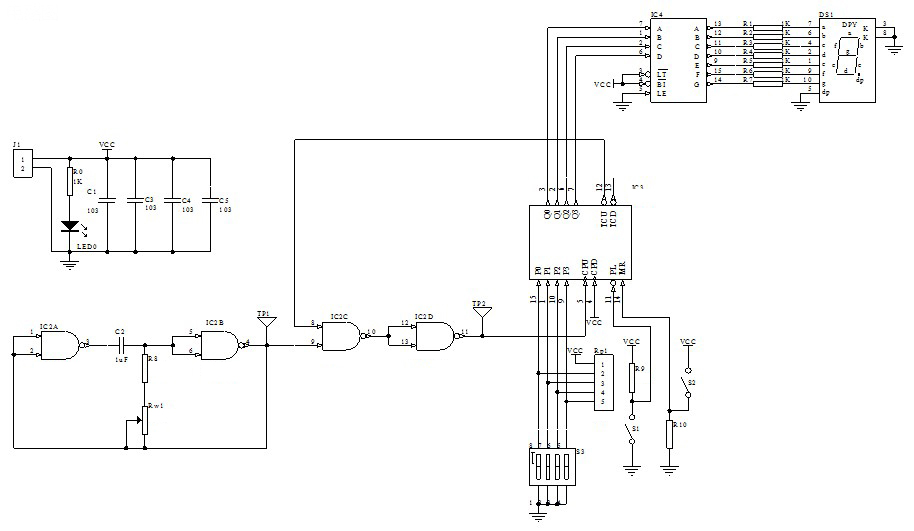

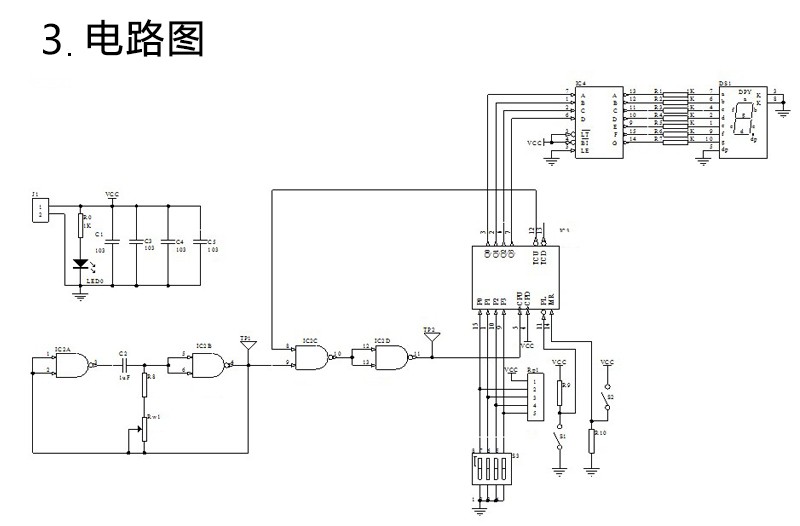

电路图

电路说明

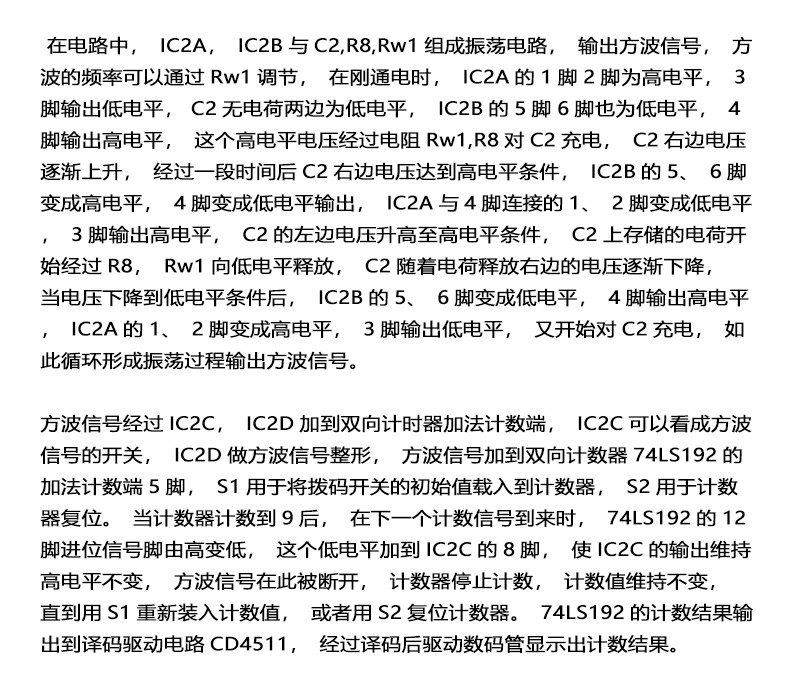

在电路中，IC2A，IC2B与C2,R8,Rw1组成振荡电路，输出方波信号，方波的频率可以通过Rw1调节，在刚通电时，IC2A的1脚2脚为高电平，3脚输出低电平， C2无电荷两边为低电平，IC2B的5脚6脚也为低电平，4脚输出高电平，这个高电平电压经过电阻Rw1,R8对C2充电，C2右边电压逐渐上升，经过一段时间后C2右边电压达到高电平条件，IC2B的5、6脚变成高电平，4脚变成低电平输出，IC2A与4脚连接的1、2脚变成低电平，3脚输出高电平，C2的左边电压升高至高电平条件，C2上存储的电荷开始经过R8，Rw1向低电平释放，C2随着电荷释放右边的电压逐渐下降，当电压下降到低电平条件后，IC2B的5、6脚变成低电平，4脚输出高电平，IC2A的1、2脚变成高电平，3脚输出低电平，又开始对C2充电，如此循环形成振荡过程输出方波信号。

方波信号经过IC2C，IC2D加到双向计时器加法计数端，IC2C可以看成方波信号的开关，IC2D做方波信号整形，方波信号加到双向计数器74LS192的加法计数端5脚，S1用于将拨码开关的初始值载入到计数器，S2用于计数器复位。当计数器计数到9后，在下一个计数信号到来时，74LS192的12脚进位信号脚由高变低，这个低电平加到IC2C的8脚，使IC2C的输出维持高电平不变，方波信号在此被断开，计数器停止计数，计数值维持不变，直到用S1重新装入计数值，或者用S2复位计数器。74LS192的计数结果输出到译码驱动电路CD4511，经过译码后驱动数码管显示出计数结果。
